Монтаж ворот
Так как я ставил ворота, сделанные по индивидуальному заказу, то панели получил с завода максимально подготовленными для монтажа, с размеченными и частично просверленными отверстиями для установки петель, боковых опор и держателей роликов. Все эти элементы установил на панели с помощью шуруповёрта на саморезах, следуя пунктам инструкции.
Там, где надо сверлить отверстия «по месту», я использовал электродрель.
Завернуть саморезы в отверстия, просверленные на заводе по шаблону — дело нескольких минут. Боковые опоры служат для установки ролико-держателей.
Роликодержатели крепят к кронштейнам болтами. В конструкции предусмотрена возможность регулировки положения роликов для обеспечения плотного прилегания панели к проему.
Совет: Возможно, это мелочь, но перед началом монтажа я разделил инструкцию на две части — в одной оставил рисунки комплектующих, в другой описание технологии монтажа. Я устанавливал ворота впервые и названия некоторых элементов мало что мне говорили. Пришлось бы постоянно листать инструкцию от картинок к тексту.
«ПОДВОДНЫЕ КАМНИ» Так как при заказе ворот я не указал способ крепления угловой стойки, то крепёж пришлось докупать самостоятельно.
Угловые стойки с вертикальными направляющими и боковым уплотнением закрепил с правой стороны на саморезах на кирпичной кладке, а с левой — болтами прикрепил к стенке из стальных уголков. В качестве шаблона для установки угловых стоек я использовал одну секцию ворот с установленными на нее роликами.
К угловым стойкам присоединил горизонтальные направляющие, которые зафиксировал к потолку с помощью заранее изготовленных кронштейнов.
Шуруповёрт использовал только для закручивания саморезов. Периодическая замена сверла на головку, занимает дополнительное время.
Отверстия под нижнюю часть петли сделаны на производстве. Петли, соединяющие панели в их средней части, устанавливаются завитком во внутреннюю часть панели. После изучения инструкции петлю, показанную на фото, пришлось переставлять «по правилам».
В конструкции кронштейнов необходимо предусмотреть возможность небольшой регулировки крепления горизонтальных направляющих по высоте и расстояния между направляющими.
Торсионный механизм устанавливается в концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.
При сверлении бетонной балки притолоки для установки кронштейнов сверло перфоратора в месте разметки упиралось в арматуру. Пришлось сверлить в кронштейнах дополнительные отверстия.
Горизонтальная и вертикальная направляющие соединяются между собой с помощью болтов и соединительной пластины. Перед затяжкой болтов необходимо выставить направляющие с помощью строительного уровня.
Чтобы взвести пружину, необходимо хотя бы два воротка (либо обрезка стальных прутков). Я использовал для этого насадки для перфоратора и отрезок трубы.
Ход дальнейших действий выполнял строго по инструкции, никаких дополнительных проблем при этом не возникло.
Совет: Барабаны имеют маркировку (левый и правый). В описании написано, что левый и правый барабаны устанавливаются слева и справа, соответственно. Было бы неплохо в описании сделать отчетливый акцент, что на механизм надо при этом смотреть изнутри гаража (я не нашёл такого пункта в инструкции).
На барабаны наматывается трос, конец которого крепят к полотну ворот. Барабаны фиксируют на валу с помощью стопорных болтов. Вал, на котором закреплены барабаны, установлен на подшипниках.
Торсионная пружина крепится к специальному кронштейну.
Пружину взводят с помощью воротков, которые устанавливают в специальные отверстия в окончании пружин. Направление закрутки пружин должно совпадать с направлением её навивки. На пружине проведена краской специальная разметочная полоса, служащая для указания количества закрученных витков пружины. Количество закрученных витков пружины указано в паспорте на ворота.
При установке нижнего углового кронштейна трос заводим в клиновидный карман на кронштейне, в петлю троса помещаем клин, трос затягиваем вместе с клином в клиновидный карман и фиксируем с помощью скобы и самореза. Такое устройство позволяет легко регулировать натяжение тросов. С обеих сторон оно должно быть одинаковым.
«ПОДВОДНЫЕ КАМНИ» Несколько отверстий в плитах перекрытия совпали с пустотами в плитах и пластиковые дюбели, установленные в этих местах, не обеспечивали необходимой жёсткости соединения. Пришлось покупать и устанавливать анкерные болты.
Буферы служат для ограничения хода полотна ворот при их открывании. Правый и левый буферы устанавливают симметрично относительно оси проёма ворот.
Что нужно знать о секционных воротах
Секционные ворота позволяют экономить пространство на участке и внутри гаража
Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.
Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.
Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.
Установка секционных подъемных ворот в гараж позволит:
- сэкономить место;
- утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
- стабилизовать температурно-влажностный режим внутри помещения.
Этап 2. Замеры
Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
Монтаж секционных ворот в гараже — все тонкости установки
Высокий монтаж, либо низкий, оба они проводятся с соблюдением ряда важных правил.
Температура воздуха должна находиться в пределах от + 60 и до -40 снаружи и, не менее 20 градусов мороза внутри помещения.
Влажность воздуха должна составлять 20-90%.
Нельзя заменять штатные позиции на те, которые не относятся к данному типу конструкций
Это поможет избежать внезапной поломки системы, травмирования людей.
Чтобы устранять копящийся конденсат, в нижней части конструкции ставят специальные отводы.
Важно организовать достаточную вентиляцию, чтобы противостоять коррозии. Достаточно будет провести отверстия на верхней части проема с толщиной около двух сантиметров.
Этап 5. Проверка
Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.
Ворота
Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.
Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:
- Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
- Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
- Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
- Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
- Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
- Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.
Фурнитура
Этапы установки секционных ворот
Монтажные работы по установке воротной системы, проводятся в строгой очередности. Конкретные этапы установлены инструкцией к оборудованию. Каждый из этапов должен проводиться максимально точно, с соблюдением всех параметров, чтобы система служила долго, без необходимости проведения ремонтных работ.
Крепление направляющих
Направляющие или рельсы, по которым будет осуществляться в первую очередь. Чтобы правильным образом определить вертикаль проема, нужно при помощи карандаша разметить будущее расположение профилей.
Когда будущая конструкция отличается большими размерами, каркас придется собирать, разложив его по полу. Стандартные параметры позволяют проводить поэтапный сбор.
Нижнюю панель ставят к проему, таким образом, чтобы она зашла своим сторонами за стену с одинаковым расстоянием.
Профили, стоящие вертикально, примеряют к панели, затем крепят к ней при помощи болтов прямо к стене.
Важно оставить примерно три сантиметра между краями профиля и панели, чтобы обеспечить нормальное передвижение створки.
Угловые стойки крепят саморезами на верхней части проема.
Нижние рельсы вставляют и фиксируют следующими.
Горизонтальные направляющие фиксируют перпендикулярно к вертикальным.
Стыки скрепляют соединительными пластинами, оснащенными болтами.
В последнюю очередь ставят профили, они должны плотно прилегать к стенам, что обеспечивается наличием особых уплотнителей.
Сборка секций полотна
После закрепления несущих элементов, проводится процесс сборки полотна. Каждый из секций должна быть закреплена с помощью петель, процесс монтажа начинается с нижней части.
Если панели не имеют предварительно просверленных отверстий, их создают собственными руками. Диаметр последних должен равняться 4 мм, с глубиной около 30 мм. Полотно скрепляют при помощи саморезов, к нижней половине фиксируют ролики, после вставляют в рельсы.
Верхнюю панель необходимо прижать к нащельнику, далее необходимо выровнять всю систему по направляющим кронштейнам. После того, как будет досконально соблюдена инструкция по установке, ворота станут на свое место.
Установка механизмов
Секционные ворот, после закрепления механизма, предполагают установку рабочих механизмов.
Процесс проходит таким образом:
- выставляется торсионная система на концевых опорных кронштейнах;
- монтируется пружинный механизм, прямо над проемом посередине. Его разводят и крепят основной вал;
- после взведения, пружины фиксируют при помощи болтов;
- натяжение тросов регулируют кронштейнами, они не должны провисать, цепляться за створки;
- после ставится ограничитель хода:
- в заключении производится монтаж электрического привода.
Крепление аксессуаров и проверка хода
Секционные конструкции, оснащенные калиткой или без неё, после завершения основных работ, оснащаются аксессуарами. Это могут быть замки, петли, защелки, ручки, засовы.
Их прикручивание проводится плотным образом, чтобы, во время эксплуатации избежать расшатывания механизмов. На завершающем этапе проводят проверку качества установки: ворота нужно ручным образом закрыть и открыть, проверить ход полотна. Во время движения не должно быть слышно скрипа, стука, иных посторонних звуков. Панели должны двигаться свободно, не цепляясь за рельсы, идти легко и тихо.
Правило 7. Про подвесы.
Ворота висят под потолком не абы как, а на специальных телескопических подвесах. Они бывают разной длины. По умолчанию в комплекте идут CS1, длиной 300мм. Если у вас притолока (теперь вы знаете что это такое) до 300мм, то все ОК. Если больше, то берем другой размер. Их всего 5, на 500, 800, 1000, и 1500мм. Иногда вешают на монтажный уголок, тоже вариант, но незабываем делать трапецию для жесткости, и не делать их слишком длинными (более 1500мм), конструкция будет неустойчивая.
Подвесы крепятся парами, первая пара вешается на расстоянии 900мм от проема, вторая на расстоянии, равном высоте проема + 250мм.

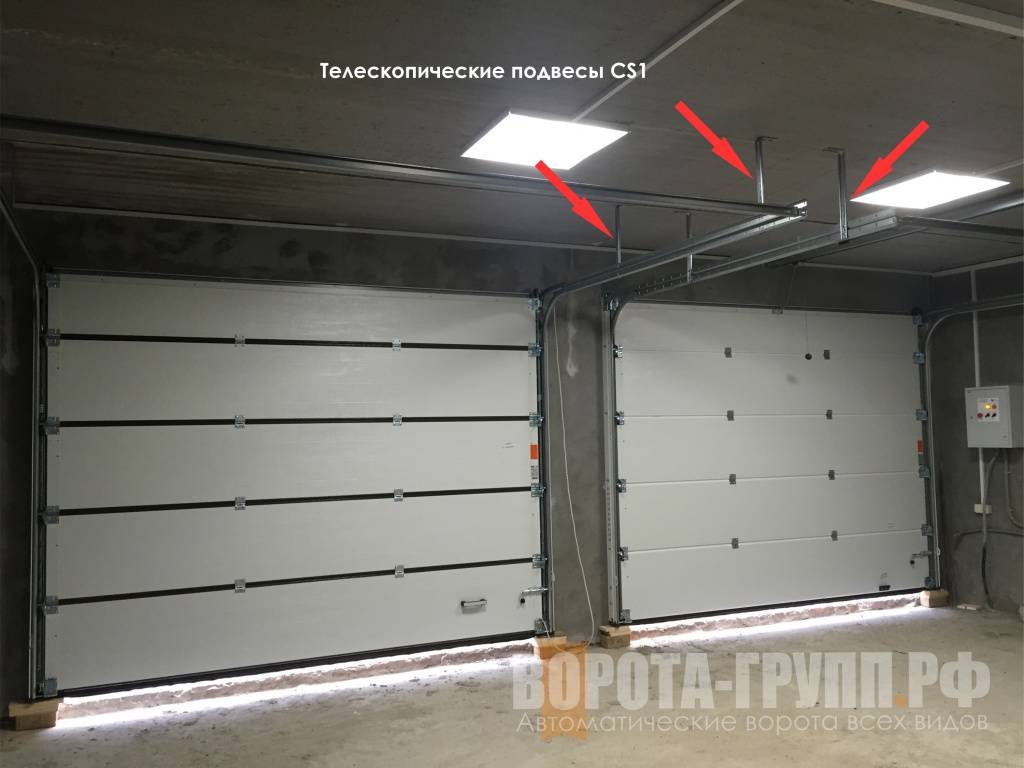

Пример ворот с телескопическими подвесами.

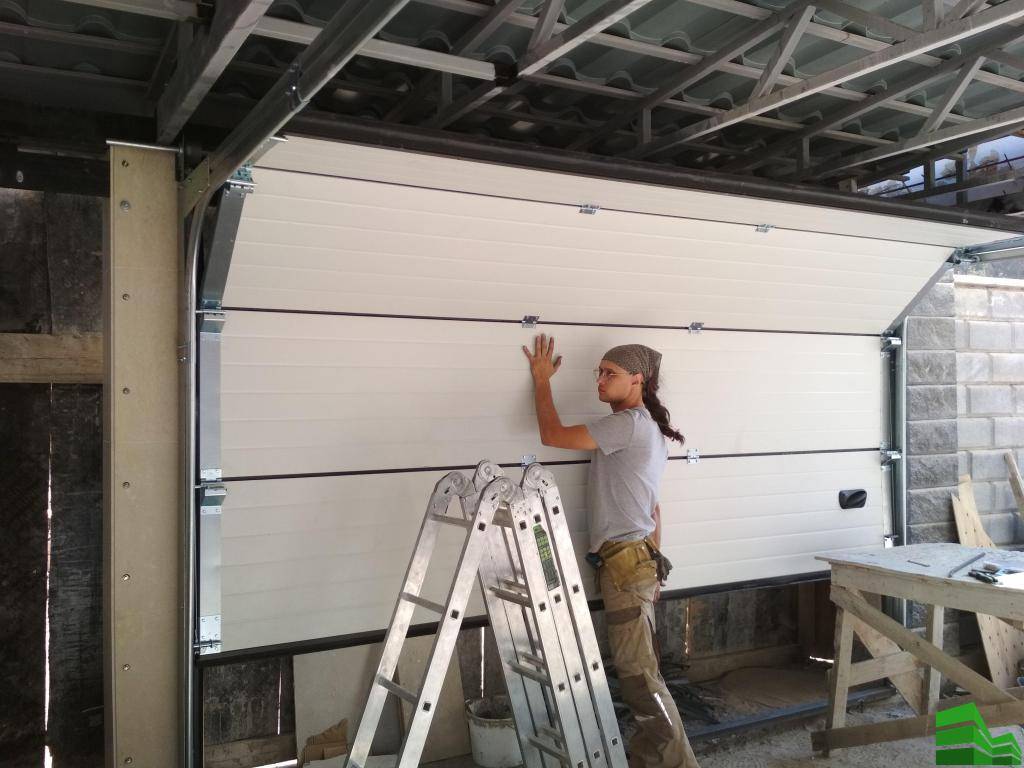

Монтаж секций
Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:
- Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
- Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
- Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
- На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
- По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.
Задвижка
Чтобы закрывать ворота изнутри, предусмотрена специальная задвижка. После закрытия задвижка фиксируется поворотом ручки на 90 градусов. Отверстие для фиксации задвижки Ø12 мм сверлится в направляющих для роликов.Я просверлил отверстие и в горизонтальной направляющей. Это позволило надёжно фиксировать ворота в верхней точке при разблокировании соединения блока управления с цепью.
Изнутри ворота закрываются на задвижку. У меня при низком подъёме ворот задвижка может фиксировать полотно ворот и в открытом состоянии.
Демонтаж старых ворот и отделка портала. Старые ворота я планировал продать, дав объявление в газету, планов на них и места для хранения у меня не было.
На старые ворота нашелся покупатель в своем же кооперативе. Таким образом я сэкономил на транспортных расходах. Да и немного скомпенсировал затраты на покупку новых ворот.
В моих старых воротах была сделана калитка с внутренними замками и утеплением. Изнутри поверхность створок была обита вагонкой, которая обработана пожаробезопасной пропиткой. В створках сделаны шипы, предохраняющие створки ворот от открывания простым ударом кувалды по выступающим наружу петлям, а также новые засовы. У нового владельца на гараже висели две створки ворот из уголка, обшитого железом с примитивными засовами. Размеры порталов наших ворот были одинаковыми, поэтому переставить мои ворота на другое место не представило большого труда.
Если бы строители изготавливали все ворота в кооперативе по чертежу, то можно было бы просто перевесить створки ворот. Но петли были приварены в разных местах и оказалось разумней переставить ворота вместе с коробкой. Утеплённые и усиленные створки ворот оказались достаточно тяжёлыми. Для их перевозки использовали контейнер для инструмента. Автомобильный домкрат помог без особого труда снять ворота с петель. С его же помощью и устанавливали ворота на новое место.
Если старые ворота не отягощены дополнительным вложением труда и денег, то это хороший материал. При помощи болгарки и кувалды за короткое время их можно превратить в два листа металла и горку стальных уголков. Хороший хозяин всегда найдет им применение.
Кирпичная кладка столба. После демонтажа старых ворот я выложил столб из кирпича с левой стороны гаража. Каркас из уголка обеспечил ему необходимую жёсткость. В шов кладки (каждый 7-8-й кирпич) вложил несколько металлических пластин, которые приварил к металлическому каркасу крепления старых ворот.
Особенности выбора фурнитуры
Если выбор цвета и рисунка – процесс очевидный, то выбор фурнитуры – довольно сложен. Главное, понимать, что большая часть нагрузки приходится на движущиеся детали, поэтому они должны быть отменного качества.
При монтаже не допускается применение б/у деталей, и покупка комплектующих у разных производителей (они могут быть несовместимы). Перед покупкой необходимо уточнить, продаются ли детали отдельно, в случае необходимости замены.
Для надежной эксплуатации секционных ворот важна качественная фурнитура
Полезное дополнение, обеспечивающее безопасность – система, предотвращающая защемление пальцев и обрыва троса.
Разнообразие моделей
Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:
- секционные ворота;
- откатные;
- складные;
- гибкие.
Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.
Секционные ворота
Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.
Откатные
Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:
- экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
- конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
- отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.
Складные
Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.
Гибкие
Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.
