Петли для гаражных ворот: их виды и особенности выбора

Как правильно приварить петли на металлическую дверь в домашних условиях

Монтажные работы по установке элементов крепления металлических дверей требуют ответственного подхода. Это обусловлено массой конструкции, отсутствием возможности внесения корректив путем исправления допущенных ошибок в процессе сборки. Актуально выражение: «семь раз отмерь, а один — отрежь», так как «отмерь» — это толстый железный металл, а «отрежь» – это «болгарка» или сварочный аппарат. Ошибки монтажа недопустимы из-за катастрофичности последствий.

Общий вид металлических дверей

Инструменты и материалы

Для проведения монтажных работ по креплению петель на металлические полотна дверей необходимо заблаговременно привести в рабочее состояние следующие инструменты, а так же комплектующие материалы:

  • сварочный аппарат,
  • электроды соответствующего размера,
  • комплект защитной одежды для проведения сварочных работ,
  • угловая шлифовальная машинка («болгарка») с комплектом расходных материалов виде обрезных и заточных кругов по металлу,
  • щетка для обработки поверхностей, бумага наждачная, напильник, молоток,
  • измерительные приборы (рулетка, линейка, уровень),
  • элементы навески (петли, при необходимости дополнительные полки креплений).

Инструменты и принадлежности

Немного о петлях

Выбор петельных групп для крепления металлической двери является важным и ответственным мероприятием. Недостаточная прочность последних приведет к деформации и невозможности правильного закрывания и открывания дверного полотна, невозможности работы запорного механизма.

Важно! При определении количества петель следует учитывать, что их распределение и размер прямо пропорционален весу и площади полотна (полотен). Рекомендуют использование петель с некоторым запасом прочности, обязательным наличием шарнира как элемента поворотного механизма

В настоящее время производители и частные мастера, качество работы которых не уступает заводским, производят следующие виды петельных групп:

  • цилиндрические,
  • шестигранные,
  • квадратные,
  • комбинированной формы, в том случае если к ним приваривают дополнительные пластины для увеличения площади сварочной поверхности при чрезмерном весе дверного полотна.

Металлические петли

Следует отметить, что в домашних условия возможно, подобрав материал для пластин (платиков), усилить крепление любого размера петельной группы, применив технологию соединения путем сварки. Для этого необходимо:

  • закрепить два платика горизонтально с зазором между ними не менее 2 мм,
  • сверху уложить петлю, проверить соответствие осей, приварить одну сторону рабочим швом, второй платик необходим как опорный,
  • повторить мероприятия для второй стороны петли,
  • приваренный элемент обработать с помощью «болгарки», напильника, шкурки.

Варианты монтажа системы

Методика согласования расположения петельных групп, порядок и сложность монтажа, во многом зависит от того, установлен ли дверной металлический коробк предварительно или предполагается его крепление в проем вместе с дверью.

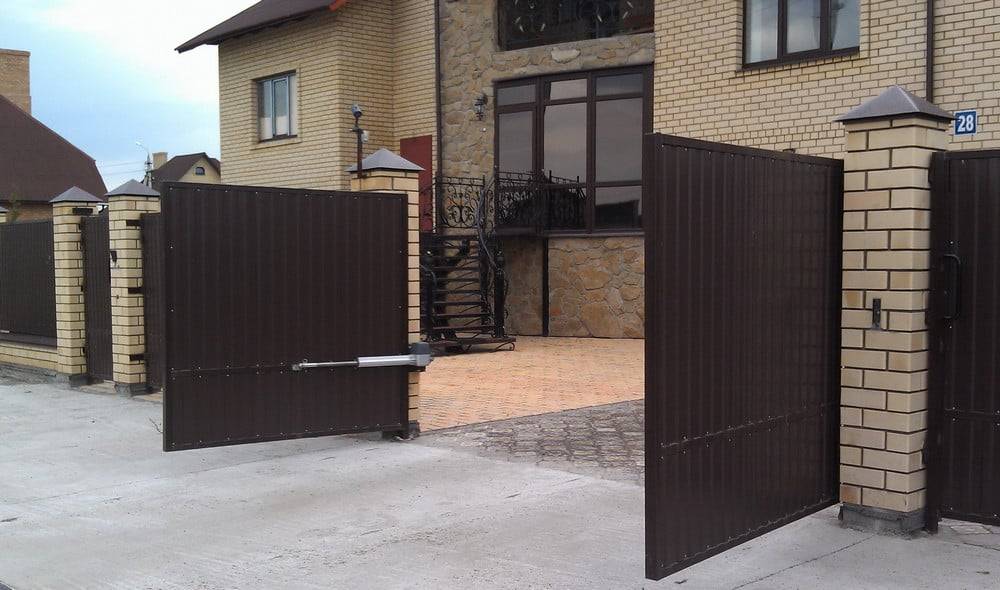

Распашные ворота. Конструкция и особенности

Распашные ворота могут использоваться практически на любых объектах, в зданиях и сооружениях. Единственным ограничением является наличие свободного пространства для открытия ворот. В зависимости от назначения створки ворот могут быть цельными или иметь ажурную (решетчатую, кованую) конструкцию. Также возможны комбинированные варианты, где глухие створки имеют вставки, калитку и т.д.

Преимущества распашных ворот:

  • простота конструкции. При желании подобные ворота можно даже изготовить самостоятельно, главное – использовать качественную и высокопрочную фурнитуру;
  • доступность. Это недорогие ворота, так как в базовой комплектации они включают минимум элементов;
  • возможность модернизации. Механические распашные ворота могут быть без труда модернизированы путем установки автоматики. Причем, в отличие от других типов ворот, автоматика для распашных конструкций достаточно надежна и доступна;
  • любые варианты отделки. Распашные ворота можно красить и облицовывать практически любыми материалами;
  • возможность утепления. Конструкция распашных ворот позволяет использовать практически любые виды утеплителя;
  • большое разнообразие габаритов. В зависимости от назначения и места установки распашные ворота могут иметь самые разные размеры;
  • удобство использования. В распашные ворота – особенно больших размеров – при необходимости можно встроить калитку;
  • надежность и долговечность. В силу простоты конструкции не требуют сложного ремонта;
  • разнообразие фурнитуры. На распашные ворота могут устанавливаться практически любые типы замков и засовов.

Технология приваривания

Правильно приварить петли будет намного проще, если соблюдать правила последовательность технологического процесса. Последовательность работ такова:

  1. установка платиков;
  2. установка ворот;
  3. приваривание петель.

Теперь разберем каждый из этапов по отдельности, на примере петель круглого сечения (точеных).

Видео: Как правильно приварить петли, своими руками.

Установка платиков

Платик – это металлическая монтажная пластинка, которая служит как для равномерного распределения нагрузки, так и упрощения сварочных работ. Размер пластинки и ее форма зависит от веса и габаритов створок.

Получается, чтобы правильно установить петлю, к ней нужно приварить такую пластинку. Делается это сплошным, без пропусков, швом. Опытные сварщики могут варить и без платиков, что вполне допустимо, однако крепление уже будет не таким надежным.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

 Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.
 Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.
 Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.
 Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.
 Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.
 Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

  • Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
  • Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
  • Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
  • Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

  • Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
  • Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
  • В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

  • Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
  • Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
  • К установленным перемычкам привариваем наши петли.
  • Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.


Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Форма и способы крепления

Навесные петли для ворот бывают разной формы, от этого зависит и метод монтажа. Классификация гаражной фурнитуры по способу крепления:

  1. Шарнирные. Самая распространенная форма петель. Внутри изделия находится шарик, который осуществляет плавное движение навеса. Эта форма конструкции обеспечивает наиболее плотное прилегание распашных дверей. Для установки цилиндрической шарнирной фурнитуры используют сварку.
  2. Квадратные. Внешне смотрятся более привлекательно. Такие изделия надежно привариваются к двери, благодаря большей площади контакта с основанием.
  3. Шестигранные. Очень похожи внешне на квадратные элементы и тоже крепятся более прочно, если сравнивать их с цилиндрическими моделями. Однако они не нашли широкого применения, так как для их установки требуется предварительно приварить ушки для монтажа петель.
  4. Каплевидные. Петли с подшипником отличаются равномерным сварочным швом и удобством в установке.
  5. Петли-стрелы. Эта форма часто применяется для деревянных и металлических дверей. Имеет не только весьма колоритный внешний вид, но и высокую прочность.

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

  • металлическая рулетка;
  • уровень;
  • молоток;
  • аппарат для сварки;
  • шлифовальная машинка;
  • специальная маска;
  • перчатки для сварочных работ.

Правила:

  1. При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
  2. В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
  3. Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
  4. Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
  5. Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
  6. Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
  7. Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

  1. Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.

  2. После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
  3. После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
  4. Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
  5. Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

  1. Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
  2. Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
  3. Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
  4. Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
  5. Запрещено сваривать сосуды, находящиеся под давлением.
  6. На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

  • металлическая рулетка;
  • уровень;
  • молоток;
  • аппарат для сварки;
  • шлифовальная машинка;
  • специальная маска;
  • перчатки для сварочных работ.

Правила:

  1. При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
  2. В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
  3. Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
  4. Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
  5. Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
  6. Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
  7. Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

  1. Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.

  2. После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
  3. После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
  4. Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
  5. Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

  1. Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
  2. Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
  3. Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
  4. Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
  5. Запрещено сваривать сосуды, находящиеся под давлением.
  6. На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Для чего необходимы пластины для монтажа?

В большинстве случаев, чтоб облегчить работы со сваркой, а еще и одинаково распределять нагрузку, до петель заблаговременно нужно приварить специализированные металлические пластинки.

Размер и Форма пластин будет зависеть от толщины и веса металлического полотна ворот. Плюс к этому, пластинки выполняют функцию декора.

Нужно приварить скрытые петли (они расположены внутри) на ворота

Если например у Вас появляется потребность приварки к воротам скрытых петель (внутренних), то прекрасный вариант попросить специалиста, ведь это достаточно-таки сложная технология, которая требует рук умелого сварщика и собственными руками вам ее не сделать.

Разновидности

Деревянные ворота будут идеально беззвучно открываться, если правильно установить петли

При этом следует обратить внимание на прочность и показатель надежности конструкции

Металлическая конструкция

Всего существует три разновидности элементов:

  1. Выполненные в классическом стиле. Они выглядят обычно и часто применяются для установки на двери.
  2. Декоративные.
  3. Скрытая конструкция.

Конструкции для ворот практически ничем не отличаются, но имеется одни нюанс – они выполнены с защитным покрытием от негативных факторов окружающей среды. Надежность высокая, и это обстоятельство является важным аспектом при их изготовлении.

Так как на элемент воздействуют большие нагрузки, то часто применяются подшипники, что, безусловно, улучшает эти показатели. Не исключено, что в продаже имеются элементы без ушек. Это рассчитано на то, что приварить их можно на месте в зависимости от конструктивного положения.

Чертеж конструкции

Шарниры

Для крепления полотен распашных ворот зачастую используются шарнирные петли. Удобство их использования заключается в следующем:

  1. Обеспечиваются легкость и плавность открывания.
  2. Стойкость по отношению к излому.

Существуют петли для установки на ворота больших размеров, ведь они могут выдерживать значительные нагрузки.

При правильной установке конструктивного элемента самопроизвольного открывания ворот не наблюдается. Шарниры изготавливаются из металла высокой надежности и прочности. Такие створки прослужат долгое время.

Разнообразие вариантов

Скрытые конструкции

По внешнему виду их можно сравнить с классическими. Но основным преимуществом является высокая устойчивость к внешним усилиям. В связи с этим обстоятельством просто так снять деревянные полотна будет невозможно либо на это уйдет много времени.

Декоративные

Принцип их работы не отличается от классического, к тому же эстетичный вид будет способствовать приданию соответствующего дизайна при оформлении ворот. К ним относятся кованые петли, изготовленные в старинном варианте. Такие навесы однозначно прочные и долговечные, обеспечивающие безопасность.

Каплевидные

В названии заложена форма подшипников, являющихся составной частью конструкции.

Схема крепежа

При выборе этого варианта проблема неравномерности движений будет решена в полном объеме. При открывании не будут слышны скрип и шум. Чтобы надежность работы была обеспечена, специалистами рекомендовано захватить как можно большую поверхность прилегания к створке.

Цилиндрические

Такого рода крепления – наиболее подходящие для массивных распашных ворот, так как устойчивость по отношению к нагрузкам высока. В их исполнении предусмотрены опорные подшипники, которые обеспечивают нормальную работу в течение длительного срока. В самих петлях находится коронка, скрытая в полости корпуса.

После окрашивания

Регулируемые

Такие петли обладают уникальной способностью к регулированию, а это неоспоримое достоинство в нештатных ситуациях. В этом случае не должно вызывать беспокойства то, что полотно заклинится. Цена зависит от степени сложности изготовления, выбранного материла и изготовителя.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

  1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
  2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
  3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Разновидности петель

С учетом классификации ГОСТ завесы для ворот разделены на следующие категории:

  1. Цилиндрические.
  2. Сквозные.
  3. Скрытые.
  4. Шарнирные.
  5. Декоративные кованые.
  6. Каплевидные.
  7. Регулируемые.

Цилиндрические (обычные и с усилением)

Механизмы с цилиндрической конфигурацией имеют опорный подшипник. Их используют на небольших воротах с допустимыми нагрузками до 400 кг. Модели с усилением имеют особые пластины, способствующие равномерному распределению нагрузки по поверхности столба или фурнитуры. Модификация востребована для изделий из профильной трубы. К гаражным воротам их принято приваривать обыкновенным сварочным аппаратом либо крепить посредством винтового соединения.

С учетом стороны размещения усиленные модели бывают правыми и левыми. Стандартный диаметр изделия составляет 50 мм, а допустимая нагрузка – 600 кг.

Допустимая нагрузка на петли с опорным подшипником – 400 кг, на усиленные – 500 кг.

Сквозные

Если нет возможности закрепить завесы с помощью сварки либо привинчивания, можно использовать в качестве альтернативы сквозной вариант. Для монтажа механизма потребуется просверлить по длине каркаса монтажные колонны и поместить в них часть фиксатора. Окончательное крепление изделия своими руками производится гайками подходящего размера. Такие крепежи справляются с нагрузками до 200 кг.

Допустимая нагрузка на сквозные петли – 200 кг.

Скрытые

В отличие от предыдущих разновидностей, скрытые петли хорошо замаскированы, т.к. они установлены в рамке-створке и приварены к раме и поперечной поверхности столбов изнутри. Обнаружить размещение такой фурнитуры достаточно сложно, что повышает ее устойчивость к взлому. Такие петли применяются на тех объектах, где хранится ценное имущество. Изделия выделяются долговечностью, поскольку они изолированы от вредных воздействий.

Схема установки скрытых петель.

Шарнирные

В эту группу входят укрепленные и полушарнирные элементы. В первом типе осевой стержень прикреплен к 2 половинкам карты. Это обеспечивает цилиндрическое соединение, которое легко вращается. Полушарнирный вариант подразумевает размещение стержня оси только в одной половинке карты. Конструкция не обладает особой надежностью.

Декоративные кованые

Считаются устаревшим видом воротных петель, который не теряет популярности несмотря на наличие более эффективных решений. Наиболее часто кованые завесы встречаются на деревянных ограждениях и используются в качестве декоративного элемента. При этом в продаже есть механизмы, которые не уступают по прочности современным аналогам.

Декоративные петли.

Каплевидные

Крепежи в форме капли одинаково эффективны на металлических и деревянных конструкциях. Их популярность обусловлена повышенной прочностью и стойкостью к механическим нагрузкам. Кроме того, фурнитура выглядит оригинально.

Регулируемые

Вариант подходит для любых гаражей, складских помещений и прочих подобных объектов. Из-за особенностей конструкции механизмы позволяют регулировать положение створок по высоте. Такие петли востребованы при вероятности деформации опорных стоек. Они справляются с нагрузками до 200 кг.

Регулируемые петли, допустимая нагрузка – 200 кг.

Безопасность работ

Помните, что организация сварочных работ, причем неважно какого класса, всегда будет требовать от исполнителя соблюдения некоторых важных правил, которые касаются техники безопасности. Ведь это важное условие, а значит, нужно никогда не забывать об этом, в первую очередь, нужно подготовить соответствующий защитный инвентарь

Выполнять сварочные работы, необходимо исключительно в хорошо проветриваемом помещении, делать это можно и на открытом воздухе, но при этом не забывайте, что легковоспламеняющиеся и горючие материалы при этом должны быть на достаточном удалении от проводимой вами работы.

Внимательно посмотрите фото перед покупкой, ведь у вас теперь есть инструкция. Шторы на гаражные ворота своими руками? Определитесь какой вариант петель вам подойдет и после этого можно делать покупку.

Ставим ворота

Сначала выполняют монтаж рам для ворот: внутренней и внешней. Когда есть уже 50 см стены, установите в проем гаражные ворота и проверьте, насколько ровным является их расположение: по горизонтали и вертикали.

  • Далее соедините рамы друг с другом, используя металлические полоски шириной 4 см – приваривать их требуется с шагом 60 см.
  • Затем вернитесь к созданию гаражной фронтальной стены по такой схеме: заложите кирпичами пространство между внутренней и внешней рамой. Одновременно замуруйте раму в кладку – приварите к ней пруты из арматуры длиной 20-30 см и закройте их между кирпичами в шов. Данных прутов надо, как минимум, 3 шт. по высоте.
  • Как только достигните верхней части рамы, закройте ее бетонной или металлической балкой перекрытия. В конце протестируйте работу конструкции: хорошо ли функционируют воротные створки, не «скрипит» ли металл и т.д.

Выбираем материал для гаражных петель

Петли для гаражных створок производятся из металлического профиля, черной стали либо низколегированных сплавов. При выборе материала для фиксаторов необходимо учитывать марку стали корпуса, чтобы она смогла обеспечить качественную свариваемость со стальным каркасом. Детали из черной стали привариваются с помощью электросварки путем обработки по периметру корпуса либо фланцевых пластин. Петли из легированных материалов привариваются точечно аргоновой либо углекислотной сваркой.

Значительных достоинств, из-за которых стоит крепить ворота на петли из нержавейки, не имеется, за исключением того, что они не подвержены образованию коррозии. Кроме того, коэффициент трения в данных шарнирах выше, чем у стали углеродистого типа со стандартными характеристиками.

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

  • аппарат для газовой или электросварки;
  • электроды диаметром 3 мм;
  • сварочная маска, костюм и рукавицы;
  • молоток;
  • ножовка по металлу;
  • зубило;
  • кусок листового металла (или готовые платики);
  • петли с шариками;
  • рулетка;
  • мел для разметки;
  • лазерный уровень;
  • болгарка;
  • шкурка;
  • кисти;
  • солидол;
  • грунтовка по металлу;
  • краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Приваривание петель к воротным столбам

  • из металлических труб;
  • из бревен;
  • из пенобетона;
  • бетонные;
  • каменные;
  • кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

  • уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
  • сверху положить петлю;
  • приварить верхнюю или нижнюю часть петли к платику;
  • то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

К створкам ворот из профнастила петли привариваются следующим образом:

  • делаются перемычки параллельно низу и верху створок;
  • к данным перемычкам привариваются воротные петли;
  • поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
