Как установить автоматические ворота
Если говорить об установке секционных ворот, у них особенная конструкция полотна, состоящая из отдельных секций, которые носят название сендвич-панели. Так, секции соединяются между собой особыми петлями, а стыки между ними по всему периметру оснащаются уплотнителями соответствующего размера, что обеспечивает герметичность всей конструкции.
Устройство полотна – сплошное, поэтому, вместе со специальным подъемным механизмом, эксплуатация таких ворот довольно комфортная. Так, вся конструкция двигается плавно, без каких-либо усилий. К слову, многие владельцы отдают предпочтение именно таким воротам, причем тут есть возможность дополнительно установить калитку.
Для удобства секционные или роллетные ворота оснащают автоматикой. Конструкции отлично работают за счет автоматических приводов.
Размеры
Размер ворот для гаража регламентируется ГОСТом 31174-2003, в котором написано, что для малолитражных машин и мотоциклов должна быть от 1,8 м до 2,2 м, а высота около 2 м. Для более габаритных автомобилей рекомендованная ширина проема составляет минимум 4,80 м.
Для того, чтобы понять какая ширины проем необходим именно для вашей техники, можно воспользоваться простой и универсальной формулой. Для этого, к ширине автомобиля прибавить 90 см (по 45 см с каждой стороны).
Сегодня любой тип ворот можно сделать нужного размера на заказ. Однако и здесь есть некоторые ограничения, а именно в физической нагрузке. Дело в том, что если при изготовлении используется сталь или алюминий, то максимально допустимая нагрузка не может быть выше 15 кг на 1 м². А допустимая ширина и высота в этом случае 5 и 3 метра соответственно.
Видео: как выбрать гаражные автоматические ворота.
Избавляемся от основного недостатка
Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:
Установкой системы разблокировки, которая позволит открыть/закрыть ворота вручную. Обычно это опция, которую надо заказывать дополнительно, так что будьте внимательны при заказе комплектации.
Автоматические гаражные ворота удобны, а повысить их надежность можно установив резервный источник питания
Наличием источника резервного питания. Чаще всего ставят аккумулятор, от которого, при пропадании питания, работает движок, приводящий в движение полотно ворот. Если проблема пропадания электропитания актуальна, многие обзаводятся электрогенераторами. В этом случае надо гаражные ворота включить в схему резервного питания.
Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.
Способы управления
Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:
От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.
Кнопки для управления воротами могут использоваться как аварийный способ
От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже
Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала
Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена
Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте
Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.
Пульт ДУ для автоматических ворот — это удобно
От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.
Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).
Выбор автоматики
Правильная работа ворот зависит от выбора автоматики. Кроме того, чем надёжнее механизм, тем безопаснее эксплуатация. Для удобного дистанционного открытия ворот нужно подбирать продукцию у известных и хорошо зарекомендовавших себя производителей. Как правило, они предоставляют изделия с 5-летней гарантией и возможностью оперативного сервисного обслуживания.
В наборе автоматики дополнительно должен быть предусмотрен механизм ручного открывания, что позволит управлять воротами при отключении электроэнергии. Современные модели — это надёжная, программируемая техника, которая защищена от перепадов напряжения в сети. Но гарантированно слаженная работа возможна при комплектации системы элементами и механизмами одной и той же компании-производителя.
Системы управления автоматическими воротами для забора с дистанционным открытием не создадут проблем, если не экономить на качестве. В комплекте обязательно должны быть фотоэлементы, транспондерная карточка, а также кодовое выключающее устройство. Выбор автоматики определяется техническими особенностями ворот:
- шириной и высотой полотен;
- направлением открытия;
- запасом прочности;
- частотой использования (интенсивность открытий/закрытий).
Ручное или автоматическое управление
Секционные ворота могут оснащаться ручной системой управления. При этом специальный пружинный механизм компенсирует массу полотна. То есть вам будет довольно просто открывать и закрывать ворота.
Максимальный комфорт при управлении секционной конструкцией обеспечит автоматическая система управления. Благодаря электроприводу вы сможете настроить комфортную скорость подъема/опускания полотна, отрегулировать освещение дворовой территории, запрограммировать режим калитки и автозакрытия. Автоматизированными конструкциями можно управлять дистанционно, используя пульт.
Оптимальными вариантами по соотношению цены и качества являются электроприводы торговых марок ALUTECH и AN-Motors.
Конструкция, принцип работы секционных ворот для гаража их преимущества и недостатки
При строительстве гаража в частном доме каждый из хозяев сталкивается с выбором типов ворот. Среди отечественных автолюбителей наиболее популярными считаются распашные металлические ворота. Однако, проблема такой конструкции заключается в том, что для их открывания на участке должно быть достаточно места. Да и автоматизировать процесс открывания и закрывания створок практически нереально.
Другое дело – секционные ворота. Их изобрели сравнительно недавно – во второй половине прошлого столетия. И за этот короткий промежуток времени они завоевали достаточную популярность. В Европе и США такими воротами снабжены практически все гаражи, так как их использование очень удобно. Они занимают немного места, без проблем автоматизируются, хорошо сохраняют тепло. О том, как установить секционные ворота своими руками – далее в статье.
Стоимость секционных гаражных ворот
Функциональность и привлекательный дизайн подъемно-секционных ворот для гаража делает эти конструкции довольно популярными среди потребителей. Помимо технических характеристик, многих интересует цена секционных ворот для гаража. На стоимость воротных систем влияют габариты полотна, тип механизма, степень звуко- и теплоизоляции и другие факторы. Кроме того цена подъемных секционных ворот зависит от их производителя.
Цена секционных ворот Алютех
Заказ гаражных секционных ворот (размеры, цена, комплектация указаны в прайсах) можно сделать, обратившись на сайты, специализирующиеся на продаже воротных систем. Для удобства на них размещены не только технические характеристики, но и фото гаражных секционных ворот. Это дает наглядное представление о цвете панелей и дизайне конструкций.
Секционные гаражные ворота Алютех
В базовый комплект подъемно-секционных ворот Алютех входит:
- воротное полотно из сэндвич-панелей толщиной 45 мм стандартных цветов с фактурой под дерево. Панели снабжены усилением под петли и защитой от защемления пальцев;
- наличие торсионного механизма секционных ворот, рассчитанного на 25000 циклов;
- комплект крепежных деталей;
- направляющие;
- блокировка падения полотна;
- подвесы до высоты притолоки 300 мм;
- пружинная задвижка;
- шнур для закрытия полотна;
- оригинальная упаковка.
В таблице приведены цены подъемно-секционных ворот Алютех в зависимости от размеров с используемым типом панелей «микроволна L, M, S-гофр», в рублях. Доставка и монтаж в стоимость не включены:
| Высота ворот, мм | Ширина ворот, мм | |||||||
| 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | |
| 2210 | 26660 | 26550 | 26255 | 30100 | 32785 | 35248 | 36930 | 38700 |
| 2335 | 27325 | 29880 | 27070 | 30700 | 33170 | 35940 | 37625 | 40130 |
| 2460 | 28360 | 31210 | 28280 | 31480 | 34290 | 43260 | 45391 | 47050 |
| 2585 | 29169 | 32778 | 28760 | 33130 | 35991 | 44670 | 46058 | 49520 |
| 2710 | 31685 | 33866 | 36520 | 39370 | 41599 | 44965 | 46958 | 50420 |
| 2835 | 32350 | 34860 | 34165 | 35246 | 42880 | 46339 | 48570 | 51935 |
| 2960 | 33200 | 36665 | 39228 | 42927 | 45390 | 48998 | 51415 | 57010 |
| 3085 | 34151 | 37755 | 41218 | 44017 | 41560 | 50420 | 52887 | 58530 |
Хотя воротные системы имеют достаточно сложную конструкцию, в них можно встроить калитку для входа. Такая дверь может существенно сэкономить ресурс подъемного механизма, к примеру, если нет надобности открывать ворота для въезда автомобиля, а водителю необходимо пройти в гараж. Однако в таких моделях будет наблюдаться увеличение стоимости секционных ворот приблизительно на 40%.
Гаражные ворота Алютех широко используются при строительстве коттеджей, гаражей и паркингов
Стоимость подъемно-секционных ворот Дорхан
Популярность гаражных секционных ворот Дорхан объясняется демократичной ценой при высоком качестве продукции. Секции ворот и комплектующие к ним производятся в России. В зависимости от предпочтений заказчика, полотно может выполняться из 5 видов сэндвич-панелей с различными фактурами и стандартной цветовой палитрой, включающей до 10 оттенков.
Купить секционные гаражные ворота (цены на продукцию Дорхан не зависят от курса валют) можно в двух сериях: Эконом и Премиум. Сравнивая их, можно отметить, что в премиум-варианте увеличен потенциал пружин и есть возможность заполнения больших проемов. Кроме того, только в этой серии возможно приобретение подъемных секционных ворот с калиткой. Если ворота будут использоваться редко, есть смысл сэкономить, заказав систему эконом-класса.
На сайтах компаний, занимающихся реализацией продукции, можно произвести онлайн-расчет цены секционных ворот Дорхан. Калькулятор учитывает размеры проема, вид панелей, тип подъема и привода, а также другие дополнительные параметры.
Цены подъемно-секционных гаражных ворот серии Эконом представлены в таблице:
| Размеры воротных систем Дорхан, серия RSD01SC, мм | Цвет и цена конструкции, руб. | ||
| Белый RAL9003 | Коричневый RAL8014 | Золотой дуб | |
| 2500х2115 | 29690 | 26940 | 29690 |
| 2500х2215 | 29310 | 26610 | 29310 |
| 2500х2390 | 29975 | 27190 | 29975 |
| 2750х2115 | 31930 | 28920 | 31930 |
| 2750х2215 | 31650 | 28665 | 31650 |
| 2750х2390 | 32340 | 29290 | 32340 |
| 3000х2015 | 34420 | 31130 | 34420 |
| 3000х2215 | 34860 | 31510 | 34860 |
| 3000х2515 | 36300 | 32785 | 36300 |
| 3000х2640 | 33600 | 33050 | 33600 |
Откатные (сдвижные)
Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.
Эта особенность сильно ограничивает область использования откатных ворот
Виды откатных ворот
По конструкции сдвижные ворота бывают:
Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
Консольная система
Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.
Подвесные автоматические гаражные ворота
Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.
Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.
Достоинства и недостатки
Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность
Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых, она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.
Имеют сдвижные автоматические гаражные ворота и достоинства:
- Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
- Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
- Независимость работы от наличия/отсутствия снега.
Чаще всего используются в качестве уличных ворот для въезда транспорта
- Низкая возможность отказа за счет обледенения конструкции.
- Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.
В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.
Понятие стандарта
Прежде всего, нужно заметить, что нет общепринятых и повсеместно использующихся стандартных значений для определения размеров, в частности ширины. Их просто невозможно установить на государственном уровне ввиду существования очень многих факторов.
- Большое разнообразие марок и моделей автомобилей, которые могут существенно отличаться габаритами.
- Назначение самих ворот. Они могут быть промышленными, предназначенными для установки на различных производственных и промышленных объектах, и гаражными, то есть используемыми для частных гаражей, которые практически всегда имеют меньшие размеры.
- Вариант въезда в гараж тоже может различаться. Здесь имеет значение и расположение объекта выше или ниже нулевого уровня, и угол поворота с подъездной дорожки.
- Существенные отличия в строении разных типов ворот. Например, для ширины секционных ворот имеет значение размер стандартных составляющих панелей.
- Производитель. Каждый производитель вводит свои стандарты, так как он ориентирован на различные рынки.
- Назначение по количеству автомобилей. Если говорить только о гаражных воротах, то габариты самого гаража и то, сколько машин должно и может там находиться единовременно, тоже много значат.
Поэтому рассматривать стандартные размеры ворот имеет смысл только лишь в привязке к этим факторам.
Ремонт и техническое обслуживание
При необходимости сендвич-панель, пришедшую в негодность, легко заменить. Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.
https://youtube.com/watch?v=IeC3yeqeM58
Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.
Системы роллетного типа
Элементы рулонных ворот:
- рама;
- стальной чехол (размещается сверху проема);
- намоточный барабан обычно с цепным приводом от электродвигателя;
- полотно из узких ламелей на шарнирах.
Характерный признак рулонных ворот — наличие снаружи или внутри помещения в верхней части проема кожуха для сматываемых ламелей.
Принцип рольворот аналогичный как у защитных жалюзи на окнах. Есть две разновидности:
- теплая. Ширина ламелей 55–77 мм. Наружная часть из тонких листов металла, между ними теплоизолирующая пена или экструдированный ППС;
- прочная. Ламели целиком из стального профиля. Утепления нет, но повышается прочность.
Конструктивные разновидности рамы с направляющими:
- накладная. Располагается снаружи над входом. Дешевле, но защищенность от взлома ниже;
- вмонтированная. Систему ставят, если противовзломность в приоритете. Все элементы находятся внутри помещения, рама крепится основательно, болтами и подобным способом.
Но если надо обеспечить большую противовзломность и утепление одновременно, то выбирают компромиссное решение — секционные ворота, у которых панель состоит не из узких ламелей, а из более широких секций. Такое изделие надежнее, с улучшенной теплоизоляцией.
Ворота откатные
Этот вид ворот находит свое применение, когда на прилегающей к гаражу территории есть место, куда будут открываться створки. При этом, данное место должно быть одинаковым по размеру самих ворот. Их открытие осуществляется за счет роликов, которые выполняют основную роль в данной системе. Монтаж таких ворот выполняется с обеих сторон. Полотно, на котором крепятся створки, сделано из анодированных профилей. Они также окрашиваются порошковой эмалью. Благодаря этому, полотно хорошо защищено от коррозии.Для улучшения внешнего вида, такие ворота можно покрыть деревянным декором, который дольше сохранится при отсутствии влажного климата и резких температурных колебаний. В тех случаях, когда такие ворота делают с решёткой, то прутья, как правило, изготавливаются из профильных труб, диаметр которых может варьироваться от 2х2 до 8х8 см.Основные достоинства
- Отлично экономят свободное место при въезде в гараж
- Не нужно постоянно чистить снег перед входом для свободного заезда
- Высокая прочность и надежность всей конструкции
Некоторые недостатки:Нужно выделить место вдоль стены, чтобы створка свободно открывалась. Весь участок должен быть длиннее в 1,5 раза, чем ширина самого проема. К примеру, если длина проема имеет 3 метра, то расстояние вдоль стены должно составлять около 5 метров.
Это интересно: Как правильно покрасить ворота: выбор краски и технологии
Рулонные автоматические ворота

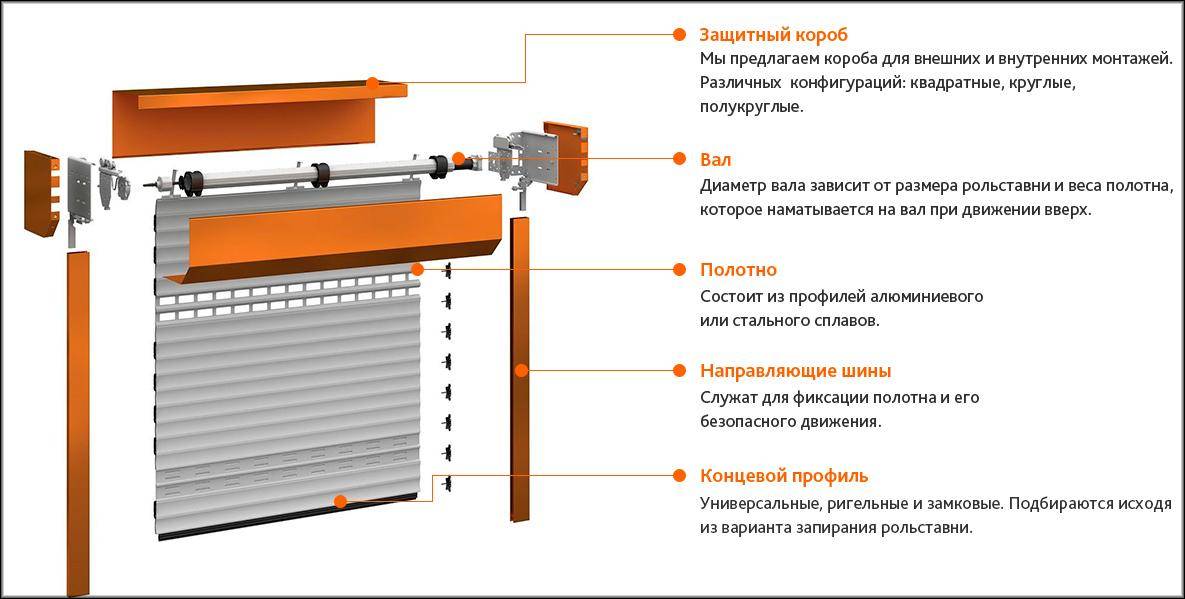

С конструктивной точки зрения, автоматические рулонные ворота состоят из таких компонентов, как:
- гибкое полотно, которое набирается из пустотелых алюминиевых ламелей;
- вала, на который наматываются эти ламели;
- защитного короба.
Чтобы улучшить теплоизоляционные свойства таких ворот, обычно внутренние полости ламелей наполняют пенополиуретаном, после чего они могут подходить для установки, как с наружной части помещения, так и внутренней.
Главным достоинством таких конструкций является:
- возможность изготовления любого размера;
- компактность во время скручивания рулона.
Поэтому, их можно устанавливать как в коммерческих комплексах, так и в частных гаражах, или других помещениях. Тем более что рулонные ворота могут похвастаться отличной прочностью и устойчивостью перед механическим воздействием.
Рулонные системы
Этот самый дешевый вариант, он особенно удобен при ограниченном подъездном пути, т.к. движение происходит в вертикальном направлении. Внешний вид и конструкция этой модели напоминает рольставни. Над проемом устанавливается вал, на который наматываются ламели (полосы) из металла, соединенные между собой.
Операции проводятся при помощи автоматического привода, снабженного электродвигателем. Управление производится при помощи брелока, но может осуществляться и вручную. Рулонные ворота могут быть выполнены из стального профиля или двойных алюминиевых полос с пенным наполнителем с целью повышения теплозащиты. Цвет ламелей подбирается по желанию заказчика.
Преимущества автоматики
Гараж представляет собой место, где автомобиль должен находиться в полной безопасности. Обычно гараж располагается вне жилого помещения, но существуют варианты, когда гараж находится внутри постройки.
Идеи по обустройству ворот, воплощаемые в реальность несколько лет назад, очень сильно отличаются от концепций, реализуемых современными производителями. Признаться честно, в эпоху СССР ассортимент подобного рода изделий не отличался особым многообразием, однако в нынешние годы рынок стал заполняться совершенно новыми разновидностями ворот гаражного типа, которые способны удовлетворить потребительский спрос в полной мере.
Казалось бы, совсем не так давно распашные ворота были лучшим вариантом гаражных дверей. Они отличались своими крупными габаритами, надёжностью и возможностью запирания на крупные замки амбарного типа.
В последнее время гаражные ворота стали оснащаться различными системами автоматического управления, которые просты в управлении и доступны по самым приемлемым ценам.
Обычно ворота автоматического типа классифицируются на 2 разновидности: ворота бытовые и ворота промышленные. Второй вариант выпускается с расчётом на множество циклов открывания и закрывания (чаще всего в вертикальном положении).
Цена на готовое изделие может варьироваться в зависимости от характеристик ворот и их размеров. Так или иначе, экономить на данной покупке не стоит, потому как гаражное помещение должно надёжным образом охраняться. Рекомендуется оснастить двери специальным устройством – электрическим приводом — для того, чтобы не растрачивать попусту время на процедуру закрывания и открывания.
Ворота автоматического типа избавляют человека от необходимости регулярно закрывать и открывать ворота. Помимо этого существует несколько объективных преимуществ ворот такого типа, которые говорят сами за себя:
- Лёгкость в управлении. Чтобы осуществить какое-либо действие, владельцу не придётся покидать своего автомобиля. Он может открыть ворота нажатием одной единственной кнопки на пульте управления. В особенности такая система приносит немалое удобство, когда на улице идёт дождь либо снег.
- Экономия времени. Процесс управления автоматическими гаражными воротами занимает буквально считанные секунды. Наибольшую актуальность такая система приобретает в то время, когда водителю приходится спешить.
- Наличие специальных программ. У владельцев ворот автоматического типа появляется возможность устанавливать временной интервал, в течение которого гаражные двери должны захлопнуться. Очень удобная функция для обеспечения постоянной безопасности гаража.
- Практичность. Автоматическими гаражными воротами легко управлять. Их можно установить практически в любом помещении. Габариты автомобиля не влияют на размер ворот — конструкция может быть изготовлена под любые параметры.
