Калитка для забора из профнастила своими руками: алгоритм действий

Расчет необходимого материала

Нужное количество материалов для строительства забора из профнастила без сварки подсчитывается просто:

  1. Для опорных столбов рекомендуется использовать профильные трубы 60×60×2 мм. Стойки из дерева быстро гниют, поэтому чаще выбираются для временных ограждений. Столбы устанавливаются с интервалом 2 — 3 м друг от друга. Для определения их количества расстояние между угловыми опорами делится на длину пролета. Длина одного столба равна высоте забора плюс 1 метр, который будет закапываться в землю.
  2. Прожилины (лаги, поперечины) делаются из профильной трубы 40×20×2 мм. Если устанавливаются деревянные столбы, то и поперечины делаются из дерева. В идеале длина лаг должна равняться расстоянию между опорами, чтобы стыковка происходила на них, однако это случается редко. На практике при расчетах исходят из длины прямых участков, отрезая лишнее. На заборы высотой до 2 м устанавливаются два ряда поперечин, а если больше — три.
  3. Толщина профнастила должна быть не меньше 0,5 мм, а высота волны 20 мм. Металл такой толщины не деформируется под воздействием значительных ветровых нагрузок. Поскольку листы крепятся внахлест на одну волну, это следует учитывать при расчете их количества.
  4. Забор из профлиста без сварки монтируется с помощью кронштейнов, закрепляемых на столбах болтами. На них не должно быть выступающих деталей, которые могут повредить защитное покрытие.
  5. Чтобы внутрь опор не проникала влага, их торцы закрываются пластиковыми заглушками.
  6. Для придания профлистам жесткости их верхний край окаймляется П-образной планкой.
  7. Крепеж профлистов производится кровельными саморезами.
  8. Для бетонирования опор потребуется песок, щебень, цемент.

Завершающий этап

Замок лучше использовать узкопрофильный, предназначенный для соответствующих труб. Он защищён от попадания внутрь влаги и пыли.

Устанавливайте замок в следующем порядке:

  1. Пометьте места для корпуса и сердечника, винтов и ручки.
  2. Высверлите круглые отверстия.
  3. Болгаркой сделайте 2 прорези по вертикали и 1 по диагонали под корпус замка. Полученные треугольные куски металла отогните наружу. Отрежьте их. Края зашлифуйте напильником.
  4. Намажьте ригель замка зубной пастой или губной помадой. После закрывания и открывания замка на столбе появится отпечаток. В этом месте сделайте паз.
  5. После крепления на каркас панелей установите накладки.

Забор из профнастила с калиткой будет готов тогда, когда завершите обшивку каркаса. Действуйте следующим образом:

  1. Натяните вдоль каркаса шнур или прочертите карандашом линию.
  2. Отрежьте лист профнастила по ширине.
  3. Прикрепите его края к основе 35-миллиметровыми саморезами или заклёпками, делая промежутки через волну.

Если ворота, калитки, заборы из профлиста время от времени проверять на наличие повреждённых мест и покрывать их антикоррозийной смесью, то они будут служить долго и безотказно!

Изготовление щеколды

Щеколда является простейшим запорным механизмом уличного размещения, практически незаметным для посторонних людей. Но, несмотря на свою простоту, они зарекомендовали себя как наиболее эффективные запорные конструкции, не требующие применения ключей. А главное, изготовить щеколду для калитки своими руками совсем несложно. Но для начала необходимо произвести разметку полотна ворот и обозначить маркером место, где будет располагаться основание механизма и крепеж.

  • В выбранном месте в землю забивается полуметровая труба дюймового диаметра.
  • Над трубой приваривается или прикручивается щеколда, представленная в виде железного прута с отверстием под фиксируемый на калитке трос, который будет играть роль удаленной ручки.
  • Трос необходимо протянуть от калитки в удобное для владельца дома место. При подтягивании троса щеколда приподнимается, соответственно, посетитель может войти на территорию.

Чтобы замок для запирания ворот служил верой и правдой своим владельцам в любое время года, движущий элемент запора необходимо периодически смазывать трансформаторным маслом. Еще один способ защиты металлических элементов предполагает своевременную покраску. Тем самым удается избежать возникновения коррозии.

Инструменты и приспособления

Выясняя, как сделать калитку из профнастила своими руками, важно знать, что для выполнения всех работ достаточно минимума инструментов, который имеется практически в любом хозяйстве. Для изготовления и монтажа потребуются:

  • сварочный аппарат (оптимально – на 160-200 ампер),
  • болгарка с резаком по металлу,
  • мел, карандаш или специальная чертилка для разметки,
  • шуруповерт и шурупы (саморезы по металлу),
  • измерительные инструменты (рулетка, линейка, угольник).

Этот набор достаточен, если основная ограда и опорные столбы уже установлены. В противном случае потребуются также:

  • садовый бур для рытья ям,
  • бытовая бетономешалка или дрель-миксер для приготовления раствора,
  • лом для трамбовки щебня.

Конструкция строения

Калитки, как правило, делают распашными.

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Забор из профнастила: преимущества

Широкая популярность заборов из кровельного профнастила обусловлена множеством преимуществ, которые профилированный лист имеет перед другими материалами. Причем основными достоинствами ограждений из профлиста являются:

  • долговечность и износостойкость. Благодаря цинковому гальваническому покрытию, забор из профнастила легко выдерживает негативное воздействие влаги. С другой стороны, наличие ребер жесткости в виде волн на профлисте увеличивает его механическую прочность. И в результате это позволяет ему противостоять сильным порывам ветра;
  • заборы из этого стройматериала обладают отличными защитными качествами, потому что они препятствуют взлому и проникновению;
  • простота монтажа и доступность. Установка заборов из профнастила производится довольно быстро и без существенных физических усилий. Более того, для их монтажа не требуется применения спецтехники или дорогостоящего инструмента. Поэтому всю работу вполне можно выполнить самостоятельно, не обращаясь ни в какие строительные компании, которые предоставляют эту услугу;
  • доступная цена. Профнастил во многом выигрывает у большинства других материалов для возведения заборов по своей ценовой доступности. Также он позволяет существенно снизить затраты на транспортировку материалов и монтаж ограждения;
  • эстетичный внешний вид. Забор из профнастила имеет дополнительное полимерное покрытие, которое улучшает его дизайн и придает ему необходимый окрас и в результате позволяет гармонично вписываться в окружающую среду.

В целом профнастил является универсальным строительным материалом, который подходит для выполнения разнообразных задач. Более того, забор из профнастила хорошо сочетается с крышами из профлиста или металлочерепицы. Но профнастил очень часто используют и в сочетании с кирпичной кладкой или коваными элементами.

Строительство забора сегодня является, в принципе, довольно несложным и сравнительно лёгким делом. Причем самое тяжёлое в нём – это определиться с выбором материала для строительства. Современный рынок отличается богатейшим ассортиментом. Они предлагает разнообразнейшие строительные материалы, от классического дерева, кирпича и стали до современных сэндвич панелей и профилированного настила.

Дерево испокон веков применяется в строительстве, потому что это сравнительно недорогой и легко поддающийся обработке материал. Но оно имеет и ряд недостатков – горючесть, подверженность гниению и повреждению некоторыми видами насекомых.

Кирпич и подобные ему штучные строительные материалы отличаются высокой прочностью. Но показателям прочности соответствует и его довольно высокая стоимость. Более того, возведение заборов из кирпича требует наличия специальных навыков и умений.

Идеальным с этой точки зрения материалом является стальной прокат. Потому что сталь прочна и долговечна. Из стальных листов легко монтируются практически любые сооружения и ограждения. Однако стальные конструкции отличаются высокой стоимостью и не менее высоким весом.

Всё вышеперечисленное привело в результате к тому, что современные производители взялись решить непростую задачу: снизить вес материала при сохранении его прочности и жесткости.

Так появился на свет профилированный настил. То есть легкий стальной материал, представляющий собой металлические листы. Причем они сформованы таким образом, что их волны образуют рёбра жесткости. Трапециевидные формы в конструкции профнастила позволяют сохранить жесткость стального листа, причем при значительном уменьшении его толщины. Профнастил — недорогой и прочный материал. Именно в этом и состоит ключ к его растущей популярности среди застройщиков.

Ограждение из профнастила хорошо защитит от посторонних взглядов и нежелательных гостей. Возведение забора из этого материала – несложная задача для умелого человека.

Листы профнастила можно использовать многократно, потому что забор из них легко разобрать, чтобы заново собрать на другом месте. Листы профнастила можно легко заменить в случае, если один или несколько из них повреждены или частично оторваны. Еще одним большим достоинством профилированного листа является, пожалуй, хорошая звукоотражающая способность. Профнастил легко режется с помощью «болгарки».

Единственным слабым местом этого материала является то, что обрабатывать его необходимо осторожно, не допуская повреждений его полимерного или цинкового покрытия. Если покрытие повредить, то лист быстро коррозирует

Более того, на места срезов всегда приходится наносить краску.

Установка забора и ворот своими руками — пошаговая схема

Шаг 1: Подготовка ямы под стойки

Намечаем место установки ворот и возле этой отметки начинаем делать лунку для первого столба забора. Используйте ручной бур, это ускорит процесс. На запланированных расстояниях копайте все последующие. Засыпайте в эти ямы гравий и утрамбовывайте, это будет подушка, достаточно сантиметров 10. После этого нужно залить его бетоном, для этого берется цемент М400 и гравий в соотношении 1:4.

Шаг 2: Установка стоек

Предварительно трубы следует покрасить, а к низу приварить крест их кусочков металлического профиля, чтобы повысить устойчивость столба. Установив исключительно ровно столб в яму (проверяйте уровнем), заливайте бетоном, проштыкуйте его, чтобы выпустить воздух из слоя. Дайте всем конструкциям высохнуть, это займет пару дней для пущей уверенности. Сверху столбы закройте заглушками, из чего их сделать, пофантазируйте с товарищами.

Шаг 3: Поперечные лаги и профлист

Проще всего приваривать их электросваркой, можно помучиться и делать это с помощью болтов и гаек, для чего придется делать сквозные отверстия на профилях и столбах. От верха столба и от земли отступите чуть более 20 см. После работы покрасьте поперечные профили. Когда все высохнет, можно навешивать профнастил. Лист выставляется по уровню, и с помощью шуруповерта крепятся саморезы, каждый следующий участок крепится внахлест на одно ребро.

Характеристики профнастила

Профнастил представляет собой профилированные металлические листы с антикоррозионным покрытием.

Преимущества использования профнастила для изготовления калитки:

  • Небольшой вес тонких металлических листов облегчает монтаж – уменьшает физические усилия и снижает требования к опорным конструкциям.
  • Профилирование (придание волнообразного или трапециевидного рельефа повышает прочность изделий).
  • В продаже легко найти листы предпочтительного цвета благодаря обширной цветовой гамме.
  • Многослойность антикоррозионного покрытия обеспечивает максимальную защиту металлического листа от влаги.

Технология вкратце

Чтобы сделать забор из профнастила своими руками, необходимо иметь базовые навыки и знания. Рассмотрим один из наиболее простых вариантов самостоятельного изготовления ограждений из профлиста более подробно

Особенно выделив то, на что необходимо обратить внимание

  1. В качестве опор для забора из профнастила можно использовать бетонные столбы, кирпичную кладку или металлические опоры. Для монтажа последних в земле выполняют отверстия глубиной 0,5–1,5 метра в зависимости от высоты забота, то есть в зависимости от нагрузки и типа грунта. Изготовить такие отверстия проще всего путем бурения. Но можно обойтись обычным вкапыванием или вбиванием столбов.
  2. В подготовленные отверстия устанавливаются столбы, засыпается щебень и песок, а также заливается бетон.
  3. К столбам, то есть опорам нужно приварить поперечные перекладины, для которых можно использовать любой профиль вроде трубы, полосы или уголка.
  4. После подготовки металлического каркаса производится установка листов профнастила. Для этого лучше использовать такие метизы, как саморезы с прессшайбой. Потому что заклепки плохо выдерживают перепады температур.

Помимо классического метода монтаж забора из профнастила может осуществляться ускоренно. Для этого используются винтовые сваи, которые вкручиваются в землю и не требуют подготовки отверстий и бетонирования столбов. Преимуществами такого метода является высокая скорость установки, снижение трудозатрат и стоимости готовой конструкции. Тем не менее, через некоторое время забор из профнастила на винтовых сваях может ослабиться и потерять свою эффективность при взломе и проникновении.

А что получилось у вас?

Этапы работы

Работа по сооружению калитки состоит из следующих этапов:

  1. Сооружение опорной конструкции;
  2. Изготовление каркаса калитки;
  3. Обшивка профлистом;
  4. Установка замка.

Необходимые инструменты

Необходимо подготовить следующие инструменты:

Бетономешалка

Сварочный аппарат

болгарка – для металлических труб

для профилированного листа – резак для металла

шуруповерт и шурупы разных вариаций

садовый бур

лом

линейка и рулетка

мел или карандаш – для нанесения разметок

Опорная конструкция

Калитка должна строиться на опоре. Обычно опорой выступают края забора, закрепленные столбиками. Но для надежности рекомендуется установить для калитки отдельные столбики.

Предварительно необходимо четко определить тип конструкции, затем замерить площадь, составить чертеж и подготовить необходимые инструменты.

Оптимальная ширина калитки – 1 метр. Через такую калитку легко переносить мебель или другие крупные предметы.

Если сделать шире, то калитка быстрее деформируется. Если сделать калитку уже, то петли на ней быстро изотрутся.

Оптимальная высота конструкции – от 2 до 2,2 метров.

Если каркас ворот или забор по высоте выше, то на верхнюю часть калитки устанавливаются металлические перемычки.

Оставшееся пространство следует зашивать всплошную. При возведении калитки больших размеров, конструкцию следует укреплять дополнительными рамками и петлями с усиленным эффектом.

На профилированный лист нельзя применять болгарку, так как это приведет к деформации полимерного покрытия с последующим появлением ржавчины.

В качестве опорных столбиков подходят:

  • металлические трубы;
  • прутья;
  • кирпичные колонны;
  • каменная кладка.

Если выбор остановлен на профильных трубах, то их толщина должна быть 3-4 мм. Трубы устанавливаются в яму. Глубина ямы зависит от типа грунта.

Если грунт каменистый, то яма должна быть около 70 см, если рыхлая почва, то яма выкапывается около 1 метра. Диаметр ямы во всех случаях – около 30-40 см.

Каменная кладка и колонна из кирпича обходятся дороже по стоимости и дольше по времени. Предварительно необходимо залить фундамент с параметрами минимум 50х50 см.

Если сооружение кирпичное, то параметры должны быть около 39х39 или в полторы кладки. Фундамент сооружается на опорных металлических трубах, которые должны быть установлены в яму до заливки бетона.

Каркас

Для сооружения калитки оптимально брать профилированные трубы с сечением 6х4 см. Из профилированного листа вырезается кусок с параметрами будущей калитки. Углы должны быть строго 45 градусов. После вырезки привариваются мелкие детали:

навесы для петель

пластина для замка

ручка

Замок и ручки должны устанавливаться примерно в 90 см высоты от нижнего края конструкции. Затем следует обработать конструкцию антикоррозийным покрытием. Если необходимо, производится грунтовка или покраска.

Монтаж осуществляется после того, как бетонная смесь фундамента полностью высохла.

Это потребует несколько дней. Установка непосредственно конструкции состоит из следующего алгоритма:

  • на проем устанавливается деревянный брус, который послужит опорой для калитки до закрепления в петлях;
  • калитку поставить на брус и сверить все углы, положение конструкции должно быть идеально ровным;
  • протестировать работу калитки;
  • приварить петли;
  • обработать или зачистить швы.

Установка звонка

Выбирая звонок, необходимо учитывать расстояние между домом и калиткой. Оптимально выбрать звонок с большим радиусом, так как преграды в виде стен и отделки вызывают уменьшение сигнала звонка. Установка состоит из следующих алгоритмов:

  1. определить место монтажа на калитке;
  2. пометить место монтажа двусторонним скотчем;
  3. обработать место установки антикоррозийным средством;
  4. прикрепить деталь с помощью саморезов;
  5. установить станцию внутри дома;
  6. монтаж стационарного приемника внутри дома.

Установка замка

Замки бывают накладными и врезными. Проще работать с врезными замками. Их достаточно закрепить с помощью саморезов. Накладные замки устанавливаются поэтапно:

  • установка замка во внутреннюю поверхность конструкции;
  • просверлить отверстие для крепления;
  • сердцевина замка должна оказаться между двумя ребрами поверхности профнастила;
  • замок закрепляется с помощью сверла и метчика.

Дизайн калитки

Для дизайна применяются кованые декоративные элементы. Если калитка предполагает наличие таких элементов, то они должны быть приварены до установки каркаса в проем.

Покраска декоративных элементов осуществляется до приваривания, так как для полного окрашивания нужен доступ со всех сторон.

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

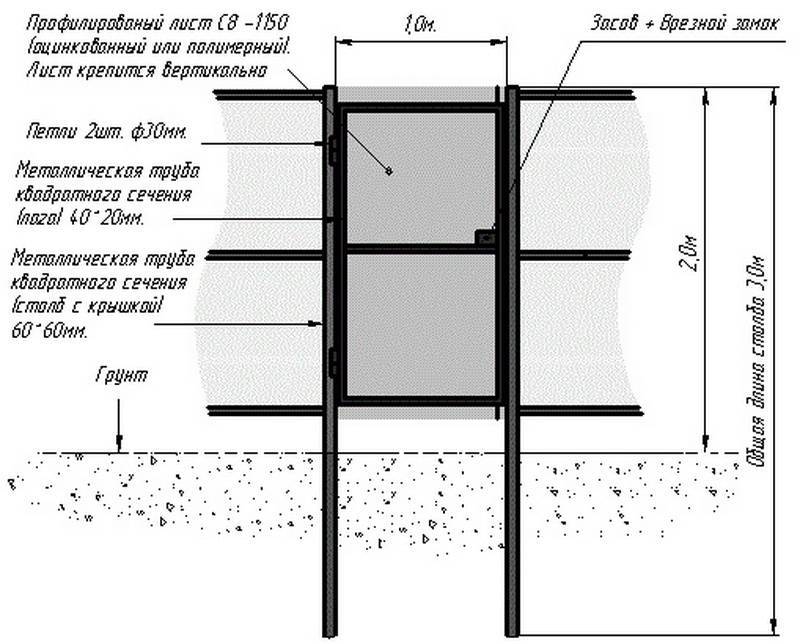

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Как поместить профлист в рамку

Рассмотренный выше вариант, предполагает крепление профильного листа внахлест на калитку. Однако калитка будет выглядеть гораздо презентабельнее, если поместить его в внутрь конструкции. В этом случае, профильная труба будет окантовывать профлист.

Однако для этого потребуется приобрести дополнительные материалы, а кроме того, немного увеличится трудоемкость работ. Т.к. потребуется сделать дополнительный каркас, который вставляется внутрь основного. Дополнительно потребуется приобрести профильную трубу 20*20 мм. И порезать заготовки под внутренний размер конструкции.

 Сама же калитка, делается таким образом:

  • сделанный основной каркас требуется почистить и погрунтовать;
  • затем, по нужным размерам, режется профильная труба 20*20, чистится и также грунтуется. Наносить грунт на профильную трубу необходимо в местах стыковки каркасов – это требуется делать до сварки, т.к. в дальнейшем не получится хорошо прокрасить эти места и из них пойдет ржавчина;
  • когда грунтовка просохнет, можно приступать к сборке – квадрат 20*20 ставится в плоскости с задней стенкой основной каркаса и приваривается к нему;
  • после сборки, конструкция зачищается, грунтуется и вскрывается краской по металлу.

Когда эмаль высохнет, можно приступать установке профлиста на калитку. Он прикручивается к внутреннему профилю. И получается, что внешний каркас, будет полностью перекрывать высоту волны.

Таким образом, есть два варианта, как сделать простую калитку из профнастила. Оба они не сложные и их легко делают своими руками. Самое главное – правильно рассчитать все материалы и следить за точностью размеров при изготовлении конструкции.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

2 Заборы для дачи из профнастила своими руками – расчет материалов

Решив делать все элементы ограждения: и заборы, и ворота из профнастила своими руками, медлить не имеет смысла. Прежде чем отправиться на закупку материала, произведем необходимые расчеты. Условимся, что профлист берем с ребром не более 2,1 см, стойки делаем в виде металлических труб, как самый доступный и быстрый способ. А геометрический размер их должен быть 60 мм, для круглых труб это диаметр, для профильных – сечение (сторона). В качестве поперечных элементов каркаса берут тоже трубки с сечением 60х25 мм, т.е. в виде прямоугольника, металл для них не должен быть слишком толстым, не более 2 мм.

Теперь посчитаем площадь необходимого профлиста, для этого определяемся с высотой, для простоты выбирайте цифру, на которую делится число 12 без остатка, так как нарезать вам будут куски профнастила из 12-метрового листа, это позволит вам сэкономить, не создавая непригодных остатков. Ширина листа установлена производителем, периметр участка смотрите на плане или замеряйте для подстраховки рулеткой. Также вычтите из полученного периметра ширину ворот и калитки. Обычно это около 5-6 м, если ворота вы делаете неширокие, исключительно для прохождения легкового автомобиля.

Далее считаем количество труб и их параметры. До 30 % длины скрывается под землей, а то, что над ней, должно вместить высоту профлиста. То есть, если высота забора запланирована 2 м, то трубка для стойки должна быть 2,7 м. Между столбами забора обычно берется расстояние 2 метра. Так что теперь вооружайтесь планом участка и считайте количество труб. Следующим шагом считаем поперечные лаги, их крепят в два ряда для забора 2-метровой высоты, если она больше, то потребуется уже три ряда.

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

  • незначительный вес;
  • доступная стоимость большинства типов профиля;
  • устойчивость к температурным изменениям;
  • быстрота, доступность и легкость самостоятельного монтажа;
  • высокие показатели прочности на изгиб.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Что вообще представляет собой профнастил

NDAI7sx4lHM

Виды профлиста отличаются и типом покрытия. С точки зрения этой характеристики они бывают оцинкованными, а также дополнительно покрашенные полимерной краской. Второй вариант более устойчив к коррозионному воздействию, так как имеет дополнительный слой краски помимо цинка. Оцинкованный профнастил привлекателен тем, что его можно окрасить порошковой краской, выбрав цвет по своему усмотрению.

Из преимуществ этого материала стоит выделить следующие:

  • Высокая долговечность за счет устойчивости к коррозии;
  • Небольшая масса. Именно поэтому установка даже большой калитки из профлиста не вызывает трудностей;
  • Разрезать лист можно обычными ножницами по металлу. Поэтому сделать полотно для калитки можно без использования специального инструмента.

При использовании данного материала следует помнить, что разрезать его, используя болгарку, не рекомендуется – при этом может обгорать краска покрытия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
