Калитка из металлопрофиля своими руками, схема сборки

Из чего сделать ворота, калитку и столбы

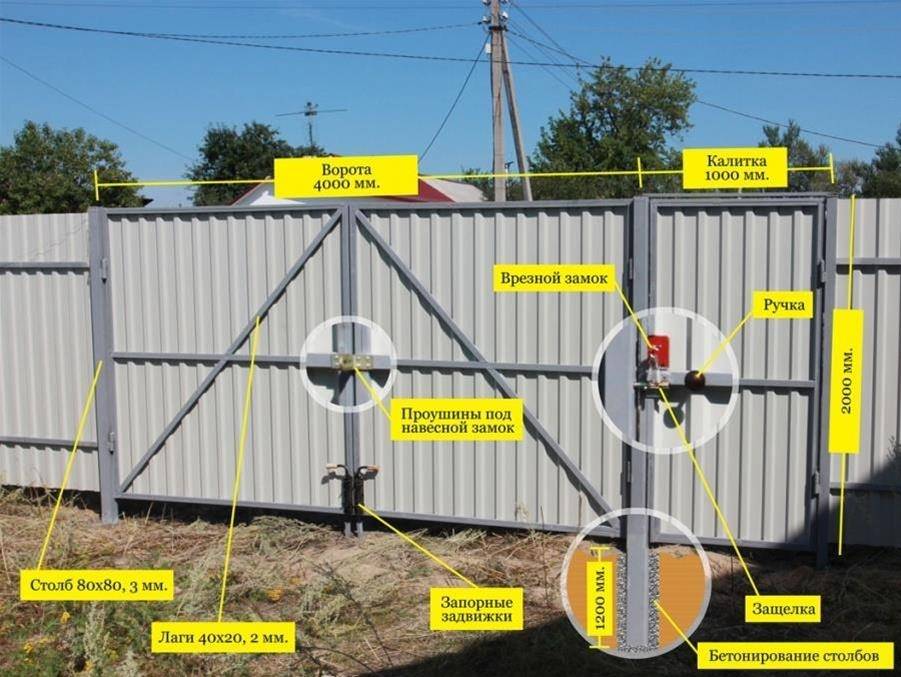

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

ширина проема между опорными столбами;
размеры распашных створок;
конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
количество, расположение и габариты опорных столбов;
место установки и размеры калитки;
монтажные места приваренных петель;
информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

профилированный лист для обшивки;
стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
саморезы с шестигранной головкой для закрепления профлиста;
металлический лист или полоса для изготовления косынок и закладных;
сварную сетку для армирования кирпичной кладки столбов;
петли, замки защелки и нижние фиксаторы;
грунтовку, краску, растворитель;
сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Необходимые инструменты

Набор инструментов, который понадобиться в ходе работ:

Сварочный аппарат.
Болгарка с кругом по металлу.
Мел или карандаш.
Рулетка.
Дрель
Лопата.

Из материалов нужны:

Лист профнастила необходимого размера.
Труба прямоугольного сечения размеры не менее чем 40х40. Можно не новую, но без следов ржавчины и других повреждений.
Сварочные электроды.
Кровельные саморезы – они имеют резиновую шайбу, которая не повреждает защитный слой материала.
Петли.
Замок и защелка.
Ручка.
Бетонный раствор, гравий, по необходимости арматура – все это нужно для заливки опорных столбов, если эти работы еще не проведены.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

профлисты для створок и трубы для опор;
уголки или трубы для создания рёбер жёсткости;
профилированная труба или металлический квадрат для каркаса;
грунтовка и лакокрасочные материалы;
затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

капроновый строительный шнур;
сварочный аппарат;
молот;
электродрель и шуруповёрт;
электроболгарка;
ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Достоинства и недостатки металлопрофиля

Ворота и калитки из металлопрофиля выглядт солидно и привлекательно, этот материал защищен от негативных внешних факторов, надежно защищая участок от несанкционированного проникновения. Среди неоспоримых преимуществ конструкции этого типа необходимо выделить:

высокая функциональность;
быстрая, относительно простая сборка и монтаж;
небольшой вес конструкции, не требующий устройства дополнительного фундамента (точечная бетонная заливка требуется только для опор);
практичность конструкции;
возможность выбора типа открывания створки ворот;
возможность монтажа автоматики;
доступная стоимость материалов;
стильный внешний вид, для таких ворот можно использовать комбинированные вставки, например, кованые элементы и решетки.

Подготовительные работы – ключ к успеху

Выполнение подготовительных работ подразумевает зачистку местности, а также сбор всех необходимых при дальнейшем строительстве инструментов. Плоскость под готовой конструкцией должна быть идеально ровной формы, поскольку калитка попросту не сможет нормально функционировать в условиях неровности прилежащего грунта: она будет затирать или совсем не открываться. Поэтому выравнивание поверхности, которое заключается в устранении всех рытвин и бугров, является приоритетной задачей.

Инструменты должны быть подготовлены и разложены для создания оптимальных рабочих условий, что существенно сэкономит время монтажа. Лучше быть уверенным в наличии всего инвентаря, чем отвлекаться и затрачивать дополнительное время на поиски того или иного недостающего инструмента.

Материалы для изготовления опорных столбов

После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:

стальных круглых или профильных труб сечением от 150 мм;
асбестоцементных труб диаметром не менее 200 мм;
готовых железобетонных изделий соответствующей формы;
натурального камня;
строительных блоков;
красного глиняного или силикатного кирпича.

Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.

Устанавливаем опоры

Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.

Для создания столбов для ворот допустимо использовать:

трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
стальной лист;
кирпич, камень или дерево.

Процесс монтажа выглядит следующим образом.

Готовятся столбы: из трубы-стойки требуемой длины.
Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.

Профнастил для калитки

Марки материала и их характеристики

Все большую популярность приобретает такой материал, как профнастил. И не удивительно! Он удобен при транспортировке, не требует больших затрат, и легок в изготовлении каких-либо конструкций. Тем более что ассортимент этого материала и его цветовая гамма настолько широка, что можно и застыть в замешательстве.

Если вы собираетесь делать калитку самостоятельно, то для начала разберемся с видами профнастила, которые пригодны для применения в изготовлении необходимой конструкции

При выборе профилированного настила следует обращать внимание на такие моменты:

Большое значение имеет марка материала. Для вертикальных сооружений чаще применяются марки профнастила с символом «С». Этот символ означает применение его для стен. Цифры, которые находятся рядом с символом, говорят о высоте волны профнастила. Чем выше волна, тем устойчивей к изгибам лист профнастила.
Следующим важным моментом является его окраска. Можно, конечно, купить и неокрашенный материал, а после того, как сооружение будет готово, самостоятельно его окрасить. Сегодня в продаже есть специальные порошковые окрашивающие средства. Но, окрашенный в заводских условиях профнастил, проходит равномерную двойную защиту от коррозии по всему периметру листа. Этот процесс удваивает долговечность профнастила.
При покупке профнастила, нужно подумать и о том, что любые манипуляции с материалом могут повредить верхний слой краски, поэтому лучше приобрести баллончик с соответствующей выбранному цвету краской у производителя профнастила.

Чем удобен профнастил, так это тем, что он легко крепится обычными саморезами, и режется ножницами по металлу. Благодаря таким данным, можно лавировать с формами и размерами конструкции. Забору из профнастила, или же из кирпича, или другого материала прекрасно будет импонировать калитка из профнастила. Тем более что делать ее довольно просто, зная некоторые нюансы.

Особенности выбора

К оформлению входного пространства относятся по-разному. Одни домовладельцы выбирают стандартный вариант, причем не самый проигрышный: покупают готовую конструкцию и под нее выстраивают забор или ворота.

Другой выход – заказать модель, удовлетворяющую индивидуальным запросам, выложив за это приличную сумму. Куда более привлекателен третий вариант: калитка из металлопрофиля своими руками. Во-первых, есть, где разгуляться фантазии, превращая обыкновенный строительный материал в архитектурный «шедевр»; во-вторых, потратиться нужно будет только на расходные материалы, прокат сварочного аппарата и затраченную электроэнергию.

Основы монтажа профнастила

Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.

Фото: калитка из профнастила

Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:

вертикальный
горизонтальный.

Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.

Схема калитки

Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.

Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.

Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:

сварка общего каркаса и рамы;
проверка перпендикулярности углов;
приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
обработка сварных швов: затирка при необходимости грунтовка и покраска.

После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.

Чертеж: установка листов профнастила на каркас калитки

Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.

Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.

Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична

Бывалые строители советуют обратить внимание на такие моменты:

Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;
Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
Для бюджетного варианта окраски подойдет и простой баллончик;
Опорные колонны изготавливаются не менее 100 мм;
Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
Монтаж производят только саморезами с уплотнительными шайбами.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
Рама складывается на ровной поверхности и прихватывается сваркой.
Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
После внесения корректировок каркас обваривается окончательно.
В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
К каркасу привариваются две поперечины.
Согласно составленному чертежу на свои места привариваются навесы и засовы.
Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как самостоятельно установить ворота из профнастила: инструкция

Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.

При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.

В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.

Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.

Схема установки закладных.

И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм

При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм

В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:

https://youtube.com/watch?v=kBmCOqxYyNU

Выбор материала изготовления

Как правильно выбрать профнастил для сооружения входной конструкции на участок? Профилированный материал бывает разных марок, определяющих его свойства и способы применения. Они обозначаются буквами:

Н — толстые, прочные листы высокой волнистости, имеющие дополнительные ребра жесткости. Это несущий профнастил, используемый для формирования перекрытий;
НС — материал средней толщины и бороздчатости универсального применения. Его используют для возведения крыш, оград, отделки стен;
С — слабоволнистые листы небольшой толщины, применяемые для заборов, обшивки стен, сооружения опалубки, иногда для перекрытия домов.

Кроме буквенного обозначения, металлопрофиль имеет и цифирное, которое указывает высоту волн, габариты изделия. Так маркировка С 8, 55-750-1500 означает, что высота гофр материал составляет 8 мм и он поставляется в листах размером 750х1500 мм, толщиной 55 мм.

Для сооружения входной конструкции, кроме профлистов, потребуются:

профили для окантовки полотна;
цветные саморезы.

Калитка из металлопрофиля: очень простой алгоритм

Следуя составленной схеме, выкапываются под опоры ямы в грунте на глубину ⅓ длины забора, конструктивной частью которого является калитка.
Поместив трубную заготовку в яму, ее вертикальное положение корректируют по отвесу или уровню.
Затем опора закрепляется деревянными подпорками.
Столбы заливаются жидким раствором.
Для полного схватывания цемента и его вызревания нужно порядка недели времени.
Пока бетонный раствор затвердевает, из трубы нарезаются 4 элемента рамы: два из них несколько больше (на 5 мм), чем высота листа профиля, а остальные 2 размером таким, как ширина листа, да еще и запас (8 см +0,5 см).
Из полученных заготовок собирается каркас под лист. Для этого выбирается гладкая ровная поверхность. На нее хорошо бы еще дополнительно выложить три ровных прямых бруса в одной горизонтальной плоскости.
На нее выкладываются заготовки, образовав прямоугольную конструкцию. В ее вершинах сходятся горизонтальная и вертикальная заготовки, производится крепление элементов каркаса в местах соединений (углы фиксируются точечной сваркой).
Вымеряется геометрия калитки, ее прямые углы. После этого в местах прихваток можно окончательно приваривать детали конструкции.

Образовавшиеся швы зачищаются болгаркой.
По центру каркаса крепится поперечина. Она обеспечит жесткость конструкции и облегчит установку металлопрофиля.
Полностью сваренный каркас обрабатывается составом, защищающим металл от коррозии.
При использовании в качестве заготовок уголков, последние обрезаются на концах под 45° по внутренним снятым меркам каркаса. В этом случае элементы из уголка вкладываются в раму и прихватываются к ней по углам.
Сплошным швом привариваются петли.
Конструкция, подготовленная под монтаж внутреннего листового наполнения, красится. На этом ее изготовление можно считать законченным.
Монтируется металлопрофиль. Вырезается он по измеренным меркам. Полотно вкладывается в подготовленную рамку или каркас и закрепляется там саморезами.
Готовую калитку нужно установить на опоры. Для этого к ним привариваются навесы. Они красятся битумным лаком. Внутренняя их полость обрабатывается солидолом.
Затем навешивается калитка.
На готовую собранную конструкцию приваривается засов и замок.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

кованые элементы;
листовой металл (оцинкованный);
профилированные листы;
обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Подготовительные этапы

Перед тем, как сделать калитку из профнастила своими руками, следует продумать последовательность действий и подготовиться.

Первый этап подготовки – определение размеров калитки. Высота дверцы зависит от высоты забора, но обычно не превышает два метра (два метра десять сантиметров, если в семье есть высокорослые мужчины). Если забор очень высокий, то калитку не делают на всю высоту забора, а над дверцей делают перемычки из стального профиля и зашивают профлистом. Ширину проема обычно делают метр-метр десять сантиметров – такая ширина позволяет пройти на участок с крупными сумками в руках или занести мебель. Большая ширина калитки требует более тяжелой и прочной рамы с дополнительными перемычками; не очень удобна для открывания; есть вероятность перекоса дверцы в процессе эксплуатации.

Вторым этапом следует продумать конструкцию дверцы и опорных стоек и начертить схему с размерами.

Третий этап подготовки – подготовить материалы и инструменты.

Технология монтажа врезного замка

Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.

Этапы врезки замка в дверь

После этого производят непосредственную установку замка в таком порядке:

Корпус фиксируют во внутренней части, закрепляя болтами.
Устанавливают цилиндр, регулируя глубину замочной скважины.
Сердцевину плотно закрепляют при помощи шурупов и болтов.
Крепят ручки, которые будут регулировать положение замочного язычка.
В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.

Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.

Калитка из профнастила своими руками
