Установка кодового замка на калитку: механические уличные варианты

Классификация по запорам

Запоров бывает несколько.

 Электрозащелка

При повороте ручки для открытия поступающее напряжение снимает блокировку с фиксатора.

Устанавливая такой механизм на воротах, калитке, и их допускается оставлять даже открытыми.

Электроблокировка

Открываются электромагнитным ключом или картой. В закрытом виде защелка входит в паз, дверь фиксируется.

Открытие выполняется за счет подачи напряжения – фиксатор пружины сбрасывается, защелка входит в корпус.

Подходит для участков с бесперебойным электричеством.

Моторная блокировка

Основа – электродвигатель мощностью на 24 В. Калитка открывается немного с опозданием.

При закрытии на защелку створка оказывается под большим давлением, поэтому отжать ее сложно.

Такие меры существенно повышают уровень безопасности на участке.

Чтобы выполнить самостоятельный крепеж особых навыков не требуется.

Соленоидная блокировка

При подачи напряжения защелка начинает работать за счет специальной катушки – соленоида, на который действует магнитное поле.

Фото: стандартная комплектация замка

Накладной замок на калитку из профнастила

Этот тип запорных конструкций показал себя хорошо и считается наиболее часто используемым. В продаже цена этих устройств относительно недорогая, при этом они просты в монтаже. Во время установки требуется зафиксировать механизм внутри калитки. В процессе выбора этого оборудования предпочтение лучше всего отдать механизмам, которые открываются ключом изнутри.

После установки

От количества стержней в цилиндре будет зависеть надежность запорной конструкции. Замки характеризуются продолжительным временем службы, они зачастую устанавливаются на калитки из профнастила. Накладные системы бывают сувальдными и цилиндрическими. Установка каждого происходит по-разному.

Первый вид подразумевает кодовую систему, которая имеет высокую стойкость к взлому. Установка на замке бронечашки снижает вероятность его поломки.

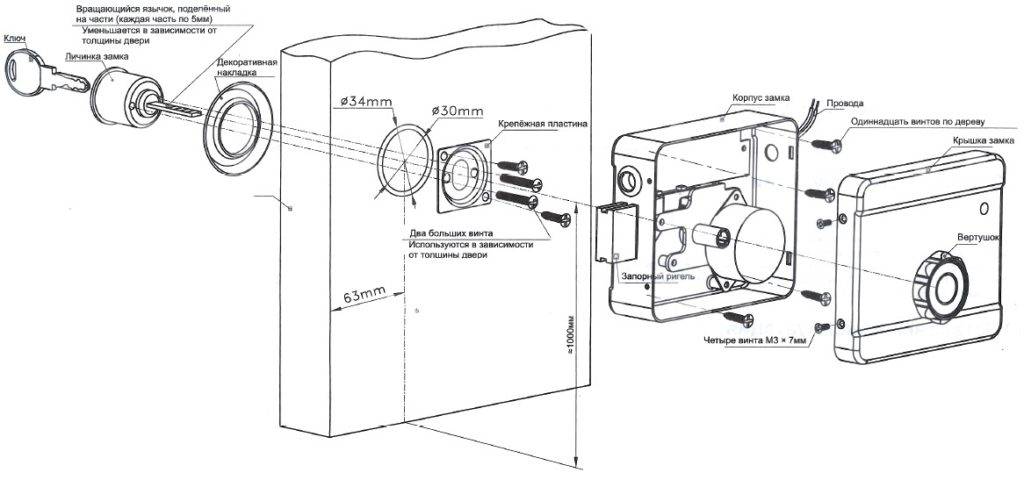

Эскиз монтажа накладной конструкции

Другой тип также не уступает по защищенности от взлома. В основе сувальдного механизма находятся пластины. За счет фигурной формы эти замки обладают такими преимуществами:

  • маленькие размеры;
  • установка бронированных накладок;
  • повышенный уровень защищенности от взлома.

На фото изображен накладной замок на калитке.

Накладной механизм

Виды

Производители выпускают устройства двух типов:

  1. Без блокировки. Открывание изнутри выполняется нажатием кнопки.
  2. С блокировкой ключом кнопки выхода. Удобный и безопасный вариант для владельцев усадеб, у которых есть маленькие дети.

По способу монтажа бывают следующих типов.

Врезные

Врезной замок на уличную калитку подходит для ворот гаража, входных дверей дома.

Отлично подходят для створок из профнастила.

Чтобы выполнить открытие или закрытие, применяются электронные ключи, карточки, считываются отпечатки пальцев.

Модифицированные устройства управляются дистанционно.

Накладные

Внешне похожи на стандартные накладные. Если подключение электричества отсутствует, то замок оснащен механическими деталями для принудительного отпирания.

Статья по теме: «Калитка для деревянного забора»

В зависимости от модели устройство открывается внутрь двора или на улицу. Корпус может располагаться с правой или левой стороны.

В дополнение рекомендуется установить систему сигнализации.

Уличные (морозостойкие)

К этой категории относятся и врезные, и накладные.

Основное их отличие – устойчивость к резким перепадам температур, излишка влажности. Даже в таких условиях устройство продолжает работать бесперебойно.

Корпус изготавливается из металла с антикоррозийным покрытием.

Стоят на порядок дороже обычных моделей, но и прослужат дольше.

С домофоном

Подходит к любым электромеханическим замкам.

Возможность дистанционного (беспроводного) контроля работы калитки.

При отсутствии света изделие функционирует за счет механических элементов.

Установка своими руками: важные нюансы

В случаях со сложной установкой, когда система будет дистанционно открываться с пульта или при помощи домофона, желательно привлечь специалистов для монтажных работ. Более простые системы можно устанавливать и самостоятельно. В целом, установка любого электронного замка сравнительно проста, и при необходимости все работы можно произвести в одиночку.

Если замок устанавливается на калитку, следует учитывать следующие моменты:

  • Масса калитка;
  • Габаритные размеры;
  • Направление движения при открывании и закрывании.

Советы и порядок действий при самостоятельном монтаже

В каждом конкретном случае, точный процесс установки может несколько отличаться от представленного ниже, поскольку и моделей запорных устройств, и различных калиток великое множество. Тем не менее, общая последовательность действий практически не изменяется: устанавливая электронный замок на калитку, можно пользоваться инструкцией ниже.

Пошаговый процесс установки:

  1. Сначала нужно определиться, в каком именно месте запирающее устройство будет находиться на калитке. Легче всего это сделать, приложив замок к поверхности. По соображениям безопасности желательно размещать запоры посредине: в этом случае теоретическим злоумышленникам будет непросто отогнуть край или выломать замок.
  2. При выборе места для установки также необходимо следить за длиной запирающих элементов/засова — длины должно быть достаточно для надежной защиты. В случае с магнитными системами электромагнит располагается ближе к наружней части — опять же, по законам физики калитку или дверь будет в разы сложнее выломать.
  3. Далее, нужно сделать пометки во всех местах, где нужно будет просверлить отверстия. Желательно разметить расположение всех элементов, чтобы во время работы не было неприятных сюрпризов.
  4. По сделанным замерам производится высверливание всех необходимых отверстий, в том числе и под замочную скважину.
  5. На следующем шаге устанавливается корпус. Установку следует производить без внешней крышки и не затягивая крепежные элементы. После установки следует провести тест: проверить, нормально ли открывается и закрывается система при помощи ключа.
  6. В случае, если при открытии и закрытии никаких проблем выявлено не было, делается следующий шаг: просверливание отверстий во внешней части калитки. При помощи этих отверстий устанавливается панель вызова домофона. В зависимости от выбранной модели, функционал и размеры этой части могут существенно различаться.
  7. Далее, необходимо соединить все части системы проводами: кнопку, замок и систему вызова домофона. От правильности подключения системы зависит вся ее работоспособность, поэтому подключение необходимо производить в точном соответствии с инструкцией производителя, идущей в комплекте.
  8. После соединения всех частей системы производится финальное подключение проводов к блоку питания и домофону с трубкой.

Только после того, как система окончательно смонтирована и протестирована, на уличную часть устанавливается защитный корпус. Для максимальной надежности электрозамок на калитку следует прикрыть декоративным козырьком, чтобы защитить от постоянного попадания воды и грязи. На этом установка электромагнитного замка на калитку выполнена, и системой можно начинать пользоваться в штатном режиме.

Общие сведения

Механизм

Сложность заключается в том, что когда нужно подключить электромеханический замок для калитки, часто еще требуется дополнительно подключить домофон, видеодомофон, сигнализацию, панель с кнопками и др.

Типы электромеханических замков

Накладные. Внешне не отличим от простого накладного замка. В случае неожиданного отключения электричества, наружное размещение замка позволит без особого труда открыть калитку. Внутри тоже предусмотрен механический элемент для принудительного открытия, поэтому вам не стоит беспокоиться, что створка будет заблокирована в запертом положении.
При наличии электромеханического замка калитка открывается как наружу, так и внутрь — для этого выбирается соответствующая модификация

Помимо этого, обратите внимание на расположение корпуса замка, ведь они отличаются для право- и левосторонних створок.

Врезные. Такие электромеханические замки устанавливаются и на входные двери, и на ворота

Усовершенствованные модели оснащаются дополнительными засовами (вертикальными ригелями), а также связываются с домофонами. Подобный замок будет подходящим для ворот из профилированного листа (профнастил).

Для того, чтобы открыть/закрыть калитку, используются специальные электронные ключи или магнитные карточки. Часто считывают код с отпечатка пальцев или таблетки. Они бывают разных типов. Есть несколько моделей, на которые команда “открыть/закрыть” подается удаленно.

Электромеханический замок на уличную калитку имеет отличительную особенность. Для его блокировки существует соленоид или возводящий ригель. Дополнительная система безопасности подключается отдельно. Комплект электромеханического замка на калитку предполагает наличие набора ключей, ответной детали, замкового цилиндра и металлического корпуса.

Как работает электромеханический замок на калитку?

Принцип работы такого замка основывается на воздействии возводящего ригеля, имеющего контакт с пружиной спирали. Чтобы дверь осталась закрытой, ригель входит в ответную часть. Если же замок имеет соленоид, произойдет напряжение и пружинный фиксатор сбросится. Ригель входит в замок и дверь раскрывается. Если калитка захлопнется, то замок вновь закроется. Обычно подобные замки открываются нажатием кнопки.

В то же время существует возможность обычной механической разблокировки замка с предоставленными в комплекте ключами

Это особенно важно, когда срочно надо выйти из дома или, наоборот, зайти, а электроэнергия отключена

Помимо размещения, электромеханические замки на калитку классифицируются также в соответствии с принципом работы. В зависимости от принципа блокировки  механического засова, устройства подразделяют на:

Моторные. В подобном замке находится миниатюрный электродвигатель (на 24 В). В силу того, что защелка в закрытом положении находится постоянно под давлением, отжать ригель не предоставляется невозможно. Имеются модели, которые позволяют выбирать количество ригелей. Например, в течение дня используется один ригель, а в ночном режиме запирается на два и более. Это значительно повышает безопасность. Моторные замки несложно установить на ворота самостоятельно.

Электрозащелки. Считаются практически идеальными электромеханическими замками на калитку. Фиксатор разблокируется, как только подадут напряжение от контролера, и защелка откроется одним поворотом ручки. Эта вполне удобная конструкция, т.к. при желании можно оставлять калитку приоткрытой.

Электроблокирующие. Такие типы замка предполагают наличие магнитной карточки или специального ключа. В закрытом положении защелка входит в паз на запорной планке и створка фиксируется. При желании открыть калитку, нужно подать электропитание. В этом случае фиксатор пружины сбросится и защелка зайдет обратно в корпус.

Соленоидные. Еще одна разновидность замков, где движение ригеля осуществляется под воздействием магнитного поля. Открыть калитку иначе невозможно

Поэтому всегда важно помнить о наличии тока в сети.

Важно знать! Модели с электронной блокировкой оснащены достаточно мощными запорными пружинами, потому ригели укомплектовываются твердосплавной изностойкой насадкой

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Советы специалистов

Основным фактором является электрический либо механический способ открытия замка. Последняя конструкция стоит дешевле. Количество вероятных цифровых комбинаций также играет немаловажную роль. С большей комбинацией кодов уменьшается возможность взлома с помощью подбора цифр

Это тоже следует взять во внимание

Перед установкой на калитку из профнастила

Панель управления – оптическая либо кнопочная. Кнопочный замок более популярный. Оптический вариант встречается не настолько часто. Его принцип работы – крепление пальца на специально установленных участках с инфракрасным излучением. Открывание замка производится во время соотношения лучей с указанной комбинацией цифр. Чаще всего панель оборудована защитой из прочного стекла.

С учетом вида открывателя конструкция может иметь круг, где происходит ввод цифрового кода, или кнопки. Изделия с кнопками более надежны, так как они автоматически запирают входную дверь после закрывания. Минус – малое количество возможных кодовых комбинаций.

На складе

Как подключить домофон: основные примеры схем

Схемы подключения, которые можно осуществить своими руками, подразделяются на три категории:

Очень сложные схемы обычно используются в домах с множеством квартир.

Более упрощённый вариант подразумевает соединение в одну цепь домофона и замка.

Так называемая, третья разновидность схем предельно проста, разобраться с ней сможет человек даже с начальными навыками в электрике.

Подключение домофона в многоэтажном доме – это сложная схема, о которой тоже следует упомянуть, как о примере соединения большого количества устройств в одну сеть. Такие глобальные системы имеют высокую стоимость, именно поэтому устанавливаются путём общих денежных вложений всех жильцов дома.

Схема подключения домофона для многоквартирного дома

Представленная ниже схема подключения домофона с электрозамком считается стандартной для оборудования систем сообщения в частных домах.

Стандартная схема для домофона с электроуправляемым замком

Посредством данной схемы чаще всего производится соединение домофона и дверного (воротного) электрозамка в общую цепь.

Знания базовых основ в электрике вполне достаточно для осуществления самостоятельного подключения домофона.

Таким образом, сам приёмник располагается в помещении, от него прокладывается пара кабелей – трёхжильный и четырёхжильный. Трёхжильный провод необходим тогда, когда подразумевается дополнительная установка камеры видеонаблюдения. Также альтернативой может послужить единый многожильный кабель, в этом случае придётся согласовывать подключение видеодомофона по цвету жил. Жилы подключаются поочерёдно, согласно схеме. Дополнительно через понижающий блок питания следует произвести подвод электроэнергии к датчику изображения и вызывной панели домофона.

Пример следующей схемы довольно прост. Замок здесь не предусмотрен, подключение домофона своими руками обеспечивается при помощи четырёх проводов.

Таким образом, производится согласование между наружным блоком вызова и внутренним ответным блоком. Два кабеля отвечают за подачу питания, остальные два отвечают за аудио- и видеосигнал. Контакты внутреннего и наружного блока соединяются между собой отдельным проводом, что даёт возможность видеть, слышать то, что происходит за воротами.

Выбираем монитор и панель вызова

К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:

  1. кнопки записи изображения;
  2. кнопки позволяющие программировать камеру;
  3. включать подсветку пространства перед калиткой и прочее.

Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.

Подбираем инструменты и комплектующие – готовимся к монтажу системы

После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.

Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.

  • Бокорезы и плоскогубцы;
  • плоские и крестообразные отвертки разных размеров;
  • паяльник с припоем;
  • электродрель и сверла;
  • вольтметр или мультиметр.

Подключаем электромеханическое запирающее устройство с видеодомофоном

После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.

  1. Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
  2. К вызывной панели необходимо подключить замок согласно указанной схеме.
  3. Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
  4. Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
  5. Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.

Переходим к монтажным работам

Монтаж электромеханического замка может занимать от 40 минут до нескольких часов и зависит от наличия у вас необходимого опыта, а также от типа замка.

Накладные устройства более просты в установке, а врезные несколько сложнее. Но если вы имеете опыт общения с дрелью и болгаркой, то особых проблем у вас не возникнет.

  • Для установки замка вам потребуется:
  • Купить запирающий механизм;
  • Подготовить дрель или перфоратор;
  • Нанести разметку.

Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Для этого необходимо заранее отметить места, где будут выполняться отверстия под крепление и размещение личины.

Данный этап самый ответственный. От того насколько точно и аккуратно будут выполнены эти работы зависит дальнейшее выполнение установки. После того как нанесена разметка, выполняют отверстия с резьбой под винты.

В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Аналогичная работа должна быть выполнена и с противоположной стороны двери в месте соединения профиля и рамы.

Смотрим видео, производим установку:

Кабель подводится к ближайшей монтажной коробке, на ней же устанавливают считыватель и блок вызова. Если имеются места, где происходит перегиб провода, в них он помещается в металлическую или пластиковую трубу. Для увеличения срока службы провода могут быть помещены в кабель-каналы. Особенно актуально это для электромеханических замков на калитке.

Ответную часть располагают в соответствии со спецификой конструкции дверной рамы. Она может быть выполнена двумя способами:

  • Размещением под ответной частью металлической пластины;
  • Вырезанием необходимого проема болгаркой в дверной раме.

Мы рассмотрели общую схему установки накладного электромеханического замка. Но могут быть и другие варианты монтажа, например, на металлическую дверь. Своя схема и у врезных моделей.

На что обратить внимание

Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.

Перед покупкой внимательно изучаем приложенную документацию

Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.

Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.

Рекомендации знакомых и советы специалистов будут весьма кстати при выборе

Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.

Описание кодовых замков

Кодовые замки представляют собой надежные запорные элементы, механизм в которых отличается повышенной сложностью, что исключает вероятность подбора кода и открытия калитки злоумышленником. Если ранее подобные кодовые замки использовались исключительно в сверхпрочных сейфах, то сегодня они с успехом применяются частными домовладельцами и дачниками, которые устанавливают их на калитки и ворота, предупреждая доступ на приусадебную территорию посторонних.

Замки отличаются, как минимум, размерами

Предлагаемые сегодня покупателям кодовые замки отличаются компактными габаритами, что позволяет с легкостью устанавливать их на калитках, выполненных из профнастила и других материалов. Все монтажные работы можно выполнить самостоятельно с сохранением гарантии на запорное устройство. Благодаря имеющемуся выбору можно подыскать различные модификации кодовых замков, которые будут различаться степенью своей защиты, габаритами, типом, различными иными характеристиками и стоимостью.

К преимуществам замков этого типа принято относить следующее:

  1. Легкость и удобство установки.
  2. Доступная стоимость.
  3. Широкий ассортимент моделей.
  4. Надежность функционирования.
  5. Долговечность и беспроблемность эксплуатации.

В этом видео вы узнаете, как установить замок:

Наличие такого кодового замка на калитке частного дома или дачи избавляет от необходимости постоянно носить с собой ключи, которые можно просто забыть или потерять. Всё, что потребуется знать, — установленный пользователем код, который у многих моделей можно поменять, это обеспечивает простоту использования таких запорных устройств и их максимально возможную надежность.

Даже замки бюджетной категории, которые имеют доступную стоимость, отличаются максимальной долговечностью, надежностью и простотой эксплуатации. Их установка и последующее использование не потребуют каких-либо особых знаний, а благодаря своей конструкции они способны обеспечить максимальную безопасность приусадебной территории.

В отличие от классических навесных запирающих устройств, даже простейшие кодовые врезные замки отличаются безопасностью и имеют высокие показатели взломоустойчивости.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

  1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
  2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
  3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
  4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

  • нельзя отпереть отмычкой;
  • можно крепить в местах частой эксплуатации двери;
  • нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

  1. Сдвиговые.
  2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Электронные устройства

Эти механизмы отличаются высокой стоимостью, однако и надежность их, не ниже. Электронный замок, для создания которого используются высокие технологии, усиленные крепким механизмом, считается неуязвимым.

Всю работу координирует блок управления, именно он принимает информацию, в ответ на которую подает сигналы. К примеру, заблокировать замок, либо открыть/закрыть калитку.

Запорный агрегат получает информацию через сканер, находящийся на лицевой части калитки. Он может принимать радио или инфракрасный сигналы. Современные модели могут быть оснащены прибором по снятию отпечатков пальцев тех субъектов, что имеют право проходить на территорию. Некоторые сканеры могут считывать простую штрих-карту или, даже радужку человеческого глаза.

Самостоятельный монтаж

Вначале замки с кодом на калитку требуют разметки. Крепление производится шуруповертом и саморезами

Внимание нужно обращать на полотно и интервал зазора между опорным столбом забора и створкой, который не должен превышать 0,4 см

Механический вариант

Следующий этап – крепеж замка на калитку и ручки. Весь процесс начинается, когда снята задняя крышка. Если конструкция с успехом установлена, задняя крышка крепится на своем месте. Чтобы убедиться в работоспособности системы, необходимо нажать комбинацию установленного кода.

Монтаж замка производится с замеров. Для точного снятия параметров нужно использовать маркер и ответную часть конструкции

Также необходимо учитывать, что неосторожное выполнение отверстий около главной части замочной конструкции зачастую приводит к растрескиванию поверхности

Чертеж замка

Во время монтажа кодового электрозамка нужно соблюдать электрическую безопасность. Так как этот вид устройства работает за счет электроэнергии, установка должна начинаться со сверления панели для ввода цифрового кода. Затем на участке сверления устанавливается провод. Дальнейшие этапы установки такие же, как и во время крепления механического замка.

Подробный монтаж с пояснениями представлен ниже на видео.

Электромагнитный замок

Уличный замок имеет в своей комплектации следующие элементы:

  • кнопки набора кода;
  • непосредственно замок, якорь, планки, крепежные элементы, уголок;
  • контроллер;
  • электронный считыватель;
  • блок питания;
  • набор ключей.

Схема подключения

Инструкция по монтажу:

  1. Во входных дверях в первую очередь нужно сделать отверстия для саморезов.
  2. После этого крепится непосредственно замок.
  3. Далее на створке должна устанавливаться планка, при помощи которой производится открытие.
  4. Затем производят проводку электрического кабеля. Механизм крепится на ограждении или непосредственно на калитке.
  5. На входе ставится контроллер электромагнитного ключа.
  6. С внутренней части должна находиться кнопка, открывающая калитку без ключа.
  7. На завершающем этапе монтажа электрический провод крепится к клеммам входного устройства.
  8. Программирование производится с учетом инструкции, находящейся в комплекте с изделием.

Схема подключения электромагнитного изделия

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
