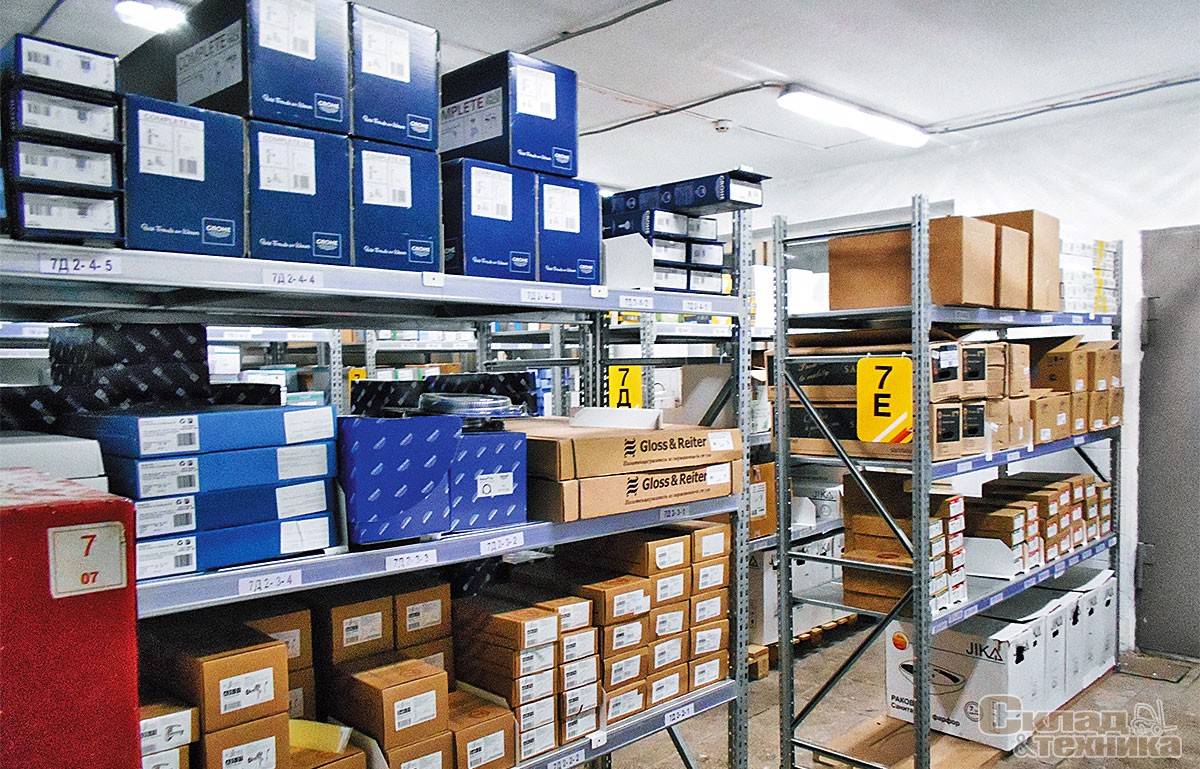

Полочные и среднегрузовые стеллажи
В отдельную группу можно выделить среднегрузовые и полочные стеллажи.
Сейчас на российском рынке представлена продукция большого количества производителей полочных стеллажей. Как правило, их системы не являются взаимозаменяемыми и не унифицированы, но это относится к производителям любых стеллажных систем.
В сравнении с фронтальными стеллажами среднегрузовой тип этого оборудования отличается оптимизированной металлоемкостью конструкции и более низкой стоимостью, что при размещении конкретного ассортимента и небольшом весе хранимого груза делает использование данного оборудования более рентабельным.
С точки зрения конструктива, полочные и среднегрузовые стеллажи аналогичны палетным (фронтальным) системам и состоят из сборно-разборных рам и балок. Крепление горизонтальной балки к вертикальной стойке осуществляется за счет кронштейнов с зацепами, что позволяет легко менять высоту хранения, не проводя разгрузку и демонтаж всей конструкции. Шаг крепления балки у каждого производителя свой и варьируется от 30 до 150 мм. Для установки конкретного по ширине типоразмера полки в балках предусмотрен специальный паз (выборка) или полка имеет специальные вырезы и надевается непосредственно на балки.
Также некоторые производители до сих пор используют болтовую систему крепления. Она не так удобна и функциональна, как система с зацепами, но незначительно дешевле.
Среднегрузовые стеллажи используются не только в терминалах и на складах, а имеют более широкое применение. За счет меньших габаритов их можно устанавливать на производстве, в бытовых помещениях, торговых залах и архивах. Хорошая грузоподъемность и адаптируемость под конкретные цели и задачи делает среднегрузовые и полочные стеллажи хорошей альтернативой фронтальным конструкциям.
Материалом полки может служить любой материал в форме плит: фанера, ДСП, ЦСП, ПВЛ или решетчатый сварной настил. Производители систем также гнут полки из оцинкованного листа разной толщины в зависимости от требований заказчика и нагрузки. В случае особых требований ГО и ЧС в полках могут быть сделаны отверстия или перфорация. Это необходимо для того, чтобы при возникновении пожара вода из системы пожаротушения, как правило, расположенной под кровлей, могла свободно достичь зоны возникновения огня на низких уровнях хранения. Правда, при плотном размещении коробок или грузов воде будет трудно проникнуть на другой уровень хранения, в зону возгорания. Тем не менее, использование так называемого перфорированного настила часто рекомендуется и прописывается в соответствующих разделах разрабатываемой проектной и нормативной документации как жесткое требование к устанавливаемому технологическому, т.е. стеллажному оборудованию.
Дополнительные удобства в гараже
Большой гараж следует обустроить дополнительными элементами, а не только местами под инструменты, запчасти, колеса и отходные материалы. Некоторые приспособления облегчат проведение технических работ. Верстак — очень полезен в гаражном помещении, это стол со многими дополнительными удобствами: тумбочками, полками, ящиками, локальной подсветкой, розетками, тисками. Еще одно практичное и функциональное устройство — мойка. Она обеспечит постоянный доступ к воде. Благодаря этому можно быстро убирать и мыть помещение, машину, детали. Для проведения ремонта автомобиля необходимо сделать смотровую яму, если ее изначально не было. В тесном помещении стоит также выделить место под погреб для хранения солений и овощей. Если гараж используется весь год — понадобится провести вентиляцию и установить отопительную систему. В стеллажной конструкции можно организовать небольшой закрытый шкаф.
Допустимая нагрузка
Шины, мотор, гаечные ключи – все это достаточно тяжелые вещи, и полки под ними не должны прогибаться и ломаться. Потому, снова-таки, продумайте, что вы будете хранить и изучите характеристики стеллажа при его покупке. Среди прочих там будет нагрузка, которую выдерживает полка и секция стеллажа.
Самые «нежные» стеллажи выдерживает до 60 кг на полку и 350 кг на секцию. Для более-менее серьезных нагрузок лучше брать эти модели, которые выдерживают до 100 кг на полку и до 500 кг на стеллаж. Более крепкие модели выдерживают 140 кг на полку и 750 кг на стеллаж. Есть и максимально прочные модели, которые выдерживают нагрузку 1000-3000 кг на полку. Необходимость в таких конструкциях есть, разве что, в автомастерских, когда надо хранить несколько комплектов колес, среди которых могут быть и грузовые.
Допустимая нагрузка
Шины, мотор, гаечные ключи – все это достаточно тяжелые вещи, и полки под ними не должны прогибаться и ломаться. Потому, снова-таки, продумайте, что вы будете хранить и изучите характеристики стеллажа при его покупке. Среди прочих там будет нагрузка, которую выдерживает полка и секция стеллажа.
Самые «нежные» стеллажи выдерживает до 60 кг на полку и 350 кг на секцию. Для более-менее серьезных нагрузок лучше брать эти модели, которые выдерживают до 100 кг на полку и до 500 кг на стеллаж. Более крепкие модели выдерживают 140 кг на полку и 750 кг на стеллаж. Есть и максимально прочные модели, которые выдерживают нагрузку 1000-3000 кг на полку. Необходимость в таких конструкциях есть, разве что, в автомастерских, когда надо хранить несколько комплектов колес, среди которых могут быть и грузовые.
Секреты организации пространства
Опыт многочисленных владельцев гаражей подсказывает, как правильно разместить все на полках стеллажа, чтобы все поместилось и ничего не упало. Вот некоторые советы, к которым не мешало бы прислушаться:
- лучше всего ставить стеллаж под длинной стеной гаража;
- наиболее часто используемые вещи хранят на полках, к которым проще подобраться. Все, что необходимо от случая к случаю, можно разместить повыше;
- под потолком лучше не ставить емкости, которые можно будет опрокинуть на себя при попытке достать с верхней полки. Вообще канистры с легковоспламеняющимися жидкостями лучше хранить на нижних полках подальше от электрической проводки;
- при наличии большого количества инструмента можно выделить для него отдельную деревянную полку, в которой сделать необходимое количество отверстий. В них вставляют отвертки, и в итоге процесс поиска заметно упрощается;
- для размещения ключей отлично подойдут перфорированные панели, на них крепятся крючки, за которые прекрасно держатся ключи. Такую панель можно сделать частью стеллажа или вынести за его пределы;
- для ручного электрического инструмента можно предусмотреть выдвижные ящики, или же хранить его в полках верстака, если таковой присутствует;
- чтобы упростить процесс уборки, некоторые предпочитают использовать полки из металлической сетки. Пыль на них не задерживается, легко падает на пол, откуда убрать ее намного проще;
- шины хранят на нижних полках, причем сами полки снимают, оставляя лишь горизонтальные перекладины. На полке глубиной 40 см и длиной 1 м помещается до 5 покрышек для легкового авто.
Покупая готовый стеллаж, выясните, как давно производитель работает на рынке, довольны ли пользователи его продукцией, какие материалы он использует, как защищает от негативного воздействия влаги, какие гарантии дает. Если есть время и возможность, можно попробовать соорудить стеллаж своими руками, на помощь вам придут следующие видео.

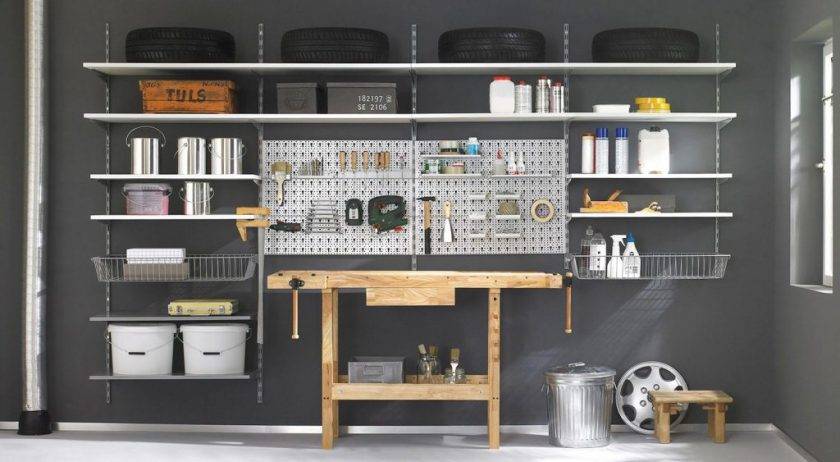

– свободный пол в гараже, кладовке, мастерской; – нет боковых стенок и рам; – «обходим» гаражные коммуникации, двери, окна, щитки, прочие преграды; – легко меняем металлическую конструкцию под потребности и настроение.
Наша система для гаража вмещает любые неудобные в хранении вещи — от колёс и косилок до инструментов, болтов и шурупов. Это простой конструктор – распределение и состав элементов меняется легко и с удовольствием.
Для монтажа гаражной системы хранения просто закрепите горизонтальную шину на стене, вертикальные несущие зацепляем к шине, они свободно перемещаются, крепим их к стене в случае значительной нагрузки на полки, остальные элементы навешиваем на вертикали легко и быстро – Ваш стеллаж готов.
Материалы
Традиционно стеллажи делают, конечно, из металлических элементов. И это понятно — они надежны, прочны и огнестойки. Нужно порой даже специально прилагать усилия, чтобы что-то поломалось или вышло из строя. Но металл тяжел, а его черные сорта еще и склонны ржаветь. В повседневной практике, даже в солидных организациях, порой применяют деревянные системы хранения.
Правда, их приходится защищать специальными пропитками от огня, воды, биологического разложения. Металл и дерево близки в том, что достаточно просто тщательной обработки для придания им аккуратного вида. Сложнее работать с пластмассами. Они хуже обрабатываются и чаще повреждаются даже при осторожных манипуляциях. Потому пластик и стекло используются лишь как дополнения к металлу и древесине (за редким исключением, и каждое такое исключение прорабатывается, просчитывается инженерами особо).
Деревянные полки с каркасом из металла
Стеллаж с металлическим каркасом
Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.
Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.
Материалы и инструменты, необходимые для работы
Уголки для стеллажа в гараже
Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.
Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.
Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.
Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.
Для работ потребуется следующий набор инструментов:
- дрель (шуруповёрт)
- болгарка
- ножовка по дереву
- уголок
- уровень
- сварочный аппарат (опционально)
Порядок изготовления
Каркас стелажа из уголка
Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.
После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:
По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки
Производится разметка стоек в тех местах, где к ним будут приделываться полки
Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)
При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной
Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками
Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов
Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку
На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки
После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса
Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
ВИДЕО: Универсальные полки своими руками
Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы
Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)
Выбираем вид
Конструкция будущего изделия, в первую очередь, будет зависеть от общей площади гаража и места, отведенного под полки. Разберем основные конструкции металлических стеллажей для гаража:
Стационарные
Стационарный стеллаж
Системы хранения данного вида проектируются по определенным размерам и монтируются в точно указанное место. Зачастую владельцы гаражей используют именно такой тип;
Стеновые
Стеновой стеллаж
Такие настенные варианты крепят в непосредственной близости к стене. Отличительной чертой таких стеллажей является возможность эксплуатации только с одной стороны;
Островной стеллаж
Такой вид позволяет обеспечить подход к стеллажу со всех сторон;
Передвижные
Передвижной стеллаж
Тележка или ролики, на которые установлена основная часть конструкции, позволяют передвигать ее по периметру гаража. Недостатком в данном случае считают невозможность хранить габаритные и массивные объекты;
Разборный стеллаж
Данная модификация позволяет менять количество, место положение и размеры полок на стеллаже;
Подвесные
Подвесная полка
Стеллажи такого типа крепят под потолком или на стену. Это позволяет сэкономить полезную площадь на полу гаража, однако, как и для передвижных вариантов, необходимо контролировать вес вещей, хранящихся на таких стеллажах;
Вращающиеся
Вращающийся стеллаж
Такие варианты очень удобны для хранения мелких рабочих инструментов. Если сделать такой стеллаж еще и передвижным, то он станет незаменимым помощником в работе;
Модульные
Модульный стеллаж
Современный вид, устройство которого позволяет видоизменять его, в зависимости от ваших потребностей.
Виды изделий
Стандартный консольный стеллаж представляет собой систему вертикальных и горизонтальных элементов-стоек, зафиксированных посредством балок. Конструкции делят на виды в зависимости от назначения, способа изготовления, категории грузоподъемности, варианта расположения консолей, возможности разборки, наличия настила и степени мобильности.
В зависимости от вида стоек, изделия бывают:
Односторонние. Содержат опорные Г-образными стойки. Монтируются по периметру склада, вплотную к стене и отличаются повышенной грузоподъемностью.
Двусторонние. Снабжены опорными Т-образными стойками. Устойчивые конструкции с равномерным распределением весовой нагрузки.
Другие разновидности стеллажей:
Изделия на мобильных основаниях. Конструкции перемещаются по рельсовым направляющим посредством электроприводов.
Мезонинные стеллажи. Сборно-разборная продукция со стойками. Является основанием открытой площадки для хранения.
Cамонесущие консольные стеллажи. Выдерживают не только вес товаров, но и нагрузку от конструктивных элементов кровли и стен помещения.
