Калитка с элементами ковки своими руками: фото кованых ворот из профлиста

Варианты оформления

Кованые элементы заметно улучшают внешний вид забора. Если на изготовление подобного ограждения для участка бюджет неограничен, то, используя авторские работы, можно создать действительно неповторимую конструкцию. Однако даже при использовании штампованной ковки с профлистом тоже получается хорошее сочетание. Забор, и, в частности, ворота с калиткой, украшенные ковкой, приобретают эстетичный и представительный вид. Наиболее распространенными коваными элементами являются шары, сферы, пики, завитки, бутоны, лозы и т.п.

Если забор сооружается самостоятельно, необязательно обладать умениями в рисовании, поскольку всегда можно воспользоваться шаблонами. После составления эскиза останется подобрать необходимые элементы, собрать их в единое ажурное изделие, закрепляя на каркасе тем или иным способом. Кованая штамповка, предназначенная для быстрого монтажа, не только придает ограде красивую внешность, но и усиливает жесткость конструкции.

В дополнение ко всему, забор можно оформить ковкой в разных стилях, выбрав один из предпочтительных. Для многих по вкусу приходится классический вариант. Металлические украшения окрашивают в бронзовый или золотой цвет, а орнамент растений повторяют.

Для массивных заборов более уместно готическое направление, которому присущ простой и строгий рисунок.

Одним из вариантов оформления является стиль хай-тек, который подойдет для тех, кто не очень любит цветочные детали и прочие украшения. Абсолютно противоположный хай-теку – стиль барокко. В нем, напротив, применяется множество элементов растительной тематики и другие. Такой забор как будто специально выставлен на всеобщее обозрение.

Модерн выделяется своей красотой, но для него нехарактерны четкая геометрия и симметрия: ему присущи плавные линии

Однако именно этими моментами он притягивает к себе внимание

Независимо от выбранного дизайна забора из профлиста с ковкой, смотреться такое ограждение всегда будет выигрышнее, чем просто из металлопрофиля. К тому же при должном уходе такая конструкция прослужит довольно длительный срок.

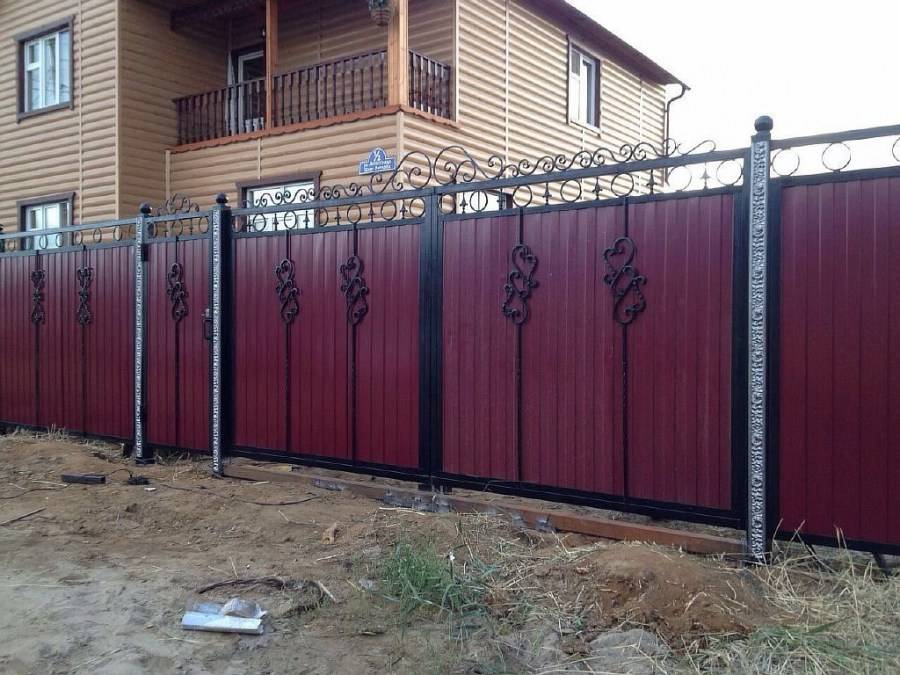

Забор из профлиста с элементами ковки выглядит очень дорого, а как сделать его своими руками, пошагово было рассмотрено с фото-примерами всех этапов строительства в этой статье. Если есть желание сэкономить и сконструировать что-то самостоятельно, то такое ограждение вполне по силам будет каждому хозяину. Главное, ко всем этапам подойти ответственно, соблюдая последовательность действий.

https://www.youtube.com/watch?v=25yisjvulOc

Преимущества комплексных ворот

Ворота и калитки можно ставить деревянные, глухие металлические, ажурные кованые – вариантов на сегодняшний день различными фирмами-производителями, да и частниками, предлагается великое множество. Однако каждый из этих вариантов имеет недостатки, которых лишены ворота и калитки с элементами ковки, защищенные профнастилом. Перечислим основные преимущества.

  • Невысокий вес, в отличие от глухих металлических ворот, которые все же весят немало. И их установить самостоятельно, без посторонней помощи практически нереально. Кроме того, из-за тяжести такие конструкции со временем будут перекашиваться, то есть требовать постоянного отслеживания состояния и текущего ремонта.
  • Долговечность. Ворота из профнастила с элементами ковки прослужат хозяину куда дольше, чем деревянные или простые металлические.
  • Эстетичность. Кованые элементы придают воротам элегантный и ажурный вид, чего трудно добиться от обычных глухих образцов.
  • Надежная защита. Ажурные кованые конструкции, конечно, очень красивы, но через них двор просматривается насквозь, отчего хозяева чувствуют себя неуютно, а недоброжелатели получают возможность «присмотреть добычу». Кроме того, через решетки без труда проникают бродячие животные, которые никому на личной территории не нужны. Профлист с элементами ковки защищает и от посторонних взглядов, и от стай одичавших собак.

Надежная защита дома

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

  • легкость;
  • высокая жесткость;
  • простой раскрой;
  • быстрота сборки конструкции;
  • длительной срок эксплуатации;
  • изделия из этого материала красиво выглядят в течение долгого времени;
  • возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Преимущества калитки из профнастила в сочетании с коваными изделиями

Профлист производится крупными заводами, небольшими фирмами, а также индивидуальными предпринимателями. А используется при выполнении строительных и ремонтных работ по облицовке стен нежилых помещений, таких как склады, гаражи, хозяйственные постройки. Он находит широкое применение при возведении крыш, заборов, различных ограждений. Поэтому две основные его разновидности – это стеновой и кровельный профнастил.

  • привлекательный вид;
  • долговечность;
  • лёгкий вес;
  • влагостойкость;
  • возможность ручной обработки;
  • устойчивость цвета при долгом пребывании на солнце;
  • возможность гармонично сочетания с другими строительными материалами.

Если калитку дополнить коваными элементами, то она приобретает неповторимый вид произведения искусства

Она заставляет обращать на себя внимание, вызывая уважение к её хозяину. Металлические детали не только украшают, но и повышают жёсткость, прочность конструкции

Однако профнастил и элементы ковки не лишены отрицательных факторов.

Вариант дизайна калитки и ворот из профнастила с элементами ковки

Створки

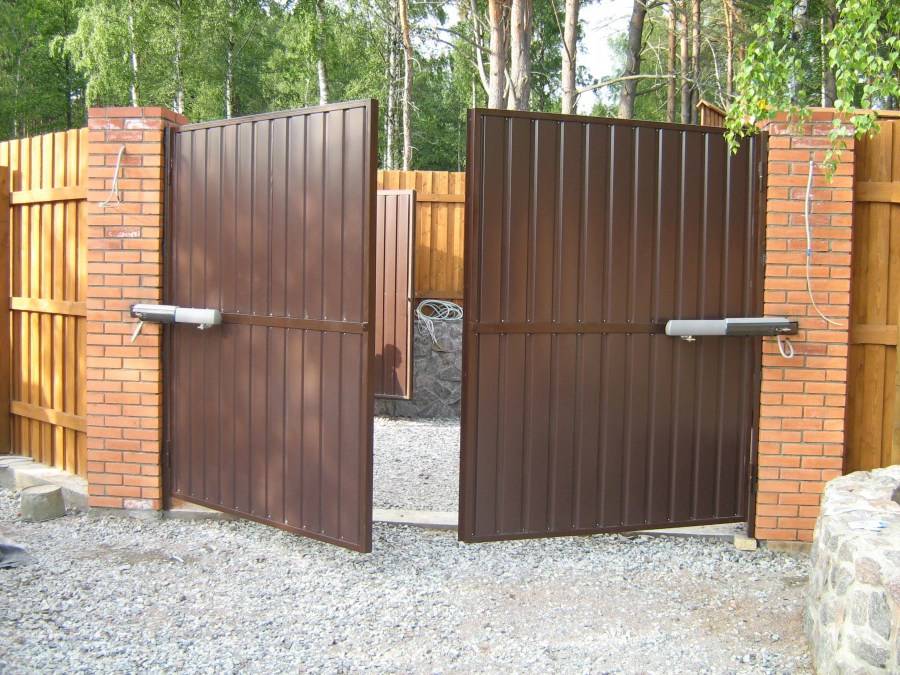

Створки для такого устройства, как распашные ворота, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

  • крестообразными;
  • горизонтальными;
  • закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Материалы

Для изготовления кованых калиток могут быть использованы разные материалы:

  • древесина;
  • металл.

Дизайн кованой калитки вы можете разработать самостоятельно

Деревянные элементы — это заполнение полотна, обеспечивающее приватность (отсутствие обзора с улицы) и выполняющее несущие функции для кованого декора. Как правило, деревянное полотно набирают из вагонки или простых обработанных досок. Создают плотный настил, вставленный в рамку обвязки, а с лицевой (уличной) стороны устанавливают декоративные элементы. Они могут крепиться на деревянной основе или жестко соединяться с обвязкой или металлическим заполнением.

Металлические элементы представляют собой основу калитки. Это и рамка (обвязка), и заполнение полотна листовым материалом (может быть использован плоский лист или профнастил), и декоративные элементы (ковка). Как правило, рамку изготавливают из стальной трубы круглого или прямоугольного сечения. Это дает объем обвязке, но позволяет снизить ее вес.

В кузнечном ремесле существует множество стилевых направлений, применимых к любым кованым изделиям

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Это важный момент, так как избыточная нагрузка на петли значительно уменьшает срок их службы. Декоративные элементы изготавливают разными способами — гнут стальную полосу или пруток, часто используют украшения из трубы прямоугольного сечения.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Выбор материала зависит от разных факторов:

  • конструкция полотна забора;
  • степень прозрачности полотна;
  • стиль оформления забора;
  • предпочтения или уровень навыков владельца дома.

Изысканно и благородно

Примечательно, что большинство пользователей предпочитает создавать калитки со сплошным заполнением полотна. Это дает несомненные преимущества — ковка располагается на равномерно окрашенном фоне, что позволяет лучше рассмотреть декоративные элементы. Кроме этого, визуальная прозрачность ограждения устраивает далеко не всех. Плотный сплошной забор в сочетании с ажурной калиткой выглядят как совершенно разные элементы, поэтому предпочтение отдается сплошному заполнению обвязки.

Украсить калитку можно с помощью оригинальных кованых элементов

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Создание кованой калитки своими руками

Непосредственно началом работы над созданием кованой калитки является создание эскиза ее узора и начинается с рисунка на бумаге. Эскиз составляется с учетом возможностей и личного вкуса автора-исполнителя. Для расширения кругозора рекомендуется пересмотреть множество снимков красивых калиток и поинтересоваться, что предлагают в магазинах торгующих готовыми коваными элементами.

Выбирайте то, что радует ваши глаза, и разместить это на созданном вами рисунке.

Когда материалы и детали приобретены, приступайте к изготовлению каркаса. Для этого используют профильную трубу сечением примерно 30 х30. Этого будет достаточно для придания раме необходимой жесткости.

Каркас свариваете на столе или просто на ровной поверхности. Угловой сварочный шов каркаса должен быть сделан как можно ровнее.

Варим каркас калитки

После этого внутреннее пространство каркаса заполняется коваными вами и купленными элементами, согласно созданному эскизу. Детали, при помощи сварки, по очереди привариваются к каркасу. При этом работу выполняют так, чтобы сварные швы накладывались на изнаночной стороне калитки и были скрыты от взгляда.

Приобретенные кованые элементы устанавливаются последними.

Каркасная кованая калитка

Размещение элементов ковки

Сегодня используют два варианта создания кованых декоративных деталей. Первый из них называют холодным. Необходимую форму металлу придают посредством выгибания без использования высоких температур. Стоят такие элементы недорого, ассортимент готовых изделий достаточен, чтобы при наличии минимальной фантазии достаточно эффектно украсить калитку и ворота. Среди минусов таких решений можно отметить меньшую в сравнении с кованными традиционным способом деталями износостойкость. Плюс — доступность, позволяющую создать оригинальную калитку при минимальных финансовых затратах.


Ассортимент штампованных кованых изделий достаточно широк

Горячая ковка дает возможность создавать по-настоящему эксклюзивные детали самых причудливых форм. Минус — сложность самостоятельного изготовления. Необходим не только солидный список оборудования, но и опыт, без которого витиеватая роза может превратиться в унылый бесформенный бутон. Стоить такое решение, заказанное у специалистов, будет в разы дороже, чем штампованные элементы, купленные в ближайшем магазине строительных материалов.


Создание оригинальных деталей посредством горячей ковки

Список элементов, которыми можно украсить и укрепить калитку из профнастила, обширен. Это:

  • ажурные детали, размещаемые по углам калитки, в верхней, средней или нижней ее части;
  • кованые колпаки, защищающие и одновременно украшающие бетонные, кирпичные, металлические опорные столбы;
  • петли для крепления створки, задвижки, ручки, щеколды, подчеркивающие общую стилистику;
  • декор верхней части калитки, ограждения или ворот, который не только украшает, но и защищает от доступа непрошеных гостей;
  • кованый прут, который при умелом расположении на полотне калитки способен стать достойным ее дополнением.


Декорируя калитку ковкой, вы подчеркиваете собственный хороший вкус и делаете экстерьер дома гармоничным

Заранее подготовленные элементы выкладывают на горизонтальной поверхности, создавая необходимый рисунок. Крепятся детали при помощи сварки. После этого все детали и стыки, к которым они приваривались, тщательно шлифуются. Это делает конструкцию максимально долговечной. При необходимости процесс сварки повторяют. Металл обезжиривают, покрывают антикоррозийным составом, не пропуская ни единого шва

Поверхность каркаса и кованых деталей необходимо покрасить, уделяя особое внимание завиткам и хомутам

Классификация и виды ворот

Из профильного металлического листа изготавливают откатные (раздвижные) и распашные ворота. Выбор той или иной конструкции продиктован определенными условиями, а также личным желанием хозяина участка.

Движение створок откатных ворот обеспечивают роликовые опоры, которые скользят по направляющим, приводя в движение створки. Такие ворота часто автоматизируют. Раздвижные ворота нельзя оборудовать встроенной калиткой – именно этот аспект является минусом конструкции, но изготовление ворот не представляет особой сложности, поэтому их вполне можно сделать самостоятельно, имею самые минимальные мастеровые навыки.

Преимущества и недостатки

При изготовлении створки используется профнастил — материал, обладающий рядом бесспорных достоинств, среди которых:

  • презентабельный внешний вид;
  • небольшой вес;
  • долговечность (50 лет и более);
  • устойчивость к выгоранию на солнце;
  • влагостойкость;
  • морозоустойчивость;
  • возможность обработки без использования сложного специнструмента;
  • широкий ассортимент расцветок;
  • доступная цена.


Цвет профнастила может быть любым — от приглушенного до насыщенного

Есть и минусы, а именно: неустойчивость к механическим воздействиям

Профнастил достаточно легко поцарапать, поставить на поверхности забора вмятину при неосторожной установке и т. д

Укрепить и украсить листовой материал можно при помощи элементов, созданных методом ковки — элегантных и вызывающих неподдельно восхищение окружающих.

У металлических элементов, эффектно изогнутых посредством холодной или горячей ковки, также есть недостатки, о которых следует знать перед принятием решения об установке оригинальной створки. Металлические детали подвергаются коррозийным изменениям. Качественно обработать и прокрасить металл нестандартной формы сложно, поэтому со временем краска начинает отслаиваться и портить внешний вид изделия. К минусам можно отнести и высокую стоимость. Минимизировать расходы можно, создав калитку с элементами ковки своими руками.

Теперь калитка

Для нее вам понадобятся:

  • профнастил;
  • труба прямоугольного сечения 60 мм х 40 мм;
  • машинка для шлифования;
  • замок, петли
  • шуруповерт, дрель, саморезы с резиновой шайбой;
  • сварочный аппарат;
  • лопата, бетон, гравий.

Опорные столбики устанавливаем в бетонный фундамент глубиной в один метр. Каркас выполняется из стальной трубы с предварительной очисткой ржавчина и грязи. С вертикальных торцов нужно срезать все углы, подрезание делается под углом в 45°. Главное – выдержать строгую перпендикулярность торцов по отношению к оси. Соединение производится сваркой.

Если площадь калитки больше одного квадратного метра, ей нужно придать дополнительную жесткость с помощью косынок – металлических прямоугольных треугольников. Следующий шаг – обшивка рамы профнастилом, после чего устанавливается замок на высоте 90 см от земли.

Если замок накладной, его размещают с внутренней стороны с соответствием отверстий крепежного элемента и средней поперечной детали каркаса. Для того, чтобы замок был надежно фиксирован, под винт сверлом делается отверстие. Если замок врезной, то вам достаточно разместить весь замок в просверленное в трубке отверстие.

Петли приваривают к опорному столбику на высоте, чтобы между землей и подвешенной калиткой оставалось расстояние в 10 см. Если опоры бетонные, петли фиксируются с помощью закладных пластин. Отбойник размещается на противоположном столбике

Важно правильно определить высоту размещения отбойника

Это делается следующим образом: стойка смазывается материалом, на котором остаются отпечатки от любого прикосновения. Затем замок запирают. Там, где отпечатался след замка, нужно сделать паз для ригеля отбойника.

Декорирование коваными деталями проводят, чтобы декоративная решетка была не первом плане, а профлист служил фоном. Если вы добавите в общий дизайн пару кованых светильников на боковых столбиках, у вас выйдет эксклюзивная и неповторимая по своей элегантности входная группа.

Подготовка к работе

Перед работой подготавливают необходимый материал и инструмент, который потребуется для сборки конструкции и обшивки профлистом. Для проведения расчета необходимого количества материала, потребуется выполнить замер пространства, на котором будет возведено будущее ограждение. При выполнении замера, обозначьте колышками место под ворота или калитку.

При выполнении замера, обозначьте колышками место под ворота или калитку.

Таким образом, определяется длина забора и на основании полученных данных рассчитывают необходимое количество профнастила, лаг и узлов крепления. Эскиз конструкции забора на бумаге позволит, выполнить расчет материла.

Полезное Размеры сетки рабицы для забора

Расчет необходимого материала

Разумеется, владелец будущего ограждения рассчитывает, какое количество материала потребуется для строительства.

То есть, перед тем как сделать забор из профнастила подсчитывает, какое количество опор будет приобретено. Как правило, пролет между опорами составляет от 2.5 до 3 метров, то есть можно длину будущего ограждения разделить на длину пролета, таким образом, будет получено количество опор.

Для столбов ограждения, собираемого без сварки, используют квадратный стальной профиль. Размер его сечения равен 100х100 мм, с толщиной стенки не менее 2,5 мм.

Высота ограждения обычно лежит в диапазоне 1,8 — 3 метра. Соответственно высота опор состоит из двух частей высоты забор и подземной части, она лежит в диапазоне от 0,7 до 1 метр. На такую глубину потребуется изготовление ям под установку опор.

При сооружении забора нет необходимости в использовании деревянных конструкций. Они подходят для изготовления временных сооружений.

Длина лаг, необходимых для сборки конструкции теоретически равна длине забора, умноженная на два. На ограждении устанавливают две лаги. В местах с сильным ветром, лаги монтируют в три уровня.

Использование обсадной трубы для установки лаг вызывает сложности при креплении несущих кронштейнов, которые будут применены для закрепления поперечных лаг.

Для изготовления лаг или перекладин, применяют прямоугольный металлический профиль сечением 40*50 с толщиной стенок 2-2,5 мм.

Калькулятор онлайн

Все расчеты калькулятора примерны, так как параметры материалов могут отличаться.. Для их проверки посоветуйтесь со специалистом.

Выбор крепежных элементов

Для сооружения забора без использования сварки по металлу потребуется некоторое количество пластин и крепежей для забора из профнастила без сварки. Для соединения используют или саморезы или болтовые соединения. Чтобы подсчитать необходимое количество крепежа подсчитывают количество точек крепления. Например, пластина крепится к столбу двумя саморезами. На опорном столбе будет закрепляться две пластины, к этой пластине с двух сторон будут фиксироваться лаги. По два самореза на одну сторону. Итого на один столб потребуется 12 саморезов.

Полезное Как облагородить забор из профлиста своими руками с внутренней стороны

Для крепления листов профнастила к перекладинам используют саморезы со сверлом. Желательно, чтобы под шляпкой была установлена металлическая и резиновая прослойка. Такое сочетание ограждает места соединения от контакта с уличной влагой.

Не помешает и использование пластиковых заглушек, которые устанавливают на торцы опорных столбов. Такая мера необходима для предотвращения попадания осадков внутрь трубы.

Подбор профнастила

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Для создания забора целесообразно использовать специально выпускаемые для создания ограждений листы. На поверхность уже нанесено защитное покрытие, которое предохраняет от действия коррозии. Такое изделие называют заборным, облицовочным или НГ-профнастилом. Толщина такого листа начинается от 0,5 мм, а высота профиля составляет 20 мм. Понятно, что такие металлические листы, подходят для строительства забора малой высоты.

При подсчете количества листов учитывают то, что листы укладывают не встык, а устанавливают с нахлестом. Он составляет ширину одной волны. Это учитывают при выполнении расчетов.

Для установки забора из профлиста потребуется цемент, песчано-гравиевая смесь. Из этих компонентов будет производиться раствор, заливаемый в фундаментные ямы.

Строительные инструменты

Для сооружения забора без использования сварки потребуется следующий инструмент:

  • рулетка и строительный уровень;
  • бетономешалка, она будет изготавливать бетон для заливки опор;
  • лопата;
  • шуруповерт, оснащенный соответствующими битами;
  • ямобур.

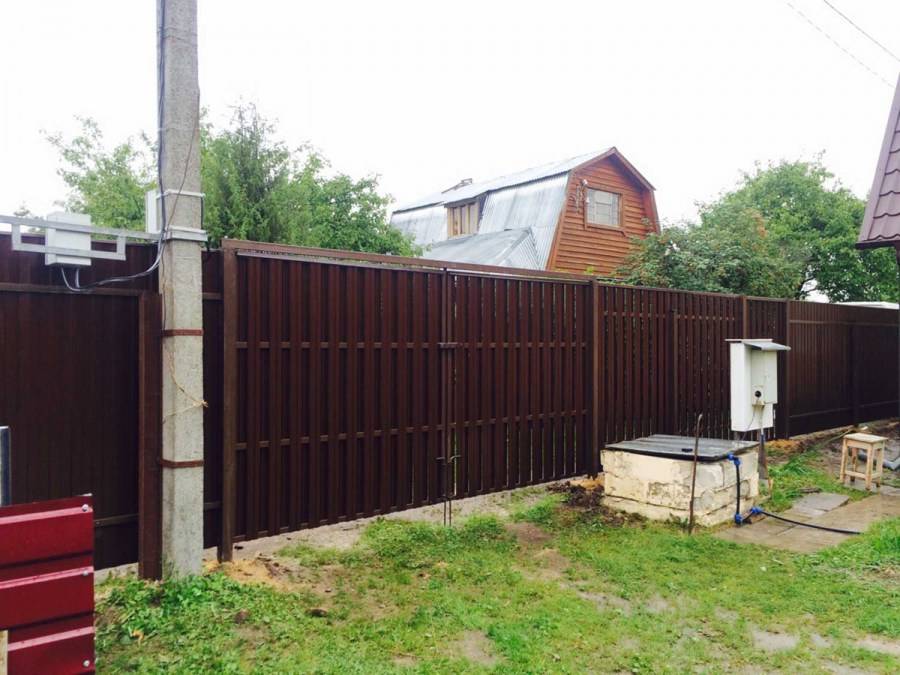

Калитка из профнастила своими руками

Немного подробнее, пожалуй, стоит остановиться и на каликах. Они также являются разновидностью ворот и сделать их самим, начинающему мастеру также не составит особого труда. Самой незатейливой формой калитки, с которой сможет справиться практически любой человек, является прямоугольная. Самый оптимальный размер такой конструкции составляет 1 метр в ширину и 2 метра в длину.

Сначала необходимо сварить каркас будущей калитки. Для этого потребуются профильные трубы. После того, как он будет готов, можно приступать к закреплению листов, как и для больших ворот. Заключительным этапом работы является установка полученной конструкции калитки на петли.

Специалисты советуют заранее забетонировать опорные столбы для калитки. Затем необходимо приварить петли. Только после этого можно приступать к монтажу калитки и любых ворот. По завершении монтажа всех составных частей, калитка оснащается замочным механизмом.

Таким образом, самостоятельно справиться с созданием ворот и калитки из профнастила вполне реально. Не каждый человек может себе позволить обратиться к профессионалам, так как их услуги стоят немалых денег. Но при грамотном подходе, тщательно распланировав всю предстоящую работу и вложив в неё частичку своей души, можно получить результат, который будет совершенно неотличим от услуг мастеров. Расходные материалы, уверенность в своих силах, несколько дней кропотливой работы все обязательно должно получиться.

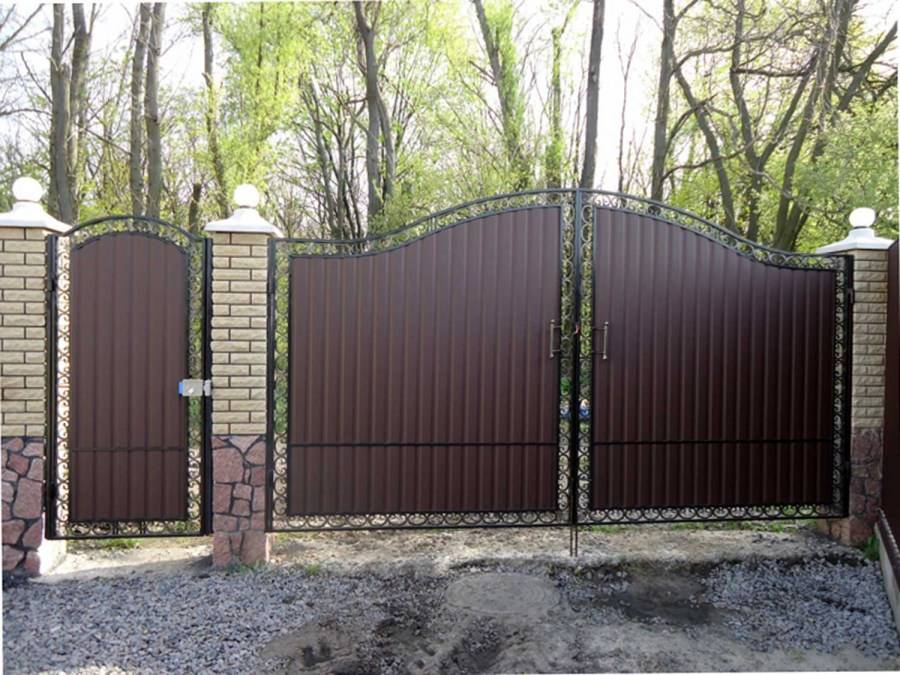

Красивые ворота с элементами ковки

Рассчитываем количество материалов для распашных ворот

Чертеж стандартных распашных конструкций с указанием материала

Перед расчетом материалов рекомендуется сделать чертежи, и, если есть необходимость, калитки. Рассмотрим вариант, где калитка расположена отдельно, то есть она не встроена в ворота:

  1. Итак, ширина створок. Зачастую используют ширину в два–четыре метра для каждой створки. В целом ширина зависит от того, какие габариты у вашего транспорта.
  2. Далее, высота створок. Рекомендуется сделать такую высоту, чтобы она была на одном уровне с забором. То есть, если у вас забор уже установлен, тогда подбирайте высоту, исходя от высоты забора. А в случае если забор устанавливается вместе с воротами, тогда целесообразно делать все конструкции одной высоты.

Обычно распашные элементы рекомендуется крепить на две петли, но нередко устанавливаются и три механизма, для более надежного крепления.

Также вам понадобится крепкий профиль, размером 50*50 мм для каркаса и поперечные лаги такого же или немного меньшего размера. Поперечины могут быть установлены как в заборе (при его наличии), или в диагональном направлении.

Все элементы нужно сварить перед установкой на петли. Делать это нужно на ровной поверхности и под прямым углом. Ровную поверхность можно сделать из двух деревянных брусков, которые соединяются под прямым углом. Для точности используйте уголок. Только после того, как вы будете уверены, что угол имеет 90 градусов, приступайте к сварке деталей. Когда каркас будет готов, привариваем петли.

https://youtube.com/watch?v=UxQ8jHm02Hk
