Кованые ворота своими руками. Как организовать рабочий процесс?

Устанавливаем столбы

Материалы имеются, эскиз готов. Дальнейшая работа, на первый взгляд, совсем прозаичная. Это установка столбов, на которых будет крепиться вся кованая конструкция.

Фундамент для столбов

Чтобы створки не провисали, столбы должны обладать приличной несущей способностью. Оптимальный вариант для их изготовления – металлическая труба (впоследствии, она обкладывается кирпичами).

Установка столбов производится в следующем порядке.

Разметка точек расположения столбов. Подготавливаются ямы. Глубина каждой из них не должна быть менее 1м.
Производится установка столбов. Установка сопровождается проверкой перпендикулярности столбов (лучше всего использовать отвес). Самый важный момент! Если будет допущена ошибка на этом этапе, — монтаж всей конструкции ворот будет неправильным. Специалисты не советуют использовать трубы с толщиной, меньше чем 100 мм. Оптимальный вариант – трубы с толстыми стенками. Трубы прокладываются щебнем.
Готовим цементный раствор (соотношение цемента и песка 1:3). Добавляем воду, перемешиваем при помощи дрели со специальной насадкой.
Заливаем раствор в яму, не забывая постоянно контролировать столбы на предмет правильности установки.

Установка столбов завершена. Теперь остается ждать, пока раствор не отвердеет. Обязательно намечаем места, где будут закреплены петли.

Следующий этап – нарезка элементов будущих ворот, с последующей их ковкой и гибкой, в соответствии с эскизом. Вы, наверное, уже давно догадались, что каждый фрагмент – это часть сложного кованого узора. Все элементы готовы? Прекрасно!

А теперь на строго горизонтальной поверхности вы можете выложить понравившийся вам рисунок (отличный вариант – выложить рисунок в воротном каркасе). Теперь можно увидеть, как будет выглядеть наша конструкция, так сказать, «живьем». Монтаж кованой конструкции из отдельных «паззлов» завершен. Теперь приступаем к сборке.

Узоры на калитке

Калитка является обязательным элементом забора. Ворота будут выглядеть незавершенными без оформления аналогичными узорами, с использованием той же технологии.

Узоры на калитке

Для оформления металлической калитки применяют те же детали. Они повторяют основные фрагменты узора на створках, только в уменьшенном виде с учетом размеров полотна. Все элементы въездной группы должны выглядеть как единое целое.

При украшении забора холодной ковкой орнамент выкладывается из деталей по размеру рамы калитки. При закругленных вверху конструкциях делается полуарка, направленная высокой стороной к воротам.

Рисунок из листового металла отличается своими особенностями. Калитка имеет свое изображение, к которому добавляют рисунок на створках. Например, на воротах большой дуб, а рядом маленький.

Рисунки краской и граффити, сделанные на воротах, продолжаются на калитке. Оригинально выглядит ограда, у которой забор представляет собой продолжение или повторение картины въездной группы.

Аналогично наклеивается пленка с 3D-изображением. Дизайнеры советуют брать широкую пленку, разрезать и клеить фрагментами на каждый элемент въездной группы.

На фото изображены ворота из металлопрофиля.

Ворота из металла с узорами и картинками разного типа создают атмосферу уюта на участке. Они подчеркивают хороший вкус хозяина и его достаток.

В современном мире большинство известных дизайнеров используют такой прием проектирования эстетических свойств изделий, как художественная ковка. В связи с чем в этом разделе нашей командой собраны фотографии разнообразных видов ворот: откатные, распашные, арочные, автоматические, ворота с калиткой и много других оригинальных видов.

Кованые откатные ворота элегантно дополняют деревянный забор

Автоматические ворота для частного дома с элементами ковки

Кованые металлические ворота — изысканное лицо Вашего дома, которое вы всегда можете оформить по своему усмотрению: уникальные ковка ворот по индивидуальным эскизам, в стиле модерн, а также под старину, деревянные ворота с коваными элементами.

Уникальные кованые ворота и калитка частного дома

Кованые под старину ворота

Оригинальные ворот кованые по индивидуальному заказу

Эксклюзивные ворота кованые в стиле модерн

Деревянные ворота, содержащие кованые элементы декора

Дизайн ворот настолько разнообразен, что способен удовлетворить даже самые требовательные вкусы.

Глухие металлические ворота дополненные коваными гроздьями винограда

Металлические ворота с мелкими эксклюзивными деталями

Кованые декоративные ворота с вензелями

Откатные кованые ворота в стиле модерн

Кованные деревянные ворота

Кованые ворота с утонченными цветами

Простые и красивые ворота с коваными элементами

Шикарные кованые ворота с райскими птичками

Элитные кованые ворота с сельским пейзажем

Старинные кованые ворота

Необычные ворота на столбах с кованым элементом дерево

Железные входные ворота

Бюджетные кованые ворота с весьма оригинальным дизайном

Ажурные металлические ворота

Готовые ворота с коваными затейливыми вензелями

Классические ворота с элементами ковки

Металлические ворота с встроенной калиткой и кованым декором

Кованые гаражные ворота

Красивые ворота с профлистом и коваными элементами

Ворота в кованом стиле для дачи

Большие ворота с резными узорами

Ворота на кирпичных столбах — кованое украшение вашего дома

Ворота кованые с профнастилом

Ворота из металла кованые для частного дома

Красивые ворота частного дома с буквенным вензелем

Художественные ворота с объемным рисунком

Прозрачные ворота с кованой оправой

Живописные дорогие кованые ограждения

Раздвижные ворота с эклектическими колоннами в кованом стиле

Кованый стиль ворот великолепно сочетается с деревянным полотном

Лучшие ворота с изящным кованым узором

Кованые сдвижные ворота с уникальным декором

Кованые гаражные ворота

Самые красивые вороты с изумительным орнаментом

Простые кованные вензелями ворота

Ворота с коваными изящными пиками

Откатные ворота с плавными линиями в кованом узоре

Облегченные ворота в классическом стиле

Резные ворота с крыльями

Распашные кованые ворота для дачи

Глухие ворота с коваными завитками

Металлические ворота арочного типа

Процесс изготовления кованых металлических ворот своими руками, смотрите на видео

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Красивые кованые калитки всегда привлекали внимание прохожих. Уже на протяжении многих столетий для ограждений используются ворота с коваными элементами и кованые калитки

Сборка ворот из готовых элементов ковки

Если нет жажды заниматься изготовлением элементов ковки самостоятельно, можно упростить изготовление ворот, заказав все детали в специализированных фирмах.

Подобный способ изготовления ворот смело можно назвать любительским: необходимо всего лишь создать или использовать готовый чертеж конструкции, рассчитать число требуемых элементов, заказать и самостоятельно собрать конструкцию ворот поддержкой газо или электросварки.

Самодельные ворота станут самым настоящим украшением любого участка, также стоит отметить их надежность, прочность и безопасность.

Художественная ковка

Что нужно для постройки кованых ворот

В основном нужно большое желание, а остальное приложится с опытом. При постройке кованых ворот можно пойти двумя путями:

строить ворота из кованых элементов, включая силовой каркас;
строить силовой каркас из прокатного металла, а сверху украсить готовыми декоративными элементами.

Оба этих пути позволят сделать прочные ворота, только в первом случае мы будем иметь действительно эксклюзивные ворота, а во втором, прочные металлические ворота, украшенные стандартной типовой ковкой. Естественно, что уровень владения инструментом и умения работать с металлом должен быть разный, поэтому мы вправе решать, по какому пути идти при желании построить кованые ворота своими руками.

Словом, для реализации полностью индивидуального изделия нам понадобится серьезный набор инструментов и оборудования:

Верстак с мощными тисками.
Маленькие тиски для правки.
Инвертор для электросварки.
Газовая сварка.
Профильная катанная труба и листовая жесть.

Для изготовления металлических ворот с коваными готовыми элементами пригодится только сварочный аппарат, пачка электродов, профильная труба и мало-мальски внятный чертеж или эскиз, срисованный у соседа или по картинке.

Сборка кованых ворот и калитки

При наличии времени и желания можно попробовать свои силы в ковке и создать элементы кованых ворот своими руками. Чаще используются готовые фрагменты и узоры холодной ковки.

Изготовление створки

Как только материалы подготовлены, приступают к изготовлению жёсткого каркаса створок. В первую очередь производят сварку каркаса из профилированной трубы. Для односторонней обшивки каркаса металлическим листом лучше использовать более толстую профтрубу. Предварительную сварку производят точечно, во избежание перекрута.

Важно своевременно проверять соответствие параметров каркаса, обозначенных в чертеже. С помощью инвертора проваривают швы

Далее приваривают ручки и зачищают их угловой шлифовальной машиной

С помощью инвертора проваривают швы. Далее приваривают ручки и зачищают их угловой шлифовальной машиной.

Затем все металлические элементы обрабатывают антикоррозийным покрытием. Белый налёт, появляющийся после обработки, снимают ветошью. Далее очищенные и обработанные створки красят в нужный цвет

Окрашивание металла несёт в себе не только функцию декора, но и, что не менее важно, защищает от вредного воздействия внешних факторов

Монтаж кованых ворот и калитки

Особое внимание следует уделить качеству готовой кованой конструкции. Декор с элементами ковки второстепенен

Следует иметь в виду, что кованые конструкции наиболее тяжёлый вариант ворот

Для укрепления фурнитуры важно ответственно подойти к выбору каркаса, опорных столбов и петель, ориентируясь на общий вес готового изделия

Въездную калитку можно сделать с помощью холодной ковки. Для этого используют определённые инструменты: станок для гибки профиля, тиски, лекальные тисы.

Какие бывают ворота?

Существует множество видов кованных ворот.

1) По типу их можно разделить на:

глухие, они закрыты непрозрачным материалом. Полностью скрывают огражденную территорию
дизайн глухих ворот.
прозрачные, из прутьев с различными дополнительными орнаментами. Это тот вариант, который можно сделать самостоятельно, не обладая кузнечными навыками.

комбинированные, сочетание первого и второго типов

2) По конструкции:

распашные. Когда ворота имеют две створки и открываются в разные стороны.
откатные. При открывании отъезжают в сторону.

Обе конструкции ворот могут быть автоматизированы.

Какими преимуществами обладают кованые врата:

Они универсальны. Прекрасно сочетаются со всеми строительными материалами: деревом, кирпичом, камнем, профнастилом.
Большое разнообразие дизайнерского решения. Могут быть классической прямоугольной формы, в виде арки, украшенные всевозможными пиками и переплетениями. Их можно сделать широкими для въезда машин или узкими в виде калитки.
Эксклюзивность. Как правило, такие вещи изготавливаются полностью по желанию заказчика. Т.е вы сами можете продумать, как будет выглядеть вход в ваш дом.
Прочны и долговечны. Выдерживают самые жесткие погодные условия, перепады температур. Максимум, что с ними может случиться, это покрыться патиной, но это придает им оригинальности и красоты.
Такие ворота можно снабдить электроприводом, видеонаблюдением и сложными замками.

Пошаговая инструкция по самостоятельной установке ворот

Итак, чтобы установка кованых распашных ворот, сделанных своими руками прошла правильно, нужно придерживаться следующего алгоритма действий:

Для начала делаем набросок будущих ворот в реальном масштабе. Этот творческий процесс наиболее ответственен. Если вы никогда не рисовали и не имеете достаточной фантазии можно воспользоваться каталогами или Интернетом. Для тех, кто имеет малый опыт в сварке лучше выбрать самый простой вариант, без всяких излишеств.
На гладкой горизонтальной поверхности выкладываем все части рисунка, внимательно сверяясь с эскизом и следим, чтобы рисунок был ровный.

Сварка всех элементов. Этот этап работы не терпит торопливости и стоит уделить ему больше всего внимания. Готовые швы должны быть еле заметными и тонкими.
После сварки, следует аккуратно обработать все швы, убрать всю пыль. Затем загрунтовать металл и покрасить его в заранее выбранный цвет.

На этом этап изготовления самих ворот закончен, можно приступать к его установке:

1) Необходимо установить столбы, на которых будут держаться наши створки

Здесь важно подобрать столбы, которые бы выдерживали тяжелые нагрузки.Самый лучший вариант это металлический каркас, который потом будет облажен кирпичом

Последовательность установки столбов выглядит следующим образом:

Делается разметка места, куда будет установлена металлическая труба. Глубина должна быть не меньше одного метра, а ширина рассчитывается из ширины конструкции (с учетом кирпича) плюс 10 см с каждой стороны.
Вставляются столбы, проверяется перпендикулярность, а затем засыпается щебнем.

Приготавливаем раствор из песка и цемента (в соотношении 3:1 для цемента М300), добавляем воду и размешиваем смесь до однородного состояния. Заливаем щебень, проверяем ровность, при необходимости поправляем.
Выкладываем кирпич. Каждый следующий ряд, должен перекрывать шов предыдущего.
Делаем точку крепления створок: для этого, там где будут крепиться завесы привариваем шинку и выпускаем ее через шов.

2) На одной створке просверливаем отверстия для замка и засова. Отверстие для задвижки на второй половине ворот, делаем уже в процессе сбора.

3) Навешиваем ворота на готовые столбы, которые должны быть полностью просушены.

4) Делаем отверстие для защелкивания замка.

5) Проверяем закрываются ли двери, нет ли перекоса. Это будет завершающим этапом установки распашных ворот

Монтаж откатных ворот чем то схож с распашными:

Устанавливаются опорные столбы.
Делается фундамент с использованием швеллера 20 см, который устанавливается на глубине от 1,5м. К нему приваривается арматура с сечением 12-16 мм, длиной не меньше половины длины ворот. Затем швеллер заливается бетоном и дается время на усадку 28 дней.
Устанавливаем электропроводку. Обычно к откатным воротам прилагаются схемы, по которым вы можете сделать этот пункт самостоятельно.
На залитый в фундаменте швеллер, устанавливают каретки. Затем на них одевается рама ворот и выставляется по нужному уровню. Далее платформа кареток слегка приваривается к швеллеру. Если все сделано правильно, можно обварить полностью платформу каретки ворот.
Убедитесь, что нет косины и можете приварить поддерживающие и концевые ролики к уловителям.

Если сможете справиться с этой работой, в итоге вы получаете красивые ворота и экономите свои деньги.

Монтаж раздвижных сварных ворот

При монтаже раздвижных сварных ворот особое внимание необходимо оделить направляющим, по которым они будут двигаться. Любой перекос в одну из сторон может стать причиной заклинивания механизма, что обязательно приведет к его поломке. Конструкционное изготовление створки откатных ворот принципиально ничем не отличается от изготовления створок раздвижных моделей

Единственным и главным отличием является установка роликов вверху для подвесных и внизу для опорных ворот

Конструкционное изготовление створки откатных ворот принципиально ничем не отличается от изготовления створок раздвижных моделей. Единственным и главным отличием является установка роликов вверху для подвесных и внизу для опорных ворот.

Если сама створка не слишком отличается от распашных, то каркас ворот заслуживает отдельного внимания. Он должен быть в два раза шире, чем створка. Состоит такой каркас из 2-3 стоек и перекладины, на которую будут подвешиваться ролики створки.

Для откатных ворот внизу устанавливает специальный рельс, по которому створка будет откатываться. Такой вариант является самым простым, однако, в холодное время года он не совсем практичный.

Сборка кованых ворот и калитки

Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.

Инструменты и материалы

При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.

Чтобы ковать различные изделия своим руками, будут необходимы:

большой ровный стол для соединения деталей;
аппарат для сварки;
инструменты для работы с металлом;
болгарка для обработки сварочных швов.

При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.

Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.

Принцип холодной ковки

Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.

Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.

Особенности горячей ковки

Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.

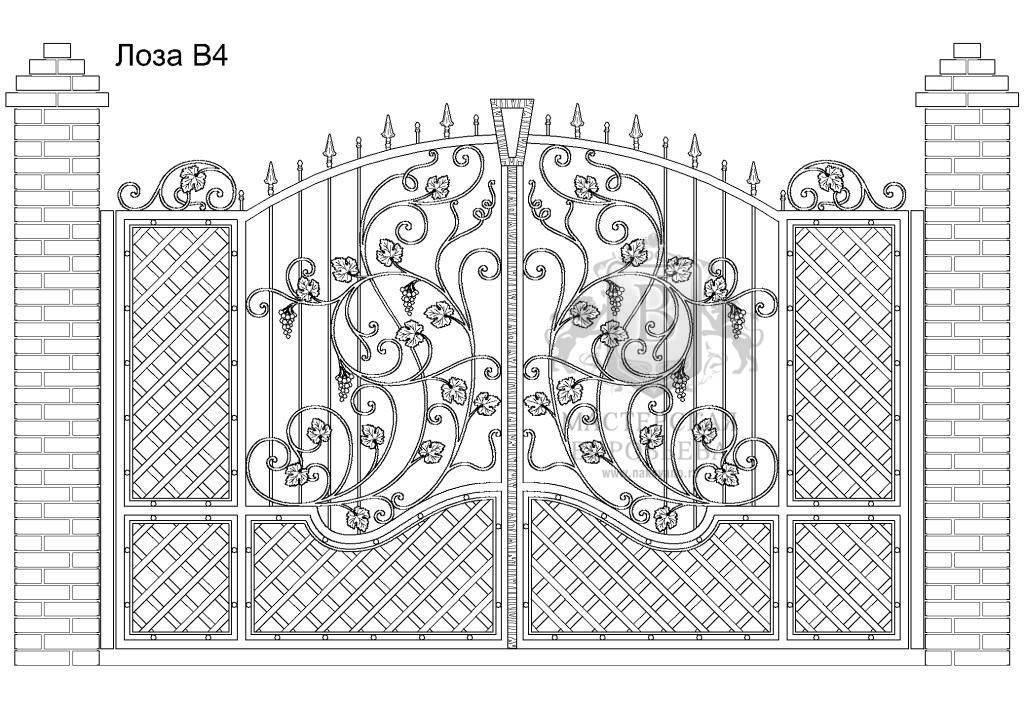

Чертеж створок с коваными элементами

Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.

Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.
