Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

Регулировка привода ворот Дорхан

Данная фирма-производитель ограждающих конструкций является старейшим в России производителем описываемой категории ворот, поэтому покупатели ее изделий часто оказываются заинтересованы, как можно натянуть трос на воротах дорхан – в частности, тех моделях, которые оснащены электрическим приводом. Проведение такой регулировки – процедура достаточно стандартная и выполняется по сценарию, сходному с подобными процедурами для ворот других марок. Нужно учитывать, что в некоторых моделях Дорхан вместо тросов применяются цепи, однако в остальном механизм действия конструкций идентичен и не отягощен специфическими проблемами. Для регулировки придерживайтесь следующего алгоритма:

  • Отыскиваете кронштейны, расположенные внизу. Их нужно хорошо укрепить на стенке. Сделать это нужно как можно надежнее, так как от этого зависит то, с какой степенью нагрузки они смогут справиться;
  • Теперь надо провести крепление секционных шпонок;
  • Придать барабану нужное положение и зафиксировать, воспользовавшись специальным винтом;
  • Теперь вальки вертят до того момента, пока не будут окончательно убраны висячие части. Проводят процедуру медленно, следя за кондицией троса и степенью натяжения, чтобы избежать чрезмерности, грозящей разрывом троса;
  • Крутят пружину два или три оборота, чтобы зафиксировать трос;
  • Затягивают для максимальной фиксации специальные наконечники на болтах.

Если вы приобрели конструкцию ворот производителя Дорхан, не следует забывать, что эта компания является наиболее крупным в стране изготовителем большого ассортимента комплектующих и запасных частей для производства ворот, и детали, которые вы будете использовать в ремонтных работах, по возможности также должны быть производства этой фирмы.  Зафиксировано много случаев, когда использование неподходящих комплектующих причиняло большие проблемы при эксплуатации ворот и способствовало их преждевременному износу.

Как и другие модели ворот, работы этой компании бывают с цельным валом и с разрезным. Для подтяжки троса нужно следовать рекомендациям, описанным в общем случае для данных типов вальков.  Для разрезных конструкций подходит и описанный ранее взаимный поворот валиков, расположенных с двух сторон.

Правила и порядок монтажа воротной конструкции

Устанавливая секционные гаражные ворота, обращают внимание на несколько важных моментов:

  1. Соблюдение четкой вертикальности гаражного проема;
  2. Плотная фиксация всех элементов конструкции;
  3. Применение саморезов, дюбелей и анкеров с размерами, указанными в инструкции;
  4. Не применять монтажную пену или деревянные колышки для регулировки положения ворот.

Для подгонки можно использовать «разнокалиберные» металлические подкладки.

Сборка и установка секционных ворот

Порядок сборки и установки секционного портала реализуется таким образом. Схему ворот из инструкции переносят на раму проема. Для этого отмечают места крепления всех профилей конструкции.Крепежные детали применяют в зависимости от материала стен:

  • Для стен, построенных из бетона, полнотелого кирпича или подобных строительных материалов используют распорные анкерные металлические или нейлоновые дюбеля с винтами;
  • К стенам, возведённым из ячеистого бетона, из облегченного кирпича, из газосиликатных блоков, детали крепят удлиненными пластмассовыми дюбелями, в которые вворачивают винты;
  • К металлическим конструкциям монтируемые ворота крепятся при помощи винтов саморезов.

Выставляют и фиксируют вертикаль проема. Крепят несущие детали, начиная с нижней ламели, производя работу строго по инструкции. Воротное полотно, начинают собирать с нижней секции. Верхнюю секцию полотна устанавливают, так чтобы она плотно прилегала к нащельнику. Добиваются этого регулировкой верхних кронштейнов. Закрепляют механизмы управления, ручки, засовы и замки, на секционном полотне.

Устанавливают балансирующие пружины. Регулируют натяжение подъемных тросов. Они должны быть достаточно натянуты. Производят монтаж и подсоединение электропривода автоматизированных секционных ворот. Устанавливают ограничитель перемещения полотна. Проверяют качество движения полотна, равномерность хода, отсутствие рывков или замедлений в каких-либо местах движения, достаточную быстроту движения, а также реагирование на посторонний предмет, поставленный в проёме.

Советы по установке секционных ворот

При сборке с сэндвич-панелями следует обращаться осторожно, чтобы не испортить их внешний вид.
Потолочные конструкции должны быть изготовлены из плотных и прочных материалов, потому что вес всей воротной конструкции полностью поддерживается именно ими.
Главное, это — строго выполнять пошаговую инструкцию из комплектации Дорхан.

Следует проверить название и качество материала уплотнителей ворот. Это должен быть добротный полимерный каучук и резина, стойкая к морозам. Качественный материал уплотнителей гарантирует хорошую герметизацию по всему периметру портала.

Брелки BFT — особенности изделий

ВFT Mitto 2-12, ВFT Mitto 4-12 —  соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:

  1. Нажать кнопку «Ок», после чего появиться приветствие.
  2. Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
  3. Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
  4. Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».

Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:

  1. Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
  2. Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
  3. Должна появиться сначала надпись «relise», а затем «desired button».
  4. Нажать одну клавишу.
  5. Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
  6. Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
  7. Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.

Кодирование пульта от ворот Came

Программирование изделия от ворот фирмы Came предполагает следующую последовательность манипуляций:

  1. Нажмите клавишу PROG.
  2. Индикатор должен начать мигать.
  3. Кликните по нужно клавише на брелоке.
  4. Появится ровный свет, который указывает на успешное программирование блока управления.
  5. Уберите пальцы от кнопок. Сигнал записан.

Если необходимо записать еще один прибор, сделать это можно. Но предыдущий сотрется по умолчанию. Поэтому учимся копировать сигнал:

  1. Кликните и удерживайте клавиши на новом приборе, которые следует закодировать.
  2. Когда индикатор начнет мигать, отпустите кнопки и нажмите ту, которую хотите запрограммировать.
  3. Индикатор будет излучать ровный свет.
  4. Через 10 секунд поднесите уже запрограммированное изделие внизу и позади программируемого сейчас. Нажмите рабочую клавишу.
  5. Светодиод мигнет 3 раза и потухнет.

Эта операция настраивает систему Came на функционал с любым числом брелоков и одинаковым сигналом.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна

Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Подготовка гаража и проёма к установке конструкции

Прежде чем приступать к установке каркаса следует обеспечить ровность поверхности пола в районе проёма. Это необходимо, потому что к полу на линии ворот будет плотно прилегать нижняя секция полотна, окантованная резиновым уплотнителем. Кроме того, эта поверхность обязательно должна быть горизонтальной.

В проёме вертикальные и горизонтальные положения должны строго соблюдаться, к тому же все углы проёма должны находиться в одной плоскости. Это гарантирует плавность и бесшумность движения воротного полотна. При малейшем перекосе будет происходить закручивание секционного полотна и нарушение слаженности действия механизма.

Предварительная подготовка

При самостоятельном монтаже и настройке обязательно следует соблюдать технику безопасности и все правила, указанные в инструкции по эксплуатации, так как именно от этого будет зависеть работоспособность конструкции и общий срок эксплуатации.

Если же один верхний угол все же немного больше, то установка рамы осуществляется именно по большому углу. Это позволит сэкономить на материалах при герметизации рамы и, соответственно, улучшит теплоизоляционные характеристики конструкции. При замере и монтаже рамы, следите, чтобы рама и проем были в одной плоскости, чтобы впоследствии не возникло перекосов во время работы конструкции.

Удобство использования инструкции DOORHAN

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

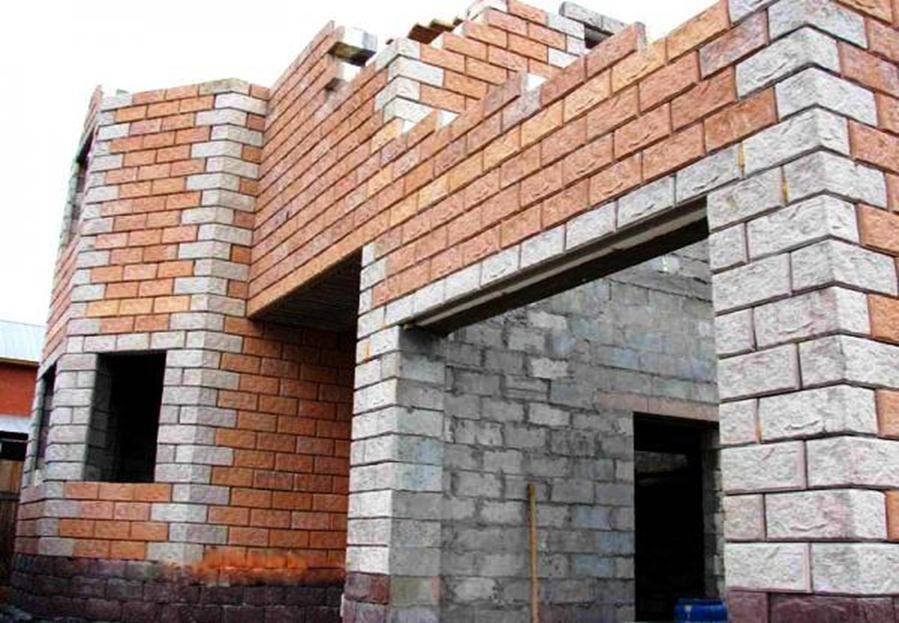

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Техобслуживание ворот

отмечает высокую степень надежности своей продукции, поэтому дополнительные усилия по поддержанию работоспособности ворот со стороны пользователя минимизируются. Тем не менее необходимо периодически чистить поверхности конструкции, проверять состояние защитно-декоративного покрытия и регулировать функциональные органы. Также на этапе установки гаражных ворот «Дорхан» будет не лишним предусмотреть возможности для будущего улучшения конструкции. Например, в рамках модернизации можно дополнить ворота светотехническими устройствами, датчиками движения, охранными средствами и прочими аксессуарами, сопряженными с домашней системой безопасности.

Автоматические шлагбаумы CAME и аксессуары к ним:

GARD 2500 (ZG2-ZC2) GARD 4000 GARD 6000 GARD 4 (G 4040Z – G 4040IZ) GARD 8 (G 2080Z – G2080IZ) G 0460 Лампы на прямоугольную стрелу G 0462 Фиксированная опора G 0463 Шарнирная опора G 0465 Шторка на стрелу G 0467 Шарнир для прямоугольной стрелы Правый – Левый (переделка) G 028011 Защита стрелы от удара GARD 12000 G 02803 – G 02804 Дюралайт (старый) Совместимость дюралайта и кабеля GARD 3750 GARD 2500 (ZC5) GARD 3000 G 02801 Купольная лампа G 02802 Кронштейн для DIR G 028401 – G 028402 Дюралайт (новый) G 02805 Кронштейн для аккумулятора G 02807 Фиксированная опора G 02808 Подвижная опора G 03003 – G 04001 Защита стрелы от удара G 03003 Крепление полуовальной стрелы G 03004 Крепление круглой стрелы G 03755 Шарнир для полуовальной стрелы G 06802 Дополнительная вставка для стрелы G 06803 Соединитель и вставка для стрелы GARD 6500

Популярные марки секционных ворот

Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:

  • Yett 01;
  • Yett 02;
  • RSD 02;
  • Alutech;
  • Hormann;
  • Absolute.

Yett 01

Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:

  1. Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
  2. Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.

Yett 02

Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:

  • низкий;
  • стандартный.

RSD 02

Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:

  • максимальная ширина проема – до 6 метров;
  • максимальная высота проема – до 3 метров;
  • каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
  • для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.

Alutech

Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.

Hormann

Немецкий производитель, продукция которого выделяется следующими показателями:

  • высокая теплоизоляция;
  • дополнительная защита от несанкционированного проникновения;
  • основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
  • автоматические приводы оборудованы современными системами дистанционного управления.

Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия

Absolute

Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.

Технология изготовления и монтажа

Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.

Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.

Установка несущих столбов

Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.

Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.

Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.

Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.

Закладные для нащельников в опорах

На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.

Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.

Закладные на столбах

Армирующий пояс и закладная

Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.

Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).

Схема сдвижного проема

В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.

Монтаж створки

Навешивание ворот представляет собой следующую последовательность операций:

  • Выставление ворот на месте на так называемых «лапах». Они приварены для удобства покраски и доставки портального устройства.
  • Удаление «лапок» и выставление роликов откатных ворот. Для этого раздвиньте роликовые каретки на максимальную ширину непосредственно на закладной фундамента, наденьте на них направляющую.
  • Выровняйте горизонтальность и вертикальность створки при помощи нивелира.
  • Сваркой обварите по контуру роликовые тележки на швеллере.
  • Прихватите сваркой верхний поддерживающий ролик.
  • Приварите верхний и нижний улавливатели.

Требования к установке

• Вертикальные направляющие должны устанавливаться строго вертикально, что проверяется строительным уровнем.• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение составляет ±5 мм).• Взведение пружин производится специальными монтажными воротками, при этом пружина взводится на строго определенное количество оборотов. При фиксации окончания пружины болтом необходимо применять усилие 15 Н.м. После взведения пружин убедитесь, что шплинт вынут из устройства защиты от разрыва пружины.• Соединение узлов конструкции должно осуществляться строго в соответствии с инструкцией. Боковые стыки панели должны быть строго на одной линии, зазоры не допускаются.• Способы крепления к стене:а) если материал стен обладает высокой прочностью (полнотелый кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление основных несущих элементовможно осуществлять напрямую к ним;б) если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в комплект.

Самостоятельный процесс монтажа

Правильный монтаж подобных систем выполняется в несколько последовательных действий:

  • Выполнение работ по подготовке гаражного проема.
  • Сборка рамы для ворот с последующим ее креплением к проему.
  • Установка механизма и самого полотна.
  • Регулировка установленной системы.

Инструменты для монтажа ворот

Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.

Подготовка и монтаж

Перед осуществлением монтажных работ следует понять, что у каждого гаражного проема есть свои особенности. Именно поэтому у вас не получится делать все строго по инструкции, ведь в любом случае будут те или иные непредвиденные нюансы. Однако задать определенный тип установки вполне возможно.

При самостоятельном осуществлении монтажных работ и настройке системы своими руками следует всегда помнить о соблюдении определенных правил и технике безопасности. От этого будут зависеть долговечность и работоспособность ворот.

Перед монтажом конструкции необходимо подготовить проем. Если вы хотите избежать перекосов рамы, придайте ему идеальную прямоугольную форму. Убедитесь в том, что проем и рама находятся в одной плоскости.

Убедитесь в том, что на поверхности нет дефектов: трещин, неровностей. Такие недостатки пола могут оказать негативное влияние на результаты монтажных работ.

При осуществлении монтажных работ необходимо учитывать все рекомендации, указанные производителем в заводской инструкции. Так вы избежите возникновения проблем с конструкцией в будущем. После установки конструкции нужно будет проверить, плотно ли подогнан уплотнитель. В противном случае в гараже потом возникнут сквозняки. Если при закрытых воротах и выключенном свете не будет просветов – с уплотнителем все в порядке.

Проверьте, нет ли сбоев при работе автоматики. Ворота должны двигаться свободно и достаточно быстро.

Правильный монтаж — залог долгой работы

Можно ли самостоятельно установить ворота? Да, провести все необходимые работы владелец может лично, не пользуясь услугами мастеров и специализированных фирм. Обычно производитель снабжает свои изделия необходимыми инструкциями, при помощи которых можно разобраться в процессе, однако лучше заниматься этим при наличии какого-то схожего опыта, поскольку человеку, не имеющему подобных навыков, будет довольно сложно сориентироваться:

  • Одним из важных пунктов при установке подобных изделий является строгое соблюдение ровного положения конструкции. Необходимо использовать в процессе работы специальный инструмент — уровень, чтобы избежать ошибок. Перекосы могут привести к тому, что система открывания начнет барахлить, а потом и вовсе сломается, именно поэтому соблюдение технологии играет настолько значимую роль.
  • Качественная фиксация также является основой долгой работы, поэтому перед установкой следует проверить все детали и их соответствие монтажной карте.
  • Выполнять монтаж нужно строго в определенной последовательности, не нарушая ее, чтобы все прошло успешно.
  • Когда все работы будут завершены, необходимо проверить, как ведут себя ворота, совершив несколько циклов открывания и закрывания.

Самостоятельная установка подобных конструкций вполне возможна, главное — соблюдать все необходимые рекомендации, которые обычно оставляет производитель. Они достаточно подробны и структурированы, чтобы владелец ворот мог справиться с такой задачей.

Компания Came

Программирование пульта Came происходит по подобной схеме. Сначала нужно нажать и держать кнопку Prog на приёмнике. Как только начнёт мигать светодиод, второй рукой нужно нажать соответствующий выступ на брелоке. Если диод загорается ровным светом, то обе кнопки нужно отпустить. Пульт будет записан в привод.

Записать второй брелок по этой же инструкции не получится, так как таким образом можно только перекодировать приёмник. То есть, из памяти сотрётся первый прибор, а новый запишется на его место. Вместо этого, необходимо провести процедуру по копированию. На новом устройстве нужно нажать и задержать обе кнопки, начнёт мигать светодиод. Затем их отпускают и нажимают ту, которая позволяет запрограммировать приёмник, лампочка должна гореть ровно.

Через десять секунд к брелоку подносят первый пульт, который уже был подключён к приводу. Его располагают сзади подключаемого прибора, нажимают на нём рабочую кнопку. Диод должен мигнуть три раза и потухнуть. Так проходит программирование брелока Came.

Монтаж секционных ворот

    • Работа выполняется на ровной поверхности проемов. Поэтому предварительно проверяются вертикальные направляющие на поверхности пола. Для этого профиль ложится на него, а потом с помощью строительного уровня его горизонтальность измеряется.
    • Затем происходит подготовка панелей. Здесь верхние опоры ролика нужно установить на верхнюю панель при помощи саморезов. На средней панели ставятся опоры боковые относительно просверленных отверстий. Кроме того, происходит установка внутренних петель.
    • Отверстия в нижней части петли, должны соответствовать отверстиям в панели, сделанные на производстве.
    • В нижней панели устанавливаются внутренние петли, опоры боковые и нижние угловые кронштейны.
    • Установка всей комплектации выполняется по отверстиям, заранее выполненным на производстве. Это сокращает время монтажа секционных ворот.
    • Прежде чем ставить направляющие следует поставить нижнюю панель так, чтобы ее края заходили равномерно за проемы по обеим сторонам.
    • Дальше выполняется сборка направляющих и их установка. Для этого крепятся стойки по боковым проемам, а потом скрепляются вертикальные и горизонтальные направляющие между собой болтами, гайками и специальной пластиной.
    • Ставится опорный кронштейн по отверстиям угловой стойки. После чего крепится ко всей конструкции, а также к стене саморезами по металлу.
    • Трос разрезается на две половины. Потом каждый конец его скрепляется с петлей в нижней панели по обе стороны ворот.
    • Ролик с распорными втулками вставляется в отверстия нижних кронштейнов. Ролики с роликодержателями крепятся на боковые опоры. Оставшиеся саморезы крепятся по всей высоте угловой стойки.
    • Потребуется взять вал. На него устанавливаются пружины в сборе с двух сторон и барабаны для троса.
    • Выполняется установка верхней панели. Для этого сверху ставятся роликодержатели уже с вставленными роликами. После вал в сборке поднимается наверх и устанавливается в подшипнике для закрепления.
    • В имеющиеся барабаны через отверстия пропускается свободный конец троса. Необходимое количество его наматывается на барабан, а оставшаяся часть протягивается вдоль вертикально направляющего от нижнего углового кронштейна к барабану. Сам барабан крепится к опорному кронштейну и наматывается трос с последующим его закреплением на валу болтами и обжимной втулкой.

Барабан с тросом

  • Барабан с тросом
  • Отмечается место для крепления петель и боковых опор с помощью перфоратора.
  • Регулируются пружины и фиксируются на определенном параметре.
  • Устанавливаются буферы симметрично оси проема, а верхние направляющие крепятся к потолку при помощи монтажных уголков болтами и саморезами.
  • Отмечается место для ручки снаружи и задвижки внутри гаража. После чего они крепятся с помощью саморезов.
  • Установка автоматики
  • На направляющем профиле монтируется привод и на выходной вал одевается втулка. Дальше все части соединяются.
  • Берется кронштейн и устанавливается на направляющем профиле с помощью саморезов.
  • Дополнительно потребуется поставить на направляющем профиле тягу.
  • Затем делается монтаж направляющего над валом полотна ворот через верх потолочных профилей. При этом крепится другой его конец к балке находящейся близко к приводу с помощью кронштейна.

Автоматика в сборе

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
