Плюсы и минусы самодельных конструкций
Популярность самодельных откатных ворот обусловлена их следующими достоинствами:
- Плавным и тихим движением створок.
- Большим сроком службы.
- Наличием автоматизации.
- Устойчивостью к механическим и погодным воздействиям.
- Удобством эксплуатации.
При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.
Список недостатков состоит из таких пунктов:
- В процессе монтажа приходится дополнительно бетонировать столбы.
- Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
- Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.
На самодельные ворота можно установить сигнальную лампочку.
Роликовые каретки
Располагают на швеллере на как можно большем расстоянии друг от друга, чтобы уменьшить плечо створки и соответственно нагрузку на них.

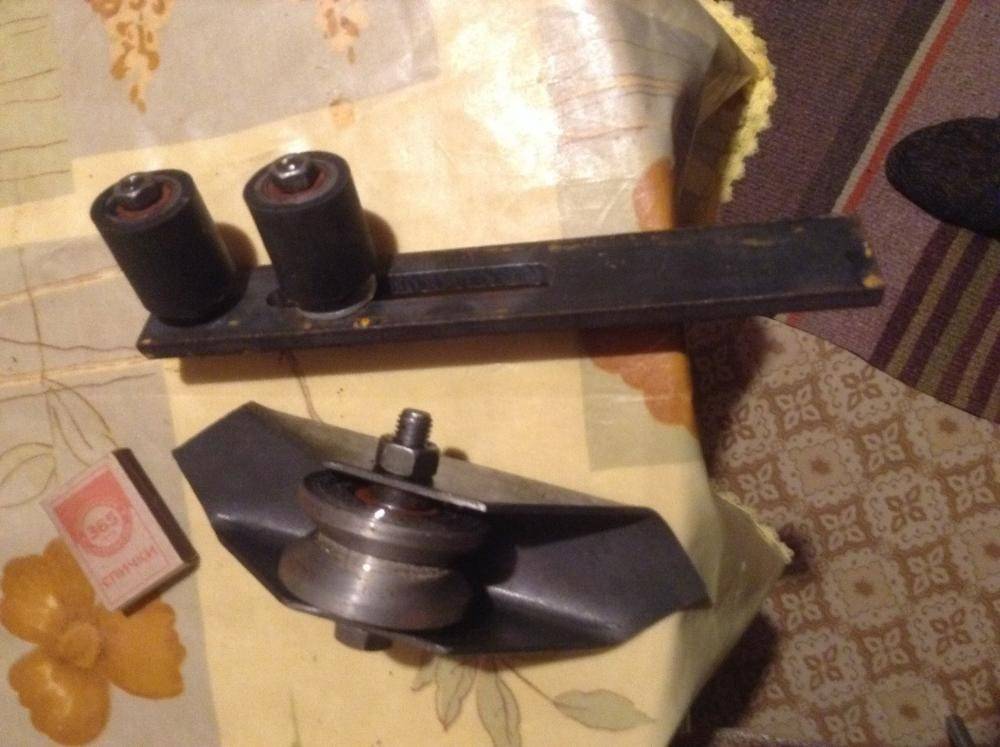

Для самостоятельного изготовления роликовой опоры понадобиться листовая сталь толщиной не менее 10 мм, по 8-мь подшипников на каждую опору и оси для подшипников.
Лучше не использовать дешевые китайские подшипники, так как у них небольшой срок службы, покупка более дорогих будет оправдана. Размеры подшипников определяются по сечению трубы, которая будет выбрана в качестве направляющего рельса
При покупке подшипников нужно обратить внимание на защиту их шарикового механизма (пыльники). Она может быть металлической или металлорезиновой
Лучше останавливаться на втором варианте, так как изделие будет постоянно контактировать с атмосферными осадками, и металл поржавев может сделать его непригодным к дальнейшей эксплуатации.
Когда роликовая опора сделана самостоятельно, нужно позаботиться о ее антикоррозийной защите, так как она будет постоянно контактировать с атмосферными осадками. Вне производственных условий цинкование изделия вряд ли получиться, потому его придется грунтовать и красить в несколько слоев, и то это не будет 100% защитой (только на некоторое время).
Если покупать роликовые опоры, изготовленные в заводских условиях, они могут поставляться с обоймами подшипников из полимеров или металла.
Лучше использовать изделие с металлическими обоймами – при эксплуатации полимеров необходимо придерживаться рабочего температурного диапазона, который обычно находится в пределах от -20°С до + 50°С. Если этого не выполнить, полимеры легко ломаются или теряют форму.

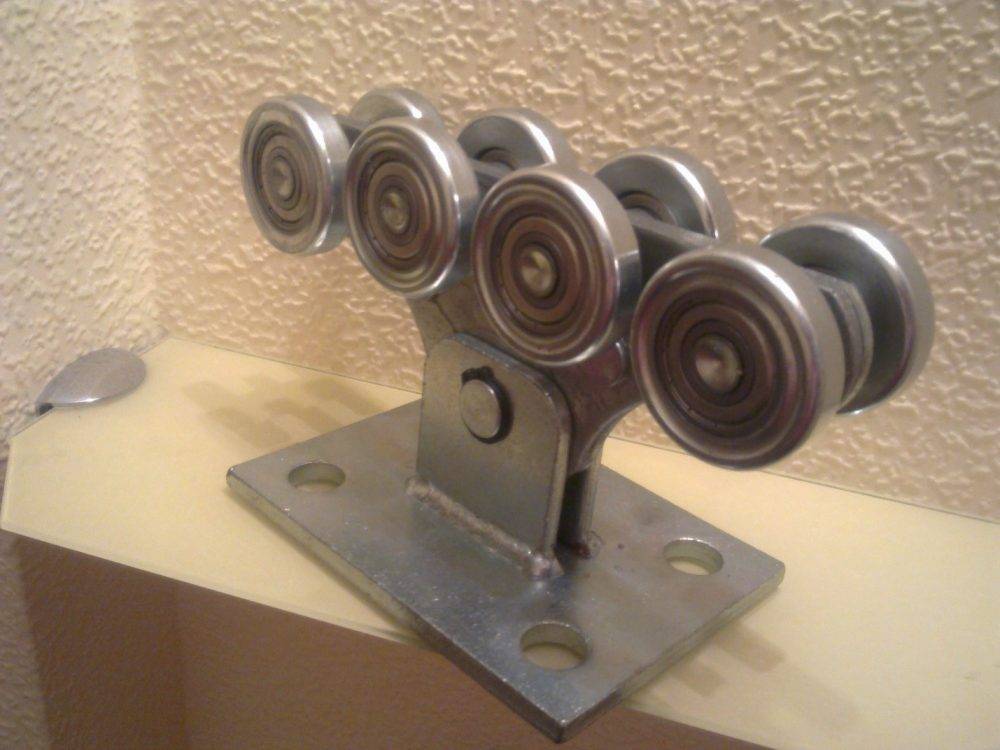

Верхняя часть заводских роликовых опор подвижна, то есть ролики в направляющем рельсе слегка накланяются в ту сторону, в которую перемещается створка. Таким образом, распределяется нагрузка и значительно замедляется износ роликов.
Поверхность заводских опор оцинкована, что делает изделия устойчивым к воздействию влаги.
Есть два варианта установки роликовых опор заводского изготовления:
- Без регулировочных пластин.
- С регулировочными пластинами.
Роликовые опоры без регулировочных пластин устанавливаются прямо на забетонированный швеллер. Сначала их основание нужно сваркой только прихватить и проверить легкость хода ворот, а если движение затруднено сварку нужно срезать и переустановить опоры, после чего опять приварить и проверить легкость движения. Выполнять описанные действия нужно до тех пор, пока ворота не будут без усилий открываться и закрываться.
С регулировочными пластинами процесс установки опор быстрее и проще. К швеллеру привариваются пластины, а на них устанавливаются роликовые опоры. Чтобы ролики отрегулировать, нужно вращать гайки на четырех шпильках регулировочной пластины.
Внимание! Зазор между роликами опор и направляющим рельсом должен быть не более 1-2 мм, иначе нижний свободный угол створки при закрывании будет нырять и не попадет на нижнюю полку улавливателя, то есть створка не закроется
Монтаж своими руками подвесных откатных ворот
Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.
Конструкция предполагает наличие верхней направляющей балки
Необходимые для работы инструменты и материалы
Перечень используемых материалов и инструмента зависит от комплектности ворот. Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.
Перечень используемого инструмента зависит от комплектности ворот
Из материалов надо иметь в наличии:
- профильную трубу различного сечения;
- крепёж;
- фурнитуру;
Фурнитура должна быть в достаточном количестве и высокого качества
- бетонный раствор;
- опорные столбы;
- профнастил или другой материал для оформления створок.
Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы
Изготовление каркаса
Изготовление каркаса выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Элементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов. | |
| К внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение. | |
| Руководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот. |
Установка полотна и крепление замка
Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.
Замок должен иметь подходящую конструкцию
Изготовление и монтаж рамы
У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции. Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.
Паз должен быть идеально ровным
Установка направляющих и фурнитуры
Работы выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Из металлического листа толщиной 4-5 мм вырезаем два треугольника со стороной 12 см. В вершинах треугольника просверливаем отверстия и размещаем в них отрезки прутов длиной 2,5 см и диаметром 1 см. | |
| Проверяем соотношение геометрических параметров опорных треугольников и сформированного паза в направляющей. Треугольник должен свободно перемещаться. | |
| На оси опорных треугольников устанавливаем подшипники. Полученная каретка будет перемещаться внутри направляющей, поэтому диаметр наружного кольца опор должен быть соответствующим. | |
| К третьей вершине треугольников крепим опорную часть для ворот. С её помощью каретка будет привариваться к каркасу створки. | |
| Устанавливаем створку. Монтируем ограничители, которые не позволяет створке выйти за пределы направляющей. Проверяем работоспособность системы. |
Расчет прочности фурнитуры
Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.
Ролики, которые устанавливаются сверху для поддержки полотна,
лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали
Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки
Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.
Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.
Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Верхний улавливатель
Необходим, чтобы фиксировать створку, когда она открыта. Некоторые не устанавливают этот элемент, от чего в ветреную погоду ворота гремят.
Верхний улавливатель можно сделать из куска гнутого швеллера или сварить два уголка, как вариант можно согнуть полосу шириной 6-10 см. Толщина стенок изделия должна быть не менее 4 мм.
Заводской верхний улавливатель имеет П-образную форму с отгибами. Они нужны, чтобы створка гарантированно в него попала, даже если есть люфт.
Верхний улавливатель приваривают к нащельнику, который находится на противоположном роликовым опорам столбе.
Этот элемент крепят после того, как установлены роликовые опоры, верхняя пластина с роликами, нижний концевой ролик и нижний улавливатель.
Следует отметить, что не во всех заводских комплектах (в зависимости от производителя) есть верхний улавливатель, бывает, что он продается отдельно, потому при выборе фурнитуры, уточняйте его наличие.
1 этап – проект откатных ворот из профнастила
Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.
Эскиз откатных ворот из профнастила
Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.
Эскиз откатных ворот
Схема откатных ворот из профнастила
Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.
Схема откатных ворот
Чертеж откатных ворот из профнастила
Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.
Чертеж откатных ворот
Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.
Устройство ворот. Подготовительный этап
На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:
- установка столбов – опор;
- сооружение фундамента;
- подготовка полотна и других частей конструкции;
- монтаж.
Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.
Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.
Расчет веса
Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.
Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.
Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.
Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.
Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.
Откатные ворота своими руками – устройство фундамента
Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.
Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:
Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота
Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.
Схема подводки кабеля представлена ниже (см. Схему 2):
Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.
Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.
Особенности обустройства фундамента под откатные ворота:
- Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
- Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
- Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
- Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.
Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.
В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.
Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется
Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.
Расчет веса, габаритов и прочности
Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:
- Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L – ширина ворот, A – показатель ширины въезда, а I – дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
- Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
- Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м², а конструкция из стали толщиной 2 мм весит 17 кг/м². Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
- Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.
Расчеты для откатных ворот.
Виды конструкций
Всего существует несколько видов конструкций:
- Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
- Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
- Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
- Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
- Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.
Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.
Подготовка к созданию роликов
Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:
- верхние ролики;
- роликовые опоры;
- заглушки;
- концевой ролик;
- рельс;
- улавливатели створки.
Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.
Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью
Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.
Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм
На роликовые каретки приходится вся нагрузка от створки
Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества
Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.
При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.
Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.
Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.
Выбор материалов
Перед началом изготовления и монтажа нужно подготовить необходимые материалы и инструменты. Для составления схемы проводятся замеры с помощью уровня и рулетки. Для работы понадобятся:
- профнастил (металлическое полотно);
- уголки, профили из стали;
- направляющая опорная балка;
- роликовые подшипники;
- опорные трубы для укрепления фундамента;
- электропривод;
- сварочный аппарат;
- электродрель со сверлами;
- гаечный ключ;
- лопата;
- цемент, песок, щебень для раствора.
Расходы на материалы предстоят примерно такие:
| Наименование | Стоимость в рублях |
| Комплект фурнитуры | 15 000 |
| Металлический каркас | 5 000 |
| Материалы для фундамента | 5 000 |
| Провода, краска, электроды | 2 000 – 3 000 |
| Электропривод | 15 000- 30 000 |
Стандартный комплект фурнитуры включает:
- опорные тележки;
- концевой ролик;
- улавливатель;
- направляющий рельс длиной 6 м с заглушкой;
- направляющая скоба.
Стоимость фурнитуры зависит от производителя, расчетной нагрузки. Комплекты отечественных производителей обойдутся дешевле. Увеличит цену износоустойчивость, прочность материала изготовления. Стоимость комплекта автоматики для откатных ворот зависит от максимального веса полотна, скорости движения, комплектации.
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Ролики движутся по специальному наземному рельсу
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
- сварочный аппарат;
- пилу;
- болгарку;
- шуруповёрт;
- ручной слесарный инструмент.
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот
Подготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенно
Установка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксировать
Установку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. | |
| Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. | |
| Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |
Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно выверено
Установка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |
| К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. | |
| Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
Консольные ворота с нижней балкой
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция
Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе
Это интересно: Наличники на окна в деревянном доме своими руками — излагаем подробно
