Заливка фундамента

Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.

Чертеж фундамента под раму длиной 6 м (проем 4 м)

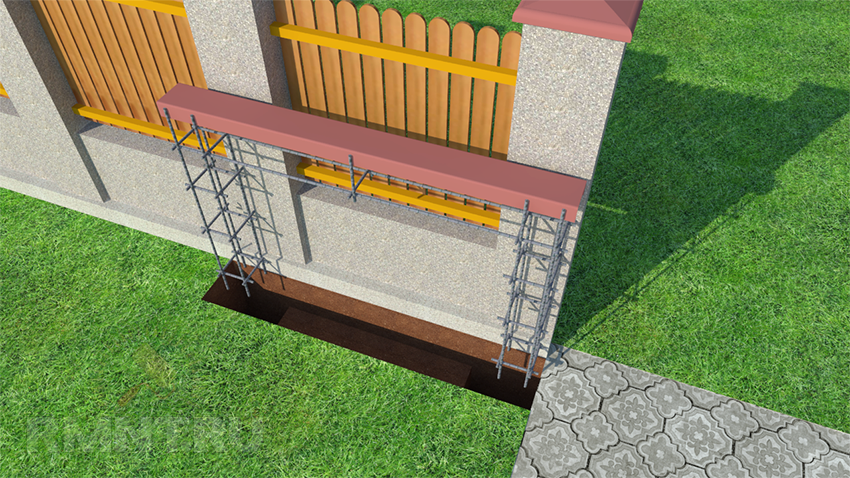

Работы по заливке основания откатных ворот ведутся в таком порядке:

1. Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
2. Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
3. Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
4. Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
5. Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.

Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.

Привод для откатных ворот: как сделать своими руками

Привод на откатные ворота своими руками выполняется из нескольких главных узлов (двигатель, редуктор, узел управления). При сборке аппаратной части самостоятельно потребуется подбирать части механизма с учетом технических характеристик устройства (размеры, вес, частота эксплуатации).

Основной составляющей конструкции может быть силовой мотор от неиспользуемой стиральной машинки. При подсоединении системы требуется правильно зафиксировать концы обмотки с 2 сторон.

Редукторный вал и двигатель соединяются с применением муфты жесткого или полужесткого типа. Муфта имеет вид гильзы с отверстиями разных диаметров и канавками на поверхности.

В качестве замены заводского редуктора можно выбрать ременную передачу

При сборке элементов важно располагать детали с учетом центрирования, точности и прочности соединений

С помощью специальных устройств рассчитывается мощность двигателя. Показатель выбирается с учетом веса полотен и рамы. Для ворот массой 250-300 кг необходим двигатель с мощностью 200-250 Вт, до 500-600 кг — 350-400 Вт. Для входной конструкции весом 800-1000 кг потребуется мотор с мощностью до 500-600 Вт. Оптимально собирать модель с небольшим запасом прочности.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

   Монтаж зубчатой рейки

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

1. 5
2. 4
3. 3
4. 2
5. 1

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Как работают откатные ворота

Для того, чтобы понять, как сделать своими руками откатные ворота, необходимо для начала разобраться с их принципом действия.

Есть два вида откатных ворот в зависимости от расположения и типа опорной поверхности: рельсовые и роликовые. Вторые системы в современности более распространены, а рельсовые менее надежны.

Кроме того, для установки откатных ворот с опорными роликами совершенно не потребуется особенных стараний.

Детали для них найти в магазинах будет проще простого, а так же их можно вовсе сделать самостоятельно. Этот вариант может быть собран, как единая ширма или же двойная конструкция с синхронным движением.

Моноширма — это более распространенный вариант монтажа ворот, она представляет собой цельное металлическое полотно и боковые направляющие.

Здесь нужно будет устанавливать два фундамента и направляющую балку сверху конструкции.

Изготовление створки ворот и этапы монтажа

Перед началом работ определитесь с размерами ворот — шириной и высотой. В нашем примере рассмотрен вариант с шириной проезда 4 м, длиной направляющей — 6 м, высотой ворот — 2 м.

Материалы и инструменты

Расчет материалов сделан для представленной на чертеже конструкции, с односторонней обшивкой профнастилом, для климата с промерзанием грунта на глубину до 1,5 м.

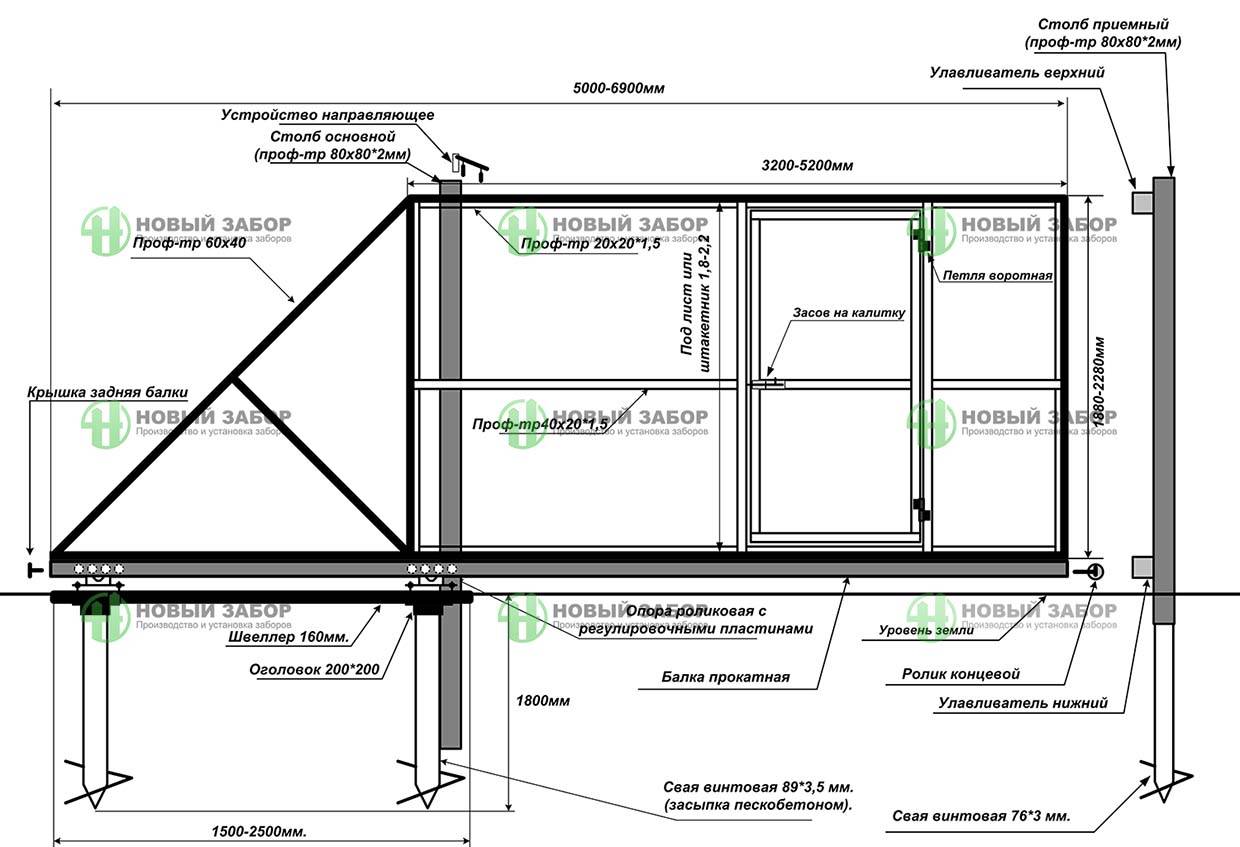

Чертёж ворот

Таблица. Расход материалов на установку откатных ворот

	Материал	Расход
Бетонирование силовой рамы на глубину 1,5 м	цемент	150 кг
песок	450 кг
щебень	450 кг
арматура, диаметр 10–14 мм	~20 м
Закладная	швеллер № 16 — № 20	2 м
Нащельник	труба квадратного сечения 60х60х2 мм	2,5 м
Полотно ворот (4х2 м)	профнастил	10 м2
труба прямоугольного сечения 60х40х2 мм	26 м
труба прямоугольного сечения 40х20х2 мм	20 м
краска	1 банка
грунтовка	1 банка
растворитель	1 банка
электроды	1 упаковка
саморезы по металлу	150–200 шт.

Необходимые инструменты:

• лопата;
• болгарка;
• сварочный аппарат;
• шуруповёрт;
• уровень;
• рулетка;
• малярная кисть или пульверизатор.

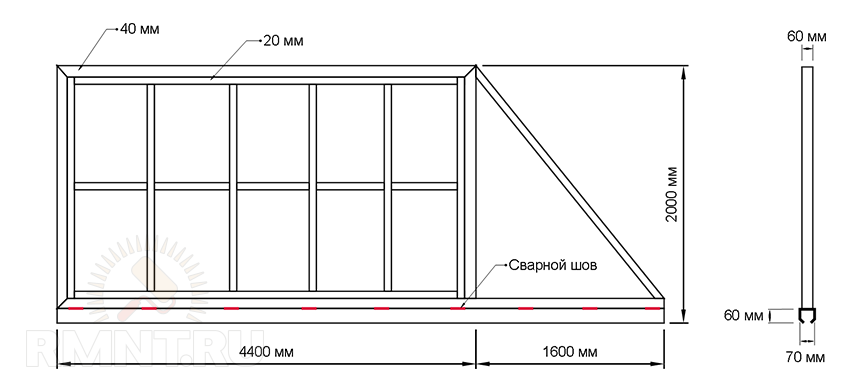

Изготовление створки

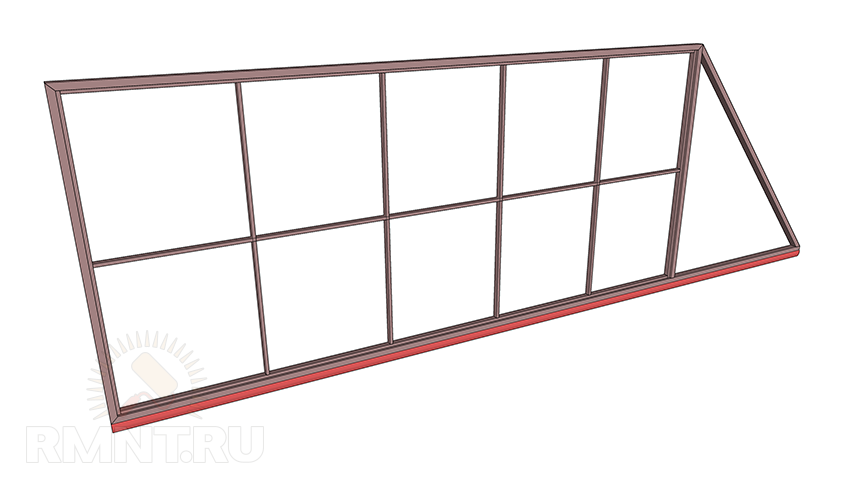

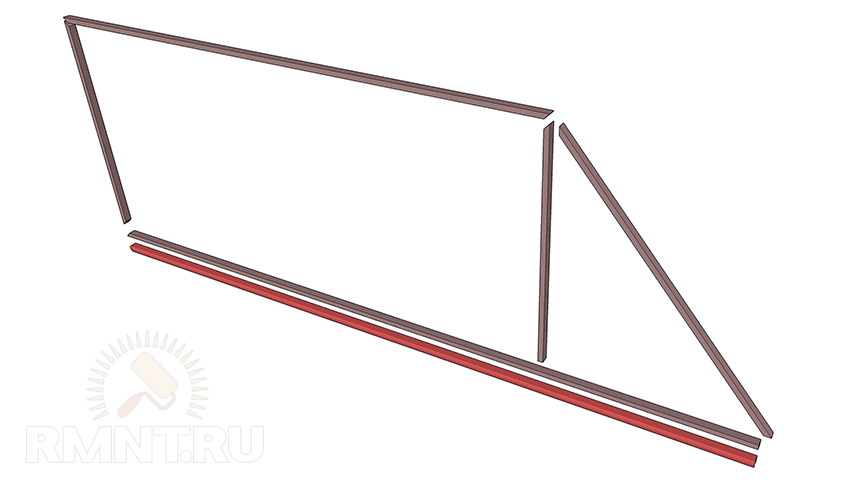

Каркас рамы — сварная конструкция. До начала работ нужно организовать место — выложить при помощи строительного уровня кирпичи под будущую конструкцию. Сделайте заготовки каркаса. Очистите трубы от грязи и ржавчины.

Вам понадобятся отрезки трубы 60х40 мм длиной: 6 м — 1 шт., 4,4 м — 1 шт., 2 м — 2 шт., 2,56 м — 1 шт.

И отрезки трубы 40х20 мм длиной: 4,32 м — 3 шт., 1,92 м — 2 шт., 1,88 м — 4 шт.

К направляющей (необходимо купить), закрытой с двух сторон заглушками, приварите трубу 60х40 мм длиной 6 м, прихватывая с двух сторон через каждые 750 мм. Перпендикулярно к основанию приварите (также точечно) трубы 60х40 мм длиной 2 м (подрезав края под 45°) и соедините их верхушки трубой длиной 4,4 м.

От свободного конца основания к ближайшему углу приварите трубу 60х40 мм длиной 2,56 м. Площадь полотна заполните конструкцией из труб 40х20 мм по схеме. При этом узкую трубу нужно варить заподлицо с широкой — при односторонней обшивке и по центру — с двухсторонней.

Сварочные швы зачистите болгаркой и обработайте антикоррозионным средством. Покрасьте полученный каркас.

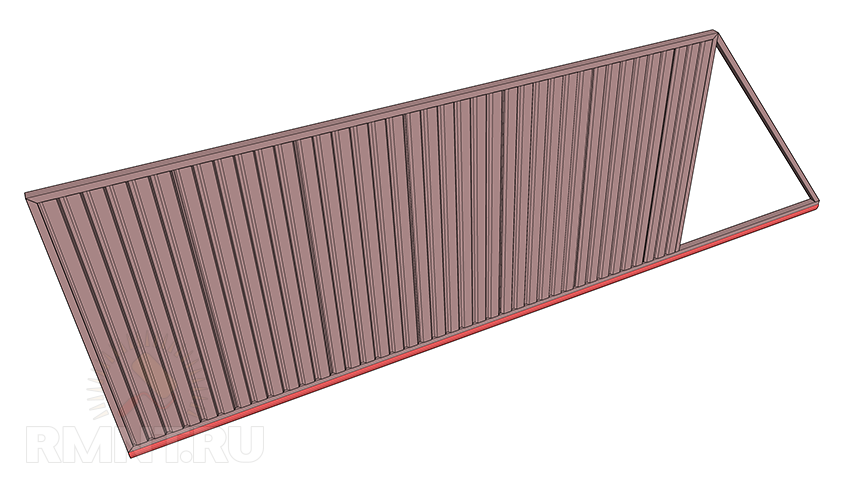

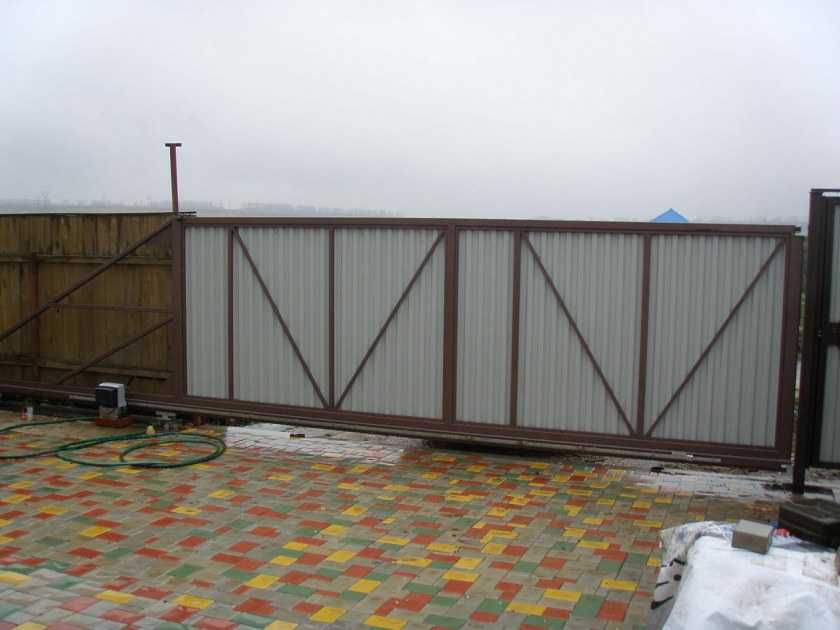

Раскроите профнастил и обшейте раму при помощи саморезов.

Бетонные работы

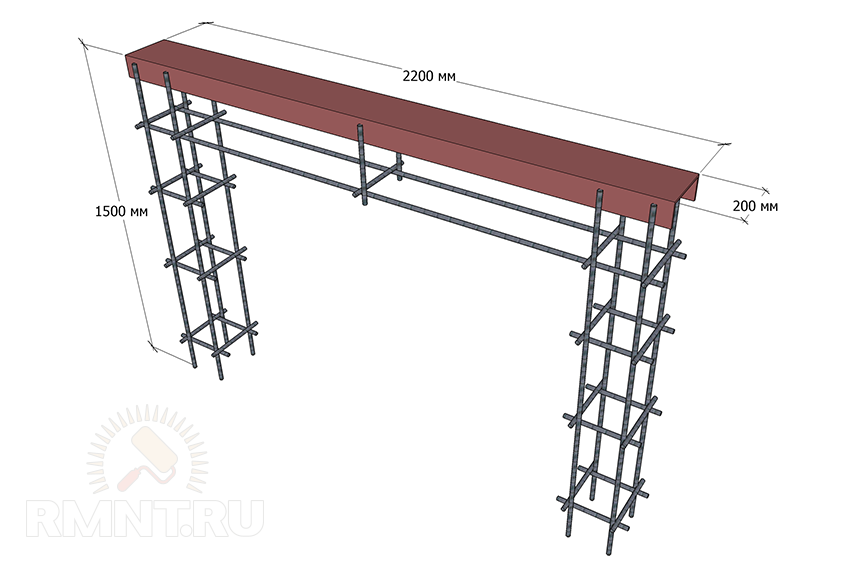

Подготовьте силовую раму. Для этого из арматуры и швеллера нужно сварить конструкцию длиной 2,2 м и высотой 1,5 м по представленной схеме.

Схема каркаса для бетонирования силовой рамы

Подготовьте П-образный котлован под раму так, как это показано на рисунке, приготовьте раствор, исходя из расчета материала (порционно), установите раму и забетонируйте конструкцию. Время застывания не менее недели.

Схема монтажа силовой рамы

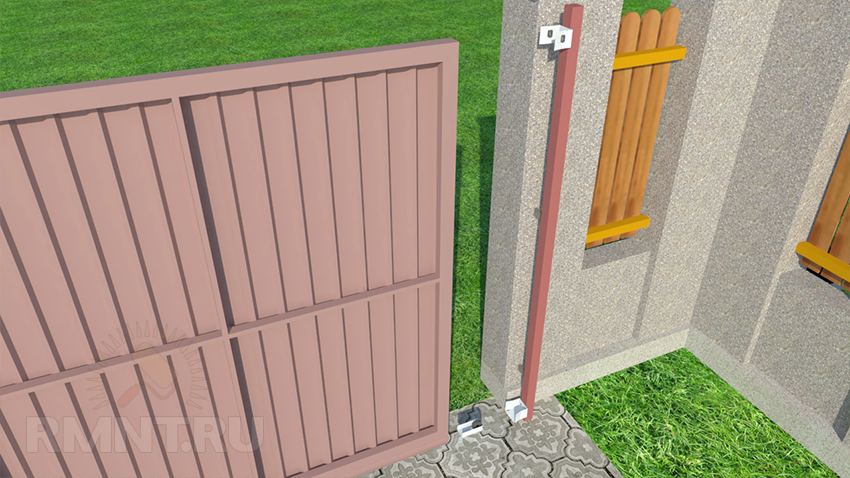

С противоположной стороны проезда, рядом со столбом забора, установите столб для крепления верхних роликов и уловителей (нащельник). Его можно забетонировать, а можно приварить к закладным конструкциям из уголка, вмонтированным в столб забора.

Монтаж конструкции

При покупке фурнитуры вам дадут инструкцию по монтажу, но иногда у продавца её попросту нет. Рассмотрим общий случай.

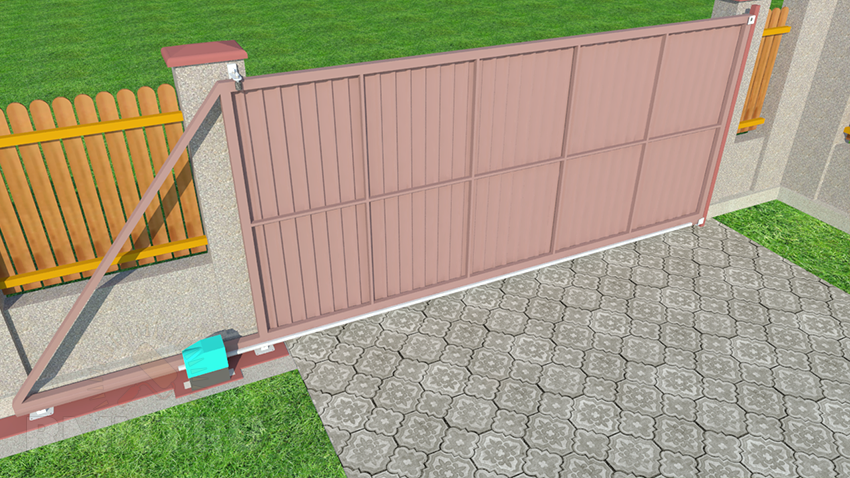

1. Приварите регулируемую подставку к силовой раме (в начале и в конце, оставляя необходимый просвет) и установите роликовые опоры на болты подставки.

2. Приварите к силовой раме площадку под привод.

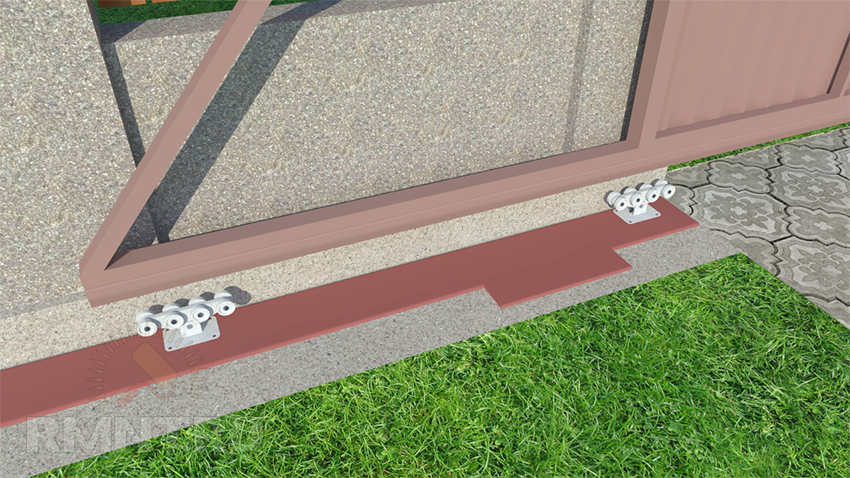

3. Установите ворота на роликовые опоры, продев ролики в прорезь направляющей балки. С помощью уровня выставьте горизонталь на регулируемой подставке. Если подставка не предусмотрена, роликовые опоры привариваются к закладной (швеллеру) после проверки горизонтальности.

4. Каркас верхних роликов приварите к закладным на столбе со стороны силовой рамы. Проверьте, чтобы полотно ворот стояло идеально ровно.

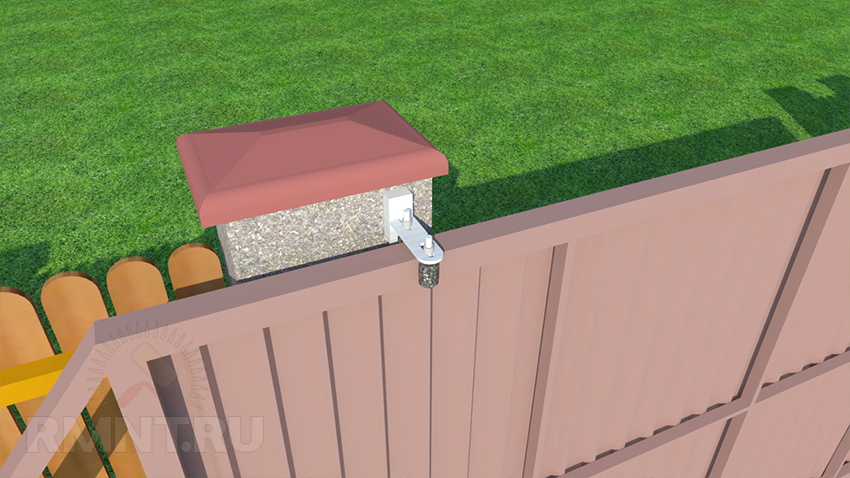

5. Приварите к нащельнику сначала нижний, а затем верхний уловитель. Нижний уловитель должен оказаться на несколько миллиметров выше концевого ролика направляющей. Верхний уловитель приваривается чуть ниже верха ворот.

6. Зажмите болтами концевой ролик в направляющей балке.

7. Установите и подключите привод и при необходимости дистанционное управление.

Ваши ворота готовы к эксплуатации.
