Параллельный упор для циркулярки

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

  1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
  2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
  3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
  4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
  5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
  6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Каретка для циркулярки и монтаж переднего и заднего упоров:

  • Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
  • Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
  • Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.
  • Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
  • Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
  • После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).

Установка кожуха для диска и стоп-блок для салазок:

  • Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
  • В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
  • Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
  • Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.
  • Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
  • Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.

Предварительные размеры каретки для циркулярки показаны в таблице ниже:

Особенности

Общим для этих конструктивных решений является рейка, перемещающаяся относительно режущего диска по плоскости рабочего стола пилы. При создании этой рейки предлагается использовать типовой прессованный профиль прямоугольного неравно полочного углового сечения алюминиевых или магниевых сплавов. При сборке параллельного углового упора собственными руками могут использоваться и другие профили подобного сечения в соответствии с длиной и шириной рабочей плоскости стола, а также марки циркулярки.

В предлагаемых вариантах чертежей используется уголок со следующими размерами (мм):

  • широкая – 70х6;
  • узкая – 41х10.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Изготовление рабочего стола для ленточной пилы своими руками

Сначала изготовил опору с механизмом наклона стола. Делал её из древесины дуба. К ней крепится нижний блок опорных подшипников. К поворотному механизму стола присоединил подкладку из ЛДСП для повышения жёсткости стола. На сам стол я пустил обрезок столешницы из ДСП. Она довольно толстая и прочная, а поверхность у неё — гладкая и скользкая. Кромки обшил буковыми рейками. В рабочей зоне в столе выпилил прямоугольное отверстие, а затем выфрезеровал выемку под вставку из МДФ. Вставку устанавливал при включенной пиле: заводил вставку в пазы и задвигал до упора, одновременно пропиливая её на нужную длину. При повороте стола под углом вставку либо вообще вынимаю, либо изготавливаю новую под конкретный угол. На гайку механизма натяжения полотен я изготовил вороток. Силу натяжения устанавливаю на глазок — порвать полотно практически невозможно. Чтобы удобнее было выставлять стол перпендикулярно к полотну, изготовил дополнительный упор для стола. Вкрученный в упор само- рез позволяет регулировать положение стола. А чтобы опилки не налипали на колёса, установил обрезанную зубную щётку на нижнее колесо.

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

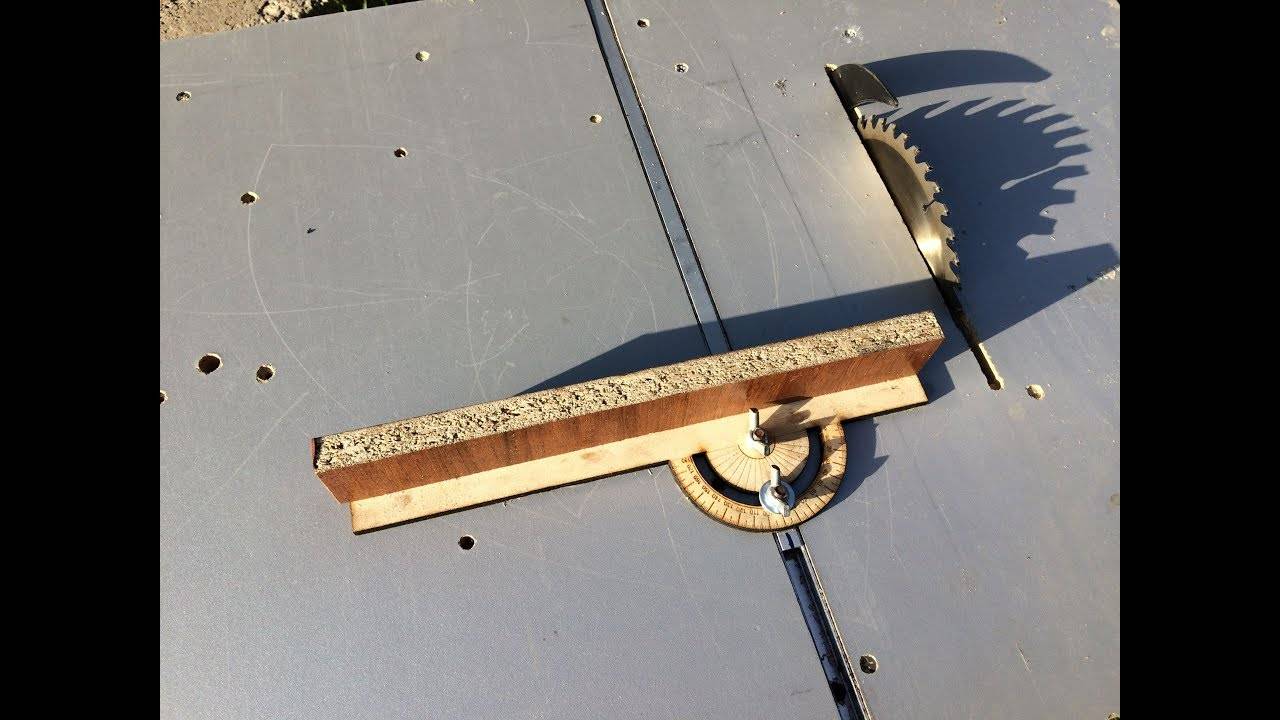

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

Последовательность действий:

  • Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
  • Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
  • Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
  • Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
  • Применить крепежные устройства из деревянных шайб.
  • Осуществить прижим барашковой гайкой на винте.

самодельный угловой упор

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

  1. Просверлить 6 размеченных отверстий диаметром 0,8 см.
  2. Обработать наждачной бумагой заусенцы, которые создаются от сверления.
  3. Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
  4. Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
  5. Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
  6. Навинтить обычную гайку с каждой стороны поверх рейки.
  7. Опустить обе гайки.
  8. Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

  • готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
  • элементы крепления (болты, винты, шайбы);
  • лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

  1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
  2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
  3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

  • профиль с меньшим сечением помещают в рельсе;
  • по высоте он не должен превышать высоту основного профиля;
  • подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
  • циркулярную пилу располагают на поверхности направляющей шины;
  • для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

  • разметить линию отреза;
  • зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
  • отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Что такое

Параллельный упор по-другому называется направляющей планкой. Предназначен для того, чтобы выполнить пропил строго по заданному размеру. Параллельным называется потому, что упорная направляющая плоскость должна во всех случаях располагаться строго параллельно плоскости пильного диска. В противном случае:

  • если упор идет «на сужение», диск заклинит в заготовке;
  • «на расширение» – диск будет отходить в сторону от заданного размера, пропил не будет точным.

В первом случае сама ручная электропила движется по заготовке.

При распиловке на стационарной циркулярке наоборот, заготовка движется относительно пильного диска.

Чем отличается от направляющей шины

Направляющая шина – более сложное в сравнении с односторонним упором устройство. Применяется только для ручных циркулярок, которые при пилении перемещаются по заготовке. В отличие от упора, могут ограничивать платформу электропилы с двух сторон.

Если при пилении по упору ручную циркулярку надо прижимать вручную, чтобы она не отодвигалась от планки, то при пилении по шине с двусторонним ограничением пила идет строго по ней. Это длинное приспособление, в комплекте с электропилами продается крайне редко. Предлагаются и разборные решения из нескольких элементов, которые при работе соединяются по длине.

Пример такой шины на следующем видео.

Показано довольно хлипкое приспособление. Подходит исключительно для тонких заготовок. При серьезных нагрузках могут рассыпаться соединения, не выдержать упорные пластиковые бортики или само основание. Тем не менее, в отдельных случаях приспособление может послужить и принести пользу.

Кроме этого, есть множество вариантов конструкций самодельных направляющих для подобных задач, с одно- и двусторонним ограничением.

Модель для ручной дисковой пилы

Упор входит в комплект продажи почти всех ручных циркулярок. Похожие упоры применяются вместе с ручными фрезерами и электролобзиками. Они могут иметь разное исполнение: два штыря и сама короткая направляющая планка, или планка на одной пластине.

Комплектный упор для ручной циркулярки Макита:

Такой упор крепится за основание самой электропилы и движется по ровной кромке заготовки (доски, бруса). Его применение ограничено – только на заготовках как минимум с одной ровной плоскостью, по которой можно направить направляющую планку.

Также есть ограничения по ширине заготовке.  На слишком узкой заготовке такой упор выставить тоже нельзя, ровная кромка уходит уже под станину циркулярки и недоступна для направляющей планки.

На слишком широкой доске, листе фанеру такой упор также не поставить, так как не хватит длины штырей или пластины, на которых держится упорная планка. В таких случаях применяется разметка (карандашом, маркером), по которой пилят, направляющая шина или отдельная планка по всей длине заготовки, не входящие в комплект электропилы.

Модель для циркулярного станка с креплением к столу

Направляющую планку (параллельный упор) крепят на поверхности рабочего стола на нужном расстоянии от диска. Какое расстояние планки от диска, такой ширины будет отрезана заготовка.

При точной установке направляющей плюс/минус 1-2 мм. При «виляющем» диске большого диаметра – плюс/минус 2-4 мм. Поэтому после пробного пропила ширину отрезанной заготовки нужно промерять. Возможен значительный отход от заданной ширины.

Такой параллельный упор крепится к столу разными способами:

  • на столе могут быть пазы под резьбовые зажимы (болты) для перемещения упора влево/вправо;
  • часто упор крепят к столу струбцинами;
  • есть модели с позиционером. Его платформа крепится на край стола, а планка выдвигается от платформы и назад на двух направляющих.

Модель для ручной дисковой пилы с креплением к столу

Когда ручная пила используется как стационарная, в перевернутом виде с закреплением в станине, направляющие применяются точно также, как и вышеописанные для стационарной циркулярки. Если ручная пила используется в обычном режиме, движется по заготовке, применение направляющих может отличаться.

  1. Параллельный упор крепят к распиливаемой заготовке. Например, к листу фанеры струбцинами прижимаю уголок или саморезами – деревянный брусок. Сделав пропил, упор отодвигают под следующую заготовку.
  2. Заготовку размещают на рабочем столе, струбцинами одновременно крепят к столу заготовку и параллельный упор.

В всех вариантах нужно внимательно следить, где будет проходить пильный диск циркулярки. Ни в коем случае при распиле он не должен касаться края рабочего стола или посторонних предметов. Поставив упор, следует заглянуть вниз и еще раз убедиться, что линия пропила будет проходить над пустотой.

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

  • 810х212 мм;
  • 1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

  • спинка;
  • две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

  • 810х143 мм;
  • 1105х143 мм;
  • 1610х143 мм;
  • 2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Направляющие шины своими руками

Одним из самых распространенных, дешевых и простых вариантов – направляющая шина из алюминиевого правила, которое используется для выравнивания поверхностей после нанесения шпаклевки или стяжки.

Рекомендуется покупать самое длинное правило (длиной три метра), поскольку в дальнейшем может понадобиться распиливать длинные заготовки.

Необходимо приобрести правило, которое имеет на своей обратной стороне паз для ручек. Кроме того, понадобятся две струбцины со съемной верхней частью.

Видео:

Ручки с правила нужно будет снять, как и верхнюю часть струбцин. Затем из полипропилена или фторопласта с помощью ножовки по металлу и напильника или фрезерного станка изготавливаются бегунки, напоминающие по форме букву Т.

Свой выбор именно этого материала специалисты поясняют тем, что такие бегунки не будут скользить в пазу и в то же время являются довольно прочными.

Изделия необходимо вставить в струбцины вместо снятой верхней части и завести в паз правила. После этого можно смело использовать получившиеся изделие в качестве направляющей шины.

Благодаря удаленному от пропила расположению струбцин нет опасности соприкосновения циркулярной пилы с металлом.

Такая направляющая шина обходится в несколько раз дешевле, чем уже готовая. Еще одним преимуществом является то, что в дальнейшем все изделие можно будет разобрать, и использовать правило и струбцины по своему прямому назначению.

Более дорогим вариантом будет направляющая шина, сделанная при помощи металлических уголков.

Для ее изготовления нужно прикрепить на основание пилы маленький П-образный профиль при помощи винтов.

Затем нужно соорудить саму направляющую при помощи большего П-образного металлического профиля и листов ДСП с фанерой.

На фанерное основание прикрепляется большой профиль (его размеры подбираются так, чтобы маленький на основании циркулярной пилы плотно в него входил) и обнимается с обеих сторон полосками ДСП.

Затем на другой стороне подошвы циркулярной пилы устанавливается брусок или металлический профиль такой же высоты, как и вся направляющая (это необходимо, чтобы основание инструмента при пропиле располагалось строго параллельно деревянному изделию).

Такая направляющая шина обеспечивает ровный пропил и плавный ход циркулярной пилы без болтания.

Существует и более дорогой вариант изготовления направляющей шины своими руками, подходящий для мастеров, использующих циркулярную пилу для работы регулярно и часто.

На основании из ДСП крепится металлический П-образный профиль основанием вверх. К подошве циркулярной пилы прикрепляется уголок с кареткой на подшипниках.

Ролики ходят по направляющей, закрепленной струбцинами, тем самым обеспечивая ровность пропила и плавность движения инструмента.

Видео:

Направляющая шина для циркулярной пилы – вещь зачастую необходимая для всех тех, кто часто пользуются этим инструментов.

Сделать ее своими руками довольно просто, для этого не нужно специальных навыков или дорогостоящих материалов.

Однако нужно помнить, что циркулярная пила вместе с самодельными приспособлениями может нанести серьезные травмы, поэтому нужно работать аккуратно, соблюдая правила техники безопасности, и ни в коем случае не пить алкогольных напитков во время работы с таким опасным инструментом.

Как правильно пользоваться циркулярной пилой

Основные правила:

  • В момент нарезания материала следует поддерживать материал, чтобы лезвие не контактировало с чем-либо.
  • Защитный кожух на пиле должен сохраняться в бесперебойном рабочем состоянии. Нужно помнить, что при опускании упор мягко соскальзывает, при поднятии выпрыгивает назад.
  • В момент нарезания необходимо смотреть на передний край правой стороны лезвия и совместить его с разметкой.
  • Устройство нужно держать крепко, чтобы она не соскальзывала из руки.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

  • не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
  • распиловку досок размером более 200 см должны производить два человека;
  • работая на циркулярке, нельзя делать резких движений;
  • перед началом работы необходимо обязательно надеть очки и перчатки;
  • древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

  • если не выполнено направляющее приспособление;
  • отсутствует кожух;
  • нет предохранителей, задерживающих пальцы;
  • расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

https://remoo.ru/instrumentyi/cirkulyarka-svoimi-rukami

Поделиться новостью в соцсетях

« Предыдущая запись

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
