Переноска для гаража — как самому сделать освещение

Какие выбрать источники освещения

Каждый вид источника света имеет достоинства и недостатки. Перед тем как подключить свет в гараже стоит подробно ознакомиться со всеми видами ламп, и выбрать из них наиболее подходящие для использования.

Для освещения гаража можно применять такие виды ламп:

Накаливания. Их легко установить, просто эксплуатировать. Но такие изделия имеют достаточно много недостатков:

короткий срок службы;
берут много электроэнергии при включении;
неравномерно освещают помещение;
излучение света не белого, а красного или желтого оттенков, что отрицательно сказывается на зрении человека;
выделяют тепло, а значит, забирают много энергии;
очень опасны, перегорая, такие лампочки могут создавать искры, что в гараже нежелательно.

Люминесцентные. Хотя такие лампы более экономичны, дают равномерное освещение и имеют большой срок эксплуатации, у них так же имеется ряд недостатков:

при температуре в помещении меньше пяти градусов лампочка может не зажечься;
изделие очень чувствительно к перепадам в сети электроэнергии. При неполадках с напряжением лампа станет мигать и очень тускло гореть;
самый большой их недостаток – приносят вред здоровью человека. Содержание внутри лампы ртути может быть опасным, если она разобьется, а после перегорания ее необходимо специальным образом утилизировать, что не всегда возможно.

дневной;
мягкий;
холодный.

К недостаткам ламп относятся большая цена, а из-за содержания ртути в ней, вред для здоровья.

Светодиодные.

Их достоинства:

малое потребление электричества;
свет не пульсирует и не мигает;
имеет высокую цветопередачу;
большой срок эксплуатации;
не несут угрозы для здоровья человека.

К недостаткам относится высокая стоимость.

Как проложить проводку к светильникам

Прежде чем мы начнем разбираться с проводкой освещения гаража, имеет смысл поговорить о схеме подключения осветителей.

Общее освещение можно подключить к одной линии и на один выключатель, хотя если правую и левую стороны гаража включать раздельно, то это позволит существенно сократить расход электроэнергии. Это особенно актуально при использовании ламп накаливания.

Поскольку общая мощность осветителей довольно высокая, в качестве выключателя лучше использовать автомат с относительно небольшим номинальным током. Это не только обеспечит длительную безаварийную работу системы, но и защитит от пожара при коротком замыкании.

Для локальной подсветки рабочих мест нужны, конечно, отдельные выключатели. Если мощность ламп такой подсветки невелика, то можно обойтись обычными выключателями. Все коммутационные устройства лучше разместить на главном распределительном щите. Исключение может составлять лишь выключатель у верстака, включающий его подсветку. На этом же щите устанавливается понижающий трансформатор для питания освещения смотровой ямы. Он должен включаться по напряжению 220 В отдельным выключателем, размещенным тоже на щите.

После выключателей все линии освещения заводятся на общий автомат и УЗО – устройство защитного отключения (сейчас оно называется ВД – выключатель дифференциальный). Ток утечки на срабатывание такого выключателя должен быть не более 15 мА, а лучше 10.

Хорошим вариантом будет установка дифференциального автомата (дифавтомата), который представляет собой УЗО и автомат в одном корпусе. В этом случае от обычного автомата можно отказаться. Ток утечки дифавтомата выбирается такой же – 15, а лучше 10 мА.

Пример схемы подключения автоматов в гаражном щите вы можете видеть ниже. Он условный и довольно обобщенный. Подкорректируйте его под свои нужды.

А теперь перейдем непосредственно к проводке освещения гаража. Оптимальным решением в плане безопасности и надежности станет кабель ВВГнг-LS в двойной виниловой изоляции с медными жилами. Сечение жил необходимо выбирать в соответствии с общей мощностью ламп, им питаемых.

Кабель ВВГнг выпускается различного сечения и с разным количеством жил

Если стены гаража оштукатурены, то лучше сделать скрытую проводку, проложив кабель в штробу в штукатурке. Если толщина этой штукатурки позволяет, то можно уложить кабель, предварительно «одетый» в гофрированный ПВХ-шланг (рукав) – это не только обеспечит повышенную надежность и безопасность, но и позволит в случае аварии легко заменить кабель, просто вытащив старый и продев сквозь шланг новый.

Если стены в гараже голые, то кабель в этой же гофре можно проложить поверху, использовав для крепления скобы, дюбель хомуты или другой крепёж

На этом, я думаю, можно закончить. Теперь ты знаешь, как сделать правильное освещение в своем гараже и, я уверен, справишься с этой задачей без посторонней помощи.

Предыдущая
ОсвещениеКак выбрать светодиодный прожектор на 50w
Следующая
ОсвещениеИдеи для изготовления кованных фонарей из металла своими руками

Спасибо, помогло!Не помогло

Как выбрать хорошую лампу для гаража

Обычные лампы накаливания много жрут, и их приходится менять часто. К тому же корпус быстро нагревается и для переносок такие лампы совершенно не подходят. Другая история – современные светодиоды и люминесцентные лампы. Вопрос, какой вариант выбрать для переноски.

Люминесцентные лампы – достоинства и недостатки

Потребляемая мощность низкая, длительный срок работы, но к концу службы световой поток становится крайне низким, почти в два раза. Мерцание и снижение освещенности вызывает сильное напряжение глаз при работе в гараже, поэтому такие переноски использовать постоянно нежелательно. Они хороши тогда, когда переноска нужна исключительно для разовых работ.

Так как все эти светильники содержат компоненты ртути, то для лампы переноски их применять не желательно.

Лампы газонаполненные

Немного жрут электроэнергии, в пять раз меньше, чем лампы накаливания, но быстро снижается яркость. Срок службы – года три. Такие лампы лучше выбирать для замены обычных ламп накаливания, когда проще нормальный свет сделать в гараже, чем морочится с проводами и переносками.

Светодиоды

Выбирайте для гаража светодиоды с белым светом теплого спектра, цоколь E27,G13 – это самый экономичный и удобный вариант.

Лампы, которые для переноски использовать оптимально и варианты стационарного освещения:

если нужно сделать свет норм. во всем гараже, то выбирайте светодиодные лампы М-40/42 (пассаж). Это аналог люминесцентных ламп с защитой IP65. Эти светильники устойчивы к грязным работам в гараже – пыли и влаге. Мощность – 40 Вт;
для переноски надо подбирать светодиоды с углом освещения, который можно регулировать (до 75 градусов). Питание таких лампочек – от блока на 24В;
диоды Line Light с мощностью 14Вт быстро не греются и обеспечивают оптимальную локальную освещенность;

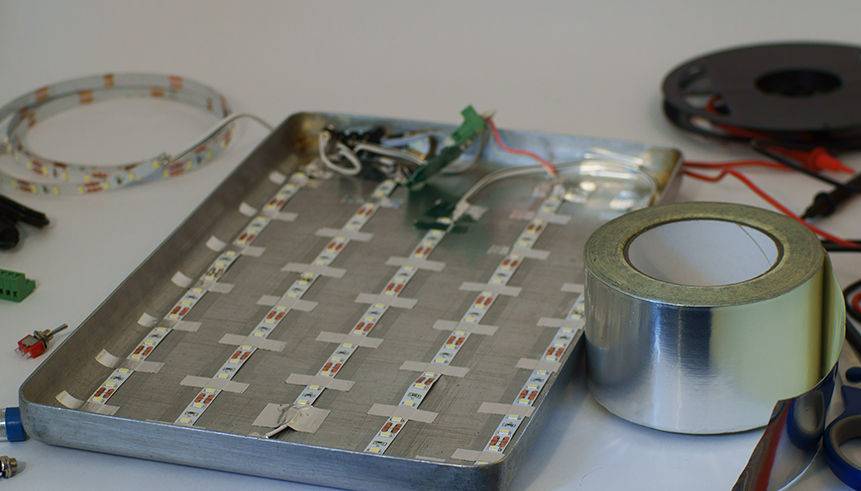

ленту из диодов для аварийного освещения можно запитать и от аккумулятора (12В). Выбирайте теплый белый спектр, такая лента (60 светодиодов) потребляет всего 4,8 Вт;
в переноске лампочку светодиодную лучше поставить типа «кукуруза» с белым светом;
люминесцентные лампы Осрам 4000к на 40вт в комбинации с Эпра на 57вт (на 40вт будет мало освещенности) — свет просто супер для покраски и смотровой ямы.

Другая история — фонарик прищепка. И руки свободны, и не надо возиться с углом освещения и проводами.

Предлагаем несколько вариантов простых и эффективных конструкций переносных ламп для гаража.

Расчет мощности и количества ламп для помещения

Для расчетов количества диодных светильников и их мощности в гаражном помещении применяется та же формула, что и для расчёта обычных ламп накаливания.

Формула выглядит так:

Р=р х S/n, где:
р – это мощность светильника на квадратный метр помещения;
n – количество осветительных приборов;
S — площадь помещения.

Однако процесс можно существенно упростить, взяв за основу простое правило, которое подразумевает для одного квадратного метра гаража — 20 Ватт мощности освещения. Например, у нас имеется гараж стандартного размера 6х4 метра.

Умножаем 6 х 4 = 24 квадратных метра площади, которую необходимо осветить. Далее умножаем 24 квадрата на 20 Ватт и получаем 480 ватт необходимой мощности на всё помещение.

Далее за основу расчетов берём обычные лампы накаливания мощностью 60 Ватт:

480 делим на 60 и получаем 8 лампочек.

Поскольку у нас используются светодиодное освещение гаража, то дальше вычисляем, какой мощности диодные лампы нам необходимы для достижения нужного результата, используя приведённую ниже таблицу.

Лампа накаливаниямощностью Вт	Светодиодная лампамощностью Вт	Световой потокЛм
20 Вт		2-3 Вт	Около 250 Лм
40 Вт		4-5 Вт	Около 400 Лм
60 Вт		8-10 Вт	Около 700 Лм
75 Вт		10-12 Вт	Около 950 Лм
100 Вт		12-15 Вт	Около 1300 Лм
150 Вт		18-20 Вт	Около 1800 Лм
200 Вт		25-30 Вт	Около 2500 Лм

Как видим, нам необходимо восемь лампочек по 10 Ватт каждая. В результате мы видим, насколько сокращается количество затрачиваемой электроэнергии.

Исходя из изложенного выше материала, можно сделать вывод, что использование светодиодного освещения является идеальным решением для частного гаража на один или два автомобиля. В заключение предлагаем посмотреть видео материал по теме.

Выбор светильников и их расположения

Освещение, как известно, бывает общим и локальным. Первое обеспечивает, как следует из названия, общее освещение гаража, второе – подсветку рабочей зоны. Начнем с общего.

Общее освещение

Для гаража из любого материала для общего освещения оптимальными будут накладные светильники. Они просты в монтаже, легко обслуживаются, не занимают много полезной площади и могут быть смонтированы даже на низкий потолок. Тип светильников (растровый, линейный и пр.) роли не играет – это будет зависеть от типа ламп, в них используемых. Количество же осветительных приборов будет зависеть от мощности используемых в них ламп.

Накладные светильники в металлическом корпусе для гаража

Главные требования к таким осветителям для использования их в гараже:

они должны быть закрытого типа;
должны иметь защитное стекло (плафон);
наличие светорассеивателя;
должна быть защитная решетка (только для осветителей, расположенных ниже 1 м).

Теперь по расположению осветителей в гараже. Если мы повесим гипотетическую люстру мощностью 500 Вт в центре потолка, то абсолютно не решим вопрос правильного освещения – это, я думаю, очевидно.

Для качественного освещения полученные ватты необходимо равномерно распределить по всей площади гаража, причем желательно так, чтобы в помещении не было теней. Здесь у нас два варианта:

Потолочное расположение.
Настенное расположение.

Центральную ось гаража, на мой взгляд, особо освещать не нужно: по ней будет стоять автомобиль, а на его крыше мы читать не собираемся. Наша задача – качественно осветить промежутки между автомобилем и стенами гаража. Поэтому оптимальным будет расположение потолочных светильников между машиной и стеной гаража. Дополнительно не помешает отдельный светильник над моторным отсеком.

Неплохим вариантом освещения гаража будут и угловые светильники, размещенные под потолком по периметру помещения.

Если конструкция потолка не позволяет закрепить на нем осветители, их можно разместить на туго натянутых струнах. Но можно обойтись и настенным вариантом, установив осветители под потолком на стенах гаража.

Локальная подсветка

Кроме общего освещения, необходима и локальная подсветка нескольких рабочих зон гаража. Верстак мастерской осветить проще всего: достаточно использовать лампу, низко расположенную над верстаком. Единственное условие – светящаяся часть лампы не должна быть в поле зрения (согласно тому же СНИП), ее задача – освещать, а не слепить.

Очень неплохо, если лампа будет иметь поворотный кронштейн, который поможет направлять свет туда, где он нужен в данный момент.

Несколько сложнее организовать подсветку, к примеру, колеса. Ведь верхнего освещения для замены тех же тормозных колодок будет явно недостаточно. Выйти из положения можно двумя способами:

Организовать дополнительное нижнее освещение.
Установить на поворотном кронштейне направленный источник света.
Использовать переносной источник света.

Первый способ подразумевает дополнительные светильники, установленные довольно низко, чтобы давать низкий боковой свет.

Другой вариант – несколько направленных источников света на поворотных кронштейнах не займут много места. Более того, с их помощью можно организовать яркое локальное освещение практически на любом участке гаража. Для этих целей можно использовать обычные споты (точечные светильники).

Но и этот вариант не лишен недостатка. Во время ремонта на некоторых участках кузова может оказаться, что спина заслоняет свет от источника

Эту проблему можно решить, если использовать третий вариант – прожектор (светодиодный, галогенный – неважно), закрепленный на штативе. Штатив можно сделать самому, а можно купить готовый от того же софита, нивелира, камеры и пр

Светодиодные прожекторы на самодельном и промышленном штативах для гаража

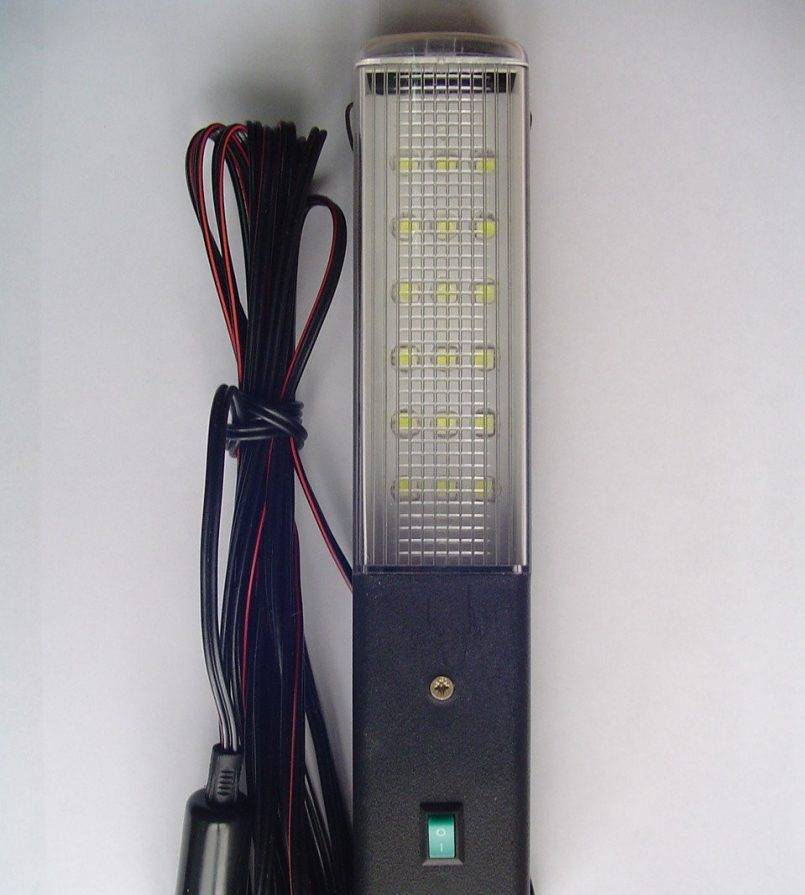

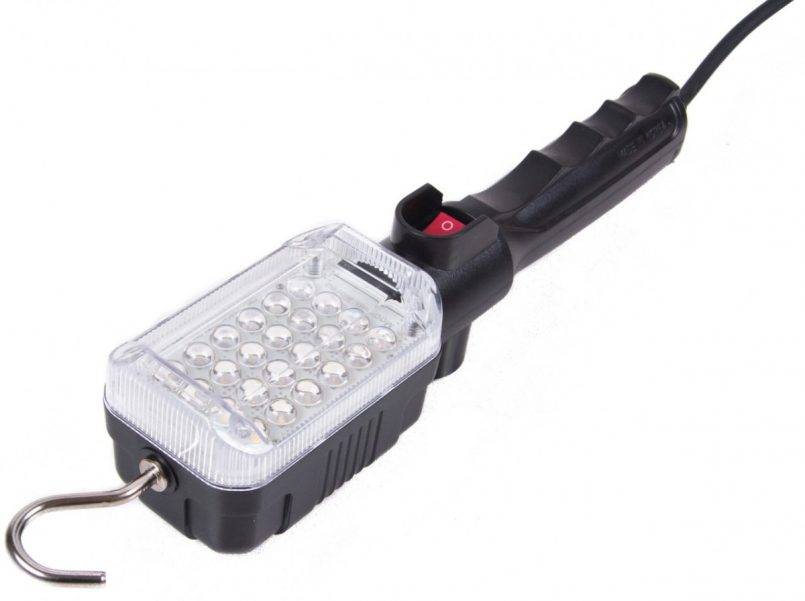

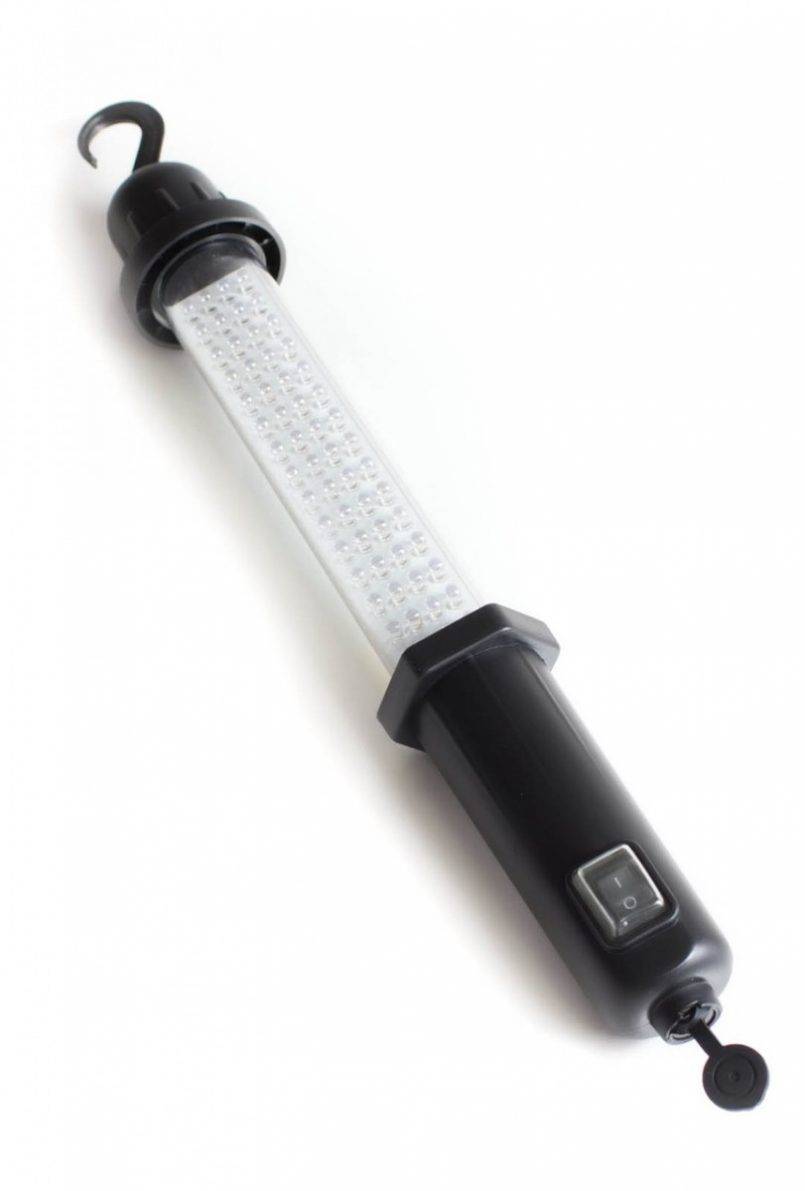

О переносных светильниках

Как уже отмечалось выше, ассортимент переносных светильников на рынке довольно широк. Это могут быть фонари с различными типами крепления и способами подзарядки, светодиодные переносные светильники, отличающиеся экономичностью и долговечностью, лампы со специальной защитой от механических повреждений, выполненной из металлической решётки либо рассеивателя света из противоударного пластика.

Переносные приборы освещения могут работать как от переноски, подключенной в сеть, так и на батарейках. Используются такие светильники для подсветки пространства под капотом при ремонте автомобиля, а также для подсвечивания смотровой ямы.

Фото переносных светильников с самыми различными способами их крепления можно легко отыскать в интернете.

Закрепить шнур от переноски на потолке

Удобства складываются из мелочей, а помогают в этом очень простые самоделки для гаража. Например, можно убрать вечно путающийся под ногами кабель от переносной лампы. Переноску обычно делают с дешевым кабелем. Он не самый гибкий, плохо складывается, его витки на полу попадают под ноги. В общем, пользоваться неудобно. Можно обезопасить себя и переноску — подвесить кабель к потолку. Решение простое, но очень эффективное.

Вот такую «подвеску» к потолку для переноски можно сделать своими руками за час

Нужны:

Два анкера с кольцом на конце.
Стяжка для троса.
Зажимной хомут.
Металлический трос. Длинна зависит от размеров гаража — надо от одной стены до другой.
Стальные/пластиковые кольца или сталистая проволока и кусок трубы, чтобы эти кольца сделать.
Переноска с длинным кабелем — его длина примерно двойная длина гаража.

Трос натягивается вдоль длинной стороны гаража. Удобнее — недалеко от «рабочей» стены, где расположен верстак или другое оборудование. Работы немного:

На потолке с одной и с другой стороны на расстоянии 30-50 см от угла сверлим отверстие в перекрытии, вкручиваем анкера.
С одной стороны крепим трос на стяжку.
Устанавливаем анкера с петлями, крепим трос
С другой, натянув трос, затянем его хомутом (им легче с этой стороны фиксировать).
На трос надеваем кольца — 4-6 штук, в зависимости от длинны. Если они неразъемные, их надеть надо до фиксации троса. Если готовых колец нет, можно проволоку закрутить вокруг трубы, нарезать кольца, потом их немного поджать, чтобы получился «заход» проволоки.
На кольцах к тросу подвешиваем кабель от переноски
Через кольца продеваем шнур переноски.
Из проволоки сгибаем крюк, который крепим на трос. К тросу приложить карандаш, вокруг него обмотать свободный конец проволоки от крюка. Карандаш вынуть. Все, крюк закреплен на тросе. На этот крючок удобно вешать излишки провода.
Делаем крюк (или несколько) для подвешивания петель кабеля

В общем все. Можно пользоваться. С таким приспособлением переноску можно дотянуть в любой конец гаража, кабель при этом не путается и не цепляется. Удобно, времени требует мало.

Cамодельные переноски для гаража

Даже при очень хорошем освещении в самом гараже или днем на улице, под днищем машины видимость очень низкая. Чтобы осветить фронт работ используют переносные светильники — переноски. Это самые просты самоделки для гаража. С них можно начинать эпопею обустройства и оборудования гаражного пространства.

Самый широко распространенный вид переносок для гаража. Самодельные обычно делают очень похожими

В самом простом варианте это патрон, прикрепленный к проводу, к нему может быть приделан небольшой экран с крючком. Такая совсем незамысловатая штука. Лампочки используются обычные — накаливания или экономки под стандартный патрон. Все неплохо, кроме того, что бьются эти лампочки очень часто, надо искать как их повесить, чтобы они светили в конкретное место. В общем, конструкция нуждается в доработке. Есть несколько вариантов переделки.

Небьющийся патрон для лампы

Этот абажур из пластиковой бутылки отлично защищает хрупкую колбу энергосберегающей лампы. Можно также использовать светодиодную лампу, а вот накаливания не пойдет — слишком сильно греется. Конструкция обычная — шнур с вилкой и патроном на конце.

Основная задача — найти пластиковый сосуд со стенками из полупрозрачного молочного пластика средней толщины. Прозрачный не пойдет — не будет рассеивать свет, слишком тонкие стенки не спасут от ударов лампу. После того как нашли подходящий сосуд остается мелочь:

вырезать окошко примерно в 1/4 диаметра бутылки;
обрезать горлышко так, чтобы можно было вставить лампу, но так, чтобы вкрученная колба прижимала ее к патрону;
Самоделки для гаража: небьющийся плафон для переноски
собрать конструкцию, испробовать.

Все просто, но такой плафон позволяет ярко освещать именно нужный участок, все остальное пространство залито ровным светом, не режущим глаза.

Переноска из светодиодного встраиваемого светильника

Самые простые и распространенные самоделки для гаража — это переносные лампы. Без них работать неудобно не только в гаражной яме, а даже просто на верстаке. Нужен плоский встраиваемый светодиодный светильник, который можно включать в 220 В. Эти модели называют «таблетками» из-за их формы. Еще нужен шнур с вилкой, кусок пластикового подоконника — чтобы встроить светильник. Кусок подоконника по размерам должен быть больше светильника. Конкретные размеры подбираете сами. Дальше действия такие:

В подоконнике с одной стороны выпиливаем круг с диаметром, чуть меньшим чем диаметр корпуса светильника.
Штатное крепление светильника удаляем (будет еще тоньше).
Переноска для гаража своими руками из светодиодного встраиваемого светильника
Провод продеваем через ячейки подоконника, выводим в проделанное отверстие.
Подключаем светильник.
Приклеиваем его к основанию.
Полосками, отрезанными от того же подоконника заклеиваем боковины (можно не делать, но так красивее).
Из куска жести сгибаем скобу, прикручиваем ее при помощи саморезов к светильнику.

Все, самодельная переноска готова. Этот вариант для установки на полу. Подвижная ножка позволяет менять угол наклона. Чтобы она меньше переворачивалась, внутри корпуса (в нижней его части) можно закрепить пару грузков.

https://youtube.com/watch?v=G6rzDJRMTNo

Схема электрощитка

Когда будет выполняться построение сети, следует учесть, что каждый потребитель необходимо подсоединить через аппарат защиты. В щитке должны быть установлены автоматические выключатели. Кроме распределительных автоматов, следует установить вводный автомат. Его выбирают в зависимости от типа сети, от которой осуществляется питание. Если подведение проводки к гаражу осуществляется от однофазной сети, вводный автомат устанавливается на 220 В. В случае с трехфазным вариантом монтируют автомат на 380 В.

Выбирается тип сети в зависимости от потребностей владельцы гаража. К примеру, чтобы подключать сварочное оборудование промышленного типа, потребуется подводить трехфазную сеть.

Подбор предохранителей автоматического типа проводится согласно типу потребителей. Учитываются и их технические характеристики. В паспорте к определенным приборам указываются номинальный ток и напряжение. Ток отключения автомата должен превышать номинальный ток устройства.

Кроме обычных розеток бытового назначения, устанавливаются и дифференциальные автоматы. Другие потребители подсоединяются через простые предохранители. Если приемники входят в одну категорию, их можно подключать к общему автомату. К примеру, это касается системы освещения.

Из всех приборов, которые устанавливаются в гараже, аппарат для сварки представляет собой самого энергоемкого потребителя. По этой причине в случае необходимости его использования следует предусмотреть запас мощности.

Нередко бытовые розетки и освещение необходимо подключать через предохранитель на 16 А. Промышленные аппараты для сварки должны быть соединены с предохранительными автоматами не менее 50 А.

Опытные электрики ориентируются на данные расчетов. Следует учитывать и паспортные характеристики приборов. Кроме того, предусматривается минимум один автомат на 16 А для резерва. Чтобы вести учет электроэнергии, в электрощиток устанавливается счетчик.

Еще один важный момент проектирования – процесс заземления. Как прописано в ПУЭ, для установки в гаражах необходимо использовать систему TN. Необходимо изготавливать систему заземления из прутков диаметром 1,5 см. Они должны быть соединены при помощи стальной полосы.

Затем следует разобраться, каким будет корпус щитка. Может быть выбран открытый или закрытый ящик. Поскольку гараж представляет собой помещение, в котором постоянно присутствуют пары горючих жидкостей, лучше выбрать закрытый корпус. При этом его степень защиты должна быть не ниже IP20.

Переноска-подставка из металла

Металлическая переноска для дров прочна и долговечна. Единственный ее минус — дополнительный вес к вашим дровам. В магазинах кованых изделий можно выбрать разные варианты подставок-переносок для дров, но если у вас есть пара лишних металлических прутьев и сварочные инструменты или болты для стяжки, то вы можете смастерить такое приспособление и самостоятельно.

Такая переноска хоть и выглядит элегантно, но имеет ряд минусов: один из которых дополнительный вес, который придется нести в руках помимо дров

А вот такая переноска не прибавит вашим руками лишнего веса, к тому же она удобная и не будет занимать много места при хранении

Самодельная металлическая переноска

Вариант №1: со сваркой.

Для работы отберите: 2 металлических прута по 1,5 метра и 2 прута для ручки и дна — по 30-40 см длиной. Длинные прутья согните в форме прямоугольника и сварите концы. Затем приварите прямоугольники друг к другу, используя короткие прутья. Для этого скрепляйте короткие стороны прямоугольников между собой прутьями посередине.

Вариант №2: со стяжными болтами.

Для такой переноски можно использовать металлический уголок и 2 металлические планки. Размеры возьмем такие: 4 уголка по 50 см и 4 уголка по 35 см; 2 планки по 40 см. Далее из уголков делаем 2 прямоугольника 50х35 см, стягивая углы болтами. Теперь соединяем прямоугольники металлическими планками с помощью болтов по принципу, такому же, как и в первом варианте. Верхнюю планку обмотайте изолентой, чтобы удобней было держаться за нее рукой.

Еще больше вариантов металлических переносок: на самом деле, для изготовления переноски для дров нужны лишь прямые руки и немного фантазии
