Установка подъёмных ворот в гараже: что важно знать?

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

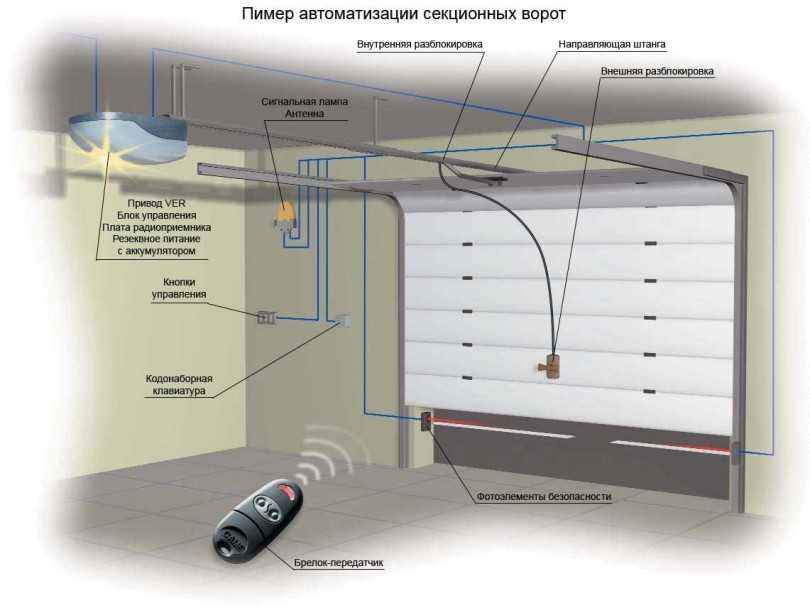

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Монтаж

После того как вы завершили изготовление всех элементов конструкции ворот, можно приступать к их установке.

Алгоритм монтажа тоже довольно простой:

  1. Для начала необходимо установить каркасные рамы. Они прикрепляются к откосам гаражного проема с помощью длинных металлических штырей (15-20 см).
  2. Выступающие снаружи излишки штырей обрезаем, шлифуем и маскируем краской, чтобы в дальнейшем они не мешали закрывать двери.
  3. Теперь нужно соединить внутреннюю и наружную обрешетки посредством железных пластин-перемычек.
  4. Остается навесить створки на петли и оценить готовую работу.

Для большего удобства эксплуатации распашные ворота можно оснастить специальным приводом, работающим от электричества – это позволит сделать их автоматическими. Схема действия такого устройства основана на использовании направляющих из профиля, приходящих в движение за счет электродвигателя.

Складные и поднимающиеся рулонные ворота также можно смонтировать самостоятельно, если есть готовые механизмы открывания-закрывания (створки, сдвижные части, планки, ролики и фиксаторы), которые продаются в строительных магазинах. От вас потребуется лишь изготовить раму и собрать конструкцию, в соответствии с прилагаемыми инструкциями, а также выполнить ее уплотнение.

Для установки откатных ворот не потребуется даже рама. Все, что нужно – сделать из профлиста и уплотнить большую створку. При желании в ней можно вырезать калитку. Монтаж же сводится к расположению деталей фурнитуры согласно инструкции.

Виды ворот

Для установки в гараж используют 2 вида ворот.

Подъемно-секционные ворота

Данный вид ворот является сборной конструкцией из некоторого числа панелей. Во время открытия гаража, сами ворота по роликам уходят внутрь гаража.

Данная конструкция имеет как положительные аспекты, так и отрицательные:

Плюсы: минимальный уровень шума при открывании, легко открываются и закрываются.

Минусы: невысокая прочность всей системы, трудности при установке и на производстве.

Подъемно-поворотные ворота

Плюсы: сложно взломать, конструкция проще, чем первый вариант, а значит изготовить легче.

Минусы: При резком падении температуры механизм может давать сбой. Сложней устанавливать.

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

Ворота из уголка – качественно и быстро своими руками

Существует много материалов, из которых можно сделать ворота. Достаточно долго их делали в основном дома своими руками из стального уголка. Объясняется это довольно просто. Во времена дефицита очень сложно было «достать» какой-нибудь другой материал. А о том, что можно просто купить ворота, не могло быть и речи.

А вот металлические листы можно было получить вполне реально. Также возможным было приобретение стального уголка. В наше время фирмы в основном отказываются выполнять конструкции такого плана, ведь работа это достаточно трудоемкая и длительная. Однако сделать такие ворота дома вполне реально.

Виды металлических уголков

Уголки выпускаются предприятиями, которые занимаются металлопрокатом. Они имеют технические характеристики, которые позволяют широко применять их во многих видах строительной деятельности.

Изделие получило такое название благодаря Г-образной форме, а производство уголка происходит методом горячего проката. Наряду с небольшим весом, уголки имеют высокие показатели жесткости, а их форма способствует возможности выдерживать большие нагрузки.

Все металлические уголки делят на 2 вида:

  • Равнополочные. Они имеют одинаковые размеры сторон. К примеру, в уголка 40х40 обе стороны по 40 мм. Диапазон размеров таких уголков достаточно широкий: от 20 до 200 мм. При этом максимальная толщина – 16 мм, а длина зависит от цели применения.
  • Неравнополочные. Это уголки с разными размерами сторон. Например, размеры уголка 130х75: одна сторона равна 130 мм, другая – 75 мм.

Изготовление ворот из уголка своими руками

Сделать ворота своими руками – это значит сэкономить денежные средства, которые ушли бы на их приобретение и установку. Поэтому такая перспектива привлекает многих, кто хотел бы установить металлические ворота у себя дома. Выполнение этой работы требует немалых усилий, зато результат порадует красивым видом новых ворот.

Изготовление каркаса

Изготовление конструкции ворот своими руками обычно начинают с выстраивания каркаса. В принципе это несложное дело, но требует знания особенностей работы:

  • Для того чтобы определиться с размерами ворот, проводятся замеры.
  • Выбор материала. Для каркаса можно использовать металлические уголки. Толщина материала выбирается в соответствии с габаритами будущих створок ворот.
  • Подготовка основы. Для этого, исходя из выбранных размеров, нужно разрезать металл на составные части. Резка уголка производится болгаркой.
  • С помощью сварки производится скрепление составных частей. Причем, вначале делаются прихватки (точечные соединения), и только когда точность окончательно выверена, делают окончательную приварку. Сварные стыки иногда мешают плотному прилеганию полотна ворот, поэтому есть смысл обработать их шлифовальным кругом или болгаркой. Когда делают каркас, для уголков можно использовать болтовые соединения.
  • Профлист крепится к раме, не установленной на опоры. В этом случае каркас не будет деформироваться.

Итак, построить каркас для ворот вполне реально своими руками. Однако лучше пригласить пару помощников.

Cварка створок

Когда каркас на ворота готов, на них устанавливаются металлические листы. Для этого вначале определяются с их точными размерами, а затем обрезают по размеру створок

Очень важно сделать это с первого раза, ведь обрезать металл несколько раз нежелательно. Сварку нужно начинать с нижней части, а затем, еще раз проверив положение полотна, прикрепить его на каркас

Навеска полотна и установка ворот

Главным элементом в навесной системе являются петли. От их качества и прочности зависит то, насколько хозяева дома обезопасят свой двор или гараж от взлома

Поэтому нужно обратить особое внимание на этот элемент конструкции

Устройство подъемно-поворотных ворот

Подобные конструкции имеют несколько основных элементов: коробку, поднимаемую под потолок створку и механизм, который приводит ее в движение. Металлический каркас представляет собой основу ворот. Поскольку полотно таких ворот целое, взломать гараж или повредить конструкцию довольно сложно. Щит изготавливают из сендвич-панелей, досок, металла. Иногда последние варианты комбинируются.

Цельное деревянное полотно для ворот покупать невыгодно. Это обусловлено высокой стоимостью материала и невысокой защитой. Полотно уязвимо для природных явлений, а сам материал довольно тяжелый и объемный.

Лучший вариант при создании ворот для гаража – дощатая створка, оббитая железом. Дерево перед сборкой конструкции пропитывают защитными составами. Они повышают устойчивость к температурным перепадам и высокой влажности. Механические нагрузки таким воротам не страшны.

Особенности сборки готового комплекта

Тем, кто выполнял сборку маневренных ворот и знает на практике последовательность работ, рекомендуется не рассчитывать на память, а руководствоваться схемой, которая прилагается к определенной модели. Только инструкция по монтажу секционных ворот выбранной модели обеспечит качественную сборку с учетом конструктивных особенностей дверей-самоходов. Основные этапы монтажа любого вида ворот без учета «изюминок» конструкции:

  1. Обеспечить свободное пространство до потолка и по бокам, соответственно 30 и 45 см. Если подробная схема сборки секционных ворот содержит другие размеры зазоров, то необходимо следовать инструкции, но учесть, что отклонение от общепринятого стандарта допускается только в меньшую сторону.
  2. Подготовка проема включает очистку поверхности от облицовочного слоя и мероприятия по укреплению конструкции, если гараж возведен из легких блоков. Для укрепления частного гаража необходимо учесть, что у ворот секционных, размеры и вес могут отличаться в зависимости от модели. В большинстве случаев при подготовке прочного и надежного основания под двери-самоходы достаточно монтажа металлического каркаса.
  3. Подготовить детали, включая ролики для секционных ворот, и проверить комплектность «конструктора». Кроме того, необходимо приобрести инструменты для качественного монтажа: набор монтажного и измерительного (уровень, рулетка) инструмента, электродрель или шуруповерт, перфоратор. Если в комплекте не предусмотрен крепеж, то необходимо приобрести крепежные материалы, а оригинальная фурнитура для секционных ворот потребуется тем, кто планирует гармонично вписать новый элемент в стильный дизайн ландшафта.
  4. Разметка проема под ворота автоматические секционные выполняется по схеме: сначала необходимо отметить места крепления элементов (профилей) и точно выставить вертикаль для плотной фиксации деталей.
  5. Выполнить монтаж секционных гаражных ворот и регулировку дверей-самоходов. Главное условие длительной эксплуатации конструкции – выполнять монтаж строго по рекомендациям производителя выбранной модели.

Общие правила монтажа, которые предусматривает любая инструкция по установке секционных ворот, заключаются в последовательном креплении деталей без перекосов. Кроме того, обязательно учесть, что при монтаже конструкции не допускается использование деревянных колышков или монтажной пены для выравнивания. Рекомендуемый вариант удобного крепления – использовать металлические подкладки.

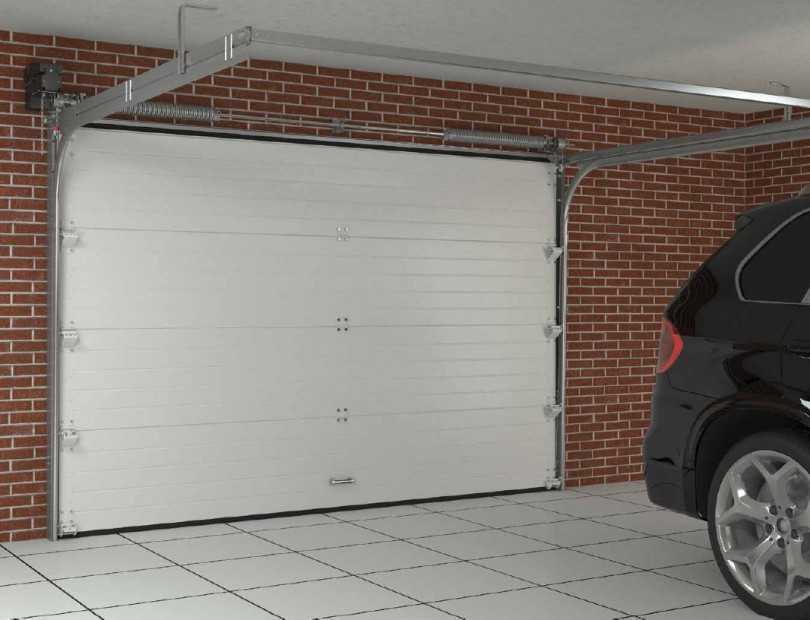

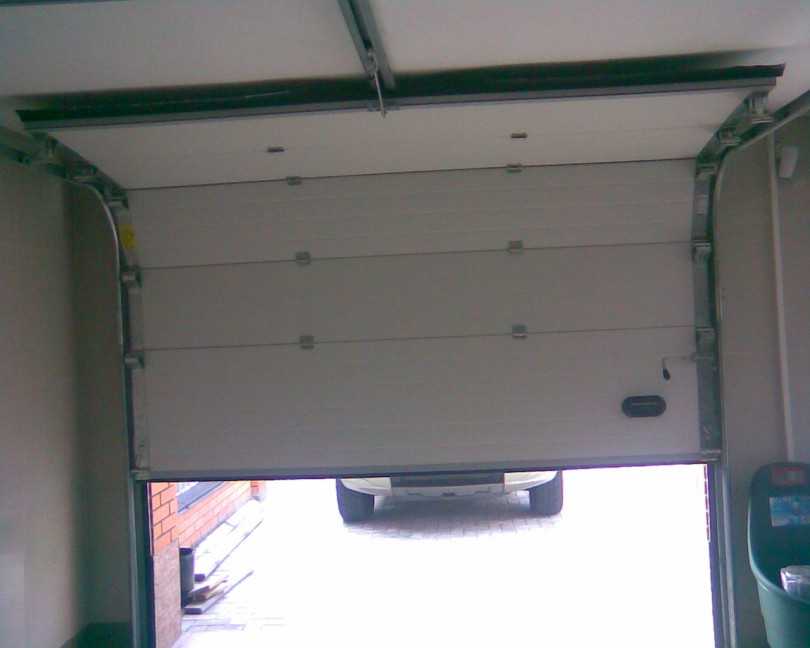

Монтаж секционных гаражных ворот

Полотно функциональных ворот собирается с нижней панели: сначала необходимо закрепить все секции, обеспечить плотное прилегание створки и нащельника, отрегулировав верхние кронштейны, затем – закрепить механизмы управления. После монтажа конструкции, можно приступить к креплению аксессуаров (замков, ручек, засовов) и монтажу уравновешивающих пружин. Главное при установке пружин – контролировать, чтобы тросы находились в подтянутом состоянии.

Универсальный вариант для талантливых автолюбителей – превратить бюджетный вариант в изящную конструкцию, изменив соотношение цены стандартных гаражных секционных ворот эконом-класса в сегмент премиум-продукции без значительных затрат. Для этого достаточно выбрать недорогой комплект, установить маневренную конструкцию и подобрать недорогой стильный декор – нанести замысловатый рельеф или картинку.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

  1. Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
  2. Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
  3. Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
  4. Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
  5. Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
  6. Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
  7. Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.


Не забываем следовать рекомендациям установки ворот Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

  • поворотные;
  • секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

  • уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
  • перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
  • у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Виды ворот

Подъемные ворота для гаража бывают двух видов:

  1. Подъемно-секционные;
  2. Подъемно-поворотные.

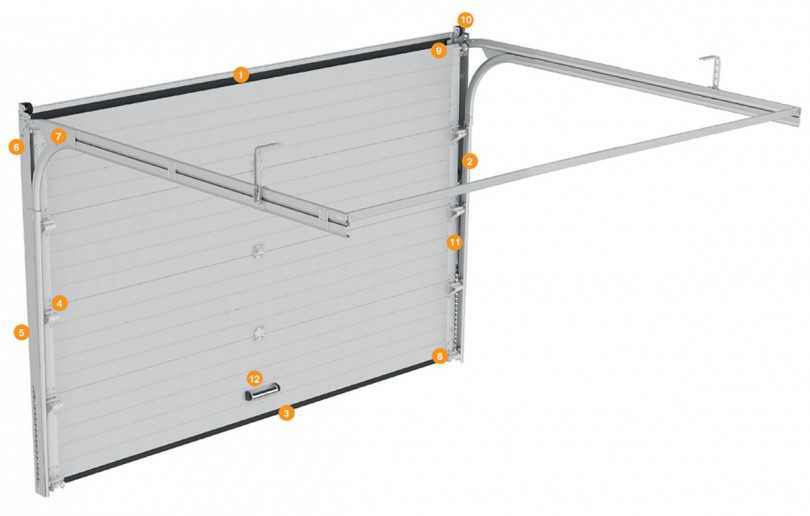

Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.

Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.

У подъемно-секционных ворот есть ряд достоинств:

  • Удобство при эксплуатации;
  • Безопасность использования;
  • Отсутствие шума при подъеме ворот;
  • Возможность установки автоматической системы открытия и закрытия.

Недостатками же таких ворот являются:

  • Высокая стоимость;
  • Невозможность самостоятельного изготовления;
  • Трудности при утеплении ворот;
  • Сложность монтажа;
  • Плохая прочность (велика вероятность механического повреждения и взлома).

Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.

Подъемно-поворотные ворота

Основными достоинствами подъемных ворот являются:

  • Надежность и прочность;
  • Экономия пространства перед гаражом (по сравнению с распашными);
  • Возможность изготовления подъемных гаражных ворот своими руками;
  • Разнообразие обшивки наружной части створок;
  • Возможность установки автоматической системы подъема;
  • При желании наличие калитки.

Однако есть у подъемных гаражных ворот и ряд недостатков:

  • В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
  • Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
  • Большой вес полотна;
  • Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
  • Невозможность установки в проемах непрямоугольной формы.

Не смотря на все недостатки откидных поворотных ворот, их главным преимуществом все же является возможность построить их своими руками. Самодельные гаражные ворота ничем не будут уступать производственным их аналогам. К тому же для того, чтобы сделать подъемные ворота самостоятельно, необходимо будет лишь потратить время на тщательную разработку схемы их складывающегося механизма и закупку всех необходимых материалов.

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие

Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

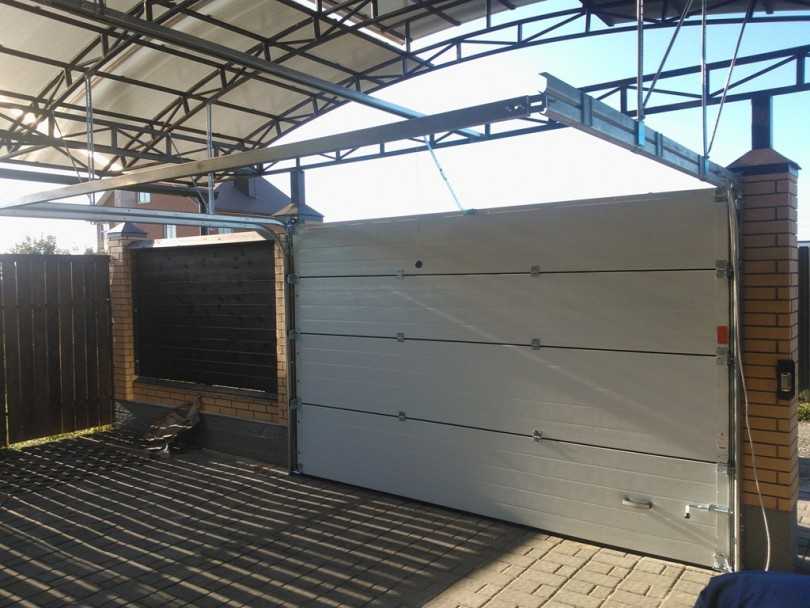

Последовательность самостоятельной установки гаражных ворот

Придерживайтесь пошаговой схемы монтажа секционных ворот, и они прослужат не один год:

  1. Прежде чем приступать к установке деталей, сделайте с помощью компьютерных программ чертежи и схемы. Они позволят определиться с размерами каждого компонента и особенностями их фиксации в конкретном месте.
  2. Нанесите разметку, где будут располагаться крепежи несущих элементов. Если детали окажутся на деле большими, чем было запланировано, расширьте проем.
  3. Принимайтесь за изготовление каркаса.
  4. Когда рама готова, аккуратно приподнимите ее вверх и вставьте в обустроенный проем. Прочно крепить сразу нет необходимости. Дело в том, что в последующем может понадобиться регулировка наклона каркаса.
  5. Вооружившись болтами, осуществите монтаж направляющих по горизонтали. Закрепите их на потолок.
  6. Займитесь сборкой полотнища с нижней части. Компоненты панели следует снабдить роликовым устройством.
  7. Уравновесьте полотно. Оно должно располагаться по четкой ровной линии. В качестве ориентира возьмите пол и потолок.
  8. Монтируйте внизу панели ручки.
  9. Защитите электроприборы кожухами.
  10. Адекватно оцените качество установки створок. О правильном монтаже можно говорить, если полотно размещено на высоте, до которой его приподняли. Падать полотнище не должно, также, как и самостоятельно приподниматься.

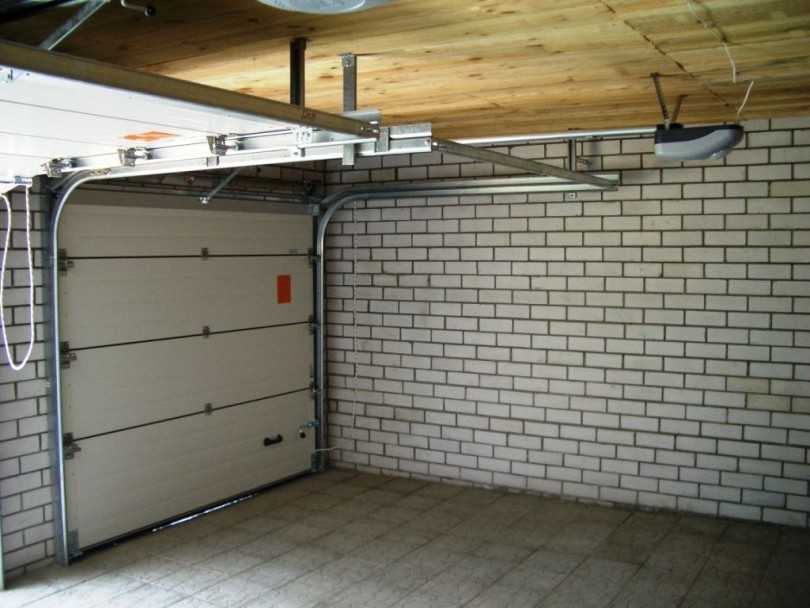

Что такое секционные ворота в гараже

Гаражными секционными воротами снабдили современные гаражные постройки. Конструкторы и инженеры посчитали громоздкие и непрезентабельные металлические створки с распашным механизмом открывания ушедшими в прошлое и предложили в качестве замены красивые и отличного качества ворота, включающие электропривод. Их главное преимущество – благодаря размещению вертикальных направляющих, удалось решить извечный вопрос нехватки гаражного пространства.

Если хотите обустроить секционные ворота своими руками, специалисты советуют сделать подъемные гаражные двери. Однако без готового заводского комплекта открывания здесь не обойтись.

Закупать детали на рынке с рук не рекомендуется. Скорее всего, такие заготовки быстро выйдут из строя. Качественный заводской комплект предполагает поэтапную систему сборки. Если подойти к этому процессу ответственно и точно следовать указаниям, сделать секционные ворота своими руками не составит особого труда.

Противовесы для подъема

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

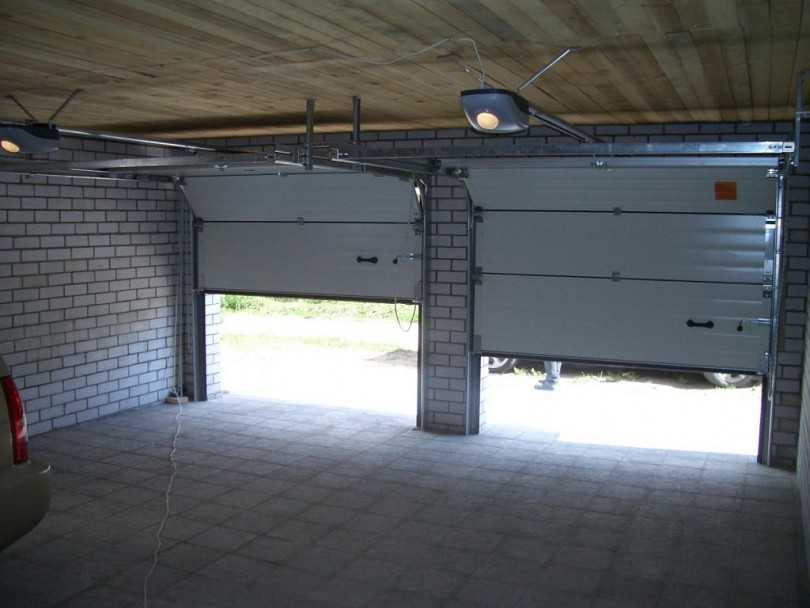

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD 06.06.2017

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

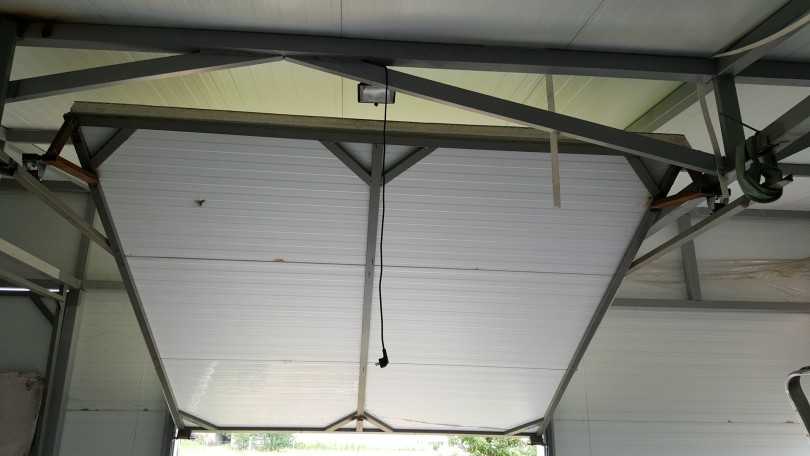

В поднятом положении

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Устройство бетонного фундамента

Фундамент является очень важным элементом всей конструкции. Чем он прочнее и надежнее, тем дольше будут служить ворота.

В ходе работы понадобиться:

  • швеллер сечением 20 сантиметров;
  • арматура сечением 12-16 сантиметров.

Арматура нарезается прутками длиной 1-1,2 метра и приваривается к швеллеру с двух сторон в районе его полок.

Далее следует вырыть яму под фундамент шириной не менее 50% от проема ворот, но не менее 40 сантиметров, и глубиной 1,3-1,5 метра. В яму кладется швеллер полками вниз, после чего она заливается бетонным раствором. На данном этапе фундамент уже готов. Как видим, ничего сложного в процессе нет.

Следует помнить, все работы по укладке швеллера, заливке бетона должны выполняться по уровню, каждый этап необходимо контролировать. Если все сделано правильно, то через 28 дней, а именно столько нужно для застывания бетона по нормативам СНиП, фундамент готов.

И итоге получается ровная площадка, куда в последствии закрепят роликовые каретки для откатных ворот.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы
Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
