Изготовление самодельных подъемно поворотных ворот

Как своими силами изготовить подъемные гаражные ворота

Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.

Для работы понадобятся:

• Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
• Металлические штыри.
• Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
• Швеллер №8 для кронштейна.
• Пружина.
• Металлический прут, диаметром 8 миллиметров.

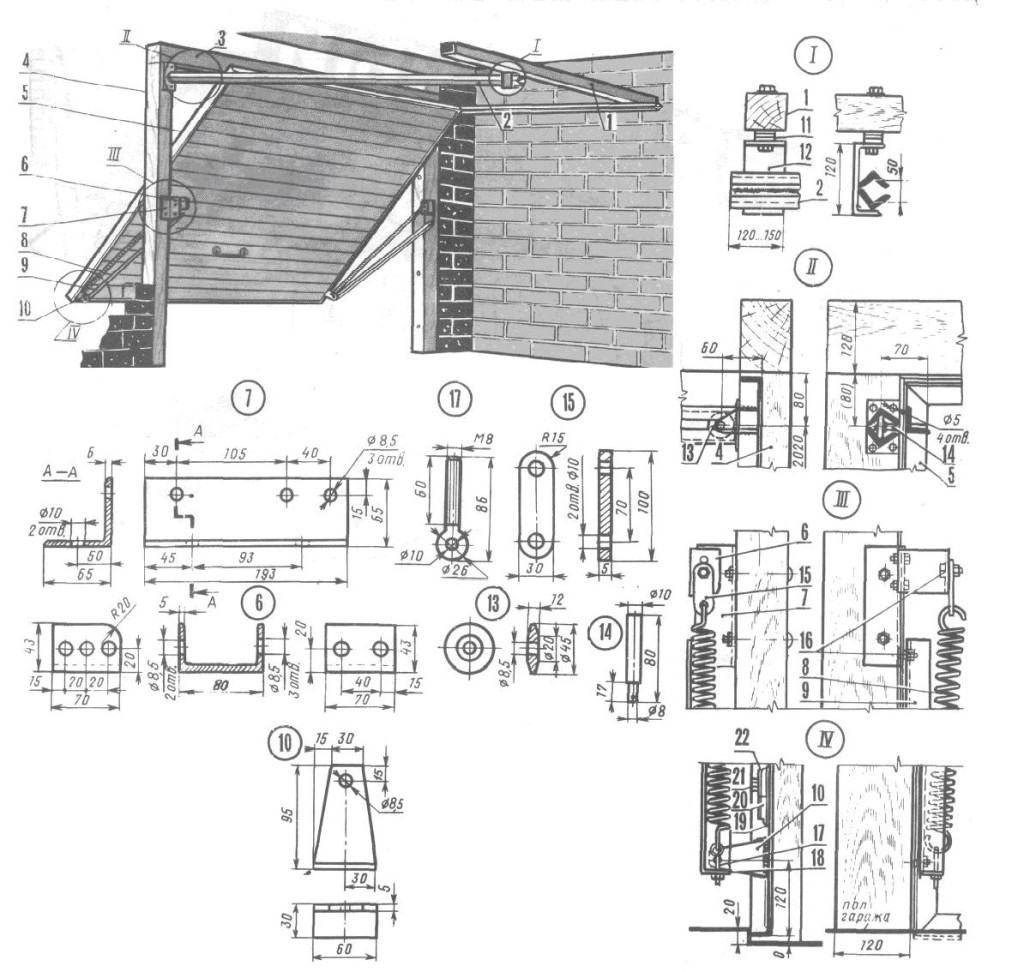

Схема установки ворот

Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:

• Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
• Вертикальные стойки заглубить в стяжку пола на два сантиметра.
• В проеме каркас зафиксировать стальными штырями.
• Собрать раму для полотна ворот.
• Полотно ворот собирается из досок, снаружи покрывается стальным листом.
• Пенополистирол, пенопласт можно использовать для теплоизоляции.
• Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
• Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
• Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
• Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.

Детали и узлы для сборки гаражных ворот

• К торцу рычага приварить пластину для установки регулятора напряжения.
• Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
• Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
• На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
• Швеллер фиксируется болтом к потолочному бруску.
• В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
• Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
• Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
• Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.

Как правильно сделать ворота подъемные для гаража более подробно покажет видео. Так же на нашем ресурсе Вы можете подробно узнать о распашных гаражных металлических воротах с калиткой.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Монтажные работы можно выполнить самостоятельно

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Требуется точная настройка

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Чертеж можно взять уже готовый

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Перечень используемого инструмента является ориентировочным

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Иллюстрация	Описание действия
	Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
	Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
	Собираем ролики, которые будут крепиться к дверному полотну.
	Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
	Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
	Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
	Соединяем вместе раму, противовес и остальные элементы конструкции.
	Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Watch this video on YouTube

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

Конструкционные особенности

Не все подъемные конструкции функционируют по единому принципу. Для сравнения секционные аналоги также поднимаются, но при этом движутся по Г-образным направляющим, принимая такую же форму, что позволяет экономить пространство внутри помещения.

Подъемно поворотные ворота работают несколько иначе. Чтобы избежать неприятных сюрпризов (недостаточно места для разворота конструкции и пр.), следует более подробно изучить их строение и принцип действия до того, как делать покупку.

Положительные и отрицательные свойства

Одним из плюсов, которые выделяют данный механизм из ряда аналогов, является технологичность, что позволяет обустроить объект в соответствии с веяниями современного времени.

Другие положительные качества:

• Конструкция оснащена цельным полотном, данное решение повышает уровень надежности и продлевает период эксплуатации;
• В открытом положении подъемно поворотные ворота не скрадывают свободное пространство;
• Благодаря тому, что подвижная секция состоит из цельного полотна, она может быть декорирована по собственному усмотрению;
• При желании конструкция оснащается слоем утеплителя, что дополнительно будет способствовать снижению теплопотерь на объекте.

Так же, как и секционные аналоги, подъемно поворотные гаражные ворота могут управляться вручную или для этой цели используется узел автоматики. К минусам можно отнести необходимость освобождения пространства рядом с проемом, чтобы ничто не мешало перемещению подвижной секции.

А дополнительно механизм таких ворот способствует уменьшению высоты проема. Если же повредить часть полотна, то не будет возможности отремонтировать его по причине того, что секция цельная. С такой точки зрения секционные аналоги превосходят подъемно поворотные конструкции.

Нюансы устройства

Основные узлы: механизм, обеспечивающий перемещение полотна; створка на каркасе; узел управления, который отличается по строению в зависимости от типа системы. Например, основной элемент автоматики – привод, дополнительно к которому устанавливается направляющая шина.

В закрытом положении секция располагается на стойках, ее подъем обеспечивает рычаг, а закрывается конструкция посредством возвратных пружин. Переход полотна в горизонтальное положение осуществляется посредством роликов.

Схематично такие ворота выглядят следующим образом:

Механизм, который обеспечивает разворот полотна, может быть двух видов: шарнирно-рычажковый; на противовесах. Первый из вариантов более популярен, так как отличается надежностью и простотой эксплуатации. А механизм на противовесах принято использовать для более массивных конструкций.

На чертеже показаны все элементы крепления для установки ворот

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Преимущества и недостатки

У таких самодельных ворот есть свои достоинства и недостатки. К плюсам можно отнести:

1. Не занимают много места. Створка приподнимается наверх к самому потолку, а обычно это пространство пустует, что позволяет сохранить территорию возле гаража и использовать ее для других целей.
2. Надежность. Так как конструкция изготовлена из цельного полотна, то взломать подъемные двери в гараж практически невозможно.
3. При желании можно утеплить створки, в основном для этого используется пенополистирол.
4. Можно оборудовать ворота автоматическим подъемником, а значит, можно открывать и закрывать гараж без необходимости выходить из автомобиля.
5. Позволяют производить установку на гаражные проемы любого размера.

Внешнюю отделку таких ворот можно сделать какой угодно. Поэтому они прекрасно и гармонично будут смотреться и с жилым домом, и с участком в целом. Но у такой конструкции есть и ряд недостатков, а именно:

1. В случае поломки одной из частей придется заменять полотно полностью, частичный ремонт не предусмотрен.
2. Устанавливаются ворота исключительно в прямоугольные проемы.
3. Довольно сложно собрать гаражные подъемные ворота своими руками, установка требует определенных знаний и умений.
4. Если планируется утеплять створки, то об этом нужно позаботиться заранее, так как лишний слой может увеличить нагрузку на механизм, что приведет к частым сбоям и поломкам.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
2. Цельная конструкция обеспечивает безопасность.
3. Декорировать полотна можно любыми материалами.
4. Полотна можно утеплять любыми материалами.
5. Можно установить устройство для автоматического открытия.
6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

• Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
• Если полотно повреждено, то снимать придется всю конструкцию.
• При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
• Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.
