Покрасочная камера в гараже своими руками: как лучше сделать

Организация профессионального бокса для покраски автомобилей

Вы можете посмотреть экспертные видео ролики, изучить чертежи, но так и не понять, как же соорудить покрасочную камеру с необходимыми техническими характеристиками своими руками

Чтобы покрыть краской авто, важно учитывать достаточное количество пространства вокруг машины. Уже на стадии создания чертежей придется планировать все размеры и объемы, учитывая также и коммуникации в помещении

Немаловажными будут следующие аспекты:

  1. Вентиляция. Этот момент нередко занимает до половины общего бюджета. Установите качественные промышленные фильтры на входе и на выходе, используйте несколько приточных и вытяжных каналов.
  2. Материал отделки интерьера. Это должен быть практичный и гладкий вариант материала, с которого легко смывается свежая краска. Иначе придется постоянно заказывать химическую чистку помещения.
  3. Климат-контроль. Эта система должна уметь контролировать температуру и влажность воздуха. Для разных типов краски для автомобилей вам потребуются различные условия окружающей среды.
  4. Режим сушки авто после покраски – это значительное повышение температуры на несколько часов, что требует также высокой герметичности и теплоизоляции здания. Иначе расходы на покрасочную камеру будут огромными.

Далеко не всегда даже для специализированных целей учитывают все эти особенности. Автомобили можно красить и в менее современных и дорогих условиях. При этом некоторые элементы можно не покупать в комплексных дорогих устройствах, а выполнить своими руками. Для создания хорошего оборудования вам потребуется приобрести действительно качественные чертежи. Лучшим вариантом будет распланировать строительство отдельно для вашего проекта.

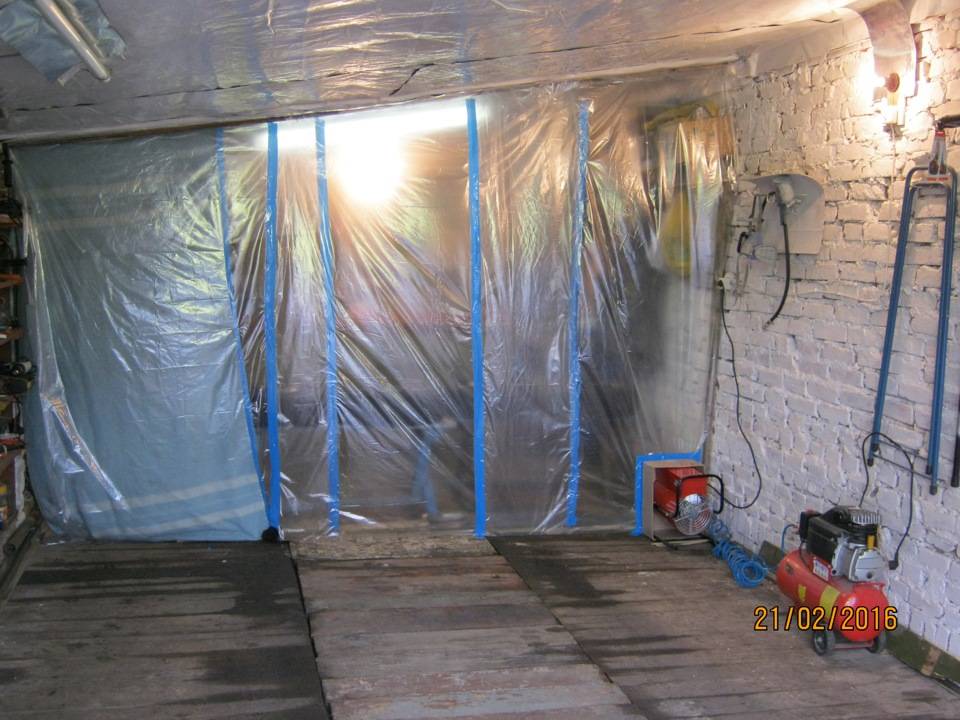

Обустройство помещения гаража под простую покрасочную камеру

Малярка своими руками – это реальность! Сегодня многие автолюбители задумываются о самостоятельной постройке камеры. Как вариант, можно использовать помещение гаража и переоборудовать его в идеальное место для проведения покрасочных работ. Камера может использоваться постоянно или же изредка, для бизнеса или личных целей

Это абсолютно несущественно, важно, чтобы были соблюдены требования по отношению к конструкции и техника безопасности

Для безопасной и эффективной работы перед началом переоборудования гаража следует сделать его оценку. Как отмечалось выше, размер помещения очень важен для комфортной и производительной работы, поэтому высота обязана быть не менее 2,8 м, площадь, в свою очередь, не менее 6×4 м. Помещение должно быть утеплено негорючими материалами и окрашено в белый цвет. Кафельные стены рекомендуется сделать матовыми. Но главным оценочным критерием является герметичность. Если ее создать не удается, лучше отказаться от затеи.

Внутренняя отделка и обустройство

При выборе материалов для отделки покрасочной камеры многие отдают предпочтение вагонке. Такой вариант привлекателен с позиции цены, но он не рекомендуется по условиям пожаробезопасности.

Эксперты рекомендуют выбрать металл и негорючие элементы (к примеру, профнастил). Такое покрытие легко поддается отделке и надежно защищено от огня.

При обустройстве внутренней части покрасочной камеры важно учесть следующие нюансы:

При наличии небольшого помещения можно использовать цементно-песочную штукатурку

Перед обработкой важно увлажнить стены с помощью распылителя. Такой подход обеспечивает лучшее связывание пыли с водой, что обеспечивает чистоту поверхности

Применение плиты OSB и металла приводит к быстрому накоплению пыли. Для ее удаления применяется пылесос.

Использование панелей из пластика приводит к повышенному накоплению пыли (в 10 раз больше, чем в случае с деревянной или металлической отделкой).

Отделка покрасочной камеры должна быть герметичной, с минимальным риском попадания пыли или других загрязнителей. В боксе не должно быть посторонних элементов, являющихся «пылесборниками». Речь идет о диванах, коврах, тканевых изделиях или мебели.

Потолочные прямые углы делаются в виде скосов – это уменьшит завихрение воздуха.

При выборе цвета для покрасочной камеры предпочтительно выглядит белая порошковая краска. Ее применение обеспечивает лучшую цветопередачу и упрощает процесс окрашивания авто.

Для удобства стоит предусмотреть комнату (подсобку) для людей и хранения необходимого оборудования.

Оборудование для окрашивания


Комбинезон и респиратор защитят от химических компонентов краски Для проведения работ по окрашиванию автомобиля вам потребуется приобрести набор малярного оборудования. Комплект, в который входит все для покрасочной мастерской, обойдется вам в 300-1000 долларов, в зависимости от функционального уровня агрегатов. В перечень необходимого оборудования входят компрессор, краскопульт и вспомогательные приспособления.

Компрессоры, исходя из конструктивных особенностей классифицируются на поршневые и винтовые:

  • Поршневые компрессоры отличаются компактными габаритами, износоустойчивостью и низкой стоимостью, однако они имеют слабую продуктивность и требуют регулярного техобслуживания (замены сальников, клапанов и т.д).
  • Винтовые компрессоры стоят дороже — их рационально выбирать если вы планируете заниматься покраской автомобилей профессионально, такие агрегаты подходят для реализации большего объема работ — они производительны и не склонны к перегреву.

Выполняя оборудование мастерской своими руками выбирайте компрессор мощностью от 2.5 кВт, с рабочим давлением в пределах 10 мПа и производительностью от 300 до 500 л/мин. В дополнение к компрессору приобретается фильтрующий блок для удаления масла и влаги из подающегося воздуха.

Пульверизаторы (краскопульты) рационально покупать со сменными соплами, поскольку для работы с разными красящими составами применяются сопла отличающихся размеров:

  • Нанесение грунтовок — сопло 1.5-1.7 мм;
  • Нанесение лака и акриловых красок — 1.4-1.5 мм;
  • Нанесение биндера (при окрашивании перламутром и металликом) — 1.3 мм.

Краскопульт подбирается исходя из производительности используемого компрессора по параметру номинального расхода воздуха.


Выбирайте надёжные инструменты для покраски

Также вам потребуется:

  • Шлифовальная машинка — для матирования поверхности кузова перед окрашиванием;
  • Полировочная машинка — для финишной доводки нанесенного лакокрасочного покрытия.

Не забудьте и о приобретении малярной маски, поскольку нанесение лаков и красок сопровождается токсичными испарениями добавленного в них растворителя.

Полезное видео

Наглядно можно посмотреть про монтаж самодельной камеры для покраски автомобиля в гараже на видео:

Если рассматривать постройку и организацию покрасочной камеры в целом, то это достаточно интересный процесс. Тут все создается для вашего удобства, начиная с разработки проекта и до конечной отделки. Есть различные способы монтажа, многочисленные варианты материалов, а также оборудования. Есть где разгуляться инженерному гению.

И в итоге, все должно получиться в полном соответствии с нормами и требованиями, предъявляемыми к подобного рода предприятиям. И тогда все будет работать буквально как часы.

Предыдущая

Расчет вытяжки и схемы для монтажа вентиляции покрасочной камеры в гараже своими руками

Схемы вентиляции в гараже

Люди, которые планируют в гаражах для хранения легковых или грузовых автомобилей устанавливать вентиляцию, должны ознакомиться с основными вентиляционными схемами. Выделяют три основные схемы, которыми пользуются чаще всего. К ним относятся:

  • Естественная. Считается наиболее распространенной схемой, которой пользуется большинство автомобилистов. При естественном вентилировании не придется тратить финансовые средства на покупку механических вентиляторов. Достаточно сделать в помещении отверстия для притока и оттока воздушных масс. Однако перед созданием таких отверстий придется определить лучшее место для их расположения.
  • Принудительная. Ею рекомендуют пользоваться, если гараж со специальным подвалом. Принудительное вентилирование считается более эффективным, так как воздух циркулирует при помощи дополнительных вентиляторов. Поступающего в систему воздуха достаточно для обеспечения вентиляции в гараже и погребе. Единственным недостатком такой схемы являются немалые финансовые расходы для приобретения необходимого технического оборудования.
  • Смешанная. Подходит для автогаража без дополнительного подвала. При смешанной схеме воздух попадает внутрь помещения естественным путем, а выводится наружу вытяжной системой.

Как организовать вентиляцию в покрасочной камере

Вентиляция помещения при проведении окраски автомобиля является одним из основных факторов правильной организации покрасочной камеры.

Устройство вентиляции в покрасочной камере

Устройство системы вентиляции с фильтром способно обеспечить очистку воздуха, осаждение и вывод тумана краски внутри камеры. В зависимости от смонтированной системы вентиляции имеются несколько видов камер.

Они могут быть:

  • Одномоторные. В этом случае в вентиляции есть один мотор, смонтированный вверху помещения. Воздух в камеру нагнетается сверху, создавая давление, которого будет достаточно для осаждения в нижнюю часть воздушного пространства взвешенных частиц краски, с последующим их выведением наружу сквозь вытяжные отверстия. Цена вентиляции такого типа относительно низкая и быстро окупается, что является ее преимуществом и целесообразностью использования для единичной покраски авто. Недостаток — низкая циркуляция воздуха внутри помещения.
  • Двухмоторные. Принцип работы такого типа вентиляции состоит во взаимодействии двух двигателей, одного из них расположенного вверху камеры, второго — внизу. Верхний агрегат нагнетает воздух в камеру, а нижний в это же время принудительно выводит его за пределы помещения. Преимуществом вентиляции такого типа является эффективная циркуляция воздушного потока. Недостатки:
  1. достаточно сложный процесс ее исполнения;
  2. высокая стоимость системы, которая может окупиться при большом количестве окрашиваемых в этой камере кузовов автомобилей.

Для фильтрации лучше брать двухфазовые устройства:

Предпочтительные схемы устройства

Как сделать вытяжку в гараже своими руками? Для обычного гаража небольших размеров целесообразно выбирать систему вентиляции, показанную на рисунке 1 ниже:

Это простой и вполне эффективный вариант. В гаражах автовладельцев часто можно видеть трубу, как в настоящей вентиляционной сети для больших помещений. На вопрос, Зачем ты сделал так, хочется лишней работы? отвечают: А как еще?, то есть, люди просто копируют то, что видят в промышленных зданиях, и занимаются черной магией.

Вентилятор для гаража можно брать диаметром от 150 мм и до 250, желательно канального типа (с фланцами для встраивания в трубу), у таких вентиляторов хорошая тяга. Он создает вполне достаточное разрежение и вытягивает все газы и пары, которые легче воздуха, за считанные минуты.

Тяжелые составные части дыма и газов, которые имеют обыкновение стелиться по земле, разбавляются воздухом, притекающим через приточное отверстие, расположенное внизу, или щель между полом и воротами, и тоже поднимаются вверх. В течении 10-15 минут воздух в гараже будет полностью заменен свежим с улицы.

На рисунке можно заметить, что вход воздуха и его выход расположены почти по диагонали параллелепипеда, форму которого имеет гараж. Значит, застойных зон здесь не будет.

Особое значение имеет дополнительный вентилятор. Его можно не приобретать, но если он есть, то это очень выгодно. Он идеально выравнивает влажность в помещении гаража. С его помощью можно быстро просушить машину и очень существенно помешать ржавлению металла.

Этот вентилятор, даже без подогрева, высушит машину в течении пары часов. При этом крышка внешнего вентилятора может быть открытой или закрытой, значения не имеет. Зимой, весной и осенью высушивание важнее, чем летом. Внутренний вентилятор должен быть переносным, это удобнее.

Где в гараже сделать вытяжку? Если гараж имеет подвал или смотровую яму, то их вентиляция обязательна. В этом случае образуется область, в которой может застаиваться загрязненный воздух. Гараж с подвалом или ямой показывает, что его владелец умеет обращаться с лопатой или имеет доступ к высоким технологиям копания земли.

В таком случае, чтобы не загромождать помещение гаража трубами, вентиляцию можно вывести в отдельную шахту, расположенную рядом с гаражом, как это показано на рисунке 2:

Диаметр труб должен быть не менее 100 мм. Трубы следует утеплять минеральной ватой от действия морозов и образования конденсата, толщина утеплителя берется 3-5 см. Сами трубы лучше выбирать из пластика, он не ржавеет. Как видно на рисунке, такой короткий воздуховод не будет оказывать большое сопротивление потоку воздуха. Его длина не превышает 1.5 метра.

Воздуховод накрывается колпаком с жалюзи, который легко можно сварить из листового железа, и загрунтовать от ржавчины. Можно сделать его и из дерева, а затем обить оцинкованной жестью. Высота колпака над грунтом достаточна в пределах 30-50 см. Для защиты от грызунов можно использовать сетку на трубе, впрочем, эти твари пролезут, где угодно. Воздух попадает в подвал или яму через приточку и отверстия для ямы и лестницы.

Вентилятор может быть реверсивным и тогда его можно использовать в том числе и для притока свежего воздуха снизу. Как правило, приток воздуха производится снизу, потому что в помещении воздух теплее, чем на улице. Нагреваясь, он будет перемешиваться с воздухом внутри помещения и подниматься наверх, к потолку.

Поэтому вытяжки и расположены обычно вверху. Но, как мы уже видели, бывают и случаи необходимости забирать грязный воздух снизу. При этом, для продувки канала вентилятору приходится создавать достаточно большое давление, и один может не справиться.

Тогда устанавливают два последовательно, с расстоянием между ними не менее 50 см. Рисунок 3 этот вариант иллюстрирует.

В последнем случае воздух забирается снизу. Если вентиляторы реверсивные, то чистый воздух может нагнетаться в яму с улицы. В некоторых случаях такой режим вентиляции может оказаться более эффективным. Возможна комбинация вариантов 2 и 3, когда с помощью заслонок можно выбирать точку для забора воздуха.

В третьем варианте труба может быть декорирована нишей с полками для инструментов. Таким образом, и труб будет не видно, и каждый сантиметр пространства будет использован с толком. Не стоит забывать при этом о ремонтопригодности – все должно быть сконструировано таким образом, чтобы легко разбиралось, заменялось и собиралось обратно.

Обустройство системы сушки

Учитывайте степень загруженности покрасочного бокса при выборе способа сушки, которая является обязательным этапом после нанесения на поверхность авто лакокрасочного покрытия.

  1. Если предполагается единичная покраска, можно отдать предпочтение сушке воздухом. Такая процедура будет достаточно долгой, и этот фактор выступает в роли основного недостатка.
  2. Если покрасочный бокс обустраивается в коммерческих целях, инфракрасное оборудование станет более разумным выбором, поскольку полного высыхания удастся добиться намного раньше. Среди ключевых преимуществ инфракрасной сушки стоит выделить возможность высушить любую грунтовку или шпатлёвку, в чём возникает необходимости при полноценной реконструкции транспортного средства. Потребление электричества экономное.

Особенности покрасочной камеры

Стандартный покрасочный комплект для автомобилей — это бокс (камера) с установленной в ней системой вентиляции воздуха, устройствами для регуляции температуры. Только при соблюдении таких условий можно будет покрасить машину качественно, надежно. Наличие фильтра для камеры тоже обязательно — с его помощью воздушная смесь будет очищаться, там не останется пыли.

Правильно настроенная в мастерской вытяжка устранит туман от краски, выведет токсичные пары, газы

Важно, чтобы наружу вытяжной прибор отводил уже фильтрованный воздух, только тогда бокс будет соответствовать экологическим стандартам. Не менее важно иметь в камере датчики температуры и оборудование, позволяющее настроить нужный режим

Еще одна особенность комплектации камеры для автомобильной покраски — отличное освещение, позволяющее сделать даже самые сложные этапы работ.

При несоблюдении таких условий дефекты при окрашивании авто в камере будут появляться неизбежно. Все современные модели покрасочных камер оснащены тщательно подобранным и выверенным по параметрам оборудованием. При желании можно создать такой бокс своими руками, например, в гараже.

Из чего состоит камера — перечень оборудования

Под малярный бокс можно оборудовать любое подходящее по размерам помещение. После окончания работ всегда сохраняется возможность восстановить прежний вид камеры, если это потребуется. Чтобы самостоятельно сделать бокс, нужно найти в продаже или арендовать такое оборудование:

  • воздушный компрессор с давлением 8 – 12 Ат, укомплектованный ресивером, отделителем масла и воды;
  • вентиляторы — надувающий, приточный;
  • осветительные прожекторы галогенового типа (4 штуки по 1,5 кВт) или тепловая пушка для сушки;
  • тканевые гидрофильтры;
  • диодные светильники (минимум 3 штуки);
  • удлиненные люминесцентные лампы (минимум 6 штук);
  • полипропиленовая пленка армированная.

Некоторые мастера вместо компрессора покупают для камер промышленные кислородные баллоны. Нанесение краски в этом случае будет удобным, слой ляжет ровно и тонко, за счет применения чистого кислорода не потребуются усилители блеска лакокрасочного материала. Риск очень высок, ведь даже при небольшой искре воспламенение в камере для покраски будет мгновенным. Лучше потратиться на компрессор, а для блеска применять хороший лак.

Виды покрасочных камер

По типу помещения камеры могут быть проходными и тупиковыми. Классификация камер для покраски основана на обустройстве вентиляционной системы. В зависимости от показателя покрасочный бокс организуют таким образом:

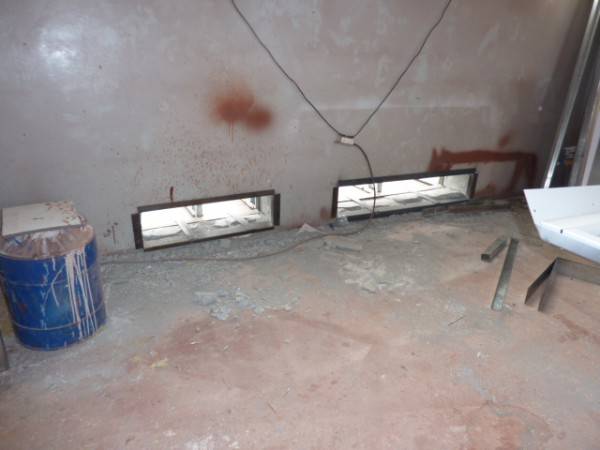

  • с вытяжными клапанами по периметру помещения на стенах (самый комфортный и недорогой способ);
  • с вентиляционными клапанами внутри зазоров на полу;
  • с вытяжными моторами на полу в неглубоких траншеях.

По типу вентиляции камеры делят на одномоторные и двухмоторные. В первом случае воздушный поток подается сверху, а туман оседает вниз и выводится через специальные каналы. Во втором варианте первый мотор нагнетает воздух, второй выкачивает его из бокса. У одномоторных моделей вентиляционные клапаны бывают напольными и потолочными, а у двухмоторных они настенные.

Создание вентиляционной системы в камере окрашивания

Для создания такой системы, как вентиляция в покрасочной камере, потребуется подготовить некоторые подручные материалы и приспособления, количество и качество которых мастер будет определять строго самостоятельно при осуществлении подготовительных процессов, тщательно анализируя свои материальные возможности.

Основные этапы обустройства системы

Итак, очередность действий для создания вытяжки из покрасочной камеры:

  1. После того, как стены рабочего помещения обшиты специальной вагонкой, выполненный из пластика или профлистом и расставлены источники освещения, стоит установить воздухозабор.
  2. Такое приспособление, как воздухозабор, монтируется под потолком одновременно с дополнительными тэнами и пушкой тепловой

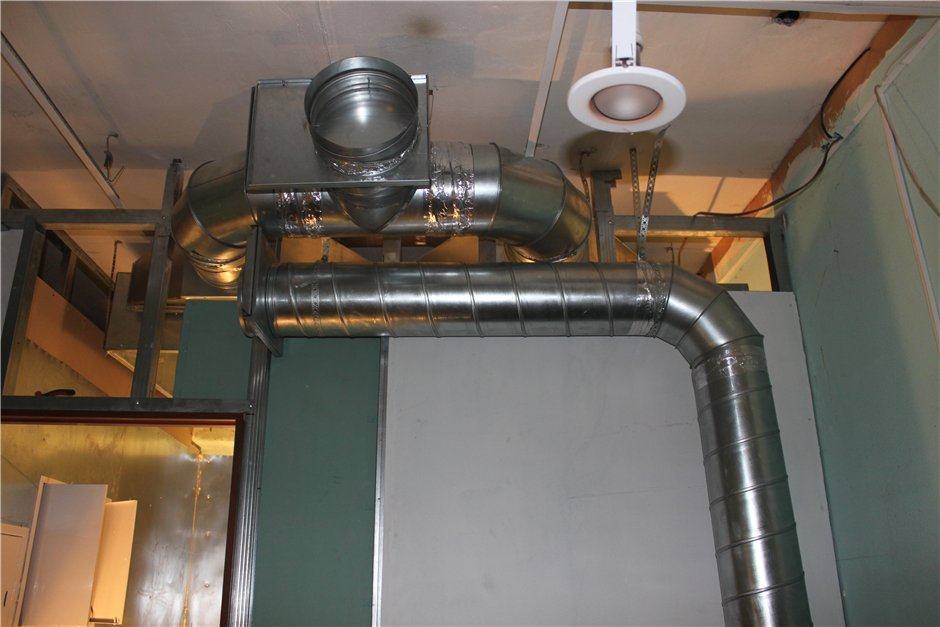

  3. Из установленной тепловой пушки воздушные массы посредством воздуховода будет разводиться в 6-7 разных по месту расположения точек по всему периметру помещению и строго в одном направлении, то есть к центральной его части.

В процессе организации и обустройства вентиляции для покрасочной камеры требуется особое внимание уделить такому приспособлению, как тепловая пушка. Чтобы данное приспособление было более понятным, достаточно представить себе обычный фен, предназначенный для просушивания волос, это та же самая тепловая пушка, но в минимальных габаритах

Под производственной тепловой пушкой подразумевается специальный вентилятор, который гоняет воздух через предварительно нагретые спирали.

При отсутствии возможности приобретения тепловой пушки, ее можно сделать своими силами. В качестве спирали здесь будет использована специальная нихромовая проволока. Есть еще более простой вариант – от тепловых вентиляторов нужно провести гофру, получив в результате обычную тепловую пушку, которая входит в общую систему вентиляция для покрасочной камеры.

Пол – важный элемент вентиляции

Чтобы обеспечить качественную вытяжку для покрасочных камер, следует осуществить некоторые процедуры, связанные с поднятием напольного покрытия. Для этой цели стоит обустроить выполненный из стали рифлено-дырчатого пола из заранее готовых листов. Можно сварить специальную решетку из заранее подготовленных элементов арматуры.

При желании можно произвести установку теплогенератора, который работает на солярке. Данный вариант по стоимости будет на порядок дешевле. Несмотря на это, специалисты рекомендуют применять в процессе обустройства вентиляционной системы тэны, которые работают на обычном электричестве, что намного безопаснее.

По сути, тэны представляют собой особые качественные электронагревательные устройства, выполненные из металла трубки, которые заполнены особыми теплопроводящими изоляторами. В центре данного изолятора есть возможность найти особую токопроводящую нихромовую нить, которая обычно характеризуется определенным уровнем соединения. Это требуется для того чтобы на поверхность тэна в процессе работы передавалась требуемая удельная мощность.

Инфракрасные лампы — альтернативный метод сушки

В процессе обустройства такой системы, как вентиляция в покрасочной камере, особое внимание уделяется вариантам сушки транспортного средства после его окрашивания. Стоит отказаться от сушки авто посредством обычного воздуха, но отдать предпочтение обычным инфракрасным лампам

Благодаря им покрасочное покрытие намного быстрее высыхает, а также полностью исключается вероятность появления воздушного потока, что серьезно упрощает процесс общего окрашивания автомобиля.
