Привод для поворотных ворот: виды и установка своими руками

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

откатные;
распашные;
гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;
Система «ролик-направляющая» для откатных ворот консольного типа
рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

подготовка чертежей, материалов и инструментов;
монтаж дверной коробки и направляющих;
сборка дверного полотна;
изготовление движущего механизма;
установка ворот;
монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

сварочный аппарат;
электродрель (перфоратор, шуруповерт);
строительный уровень;
рулетка;
набор гаечных ключей;
карандаш.

Для установки подъемного механизма следует приготовить:

швеллеры и стальные уголки;
противовесы (специальные для лифтов или чугунные болванки);
кронштейны, уголки, металлические направляющие;
пружины возвратного типа;
стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

дверного полотна, цельного или секционного;
левой и правой стойки, которые управляют движением ворот по нужной траектории;
двух противовесов, по одному с каждой стороны;
устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
дуга – выгнутые по шаблону две детали;
внутренняя дуга, две детали;
стальная пластина;
установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

В створке просверлить отверстия для кронштейнов с роликами.
Установить полотно между стойками.
Поместить ролики в пазы стоек и зафиксировать их винтами.
Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Достоинства автоматизации гаражных ворот

Автоматизация оборудования обеспечивает надежность и удобство, гарантирует сохранность и безопасность работы воротных механизмов, и, кроме того, позволяет контролировать проникновение посторонних на территорию, где находится гараж.

Удобство. Все автоматические функции могут управляться с одного пульта! Открывать проезд можно из кабины машины или из дома пультом ДУ.
Безопасность. Гаражные ворота, оснащённые электронными устройствами, приобретают систему безопасности от риска удариться, наехать, или столкнуться с чем-либо. Затворные панели при этом быстро прекращают своё движение.
Надежность. Аппаратура автоматизации продлевает срок службы ворот, так как обеспечивает плавное ускорение в начале и замедление в конце движения.

Дополнительные опции

Это еще не все возможности разнообразить конструкцию или ее внешний вид. Они качаются внешнего вида, повышения удобства эксплуатации ворот.

Еще при выборе надо обратить внимание на тип профиля

Остекление и вентиляционные решетки

Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.

Остекление может занимать небольшую площадь, а может быть на все плотно

В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.

Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать

Проблема вентиляции решается легко

С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.

Встроенная калитка (дверь)

Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.

Двери в плоскости секционных ворот — удобно но дорого

Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.

Средства безопасности и автоматики

При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.

Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).

Для повышения безопасности ставят датчики движения

Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы. Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.

Еще одна возможность — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.

Блок ручного подъема ворот

Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).

Блок ручного подъема ворот облегчит работу при отсутствии электричества

Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.

Изготовление основных узлов самостоятельно

При наличии познаний в схемах кинематики, для изготовления деталей привода можно использоваться средства, которые всегда есть под рукой. С ролью силового агрегата отлично справится мотор от пришедшей в негодность стиральной машинки. В ходе присоединения следует воспользоваться мультиметром, чтобы определить концы обеих пар обмоток, для этого на мультиметре установить режим замера сопротивления. Вал мотора и преобразователя скрепить при помощи муфты.

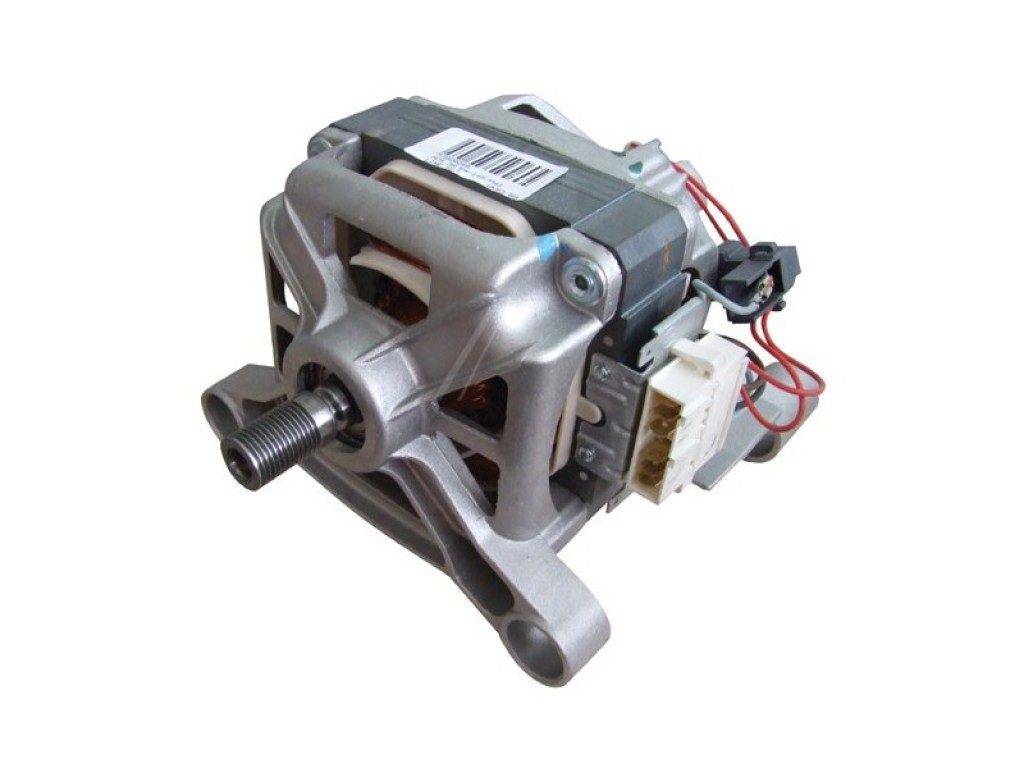

Мотор от стиральной машины LG 4681EN1010.

Вместо редуктора можно сделать ременную передачу. Для точного вычисления передаточного числа надо величину двух радиусов большего шкива, который соединен с ведущим колесом, разделить на диаметр меньшего, который расположен на валу мотора.

Однако этот вариант сопряжен с проблемой изготовления натяжной конструкции для ремня. Вопрос можно решить, если использовать автомобильное колесо натяжения ремня ГРМ

Кроме того, в данном случае необходимо уделить особое внимание конструкции независимого вала, оснащенного радиально-осевыми подшипниками в количестве двух штук. Вал необходимо точно отрегулировать, поскольку он является основанием для установки деталей основных трансмиссий: шкив ременной тяги и приводное колесико

Предостережения эксплуатации автоматики

Для обеспечения длительной и бесперебойной работы секционных панелей, оснащённых автоматическим оборудованием, необходимо постоянно следить за исправностью конструкции. Не включать автоматику, не исправив выявленных, даже незначительных, дефектов.
Поврежденные воротные створы иногда какое-то время могут продолжать функционировать более-менее сносно, однако при такой работе они будут изнашиваться гораздо раньше предусмотренных конструкторами сроков.
Не экономьте на ремонте, исправляйте повреждения как можно быстрее или вызывайте специалистов. Они произведут качественную диагностику соответствующими приборами и устранят малейшие неисправности в электронике секционных ворот. Такое отношение к секционным воротам увеличит длительность их службы, и будет поддерживать безопасность конструкции на должном уровне.

Как установить автоматические ворота

Если говорить об установке секционных ворот, у них особенная конструкция полотна, состоящая из отдельных секций, которые носят название сендвич-панели. Так, секции соединяются между собой особыми петлями, а стыки между ними по всему периметру оснащаются уплотнителями соответствующего размера, что обеспечивает герметичность всей конструкции.

Устройство полотна – сплошное, поэтому, вместе со специальным подъемным механизмом, эксплуатация таких ворот довольно комфортная. Так, вся конструкция двигается плавно, без каких-либо усилий. К слову, многие владельцы отдают предпочтение именно таким воротам, причем тут есть возможность дополнительно установить калитку.

Для удобства секционные или роллетные ворота оснащают автоматикой. Конструкции отлично работают за счет автоматических приводов.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

Монтаж нарезанных листов начинается с передней кромки.
Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
Если он не укладывается в периметр, то следует подрезать его по размеру.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
Моментальное открытие. На распахивание створок уходит около 15 секунд.
Надежная фиксация приводом.
Возможность подсветки придомовой территории.
Надежность, долговечность и бесшумная работа устройства.
Дополнительная безопасность, достигаемая за счет блокировки створок.
Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Как сделать подъемные ворота своими руками

Сделать автоматические гаражные ворота своими руками возможно. Для этого необходимо провести необходимые замеры и расчеты, а также запастись необходимым инструментом.

Алгоритм работы очень прост:

проводим замеры и расчеты;
делаем монтаж дверной коробки и направляющих;
собираем дверное полотно;
изготовляем движущийся механизм;
устанавливаем ворота;
делаем монтаж системы противовесов.

Отметим, что для создания привода гаражных ворот своими руками, потребуется актуатор. Как правило, используется актуатор в форме резьбовой шпильки с винтовой муфтой на ней. Шпилька вращается и муфта, прокручиваясь по резьбе, перемещается по шпильке.
