Расчет арматуры для ленточного фундамента

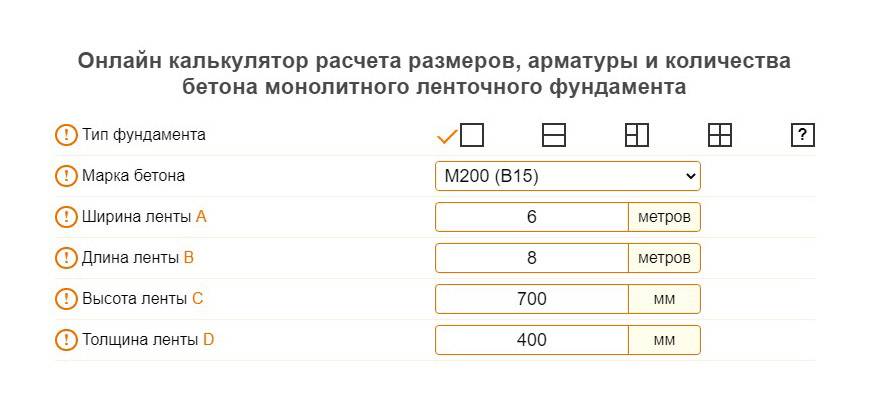

Онлайн-калькулятор ленточного фундамента

Осуществить расчет основания возможно при помощи онлайн-калькулятора и аналогичных программ. Так легко рассчитать примерную стоимость работ, определить объемы поставок, количество требуемых материалов и закупок.

Онлайн-калькулятор помогает осуществить расчет.

Пошаговая инструкция к типичному строительному калькулятору:

  1. Выбрать нужный тип ленты.
  2. Указать марку бетона.
  3. Ввести значения параметров ленты (ширину, длину, высоту, толщину).
  4. Указать длину стержня арматуры.
  5. Произвести расчет металлических конструкций (имеется ли бетонная подготовка на участке, каковы площадь сечения стержней и их длина).
  6. Ввести характеристики опалубок (толщину, ширину и длину доски).

На основании этих данных программа выдает чертеж, который можно распечатать, и подробную информацию, касающуюся:

  • веса и объема бетона;
  • нагрузки на почву от основания;
  • площадей внешней боковой поверхности и подошвы;
  • общего веса и длины металлических конструкций;
  • шага поперечных стержней.

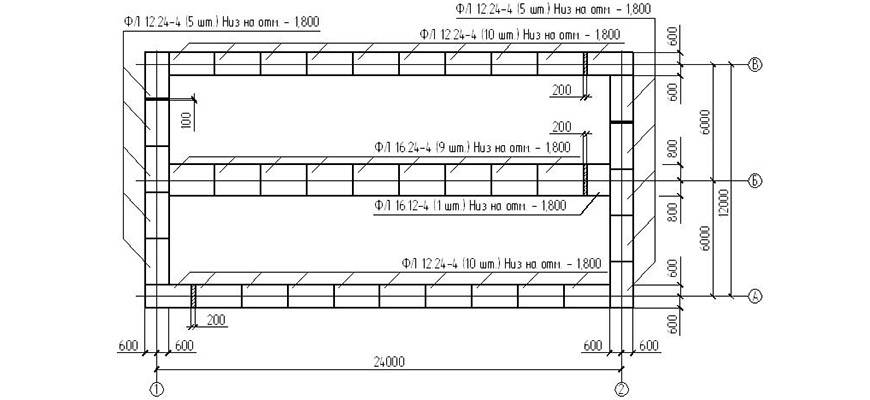

На основании данных получается чертеж ленточного фундамента.

Общие сведения по результатам расчетов

  • Общая длина ростверка
    – Периметр фундамента, с учетом длины внутренних перегородок.
  • Площадь подошвы ростверка
    – Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности ростверка
    – Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Общий Объем бетона для ростверка и столбов
    – Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
    – Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента в местах основания столбов
    – Нагрузка на почву от веса фундамента в местах основания столбов/свай.
  • Минимальный диаметр продольных стержней арматуры
    – Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
    – Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
    – Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
  • Минимальное кол-во вертикальных стержней арматуры для столбов
    – Количество вертикальных стержней арматуры на каждый столб/сваю.
  • Минимальный диаметр арматуры столбов
    – Минимальный диаметр вертикальных стержней для столбов/свай.
  • Шаг поперечных стержней арматуры (хомутов) для ростверка
    – Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры
    – При креплении отрезков стержней внахлест.
  • Общая длина арматуры
    – Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
    – Вес арматурного каркаса.
  • Толщина доски опалубки
    – Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
    – Количество материала для опалубки заданного размера.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Особенности ленточного фундамента

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Ассортимент металлопродукции


Классы арматурной стали Для железобетонных конструкций используют арматуру:

  • горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
  • термически и механически упроченную с периодическим профилем, 6–40 мм;
  • холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

  • «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «Р» — это периметр фундамента.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Общие сведения

Расчет фундаментной арматуры

Для процесса армирования применяют гладкий и рифленый стальной прокат класса А500 или А400 – для рабочих стержней, А240 для элементов конструкции. Расчет требуется произвести по нормативам СНиП 52-01-2003 и актуализированным правилам СП 63.13330.2012 с учетом всех типов нагрузок, которые воздействуют на фундамент, а также виды оснований. Армирование производят плоскими или пространственными каркасами из поперечных, продольных и даже соединительных стержней.  Вторые могут воспринимать нагрузку на растяжение по верхней поверхности, а также по подошве, вторые распределяют ее между вертикальными и горизонтальными элементами. Для устойчивости при изготовлении и установке применяют связки конструкции.

Основы расчетов для ленточного основания

Самым популярным видом основания в индивидуальном строительстве является монолитный ленточный. Он несложный в выстраивании, достаточно прочный и имеет необходимую степень жесткости. Его обустраивают в виде мелкоуглубленной или даже заглубленной конструкции. Особое значение для арматурного расчета на фундамент имеет глубина закладывания, действующие нагрузки и ширина рабочего сечения фундамента.

Как определить глубину закладывания

Разновидность грунта, положение УГВ и наличие слабых линз плывунов определяют посредством бурения или выкапывания шурфов. Глубина промерзания земли в разных регионах указана по СНиПу «Строительная климатология».

Сбор нагрузок

На данном этапе расчетов требуется просуммировать все разные нагрузки, действующие на основание:

  • Нормативную нагрузку от снега.
  • Воздействие от людей, предметов мебели, сантехнического оборудования, перегородок, которые есть внутри здания.
  • Вес стен, крыши, плит перекрытия, пола и отделочных материалов.
  • Собственный вес.

Вся информация будет содержаться в таблицах от СНиП 2.01.07-85 «Нагрузки и воздействия». Общую величину распределяют на погонные метры в ленточном основании, на число опор – в свайных или даже столбчатых.

Ширина подошвы

Рассчитать арматуру на фундамент очень важно. Ширина подошвы является величиной, которая помогает производить расчет арматуры на ленточное основание. При массивных кирпичных стенах применяют Т-образные ленты, свесы которых благодаря огромной площади опоры уменьшают грунтовое давление

Более легкие пенобетонные и каркасные строение выстраивают на основаниях с сечением прямоугольного типа. При расчете подошвенного размера требуется учесть предельное давление на землю и нагрузку от строения на несущие типы участков балок фундамента. В малоэтажном строительстве обычно применяют конструкции с шириной от 0.2 до 0.4 метров

При массивных кирпичных стенах применяют Т-образные ленты, свесы которых благодаря огромной площади опоры уменьшают грунтовое давление. Более легкие пенобетонные и каркасные строение выстраивают на основаниях с сечением прямоугольного типа. При расчете подошвенного размера требуется учесть предельное давление на землю и нагрузку от строения на несущие типы участков балок фундамента. В малоэтажном строительстве обычно применяют конструкции с шириной от 0.2 до 0.4 метров.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

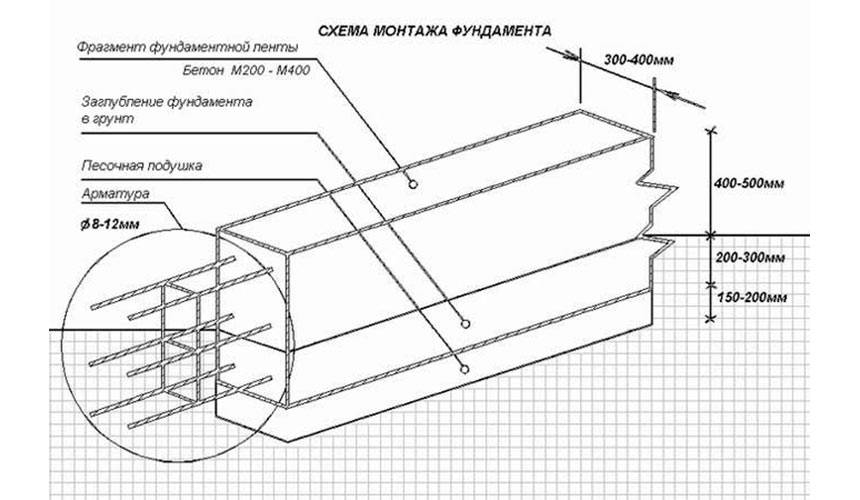

Схемы армирования

При армировании фундамента по основной ширине прутья должны укладываться с сохранением одинакового размера ячейки по всей площади плиты. В среднем шаг сетки составляет около 20-40 см, с увеличением массы здания сокращается расстояние между отдельными прутьями. Для сетки, заложенной под кирпичным зданием, следует взять минимальное расстояние в 200 мм, тогда как для более легких каркасных и деревянных домов достаточно сетки с максимальным шагом, что требует меньшего количества арматуры. Вне зависимости от конфигурации сетки арматурного каркаса, необходимо следить за тем, чтобы расстояние между прутками не превышало толщину плиты на 150% и больше.

Как правило, не имеет значения, какую использовать арматуру для сооружения нижнего и верхнего слоя – и в том, и в другом случае применяются одинаковые прутки. Однако если в наличии имеются прутки разных размеров, то более толстые укладываются под плитный фундамент в нижнем слое, так как наиболее напряжение создается именно там.

В местах, в которых плита подвергается максимальному продавливанию (к примеру, под станами) шаг сетки необходимо уменьшить. Насколько густой должна быть сетка в проблемных зонах определяют соответствующие расчеты, однако в среднем ее шаг уменьшают в два раза. Для обеспечения дополнительного усиления плиточного фундамента его каркас объединяют армированной подвальной стеной, для чего в соответствующих местах делают выпуск стержней.

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

  1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
  2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
  3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
  4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
  5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
  6. Таким образом, для выполнения фундамента необходимо:
  7. 1080 метров прутка класса A-III D16;
  8. 540 метров прутка класса A-I D6.
  9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

  10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Зависимость количества стержней от схемы армокаркаса

Лента испытывает действие двух основных сил. Одна из них давит сверху (нагрузка от дома), другой силовой вектор выталкивает ленту вверх (сопротивление почвы + пучение грунта). Чтобы сбалансировать это явление в массиве монолита делают два горизонтальных пояса из арматурных стержней.

Двухпоясное армирование сверху и снизу внутри бетона актуально для мелко- и среднезаглубленных оснований. Для глубокозаглубленных лент нужно устанавливать 3 пояса. Для фиксации стержней в пространстве их скрепляют вязальной проволокой. Такой вид формирования армокаркаса называют конструкционным типом.

Продольные (работающие) пруты перевязывают с поперечными и вертикальными прутками, которые не несут нагрузки. Согласно СНиП 52-01-2003 и Руководства (см. выше) продольные стержни располагаются по всей длине ленты с зазором между арматурой и опалубкой не менее 30 мм и 50–70 мм снизу.

Вертикальные отрезки располагаются вдоль поясов, чередуясь каждые 100 – 300 мм друг от друга. Поперечные отрезки соответствуют размеру ширины пояса от 300 мм.

Теперь, зная эти нормы, легко определить количество стержней всех направлений. После этого останется определить их диаметры.

Что делать дальше

После бетонирования фундамента нужно высушить его, накрыв изолирующим материалом. Ленточное основание набирает прочность за 26–28 дней (при низких температурах срок может увеличиться до 4 недель).

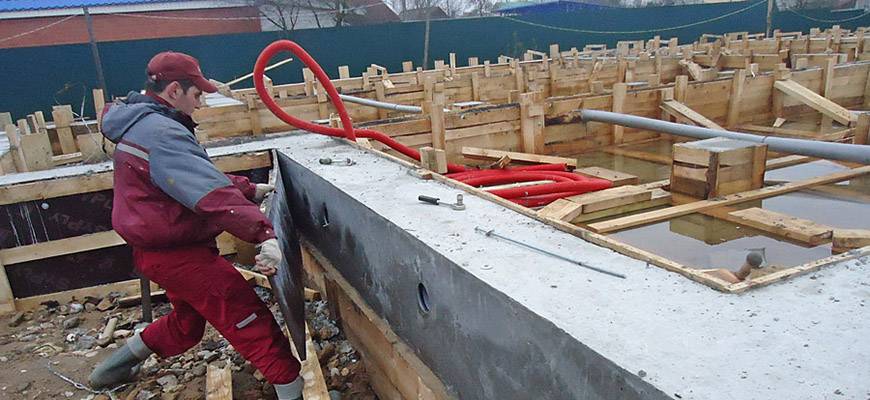

Удаление опалубки

Демонтаж конструкции рекомендуют делать после набора бетоном марочной прочности. Разборку опалубки нужно начинать сверху вниз, с выступающих частей фундамента и углов.

Удаление опалубки делают с выступающих частей фундамента.

Процесс происходит таким образом:

  1. Вначале раскручивают болты и удаляют верхние стяжки.
  2. Освобождают нижние.
  3. Отделяют щиты от стоек.
  4. Убирают подпорки.
  5. Снимают доски опалубки.

Утепление и гидроизоляция

Защиту фундамента от воздействия грунтовых вод проводят до заливки бетона или одновременно с ней.

Для гидроизоляции основания используют такие материалы:

  1. Битумно-полимерную эмульсию.
  2. Жидкую резину.
  3. Рулонно-оклеечные материалы – стеклоткань, стеклохолст, полиэстер.

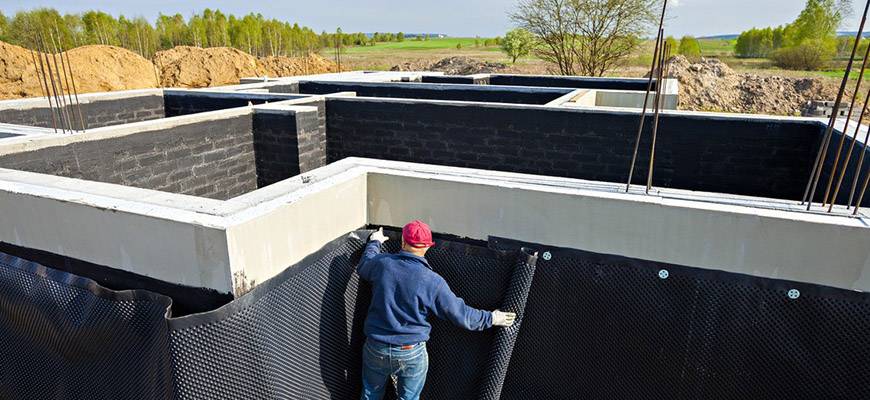

Для гидроизоляции используют рулонные материалы.

Опытные строители не рекомендуют использовать для гидроизоляции основания пергамент, толь, рубероид и т.п.

Утеплить фундамент лучше всего на этапе его возведения.

Работу можно разделить на 4 этапа:

  1. Подготовку и очистку основания.
  2. Укладку гидроизоляционных материалов.
  3. Утепление пенополиуретаном, пенопластовыми плитами либо засыпным способом.
  4. Отделку.

К другим популярным утеплителям относятся керамзит, минеральная вата, пеноплекс и шлак.

Для утепления основания сыпучими материалами необходимо просушить грунт, удалить с поверхности грязь и песок. В качестве засыпки используют шлак, гравий или песок.

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

  • ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
  • выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
  • для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расход арматуры для ленточного фундамента

Алгоритм расчета:

  1. Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
  2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
  3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
  4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
  5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
  6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
  7. Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Виды и размеры

Существует две основные разновидности арматуры:

  • Металлическая.
  • Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

  • Стекло.
  • Углерод.
  • Базальт.
  • Арамид.
  • Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО! Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств

Все эти факторы ограничивают применение композитных стержней

Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».


Тяжёлый бетон приготавливают из

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы


Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.


Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Таблица веса металлопроката

Формула расчета определяет вес 1 мм проката, умноженного на длину (если вес рассчитывается исходя из значения длины). В случае, когда исходными данными является вес и требуется таблица металлопроката из тонны в метры, сначала определяется площадь сечения проката, умноженная на удельный вес, после чего, вес делится на полученное путем умножения значение и мы получаем требуемую длину по весу.

Необходимо заметить, что весовая таблица металлопроката зависит от показателя температуры рассчитываемого проката, так, при различных значения температуры стали, существенно меняется его плотность. Исходя из этого, при расчете используется универсальная температура стали равная 20 °С

Для цветного металлопроката могут применяться другие температурные значения, обращайте на это внимание

В реальной жизни, размеры отпускаемого проката, особенно в партиях большого объема, могут существенно отличаться от рассчитанных значений. Это связано с тем, что таблица массы металлопроката не учитывает отклонения от точных геометрических параметров продукции, которые существуют в обязательном порядке, особенно при больших объемах.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
