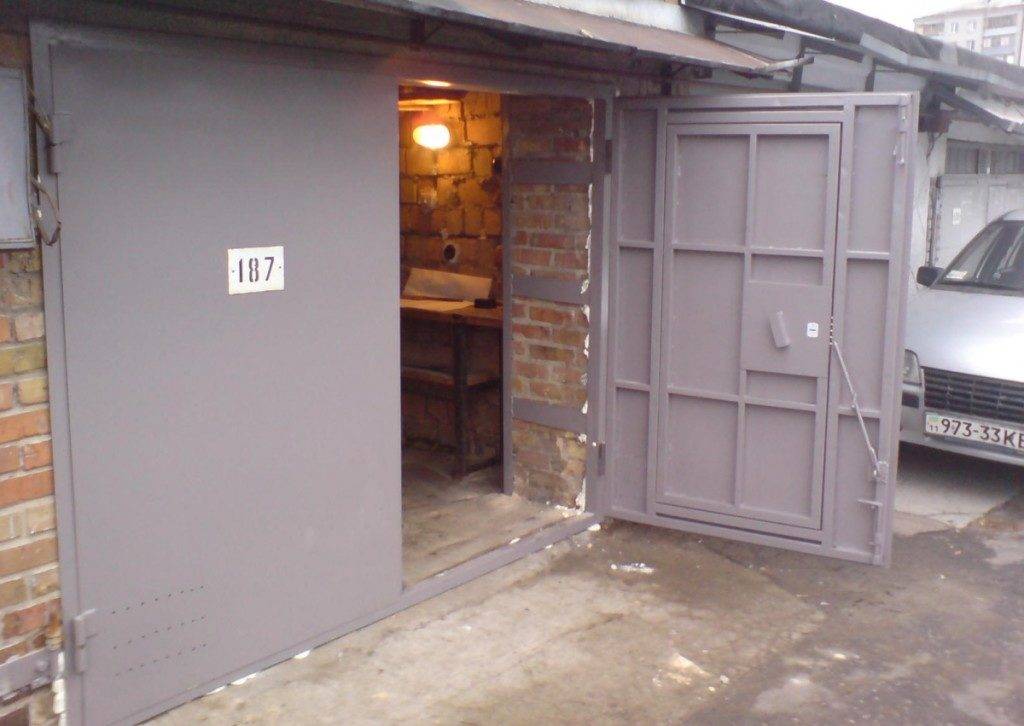

Как выглядят распашные ворота
Самая простая конструкция распашных ворот для гаража состоит из:
- рамы по размеру дверного проема;
- двух створок;
- петель;
- фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.
Очень часто в одной из створок располагают калитку. Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.
Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.
Что собой представляют распашные ворота
Распашные ворота могут быть как двустворчатыми, так и одностворчатыми
Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:
- с одной створкой;
- с двумя.
Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.
Двухстворчатые состоят из нескольких элементов:
- каркас из металлического уголка, круглой или профилированной трубы;
- створок;
- калитки в одной из створок, если таковая предусмотрена проектом;
- петель;
- укосин/перекладин/перемычек;
- засова и/или замка.
Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.
Подготовительный этап
Перед тем, как сварить ворота, рисуется схема с соблюдением всех необходимых размеров будущего изделия. Первым делом подбирают соответствующие размеры высоты и ширины ворот. Минимально допустимой является та ширина, когда между дверцами автомобиля и рамой остается зазор равный 30 см. Обычная ширина гаражных ворот 2,5-3 м, реже до 5 м.
Также нужно учитывать расстояние между рамой и перпендикулярной стеной, оно должно составлять 80 см и более. Средняя высота равна от 2 до 2,5 м.
Затем выбирают, из чего будет выполнен каркас. Это может быть уголок или профильные трубы.
После этого подготавливают необходимые материалы и инструменты. Профтрубы и уголок нужно выбирать шириной не менее 2,5 см, иначе у конструкции не будет достаточной жесткости.
Отличный вариант для облицовки — использование металлических листов не тоньше 1,5 мм. В процессе работы так же пригодятся:
- обезжиривающее средство для металлической поверхности,
- краска для металла,
- грунтовка.
Из инструментов потребуется:
Утепление гаражных ворот
Утепление гаражных ворот должно быть эффективным и экономичным
Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:
- Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
- Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
- Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
- Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
- В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.
После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.
Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.
Подготовка к сварным работам
Изготовление заборных и гаражных ворот своими руками осуществляется поэтапно. Начинают с подготовительных операций.
Выбор конструкции и размеров
Тип ворот зависит от наличия свободного пространства:
- Если его много, сооружают одностворчатую конструкцию. При наличии бетонного покрытия свободный конец полотна можно установить на ролик. Это позволит разгрузить опорный столб.
- Если места мало, выбирают двустворчатые ворота. Этот вариант наиболее популярен.
- В стесненных условиях сооружают откатные (или раздвижные) ворота.
Чертёж с размерами ворот Последний вариант предпочтителен и в том случае, если решено снабдить изделие приводом для автоматического открывания. Это удобно, поскольку водителю не приходится покидать салон автомобиля в непогоду.
Ширину ворот принимают равной 3 м. Если предполагается въезд под углом, этот параметр увеличивают до 3,6 м.
Выбор размера полотен двустворчатых ворот зависит от способа их закрывания. Если обе части соединяются встык (конструкция для забора), их делают равными по ширине. Гаражные ворота изготавливают так, чтобы одна створка перекрывала другую. Для этого ее делают более широкой.
Рекомендуем к прочтению Сколько разрядов существует у сварщиков
Составление чертежа
Для определения точных размеров всех составляющих изделие прорисовывают на бумаге в масштабе.
При этом учитывают следующее:
- Петли приваривают к опорным столбам через пластины толщиной 4 мм. Такое соединение будет более прочным.
- Зазор между створками и стойками в закрытом положении составляет 10 мм.
Удобно вычерчивать изделие на миллиметровой бумаге. При наличии навыков работы с ПК целесообразно освоить одну из систем автоматизированного проектирования, например AutoCAD или Solid Works. Эти программы позволяют создать 3D-модели створок с засовами и скомпоновать их в единую конструкцию. Пользователь сможет рассмотреть ворота с разных ракурсов и проверить их функциональность. Система предупредит, если при закрывании детали пересекаются, и автоматически создаст чертежи. Их останется только образмерить.
Подбор основного материала
Используется стальной прокат с толщиной стенки не менее 2 мм. Для глухой обшивки выбирают лист такого размера, чтобы она получилась цельной.
Подсчет затрат металла для изготовления
По чертежам составляют спецификацию, т.е. перечень всех необходимых деталей и заготовок. По этому документу подсчитывают длину профилированной трубы, уголка и листового материала, добавляют запас в 10%.
Кроме того, определяют число петель, замков, фурнитуры и других готовых изделий.
Фурнитура
Это позволит получить хорошую скидку и сэкономить время, а также затраты на доставку.
Изготовление створок
Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.
Схема для изготовления створок
С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.
Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:
- снизу ворот над порогом – 2 см;
- между перекрытием проема ворот гаража и створкой – 1 см;
- боковыми поверхностями и створкой – 5 см.
Схема гаражных ворот
Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:
- Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
- Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
- Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
- По центру проема приваривают 2 вертикальные стойки.
- Посредине каждой створки крепят горизонтальные перемычки.
- В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.
Эскиз ворот с размерами
Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.
Обшивка створок ворот
Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.
Необходимо последовательно выполнить определенные операции:
- Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
- Подготовленный лист сразу прихватывают к раме в точках.
- Правую часть делают так же, как и левую.
Размеры свариваемого каркаса
После этого обваривают всю конструкцию
Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно
Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.
Монтаж петель
Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.
Чертеж распашных ворот
Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.
Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.
Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.
Чем обшить каркас ворот
По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.
На дачном участке
Для заполнения рамы створок из профиля используется материал различных вариаций:
- кованые элементы;
- листовой металл (оцинкованный);
- профилированные листы;
- обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.
Обшивка из профнастила
Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.
Виды профлиста
Обшивка деревом
Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.
Кованые элементы
Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.
Кованые створки
При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.
Начало рабочего процесса
Теперь, как сварить гаражные ворота. 1 этап — сборка каркаса, для этого необходимо сварить уголки 75 мм и профиля в единую конструкцию, затем на нее будет закреплена рама и наварено полотно. Работы стоит начинать с порога в следующем порядке:
- Отрезать 2 уголка по ширине проема будущих ворот, расположить их вдоль порога с внутренней и внешней сторон. Сварить их между собой стальными полосками или арматурой с шагом 50–75 см. Полоски размещаются с внутренней стороны уголка. Итак, есть порог.
- Отрезать еще 4 заготовки, они пойдут на боковую часть каркаса. Следует разместить их плотно к уголкам порога, подрезать изделия так, чтобы они плотно подходили друг к другу.
- Поставить все 4 стойки к торцам стены. Свариваем связями, как и нижнюю часть каркаса до этого. Шаг размещения связей — по 40 см от порога и потолка, а средняя — на равном удалении от верхней и нижней планок.
- Приварить порог к стойкам.
- Требуется установить верхнюю часть каркаса, подкорректировать, где нужно, приваривать связи, потом сварить с боковыми стойками. Каркас готов.
- Если какой-то из элементов повело, его можно подправить, наварив рычаг.
Сборка внутренней рамы
Сварить гаражные ворота своими руками не так просто, если спешить. Чем небрежнее сварка, тем больше шанс, что каркас и рама будут кривыми. Если хозяин никогда не занимался сваркой металла, стоит попросить знакомого специалиста помочь в этом. Итак, нужно приступить к сборке рамы:
- В готовом каркасе понадобится установить створки и закрепить их на петли. Нужно выдержать зазоры для рамы — сверху 10 мм, сбоку — 5 мм, нижний зазор от порога — 20 мм.
- Отрезать уголок по длине боковой части каркаса, подрезать еще 30 мм и поставить в соответствии с зазорами к внешней боковой части каркаса. Куском метала нужно прихватить заготовку на этом расстоянии к внешней стойке каркаса, можно прихватить 2 элементами, чтобы зафиксировать наверняка. С противоположной стороной повторить процедуру.
- Снизу и сверху сварить уголки горизонтально, подрезать в соответствии с размерами рамы.
- Прикрепить к каркасу петли и приварить их к частям рамы. После этого можно подрезать сварныекрепления, которыми часть рамы была зафиксирована на каркасе.
- Установить посередине 2 стойки, приварить их.
- Приварить по 1–2 перемычки для каждой двери.
- Чтобы ворота без полотна не просели, стоит сразу поставить раскосы.
- Теперь нужно проверить и открыть ворота.
- Осталось только наварить полотно.
Это основная часть того, как сварить ворота в гараж. Далее остается закрепить полотно. Листы можно наваривать как целиком, так и по частям. Лист нужно прихватывать сначала по углам, потом по центру, а затем уже пройтись по всему периметру, иначе его в процессе работ поведет.
Как сделать распашные ворота своими руками
Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.
Чертежи гаражных ворот
Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина
Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь
Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.
Схема ворот
По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.
Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм
Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы
Виды ворот
На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.
Подъемно-поворотная конструкция
Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.
Распашные ворота
Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.
Откатные конструкции
В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.
Подъемно-секционные ворота
Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.
Роллетные ворота
Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.
Привариваем петли и устанавливаем ворота
Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.
Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.
В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.
Принцип работы
Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.
Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.
Особенности ухода и эксплуатации
Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.
- Содержать металлоконструкции в чистоте.
- Своевременно обновлять защитное лакокрасочное покрытие.
- Не допускать механических повреждений обшивки: вмятин и сколов краски.
- Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
- Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
- Не допускают весовых нагрузок на створки ворот.
- Петли периодически смазывают средством «Литол» или другим аналогичного действия.
Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.
Изготавливаем каркас для ворот
Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.
Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.
Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.
Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.
Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности
После надежного соединения и шлифования сварочных швов.
Фото 5
Фото 6. Сверяем расстояния между противоположными углами.
Распашные ворота
Разновидности
Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.
Всего разделяют три основных разновидности:
- Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
- Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
- Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.
Что ж, с типами распашных ворот мы разобрались. Выберите наиболее удобную конфигурацию, определитесь с размерами, сделайте чертеж. А мы расскажем, как правильно сварить распашные ворота.
Сварка каркаса
Для начала необходимо сварить каркас ворот. Под каркасом подразумеваются горизонтальные, вертикальные и поперечные металлические профтрубы, сваренные вместе и образующие створку. Да, каркас мы будем делать именно из профтруб, поскольку это недорогой и удобный вариант. В нашем случае каркас сваривается из труб 40х20 мм.
На момент сварки каркаса у вас уже должен быть готов чертеж будущих ворот, а также должны быть нарезаны и зачищены детали. Углы треб зарезайте под углом, чтобы потом их можно быть лучше состыковать.
Подготовьте ровную поверхность. Положите все детали в том порядке, как если бы они уже были сварены в створку. Состыкуйте заготовки, оставив между ними зазор не более 2 мм. Скрепите детали с помощью струбцин, проверьте плоскость с помощью ватерпаса.
Теперь можно приступать к сварке. Мы используем обычный бытовой инвертор. Электроды подбираются исходя из толщины стенки трубы и металла, из которого она сделана. При формировании шва рекомендуем сначала сделать две-три прихватки, и только потом сваривать детали воедино.
Покраска и утепление ворот
Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.
Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.
После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.
Устанавливаем замок
Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.
Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.
Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.
После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.
Плюсы и минусы
Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:
- нет необходимости в настройке и обслуживании автоматики;
- среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
- можно установить автоматику: приводы, открывающие и закрывающие створки;
- нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
- возможность утепления створок и каркаса;
- множество вариантов дизайна створок.
Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.
Пошаговый алгоритм сварки
После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:
- Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
- После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
- Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
- Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
- На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
- Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.
