Крепление верхней планки
Последним этапом при сооружении ограждения из профнастила является крепление сверху забора специальной декоративной планки. По цвету ее выбирают в тон профлиста. Ее главное предназначение – усилить жесткость каркаса и придать изгороди завершенный вид.
Соблюдая пошаговую инструкцию, зная схему и способы крепления саморезов к профлисту, можно самостоятельно установить забор, придать ему декоративный вид и не пустить вора на территорию, чтобы что-то украсть. Большой выбор крепежей в магазинах заставляет каждого домовладельца изучать особенности всех материалов и подбирать для себя лучший вариант.
Добавление статьи в новую подборку
Чтобы на участок могла заехать машина, нужно обязательно установить ворота. Лучше сделать их из профнастила – современного, универсального и простого в работе материала. А мы подскажем, что нужно учесть для отличного результата.

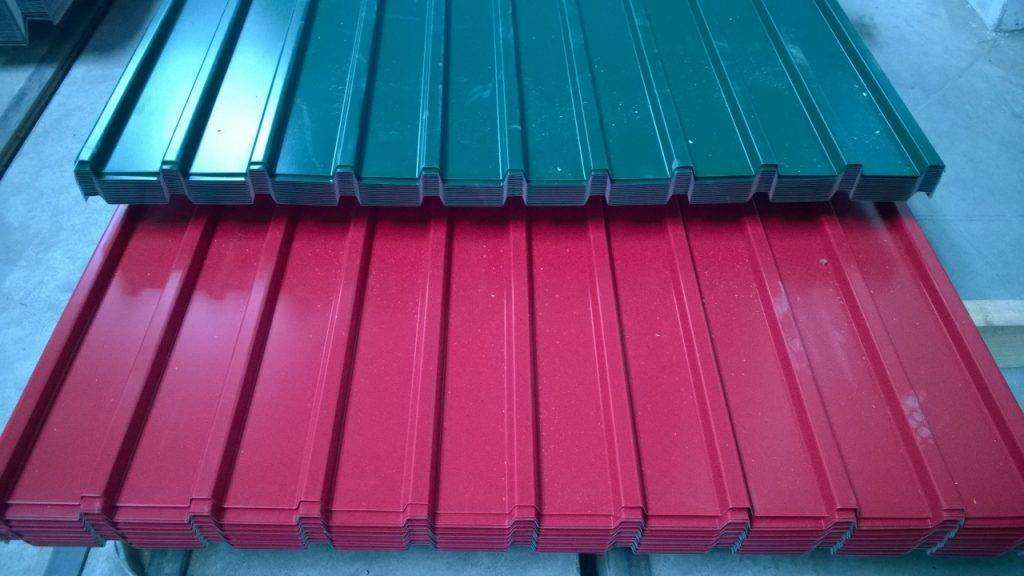

Профнастил – материал достаточно легкий и тонкий, поэтому старайтесь не повредить его во время работ; любая царапина на поверхности способна стать причиной коррозии и деформации будущих ворот. Но благодаря особой структуре листа, поврежденную или ржавую часть можно в будущем заменить новым сегментом.
Конструкция ворот из профнастила бывает разных видов, но особенно популярны два – распашной и откатной. Ознакомьтесь с их характеристиками и выберите те ворота, которые больше соответствуют условиям вашего дачного участка.
| Распашные ворота |
Классическая надежная конструкция. Проста в эксплуатации. Створки открываются внутрь или наружу. Бывают ворота одностворчатые (для небольшого проема) и двухстворчатые (требуют установки крепкого каркаса).
| Откатные ворота |
Отъезжают в сторону без ощутимых усилий. Бывают трех типов:
- рельсовые (перемещаются по рельсу на земле);
- консольные (перемещаются на роликах по специальной балке);
- подвесные (движутся с помощью роликовых тележек на верхней балке).
Для большего удобства их можно автоматизировать.
Откатные ворота смотрятся стильно и практично, но изготовить их самостоятельно намного сложнее. Поэтому мы рассмотрим, что нужно учесть на этапах планирования, сооружения и монтажа распашных ворот из профнастила – самых простых в установке.
Проводим монтажные работы своими руками
Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.
Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.
При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.
Преимущества и недостатки распашных ворот из профнастила
Достоинства (плюсы):
- сравнительная простота конструкции и изготовления;
- низкая, по сравнению с откатными воротами, стоимость;
- простота в эксплуатации и уходе;
- доступность для установки автоматики;
- незначительная нагрузка на опоры забора.
Недостатки (минусы):
требования к свободному пространству для маневра (открытие
потребует освобождения площади равной ширине створки ворот);
необходимость учета ветровой нагрузки;
необходимость предусмотреть крепление открытых ворот, чтобы
избежать их самовольного закрытия (фиксатор, упор, запорные устройства);
установка ограничителя, чтобы открытые ворота не повредили
полотно забора, и не перекрыли доступ к калитке;
сложность ухода в зимнее время года, которая заключается в
необходимости убирать снег на значительной площади.
Цены на распашные ворота из профнастила
Заключение
Как видим, приложив некоторые усилия можно за 1-2 недели
изготовить и установить распашные ворота из профнастила своими руками, которые
украсят входную группу и будут надежно служить красивой визиткой частного дома.
8 этап – установка фурнитуры (комплектующие для ворот)
Дополнительные элементы:
замок для распашных ворот из профнастила. Устанавливается уже после того, как створки навешены.
Нижний фиксатор створки распашных ворот
Ограничитель створки распашных ворот
защелка на ворота (засов), предназначена для закрытия ворот изнутри (блокировка). Защелка больше подходит для калитки, а для распашных ворот используют запор (засов).
автоматика для распашных ворот. Позволяет открыть ворота дистанционно, что очень удобно, когда холодно, идет дождь или темно.
система безопасности: камера наружного наблюдения, сигнальная лампа, сигнализация.
Выберите город
А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск
Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук
В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма
Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный
Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна
Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки
Ж
Железногорск
Жигулёвск
Жуковский
З
Заречный
Заринск
Зеленодольск
Златоуст
И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай
Й
Йошкар-Ола
К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск
Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы
М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи
Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань
О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск
П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск
Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань
С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар
Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень
У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта
Ф
Феодосия
Фрязино
Х
Хабаровск
Ханты-Мансийск
Химки
Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита
Ш
Шадринск
Шахты
Шуя
Щ
Щёлково
Э
Электросталь
Элиста
Энгельс
Ю
Южно-Сахалинск
Юрга
Я
Якутск
Ялта
Ярославль
Ворота и калитка из профнастила. Обшиваем каркас.
При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.
Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!
С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.
Другой приемлемый вариант — электролобзик.
Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.
Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.
Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.
Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».
Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!
Ворота из профнастила в рамке своими руками. Как нарезать профлист для ворот своими руками.
(фотографии, инструкция,
Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!
Правила нарезки профнастила для ворот:
- Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
- По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
- Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;
Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.
Всё внимание на пошаговый фото-мастер-класс:
View the embedded image gallery online at:
Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.
Усовершенствование распашных ворот
Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.
В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.
В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.
Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.
Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.
Несколько примеров готовых ворот
Установка опор
Опоры ставятся на первоначальном этапе работ. Чаще всего, без особых сложностей, копается яма, в которую устанавливают столбы. После утрамбовки земли вокруг опор проводится бетонирование конструкции. Выемка земли выполняется вручную с использованием штыковой лопаты или с помощью бура.
Как пример: Если сечение трубы в размерах 60/60, то диаметр садового бура должен соответствовать 120 миллиметрам.
В процесс подготовки входит подача в готовую яму смеси из песка и бетона. Толщина подушки колеблется от 150 до 300 мм. Почему необходимо уложить подушку? Она служит своеобразным предохранителем от влияния морозного пучения, а также увеличивает срок службы опорных столбов (их устойчивость).
Монтаж опоры.
Перед бетонированием столбов необходимо их загрунтовать
Важно установить трубы точно в вертикальном положении во избежание перекоса всей конструкции
Проведение монтажных работ по установке ворот с предлагающимися чертежами
Монтаж воротного каркаса
Установка каркаса под обшивку профнастилом происходит в несколько этапов.
- Определение места под устройство вертикальных стоек. В случае, если портал для въезда с калиткой, устанавливается три столба. Глубина ямы – до 100 см. Ширина в диаметре около 20 см. Если позволяет почва, можно воспользоваться садовым буром. Это значительно упростит и ускорит работу.
- Далее дело за установкой опорной подушки. Для этого на дно ямы насыпается щебень. Рекомендуется использовать щебень мелкий для создания более плотной подушки под опору.
Работа с бетономешалкой
- Замес раствора из бетона. На 1 порцию бетона потребуется 4 порции мелкого щебня и 2 порции песка. Сухие компоненты смешиваются, добавляется вода, замешивается густой раствор. Самостоятельно замешать большой объём не получится. На данном этапе можно обратиться к помощи бетономешалки.
- Опорная стойка погружается в яму в строго вертикальном положении (ля их установки может понадобиться лишняя пара рук), заливается бетонным раствором. В случае, если свободных рук на горизонте не наблюдается, можно предварительно приварить к основанию столба 3-4опорные пластины, которые будут выступать в качестве ножек, тем самым можно будет упрочнить их вертикальное положение.
Бетонирование столба опорного с использованием каркаса из арматуры
- В зависимости от времени года и климатических особенностей региона, бетонный раствор должен застыть и хорошо просохнуть. Как правило, если осадков не наблюдалось, бетонный раствор будет высыхать не менее 3 суток. Для удобства можно воспользоваться арматурным каркасом, который позволит дополнительно упрочнить конструкцию.
- После того, как бетонный раствор окончательно просох, можно приступать к подгонке створок. Для проведения подгоночных работ створка устанавливается на подстановку. В качестве подстановочной базы может использоваться деревянный брус или кирпич.
Подгон ворот по высоте створок
- Минимальное количество петель на одну сторону створки – 2 штуки. В зависимости от высоты заезда и длины створок, конечное количество петель может варьироваться от 3и выше.
- Для укрепления воротной конструкции от воздействия ветра можно установить верхнюю балку. Однако такой способ хорош исключительно при обустройстве въезда для легковых автомобилей.
Установка петель для ворот
4 этап – установка опорных столбов для ворот из профнастила
Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.
Установка кирпичных опорных столбов для ворот из профнастила
Опорный столб для ворот из профлиста
Как правильно установить столбы для ворот
вырыть углубление садовым буром. Использование лопаты
повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
мм.
На какую глубину закапывать столбы для ворот? Глубина
установки составляет 1/3 от длины опоры
насыпать смесь щебня и песка в углубление. Толщина подушки –
150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;
подготовить опору (покрыть грунтовкой против коррозии);
установить опору строго вертикально. Малейшее отклонение
приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
или уровнем;
забетонировать опору. Пока бетон будет схватываться, можно
приступить к изготовлению каркаса;
закрыть верхнюю часть опоры накладкой из металла или
специальным декоративным элементом. На крайний случай, налить в стойку бетона
(забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
предотвратить разрушение столба.
Какие столбы для ворот из профнастила можно использовать?
Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные
(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.
{banner_advert_2}
Как выбрать подходящий профиллированный лист?
Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.
Профнастил с-18.
Профнастил НС35.

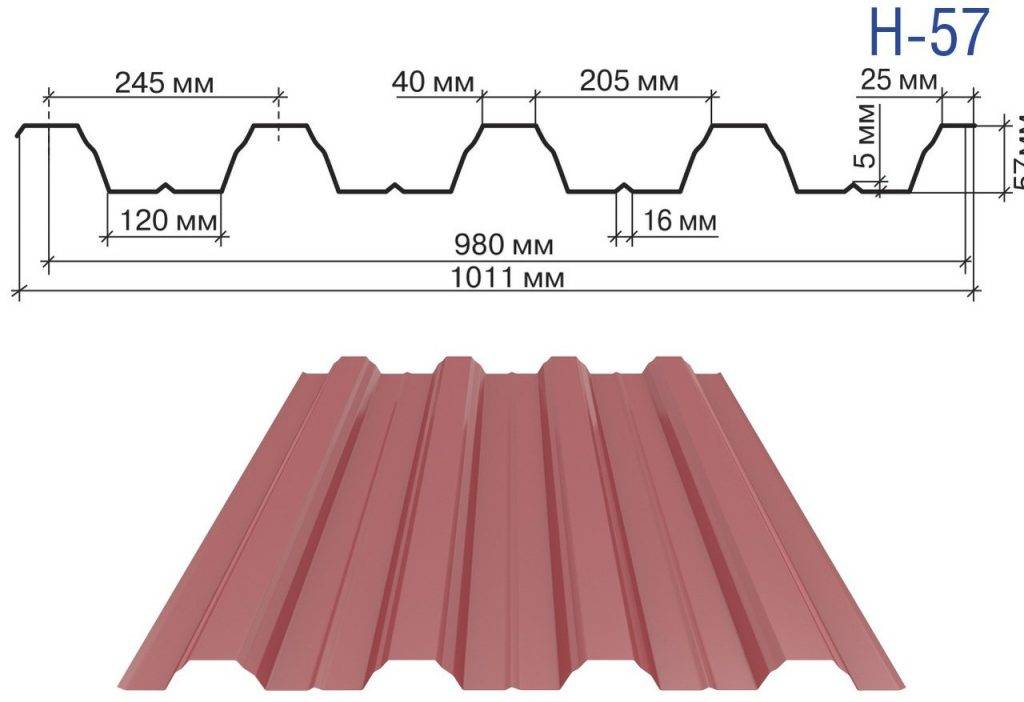

Профнастил Н-57 полиэстер 0,5 мм.
От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:
- «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
- «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
- «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.
Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.
Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.
7 этап – монтаж профнастила на ворота
Профлист монтируется с одной или двух сторон каркаса. Правила монтажа не сложные, но их знание и соблюдение поможет установить профнастил на ворота правильно.
В общих чертах: нужно обеспечить надежное крепление листа к каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к диагональным или перпендикулярным перемычкам профилированный лист также прикручивается. А два листа соединяются между собой в верхней части волны (на гребне).
Для крепления используются заклепки или саморезы. Заклепки выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают возможность затекания воды в место установки. Конечно, это не столь критично, как на крыше, но появления со временем ржавых подтеков не избежать.
Рекомендуем подробное описание технологии монтажа профнастила на ворота/забор/стену своими руками.
5 этап – изготовление рамы створок для ворот из профнастила
Прежде чем начать изготовление нужно еще раз замерять ширину
проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.
Технология изготовления:
металл распускают на заготовки. Рез целесообразно делать под
углом в 45° для более надежного крепления. Хотя встречается и сварка деталей
встык, так проще резать заготовки и сваривать их;
Совет. Мастера советуют сваривать верхние углы под углом в
45 градусов, это позволить избежать затекания в них воды, а нижние можно встык.
Сварка верхнего угла ворот из профнастила под углом 45 градусов
Сварка внижнего угла ворот из профнастила встык
каждую заготовку очищают от грязи и ржавчины;
сваривают элементы каркаса между собой. Причем сначала
заготовки наживляют, а после проверки геометрии сваривают сплошным швом;
каркас усиливается (при необходимости);
тщательно зачищаются сварные швы;
обезжирить каркас, покрыть грунтовкой и покрасить места
сварки. После того, как краска высохнет – покрасить каркас полностью.
Совет. Изготовление ворот из профнастила требует большой
точности в соблюдении размеров. При изготовлении рамы створки лучше сделать
каркас чуть меньше, нежели больше. В первом случае чтобы устранить зазор между
створками распашных ворот достаточно будет приварить нащельник на одну створку
рамы, там, где она примыкает ко второй. Во втором – нужно будет разрезать каркас,
и уменьшать его ширину.
1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.
На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Конструкции створок
Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:
Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.
Конструкция ворот из металлопрофиля с укосинами
Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.
Конструкция ворот в верхней перекладиной и поперечными перемычками
При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.
Крестообразные перемычки на воротинах из металлопрофиля
Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.
Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.
Усиление створок пластинами из металла
Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.
Второй способ усиления створок ворот
Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).
Разные способы стыковки труб
Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.
На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.
Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.
Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм
Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно
Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.
Рама для ворот из профлиста своими руками
Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.
- В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
- Рама складывается на ровной поверхности и прихватывается сваркой.
- Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
- После внесения корректировок каркас обваривается окончательно.
- В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
- В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
- После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
- Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
- Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
- К каркасу привариваются две поперечины.
- Согласно составленному чертежу на свои места привариваются навесы и засовы.
- Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.
Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.
Основные виды
С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.
Распашные конструкции из профлиста
Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.
Вариант ворот и калитки
Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.
Самодельные распашные воротные системы просты в монтаже, но есть один недостаток – требуется пространство, чтобы открыть створки в гараж.
Откатные системы
Наиболее удобными в эксплуатации являются откатные конструкции из профлиста. Их устройство сделано так, что полотно во время открывания отъезжает в сторону, что значительно экономит место.
Откатные ворота
Помимо этого, после монтажа раздвижной конструкции из профлиста отпадает надобность очищать территорию от снега, чтобы открыть створку зимой. Но, невзирая на множество преимуществ, есть определенные недостатки:
- для установки воротной системы потребуется покупка некоторых дополнительных комплектующих элементов для монтажа;
- заливка фундамента производится по более сложной схеме;
- стоимость этих воротных систем из профнастила намного дороже.
Такие воротные системы чаще всего оборудуют автоматикой. Открывать вручную конструкцию ворот из профлиста очень сложно.
Схема движения створки
Складные конструкции из профлиста
Воротная система представляет собой вертикальные створки, соединяющиеся друг с другом и работающие по принципу «гармошки». Створка перемещается на роликах по направляющим вверх. Воротные системы небольшие по размерам, поэтому могут устанавливаться в любой части проема. Но такая конструкция является не очень надежной.
Декоративные изделия
Эти воротные конструкции, как правило, декорируют аркой, разными элементами ковки. Чтобы соорудить красивую модель с художественными элементами декора, необязательно иметь кузнечный опыт и уметь ковать. Все можно купить в магазинах. Для установки кованых деталей необходимы лишь навыки сварщика.
Красивое фото конструкции ворот из профлиста можно посмотреть ниже.
Вариант с ковкой
Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот
Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.
Распашной тип
На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.
Монтировка происходит по такой схеме ворот:
Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.
В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.
Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.
Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.
Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.
Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок
Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию
Вес петель должен соответствовать материалу.
Преимущества такого выбора состоят в следующем:
- экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
- легкие монтажные работы.
Рабочий процесс
Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.
Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.
Можно выделить такие способы установки:
- забивание;
- бетонирование.
Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.
Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить
При этом обращайте внимание на вертикальность стойки
Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.
После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.
