Как построить гараж из сэндвич панелей своими руками

Как правильно ухаживать, и о недостатках

Это не составляет особого труда, но нужно неукоснительно соблюдать ключевые требования, чтобы не столкнуться с лишними проблемами

Так, с самого начала очень важно подобрать материал с высокой степенью влагостойкости. Далеко не каждая панель удовлетворяет этому требованию, потому что многие производители стараются ввести потребителей в заблуждение. Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя

Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя.

В продаже можно встретить изделия, не относящиеся к классу Е1, они выделяют излишнее количество формальдегида и могут представлять опасность для здоровья. Рядом со стенами из СИП недопустимо:

  • ставить камины и печи;
  • размещать электрические обогреватели;
  • накапливать склонные к возгоранию вещества (топливо).

Это накладывает определенные ограничения на планировку внутреннего пространства и на хранение различных предметов. А когда зимой происходит значительный снеговой занос, придется позаботиться об очистке строения. Если оно намокнет, то последствия будут куда печальнее, чем в случае кирпичного, металлического или бетонного гаража. Грамотная внешняя отделка минимизирует негативное воздействие снега и льда, но она удорожает и усложняет проведение работ.

СИП панель не пропускает пар, отчего повышается роль правильного монтажа вентиляции. И даже если она оборудована по всем стандартам, придется отказаться от работы с пищевыми продуктами, от размещения ванн, бань и саун.

Что немаловажно, панель не является несущей конструкцией, и при воздействии любой нагрузки быстро разрушится. Потому монтаж ее должен происходить таким образом, чтобы даже собственная нагрузка как можно полнее шла на балочные элементы и брус. Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет

Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет.

Подобно другим постройкам, делающимся из типовых блоков, ключевой трудностью является недостаточная крепость стыков плит. Чтобы тепловое расширение нагревающегося материала не повредило торцы внешних ОСБ, обязательно оставляется специальный зазор.

Производители и продавцы неизменно говорят, что плита невосприимчива к жидкой влаге и водяным парам, поскольку по технологии применяют смолы и парафин, блокирующие промокание. Но опыт реальной эксплуатации показывает, что продолжительное действие воды либо переувлажненной атмосферы плохо отражается на состоянии ОСБ. Потому малейшая щель, не говоря уже о стыках, должна быть закрыта слоем аэрозоля, содержащего силикон.

Внешние стены перекрывают слоем гидроизоляции (пленочной) и обеспечивают вентиляционный зазор. Для лицевой отделки рекомендуется применять сайдинг либо декоративные панели.

Сэндвич-панель, где утеплителем оказывается минеральная вата, еще чувствительнее обычной к воздействию влаги. Целесообразно брать не ее, а блок, наполненный вспененным полистиролом. Так как панельные стыки могут сформировать холодные мостики, придется каждый шов хорошо заделать и потом перекрыть фасонными накладками

Важно учесть, что покрытие, наносимое на производстве, очень восприимчиво к механическому воздействию — снизить опасность поможет только окрашивание или иной защитный слой

И все же, преимущества СИП панелей перевешивают их недостатки. Выполнить работу как следует сумеет любой строитель, даже начинающий. Достаточно уметь работать с молотком и отверткой; стены возводятся по очереди, а чтобы гараж стал более жестким механически, требуется использовать обвязку лентой из стали. Профили для потолочных конструкций должны быть шире, чем для стеновых, соединение нужно производить только саморезами с цинковым внешним слоем.

О том, как построить гараж своими руками из СИП панелей, смотрите в следующем видео.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

Sв= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

  • лопата либо мини экскаватор;
  • земельный бур;
  • тачка для вывоза земли;
  • молоток;
  • ножницы по металлу;
  • шуруповерт;
  • циркулярная пила;
  • ножовка;
  • аппарат для замешивания бетона;
  • резервуар с водой;
  • кусачки;
  • аппарат для сварки;
  • вертикальный и горизонтальный строительный уровень;
  • рулетка измерительная;
  • деревяные колышки и веревка.

Полезные советы

  • Если внутренний утепляющий слой сэндвич-панелей выполнен из минеральной ваты, то ввиду гигроскопичности материала не следует проводить монтаж во влажную погоду.
  • Для того, чтобы без риска передвигаться по крыше в процессе установки плит можно соорудить деревянный настил.
  • Если в процессе установки вы нечаянно поцарапали панель, обработайте повреждение масляной краской в 1-2 слоя как можно быстрей, дабы не допустить коррозии.
  • Чтобы не перегружать конструкцию, не крепите к стенам готового гаража тяжелые стеллажи и полки.

Теперь вы знаете, как собрать гараж из сэндвич-панелей своими руками. Если монтаж выполнен верно, постройка может прослужить вам до 50 лет!

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

  • Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
  • Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
  • Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
  • Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.
  • Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
  • Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
  • Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении

К недостаткам можно отнести:

К недостаткам можно отнести:

  • Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
  • Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
  • Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
  • Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
  • Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
  • Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
  • Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Что такое сендвич-панели и почему так популярны во возведении объектов

По своей сути сендвич-панель напоминает многослойный бутерброд. Где в середине утеплитель, а по бокам металлический каркас разной фактуры. Такие блоки скрепляются с помощью горячего пресса, скреплять элементы дополнительно не нужно. Сип или сэндвич-панель практически не оставляет зазоров за счёт идеально ровных граней и пористой структуры утеплителя. Потери тепла при выборе качественного материала минимальны.

В качестве утеплителя чаще всего выступает обычная минвата

Внешний лист панели отличается особой волнистой фактурой, которая придаёт строению законченную форму с одной стороны, а с другой делает швы и стыки менее заметными. Кроме того, такой вариант отделки увеличивает прочность стен.

Полимеры препятствуют разбуханию и загниванию материала. Ведь не секрет, что высокая влажность и осадки пагубно отражаются на натуральном покрытии.

Крепятся панели с помощью специальных пазов с выемками

Важно проверить, насколько точно совпадают стыки. Скрепляются листы герметиком

Монтаж гаражного каркаса

Каркас гаража может быть выполнен как из деревянных, так и из металлических сэндвич-панелей.

Если применяется именно древесина, необходимо использовать брус, сечение которого составляет 100х100 миллиметров.

Металлическая основа выполняется из профиля (прямоугольной трубы или уголка) из стали, отдельные элементы соединяют болтами или сваривают. Нередко также применяют профили П-образной конфигурации, которые соединяют друг с другом с использованием саморезов.

Основой каркаса выступает цокольный ригель, которые монтируется с использованием особых дюбелей, предназначенных для бетона, либо анкеров.

Каркас гаража из сэндвич-панелей, составляющий стены конструкции — это по сути четыре прямоугольника для четырех стен гаража. Их составляют несущие стойки, расположенные по углам этого строения, которые должны быть максимально прочными.

Кроме того, дополнительно требуется укрепить этот каркас, включив в него ряд промежуточных стоек. Расстояние между этими стойками определяется тем, какой именно материал используется. Если такие промежуточные стойки выполняются из стального проката, то дистанция между ними может быть установлена в 3 метра, а если из оцинкованных профилей — то в 0,5–0,8 метров.

Имеет смысл все четыре прямоугольника, составляющих четыре стены, собирать порознь и в процессе добиваться того, чтобы расположение всех элементов (стоек и перемычек) было перпендикулярным.

Далее, когда эти стенки готовы, их ставят на цокольный ригель и скрепляют друг с другом.

Монтаж основы крыши гаража производится таким же образом. Если крыша запланирована односкатной, то устанавливают прямые поперечины, если же двускатной, то конструкции треугольной формы с усилением по типу фермы.

Далее, когда каркас собран, монтируют непосредственно сэндвич-панели.

Гараж из панелей СИП: что это такое?

Материал пришел к нам с морозной Канады, климат которой, как известно, не радует местных жителей теплыми зимами и мягким, продолжительным летом. Как и россияне, канадцы вынуждены утепляться по полной программе.

Но нередкие экономические обвалы привели канадцев к мысли о поиске недорогого и теплого материала, легкого в строительстве, позволяющего заменить стандартный кирпич и строить быстро, но, при этом, надежно. Многочисленные эксперименты, опыты, исследования привели к созданию уникального материала, СИП-панелей. Но что же это такое?

СПРАВКА: Панель представляет собой многослойную структуру, состоящую из листов ОСП (спрессованная древесина) и утеплителя.

Слои крепятся при помощи клея на основе полиуретана, который выдерживает практически любые испытания на прочность: сила давления, влага, перепады температуры и другие внешние факторы. Таким образом, одна панель способна выдержать давление в целых 18 тонн! Это просто уму непостижимо!

Утеплитель бывает нескольких видов, но чаще всего, это — пенополистирол, надежный, долговечный и экологичный.

Благодаря внушительным размерам плит, строительство ведется в кратчайшие сроки, и, кроме того, есть возможность сооружать гаражи не по стандарту, а фигурных форм, что особенно привлекает любителей оригинальных дизайнерских решений.

Гараж из СИП-панелей — фото:

Плюсы и минусы

Как и любая технология строительства, сип-технология имеет свои преимущества и недостатки. Давайте изучим их для полного, объективного ознакомления с методикой строительства.

К преимуществами можно отнести следующее:

  1. Плиты обладают превосходной тепло- и шумоизоляцией. Не зря же канадские гаражи (как и дома) признаны самыми теплыми и уютными. По теплоизоляционным свойствам с СИП не может сравниться даже столь знаменитый в России кирпич. Для создания идеальной атмосферы в помещении нужно либо выстроить кирпичную стену толщиной 2.5 м, либо поставить одну СИП-панель, толщиной 17 см. Разница на лицо.
  2. Конструкция славится легким весом, что позволяет возводить гараж в считанные часы. Средний вес одной панели, площадью 1м2 равен 15 кг. Таким образом, построить гараж можно и без сторонней помощи, чего нельзя сказать о строительстве с использованием других материалов (кирпич, блоки, бетонные панели).
  3. Благодаря уникальной структуре, строить из СИП можно в любое время года, что становится очень удобным.
  4. СИП устойчивы практически к любым агрессивным внешним факторам, будь то перепады температуры, влажность, грибок или плесень.
  5. Монтаж не занимает много времени. Вооружившись простой инструкцией, работу может провести и новичок, прежде никогда не бравшийся за столь масштабное дело, как возведение гаража.
  6. Не требуется дорогостоящее оборудование или расходные материалы, кроме саморезов, монтажной пены и базового набора инструментов, чего нельзя сказать о кирпиче и блоках.
  7. И, наконец, последнее, СИП – это экономичный материал, который позволяет здорово сэкономить.

Но, говоря о достоинствах, необходимо упомянуть и недостатки. К ним относятся следующие:

  1. Необходимость внешней отделки.

Во-первых, из эстетических соображений, во-вторых, для создания защиты от грызунов, так как СИП состоят в основном из древесины и могут быть повреждены этими животными.

Если панели изготовлены с нарушением технологии, они могут быть экологически вредными.

Поэтому, очень важно серьезно отнестись к поставщику и узнать о репутации предприятия

Последний недостаток – повышенная горючесть, ведь на 90% СИП состоит из древесины. Но, стоит сказать, что, как правило, плиты обрабатываются специальным раствором антипирен, который повышает огнестойкость. Но об этом следует заранее узнать у поставщика материала, так как не все изготовители проводят обработку антипереном.

Советы

Опытные строители дают несколько советов по применению сэндвич-панелей:

  1. Саморезы вкручивают в выступающую часть, а не в углубление.
  2. Крепление располагают на расстоянии в 25-30 см друг от друга.
  3. Зажим самореза должен быть такой силы, чтобы шайба с силиконом немного изменилась, но не стала вдавленной окончательно.
  4. На стыках сохраняют зазоры небольшого размера, чтобы конструкция «дышала».
  5. Пленку для защиты удаляют после окончания всех работ, но надолго тоже сохранять ее не рекомендуется – между ней и материалом образуется вода, которая оказывает негативное влияние.
  6. Для резки лучше использовать электрический лобзик, от болгарки срез получается хуже.
  7. Соблюдение простых условий позволит создать полноценный гараж за небольшой срок.

Что представляет собой сэндвич панель


Сэндвич-панель — это строительный материал с двух-трехслойной структурой (пирог): один-два листа и утеплитель. В трехслойном «пироге» листы посредством горячего или холодного прессования склеивают между собой утеплительный материал. Двухслойная структура — лист плюс утеплитель. Листы могут быть сделаны из металла или ДВП, ДСП, пластика. В качестве утеплителя используют:

  • минеральную вату;
  • пенополиуретан;
  • пенополистерол;
  • стекловолокно.

Не каждый из представленных материалов подходит для постройки гаража. Металлические сэндвич-панели в любом строительстве используются чаще, а для возведения гаража — это один из лучших вариантов. К тому же материал выпускают как кровельный, так и стеновой, то есть можно сделать: стены, ворота и потолок, используя только сэндвич-панели.


Для быстрого возведения, пожалуй, это лучший материал. Когда идет постройка здания со сложными архитектурными формами, то сэндвич-панели изготавливают непосредственно на объекте. Сделанные своими руками сэндвич-панели из профнастила значительно снижают стоимость проекта — это известно каждой строительной компании.

Установка сэндвич панелей на каркас

Постройка гаража из сэндвич панелей может проводиться как в горизонтальном, так и в вертикальном варианте размещения панелей, но чаще всего используется именно вертикальный метод, поскольку так легче стыковать панели между собой и они не испытывают нагрузки друг на друга.

При установке первой панели в месте её контакта с поверхностью фундамента укладывают специальную изоляционную ленту, как показано на фото ниже. Эта лента служит гидроизоляцией и одновременно даёт небольшой зазор для теплового расширения панели.

С наружной части стыка устанавливают специальный отлив, который отводит стекающую воду за пределы основания.

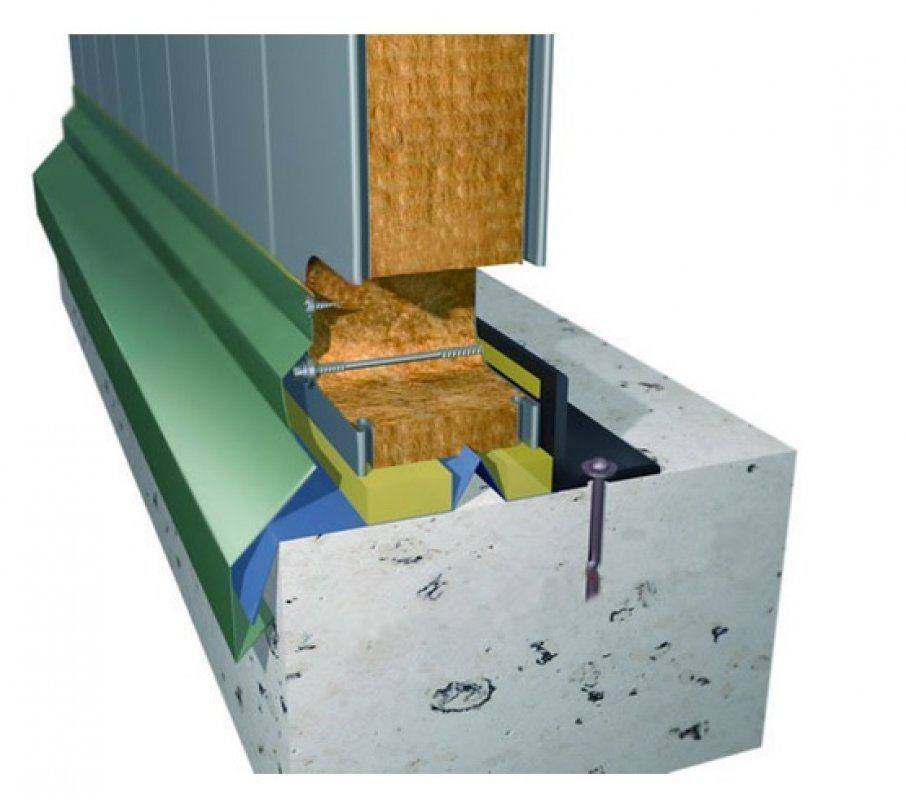

Пример установки панели на фундамент

При креплении панелей к каркасу используют специальные шурупы, которые имеют резьбу в начале шпильки и возле основания шляпки. На конце шурупов обычно имеется специальный бур, для крепления к металлическому каркасу, а для крепления к деревянному каркасу бур не используется.

Элементы крепления сэндвич-панелей к каркасу и между собой

Панели соединяют между собой специально предусмотренным замковым соединением, которых существует несколько разных видов. Собирая гараж из сэндвич панелей своими руками, необходимо потренироваться с прилагаемым усилием для закручивания шурупа. Если сильно передавить, то шуруп продавит панель и нарушит герметичность соединения.

Монтаж всегда начинается со стеновой угловой панели, и от правильности её установки зависит весь дальнейший набор. Для удобства монтажа и временного фиксирования панелей можно использовать специальные струбцины.

Если панели не имеют замковых соединений, то в месте их стыка устанавливается уплотнительная резина (1) и закрывается стыковочной декоративной планкой (2). Для крепления стыковочной планки применяют шурупы по металлу (4) с уплотнительной резинкой (3), как показано на фото ниже.

Пример стыковки панелей без замкового соединения

В местах угловых соединений панели устанавливают вплотную друг к другу и между ними прокладывают изоляционный материал, после чего стык закрывают декоративной накладкой, как на изображении ниже.

Пример угловой стыковки сэндвич панели

Если монтируется гараж сборный из сэндвич панелей с установкой двухскатной крыши, то кровельные панели монтируют также, как и стеновые. В месте конькового соединения делают тепловой зазор в 2-3 см, который заполняется минеральной ватой и закрывается декоративной накладкой.

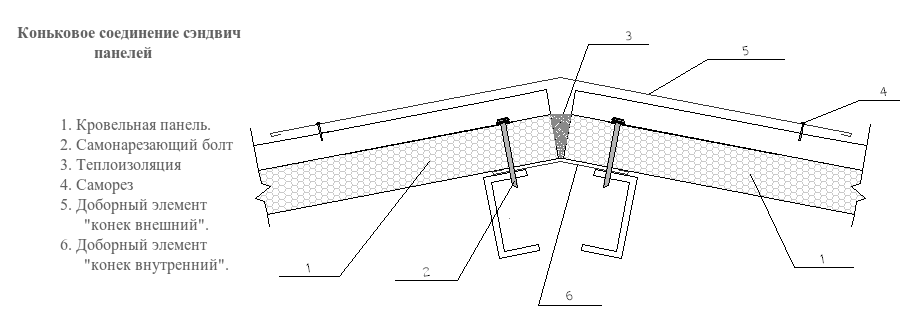

Пример стыковки кровельных сэндвич панелей

По периметру крыши на краях кровельных панелей монтируют отливы для отвода дождевой воды за пределы фундаментного основания. На этом сборку можно считать оконченной и приступать к монтажу гаражных ворот.
