Усиленный и простой замок для калитки своими руками

Действие задвижки

Единственным недостатком таких приспособлений является то, что запираются они только с внутренней стороны. Хотя умельцы придумали такие варианты, чтобы была возможность с обеих сторон эксплуатировать задвижку. Для фиксации створки применяют металлическую арматуру или прутья с загнутыми концами или приваренной ручкой, которые проворачиваются в сторону калитки и не представляют опасности.

Принцип изготовления

Простой запирающий механизм

На каркасе и на самой калитке, если они металлические, привариваются дуги, диаметром чуть больше арматуры, так, чтобы задвижка свободно скользила. Если изделие деревянное, то подобные дуги вырезаются из металлического листа, и крепятся к нему саморезами.

Чаще на калитку крепят горизонтальные задвижки, этот вариант удобен в эксплуатации. Не нужно будет наклоняться к земле, чтобы ее открыть или закрыть. Для того чтобы самодельная щеколда запиралась наглухо, в плоскости дуги высверливаются отверстия с резьбой. В них будут ввинчиваться до упора соответствующие по диаметру болты. Этот способ закрепления щеколды удобен для ночного пользования, так как она становится неподвижной.

Необходимый материал

Чтобы соорудить такую незамысловатую конструкцию понадобятся:

• арматура такой длины, чтобы ее было достаточно для соединения каркаса с калиткой, и для сгибания (подобие ручки);
• металлический лист или такая же арматура для создания дужек;
• сварочный аппарат или саморезы;
• вспомогательный столярный инструмент;
• краска.

Винтовой механизм

Вместо дужек можно использовать профильную трубу, в которой вырезаются соответствующие отверстия для свободного движения ручки щеколды. Об этом способе изготовления доступно описано в видеоуроке в конце статьи.

Выбор материалов и подготовка инструмента

Для создания замка необходима сталь или другой металл. Если в конструкции есть ригель, желательно сделать его бронированным. Все детали должны быть прочными и крепкими. Даже самый сложный замок иногда легче не вскрывать, а вырезать. Так, слабым местом навесных конструкций становятся обычные стальные дужки. Если в двери есть щель, то через нее просто перепиливается запор.

Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование. Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей.

Защелка своими руками

Решив соорудить замок лично, остановитесь на проверенном варианте. Самодельные замки посложнее, лучше доверить мастеру либо купить.

Многообразие вариантов

Рассмотрим популярный и простой вид, который делают чаще всего, – замок на пружине с горизонтальным размещением.

Для этого нужно запастись:

• пластинами из металла нужного размера;
• несколькими стержнями (сталь) с ушками;
• тисками;
• молотком;
• дрелью;
• шуруповертом;
• ножовкой для металлических материалов;
• сваркой;
• отверткой, гаечным ключом.

Схема с пружиной

Разберемся, как сделать защелку для калитки своими руками. В первую очередь выбираем часть калитки, где будет находиться механизм:

1. Вымеряв рулеткой необходимые расстояния, прочертите разметку карандашом либо маркером.
2. Определяем схему будущей конструкции в подробных деталях.
3. Далее сооружаем несущий каркас. Привариваем держатели для стержня к металлической части. На стержень (несущий) крепится ручка.
4. В него вставляем пружинку вместе со стержнем.
5. Сваркой крепим затвор к калитке из металла. К деревянной монтировка осуществляется при помощи саморезов.
6. Строго напротив затворного стержня сверлим впадину для фиксации замка.

Схема засова

Чтобы открывать калитку с двух сторон, нелишним будет смастерить дополнительно механизм для троса. Найдите подходящий тоненький трос, закрепите его в ушке затвора. Сделайте для него отверстие (внизу, сбоку). Протяните наружу.

Обязательно наличие металлического кармана для защиты замка от дождей.

Затворы для калиток из профнастила

Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.

Для профнастила существуют такие замки:

• кодовые;
• цилиндрические;
• сувальдные.

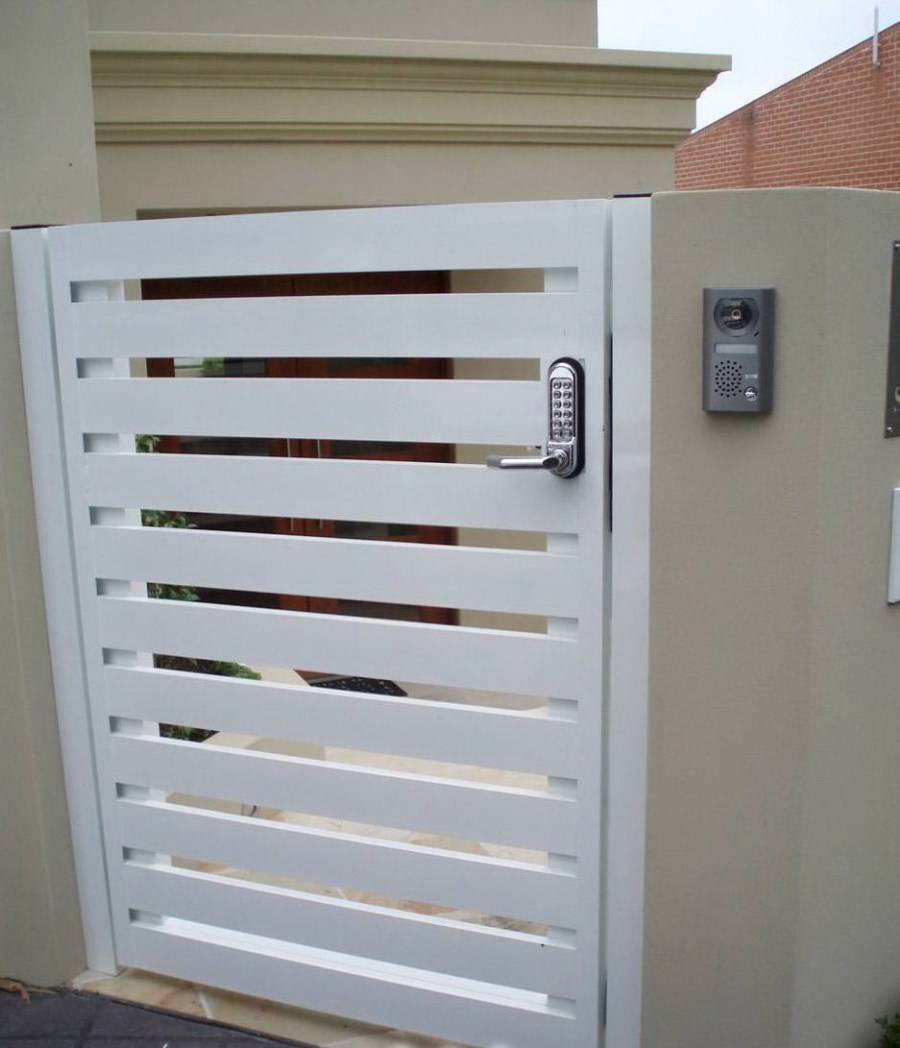

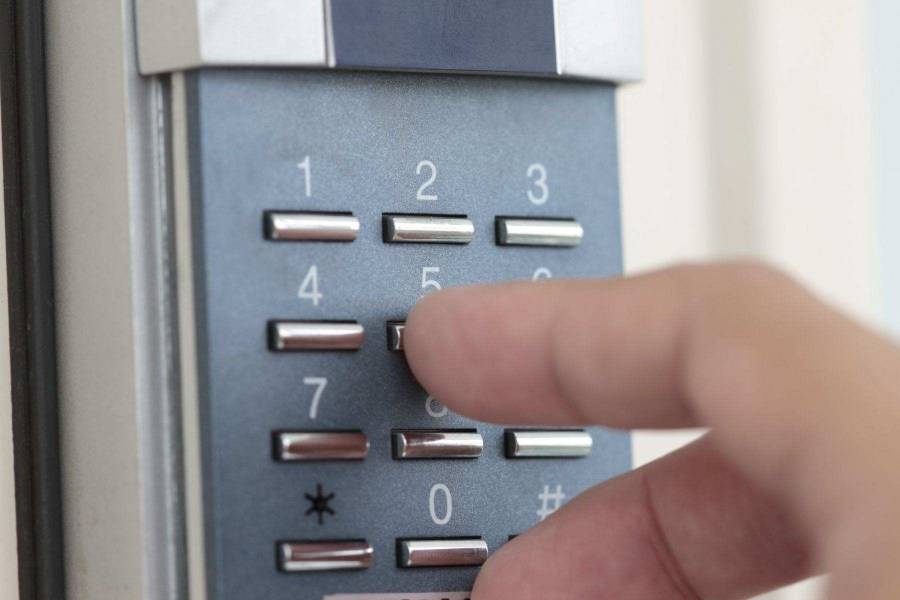

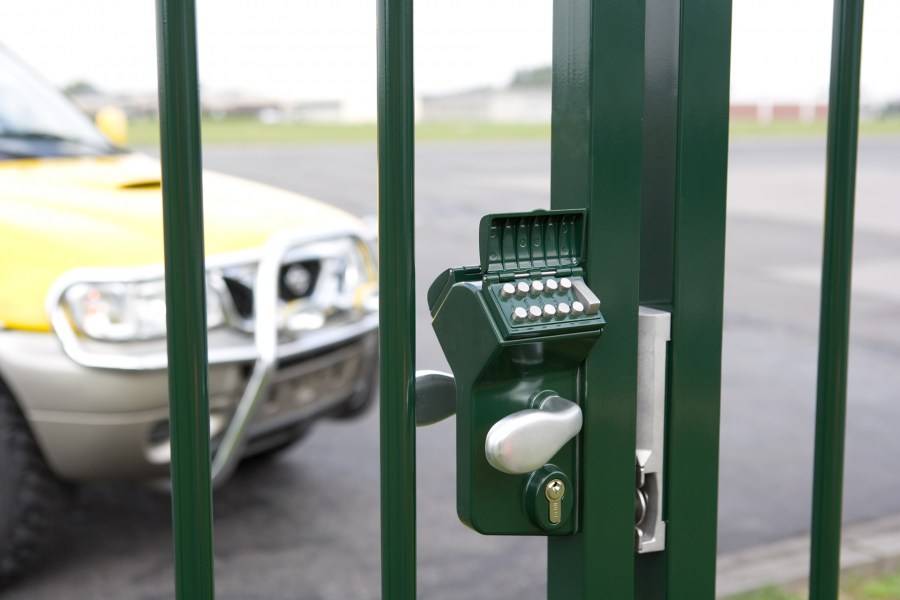

Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.

Обычный тип

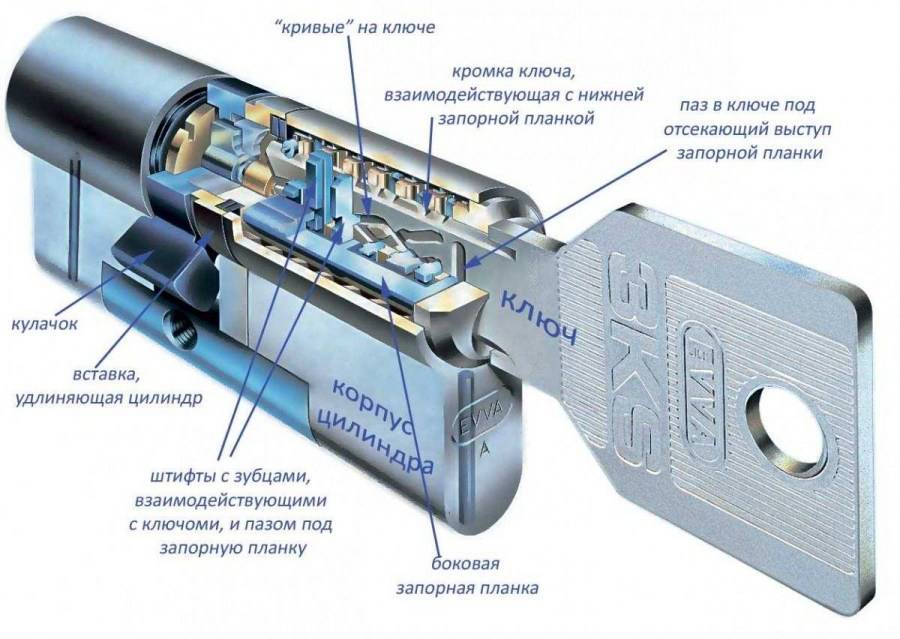

Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.

Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.

Классификация замков и требования к ним

Выбирая модель запора на вход во двор, следует помнить, что уличные замки на калитку все время находятся под открытым небом. Они должны быть надежно защищены от попадания воды, работать в мороз и не деформироваться, нагревшись на солнце. Устанавливать рекомендуется всепогодный замок с защитным покрытием от влаги и других внешних разрушающих факторов. В отдельных случаях на запорный механизм сверху монтируется кожух.

Сувальдная модификация

Классификация замков на ворота и калитку производится по нескольким показателям:

• способ крепления;
• устройство запорного механизма;
• способ открывания.

Цена зависит от сложности конструкции и фирмы-производителя.

Разновидность замочного устройства с внутренней защелкой

Это интересно: Гаражные ворота подъемные своими руками

Достоинства и недостатки

Достоинства:

• возможность дистанционного управления запорным механизмом;
• надежность, высокая работоспособность механизма;
• безопасность. Напряжение питания составляет всего 12 В, что не грозит поражением электрическим током;
• установку замка можно выполнить своими руками;
• возможность подключить к СКУД, видео- или домофонам;
• возможность установки в горизонтальном и вертикальном положениях.

Недостатки:

• необходимость подачи электропитания;
• необходимость защиты от внешних воздействий (дождевая и атмосферная влага);
• выступающие части (ригельная защелка) могут стать причиной травм;
• при завершении движения ригель довольно сильно ударяется о корпус замка, что способствует раннему выходу из строя.

ЭМЗ можно установить своими руками

Ограничения

Некоторые виды ЭМЗ запрещено устанавливать на пути эвакуации людей. В частности, это требование распространяется на нормально-закрытые модели, которые при отключении электропитания остаются закрытыми и требуют использования ключа. Поскольку в Правилах пожарной безопасности указано, что калитка является эвакуационным выходом, установка в нее нормально-закрытых моделей не допускается.

Однако большинство владельцев игнорирует это правило. Причиной этого становится специфика калитки — любой злоумышленник может отключить электропитание и свободно проникнуть на территорию усадьбы. Поэтому строгое соблюдение требований наблюдается только на объектах коммерческого, социально-культурного или промышленного назначения. В частном секторе принято больше заботиться о защите от посторонних, чем предвидеть сложности при возникновении пожара.

Установка ручки на калитку из профнастила

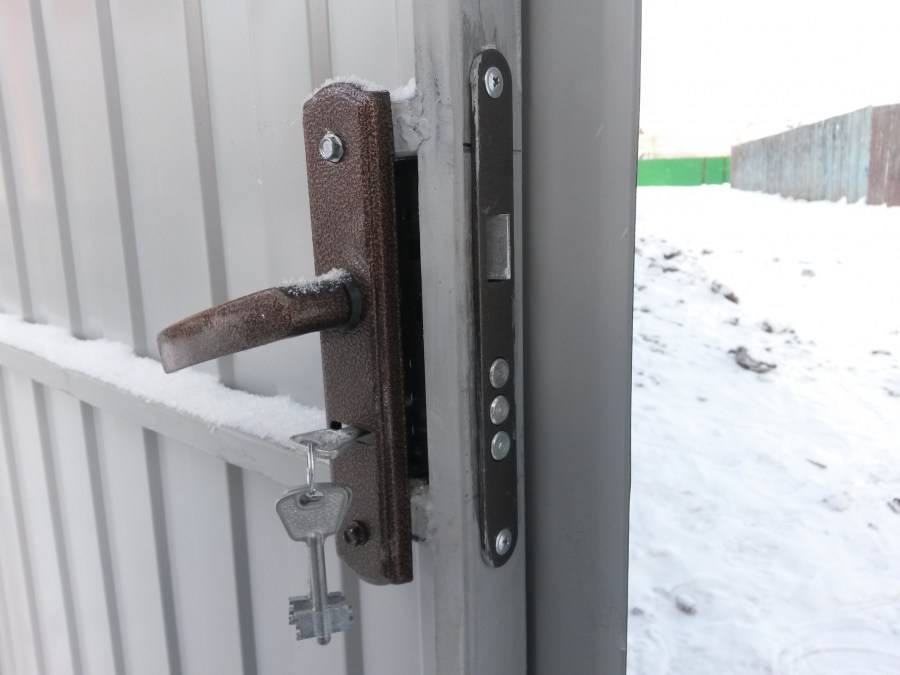

Правильно установить фурнитуру и, вместе с ней, врезной замок на калитку из профнастила, можно своими руками. Для такой калитки подойдут ручки разных форм: простые изогнутые или кованые фигурные.

Механический или электромеханический врезной замок часто продается с ручкой в комплекте. Если замок приобретался отдельно, то к нему остается лишь подобрать остальные составляющие подходящего стиля. Использование профнастила для изготовления распашных и откатных калиток и ворот популярно из-за множества положительных качеств этого материала.

В местах крепления, полотно следует тщательно обрабатывать специальными антикоррозийными средствами.

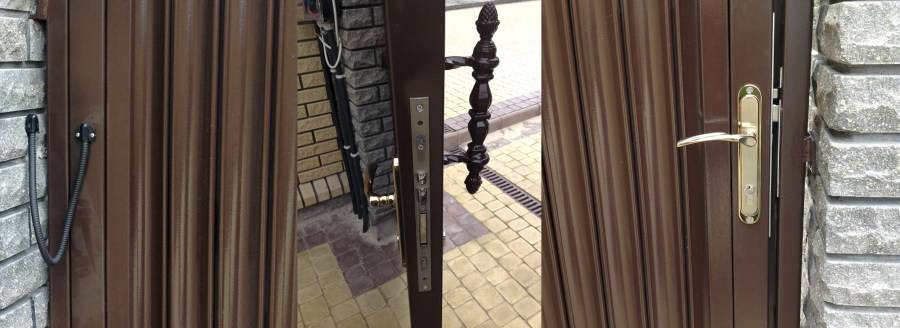

Установленный замок и ручка на калитку из профнастила

Саморезы необходимо покупать специальные, предназначенные для профлиста. Вводить их следует в полотно калитки исключительно под прямым углом. Отверстия под саморезы и углубление под врезной замок следует делать по четкой линии разметки. Если антикоррозийных средств под руками нет, то места отверстий необходимо обработать лаком или краской по металлу. Для установки на калитку из профнастила стандартной фурнитуры и врезного замка понадобятся:

• дрель;
• особые саморезы;
• антикоррозийное покрытие;
• ручка и шурупы к ней;
• врезной замок в полной комплектации;
• мел или перманентный маркер;
• строительный уровень;
• ножовка по металлу или болгарка.

Большинство домашних умельцев, предпочитают фиксировать замковый механизм на воротах и калитках при помощи сварочного аппарата, а не шурупами.

Пример крепления ручки к калитке шурупами

При всем удобстве такого варианта, он все же не рекомендуется для использования в работе с воротами из профнастила. Следует помнить, что непрофессиональное использование сварки часто оставляет после работы некрасивые швы на поверхности. Этапы установки ручки и врезного замка:

1. На полотне створки необходимо разметить место, для того, чтобы установить ручку.
2. В размеченных точках делаются отверстия под саморезы. Образовавшиеся при этом зазубрины необходимо аккуратно удалить.

3. Саморезами ручку прикрепляют к полотну створки.

4. Под замок, в точке установки, выпиливается паз прямоугольной формы. В этот паз устанавливается корпус устройства. Незакрепленный механизм очерчивается для уточнения точек отверстий для креплений.
5. Если замок имеет в комплекте ручку, то отверстие для установки соединительного стержня просверливается на этом этапе. Именно на стержень в процессе работы и крепится ручка.
6. Когда подготовлены отверстия для креплений, замок фиксируют в отверстии и закрепляют саморезами.

На калитку из профнастила, как и на кованые ворота, можно самостоятельно установить и накладные замки.

Пример крепления накладного замка к калитке

Если выбранные запорные механизмы представляют собой классические системы без электрического сопровождения, то справиться с такой работой сможет каждый желающий. Накладные замки, как правило, поставляются без ручек, поэтому она или скоба приобретается отдельно.

Установка накладного замка на калитку

При условии того, что входная конструкция собрана, вывешена на петлях и покрыта декоративным материалом, необходимо для установки накладного замка на калитку из профнастила подготовить или купить следующие инструменты:

• сварочный аппарат;
• кусок стального листа толщиной 3 мм;
• дрель;
• болгарку;
• угольник.

Схема устройства накладного замка

Подготовка и разметка

Выполнение этих мероприятий начинается с примерки замочного изделия с внутренней стороны калитки. Сделать это необходимо так, чтобы одно из отверстий, в котором планируется к размещению крепежная фурнитура, попадало на вертикальную профилированную трубу. При этом места под сердечник с ручкой должны оказаться выше или ниже от него.

Разметка — важный этап установки

Далее переходим к разметке остальных отверстий на каркасе и выемки под ригель. Если столб на калитке и смежных воротах имеет небольшие размеры или круглую форму, следует приварить на опорный элемент уголок или пластину. Это необходимо для ответной части замка.

Установка электромеханического замка своими руками

Монтаж электромеханического замка — достаточно простая процедура, которую можно выполнить самостоятельно. В первую очередь, надо обследовать калитку и оценить ее состояние. Большинство из них представляют собой раму из уголка, заполненную стальным листом. Надо проверить точность совмещения полотна калитки с коробкой, поскольку от этого зависит положение основной и ответной частей замка.

Кроме этого, надо определить способ прокладки кабеля электропитания, решить, где будет размещаться блок питания.

Инструменты и материалы

Для установки замка потребуются:

• электродрель с набором сверл;
• линейка, карандаш;
• отвертка прямая и под крест;
• пассатижи, молоток.

Приведен перечень самых необходимых инструментов и материалов. При необходимости могут быть использованы дополнительные принадлежности, не указанные в имеющемся списке.

Бюджетные варианты

Простой и неприхотливый механический замок отличается невысокой стоимостью и при правильном его выборе все еще способен обеспечить должный уровень защиты. Всего различают три вида механических устройств:

• реечный;
• сувальдный;
• цилиндровый.

Реечный уличный замок был популярен еще лет 20 назад. Однако теперь его не стоит рассматривать как достойный внимания вариант. И дело даже не в его громоздкости и неудобстве в эксплуатации. Главный минус механизма состоит в низком уровне защиты.

Сувальдные замки напротив, прекрасно справляются с возложенной на них задачей. Механизмы с количеством сувальд 5 и выше более продвинутым и дорогим вариантам в плане надежности практически не уступают.

Качественные цилиндровые замки так же все еще способны защитить участок от несанкционированного проникновения. Их трудно взломать отмычками или грубой силой.

Так же среди механических запирающих устройств стоит выделить магнитный и кодовый замок. Кодовый имеет одно преимущество перед открывающимися ключом собратьями, которое так же можно считать и не достатком: для открытия калитки не нужен ключ.

Автоматически защелкивающиеся магнитные замки отпираются с помощью ключа-магнита, что удобно и практично. Но не очень надежно. Главный минус механических замков – наличие подвижных металлических элементов. Кроме того, незащищенные от проникновения влаги внутрь механизмы часто сбоят при падении температуры воздуха ниже нуля.

Врезные варианты защищены от осадков самой конструкцией калитка, а вот выбирая накладные замки, стоит обратить внимание на гидроизоляцию корпуса.

Еще к недостаткам механических версий запирающего устройства относят сравнительно быстрый износ подвижных частей механизма

Поэтому, если планируется высокая частота открытия калитки, то лучше обратить внимание на более дорогие и износостойкие варианты.

Подготовительный этап

Профнастил можно отнести к металлическим материалами, и потому важно соблюдать весь порядок проведения работ. Тут нельзя обойти стороной подготовительный этап к выстраиванию элемента ограждения в саду

Даже самая незначительная ошибка, и неосторожность может сказаться на внешнем виде калитки, а также испортить. Выполнение всех манипуляций (предварительных) даст гарантию на большой шанс получения изделия, которое выглядит добронто

При решении произвести изготовление собственноручно, для начала требуется:

• Изучить конструкцию и выбрать что-то из имеющегося или придумать свою (с учетом рельефа местности и остальные параметры).
• Определиться с габаритами каркаса и сделать чертежи.
• Выбрать все нудные материалы и инструменты.

Поговорим обо всем подробно.

Изучение конструкции

В зависимости от того, сколько есть места, расположенные строения, числа купленного или имеющегося материала, важно выбрать оптимальный конструкционный вариант. Он может быть сделан в виде обычной створки

Дверцы бывают сплошными или прикрывать центр (с нижней и верхней стороны, и в этом случае располагаются решетки). Можно сделать и более сложную конструкцию – с горизонтально или вертикально размещенными проемами. Их могут прикрывать решетки (материал, применяемый для этого – прутья арматуры) в виде полосок или квадратов. Калитки могут иметь в своей конструкции вставки. Усиливать каркас и украшать можно посредством кованых вставок. Это сделает конструкции жесткой, и не самой выигрышной вариацией будут контрастные прямоугольные вставные части.

Есть много вариантов изготовления каркасов, но выбирают и по такому требования – должны быть жесткими и ровными. Перемычки горизонтального типа, или лаги, и диагональные вставки, ребра жесткости, и это дает возможность добиваться жесткости каркаса. Есть вариант прохождения ребер жесткости по конструкции в целом или скрещения всех сегментов (конструкция может быть поделана по сегментам посредством поперечин).

Размеры и чертежи каркаса

Калитка для забора из профнастила своими руками может быть сделана при наличии чертежей. Стандартная ширина калитки считается 1 метр. Такое строение оптимально для внесения и выноса предметов мебели и остальных предметов. Более широкая калитка будет обладать склонностью к деформации и меньшему эксплуатационному сроку за счет быстрого изнашивания петель. Стандартная высота – от 2 до 2.2 метров. Если аналогичный параметр заборного полотна будет выше такого параметра, рекомендован монтаж металлических перемычек на месте проема. В случае проживания в жилом доме людей ростом примерно 2 метра установлена калитка, в высоту больше прописанных параметров, требует усиленных петель и дополнительного рамочного укрепления. Также можно сделать калитки без перекладин (чтобы упростить задачу). Рекомендуемым местом монтажа является основание из фундамента, который углублен ниже того уровня, на который будет промерзать земля. Все параметры по построению – высота, длина и места монтажа засовов или замков, петли и дистанция между ними, уровень грунта, трубные параметры должны быть отражены на чертеже.

Выбор материалов и инструменты

Лист для создания калитки должен быть оцинкован с двух сторон, требуется наличие полимерной защиты с одной из них. также можно сделать внешнюю имитацию дерева, камня и кирпича. Листы обладают маркировкой. Для проведения работ по устройству калиток подойдут марки листов с обозначением «С» или «НС». Облицовку в идеале стоит сделать с листами «С» и цифрами 20-21 в маркировке. Число после букв будут соответствовать высоты волны в профиле. Также может быть монтаж листов и по длине, и по ширине. При окрашивании допускается применение порошковых полимеров или красок. Окрашивать профилированные листы можно с двух сторон, и рекомендуемая толщина составляет 0.45-0.5 мм. В маркировке первым числом обозначена высота, после – толщина, ширина и в конце длина.

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

В продаже есть несколько основных разновидностей таких закрывающих устройств:

1. Вертикальные задвижки.
2. Горизонтальные накладные задвижки.
3. Винтовые задвижки.
4. Накладные сдвижные запоры.
5. Поворотные пазовые конструкции.
6. Реечный ригельный механизм.
7. Врезная конструкция.
8. Защелки с креплением на основе пружины.
9. Кодовый замок.
10. Электромагнитный замок.
11. Электромеханический замок.

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Основные конструктивные элементы

В общем случае запоры на калитку состоят из нескольких функциональных элементов:

• корпуса;
• приводного элемента (ручки, ключи) осуществляющего отпирание/запирание двери;
• исполнительного элемента, передающего движение от ключа (ручки) к засову, задвижке;
• запорной (ответной) планки — детали с отверстием для входа засова;
• засова, служащего фиксатором двери в закрытом состоянии;
• поводка, детали служащей для перемещения засова.

При различных вариантах исполнения состав деталей может изменяться.

Изготавливая замок на калитку своими руками, необходимо соблюсти все требования к запирающим устройствам.

Ориентируясь на конструктивные особенности и принцип действия, в быту выделяют следующие типы дверных запоров:

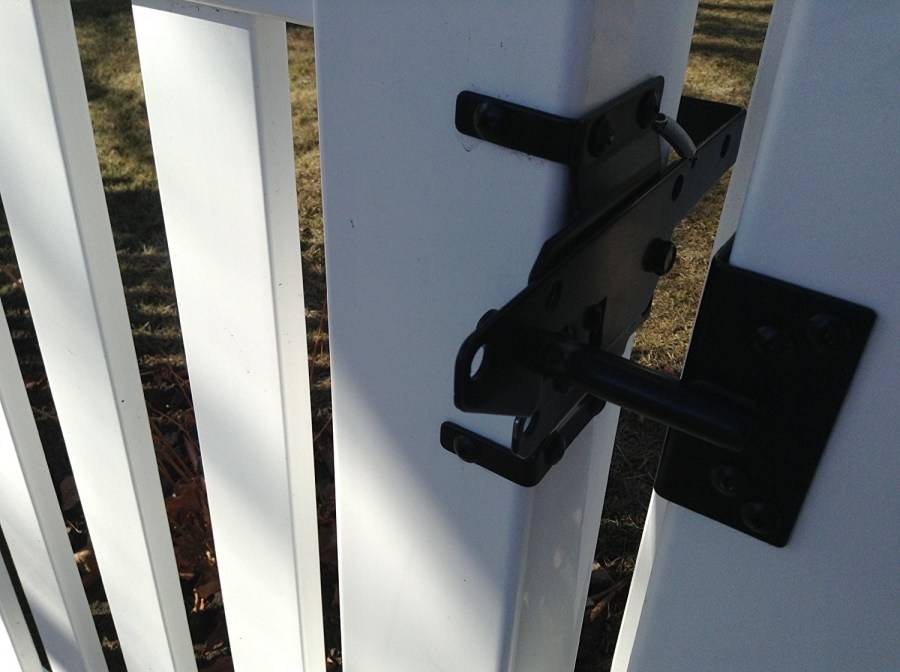

• Щеколды — устройства механического или полуавтоматического действия. Рабочим органом является металлическая пластина с рычажком-ручкой. При закрывании под действием пружины или силы тяжести задвижка попадает в паз ответной планки. Для открывания необходимо приложить усилие к рычагу и поднять запорную пластину или с помощью ручки вывести засов из паза. Щеколды могут быть самозащёлкивающимися или с ручным приводом.
• Задвижки состоят из засова с прикреплённой ручкой. Для закрывания необходимо задвинуть металлический штырь или пластину в паз, отсюда и произошло название.
• Шпингалет, один из видов запора с круглым стержнем-засовом, скользящим внутри корпуса.
• Засовом обычно называют большие по размерам задвижки, предназначенные для фиксации массивных ворот и калиток, гаражей. Часто оснащаются возвратными пружинами и пазами для фиксации рабочего органа в закрытом положении.

В домашних условиях для запирания калиток изготавливают щеколды, шпингалеты и пружинные засовы. Каждое из этих устройств наиболее подходит для решения конкретных задач, обладает рядом преимуществ и недостатков.
