Секционные ворота своими руками, пошаговая инструкция

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

подъемно-секционными;
подъемно-поворотными (щитовыми);
подъемно-вертикальными;
рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

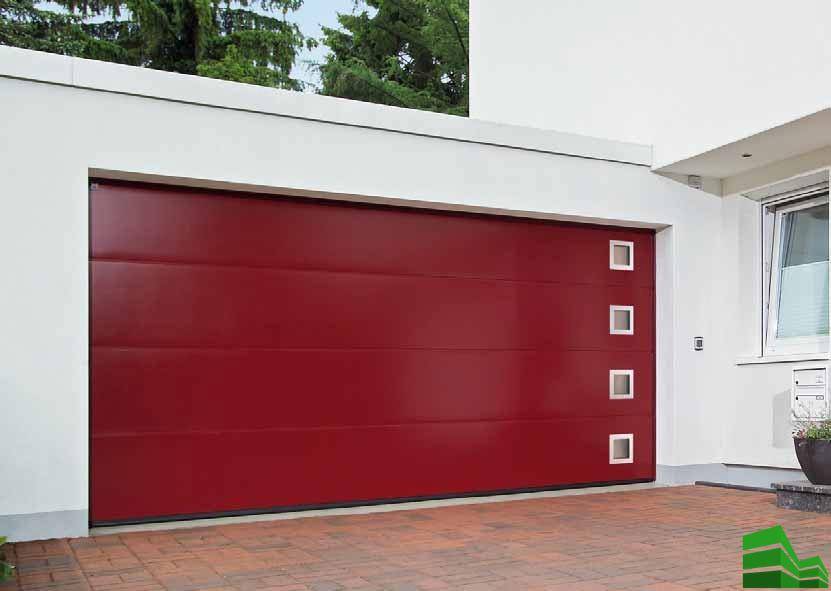

Подъемно-секционные

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

максимальная экономия пространства: как снаружи, так и внутри гаража;
ремонтопригодность конструкции, так как секцию легко заменить;
возможность установки ворот в любой (по размерам) проем;
качественная теплоизоляция помещения;
привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

максимальная надежность благодаря встроенной системе блокировки;
простой монтаж, по сравнению с предыдущей конструкцией;
прочность цельной створки, обрамленной металлом;
простота открывания/закрывания гаража;
возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
рано или поздно «обрадует» хозяев вмятинами на ламелях;
имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

торсионного вала;
наматывающих шкивов;
балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Брелки BFT — особенности изделий

ВFT Mitto 2-12, ВFT Mitto 4-12 — соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:

Нажать кнопку «Ок», после чего появиться приветствие.
Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».

Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:

Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
Должна появиться сначала надпись «relise», а затем «desired button».
Нажать одну клавишу.
Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.

Сборка ручки

В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:

Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
На нижнюю петлю с роликом крепят основной трос.
Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.

Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

Предварительная подготовка

При самостоятельном монтаже и настройке обязательно следует соблюдать технику безопасности и все правила, указанные в инструкции по эксплуатации, так как именно от этого будет зависеть работоспособность конструкции и общий срок эксплуатации.

Если же один верхний угол все же немного больше, то установка рамы осуществляется именно по большому углу. Это позволит сэкономить на материалах при герметизации рамы и, соответственно, улучшит теплоизоляционные характеристики конструкции. При замере и монтаже рамы, следите, чтобы рама и проем были в одной плоскости, чтобы впоследствии не возникло перекосов во время работы конструкции.

Особенности выбора фурнитуры

Если выбор цвета и рисунка – процесс очевидный, то выбор фурнитуры – довольно сложен. Главное, понимать, что большая часть нагрузки приходится на движущиеся детали, поэтому они должны быть отменного качества.

При монтаже не допускается применение б/у деталей, и покупка комплектующих у разных производителей (они могут быть несовместимы). Перед покупкой необходимо уточнить, продаются ли детали отдельно, в случае необходимости замены.

Для надежной эксплуатации секционных ворот важна качественная фурнитура

Полезное дополнение, обеспечивающее безопасность – система, предотвращающая защемление пальцев и обрыва троса.

Стандартные размеры

Если говорить о стандартных размерностях, то можно определиться только с типовой высотой самих гаражных ворот и с высотой панелей подъемно-секционного типа. Связано это с тем, что ширина створки сильно варьируется, в зависимости от того, для какого гаража она приобретается. Есть одинарные гаражи, а есть двойные и это значительно влияет на ширину.

Высота полотна створки обычно равна 2.3 м. Подобная размерность считается стандартной для гаражей, высота потолков в которых редко превышает этот показатель. Размер в 2.3 м учитывает и поправку на хранение самого полотна в сложенном виде, равную 20 см. Поэтому, даже открыв ворота, находиться в гараже будет комфортно, ведь высота потолков в таком случае составит 2.1 м.

Если ворота оснащаются калиткой, то ее размеры тоже являются типовыми

Стоит обратить внимание, что подобные конструкции будут отличаться от типично принятых в силу того, что расцениваются как для подсобного помещения. Так, размерность двери в гараж, прорезанной в створке, составит 60х190 см или 70х190 см. Приемлем и тот, и тот вариант

Окончательное решение о ширине двери остается за производителем

Приемлем и тот, и тот вариант. Окончательное решение о ширине двери остается за производителем.

Что касается окон, то стандарта для них нет, ведь стеклянные вставки часто применяются в декоративных целях. Стекольчатые вкрапления могут быть витыми, сложной формы, а не просто прямоугольными.

Это обусловлено тем, что только так может быть подобран оптимальный вариант, который максимально хорошо защитит постройку от проникновения. Кроме того, эксклюзивные ворота будут смотреться наиболее выигрышно, поскольку их можно будет стилизовать под существующий экстерьер.

Подготовка к монтажу

Монтажные работы конструкции представленной фирмы должны осуществляться в тех гаражных помещениях, где проем подходит под принятые критерии:

проем и стены должны быть кирпичными, металлическими, бетонными или выполненными из шлака;
несущие сооружения должны отличаться повышенной прочностью и жесткостью. В дальнейшем на них будет оказываться нагрузка;
стороны по бокам должны иметь строго вертикальное положение;
потолок должен быть ровным.

Для установочных работ потребуется:

перфоратор;
дрель;
ключи;
молоток;
рулетка, строительный уровень;
ножницы, режущие металл;
сверла и бур для металла;
отвертки.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

поворотные;
секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
разнообразие внешних обрамлений;
легкость проведения монтажных работ;
надежность конструкции;
пожаробезопасность;
получение высокого уровня звуко- и теплоизоляции;
автоматическая блокировка системы при выходе механизмов из строя;
удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.
