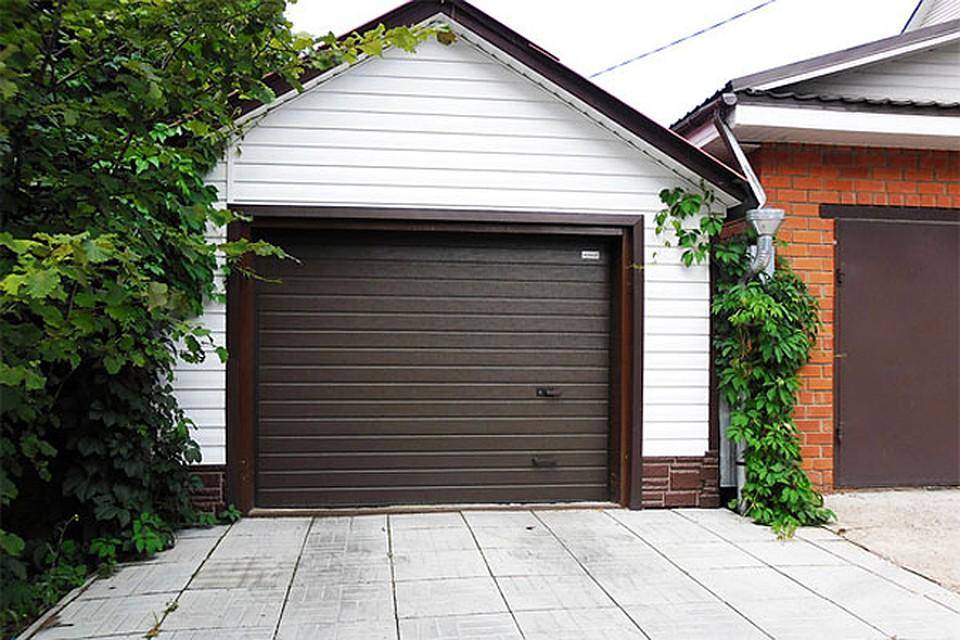

Виды и размеры секционных гаражных ворот, как выбрать правильно

Своими руками сделать секционные гаражные ворота – выгодно или нет

Цена секционных гаражных ворот, даже класса «эконом» немаленькая. Поэтому многие пытаются сделать такие же ворота своими руками. Если у Вас опыт в наладке автоматики, то проблем нет.

Вся сложность в том, что подъемные узлы и торсионная система, которая регулирует движение секций – это основная статья затрат. При желании можно соорудить и наладить такую систему, но придется потратиться на комплектующие детали, а они недешевые.

Если автоматика выставлена неправильно, вся система может дать сбой в самый неподходящий момент – полотно опуститься на выезжающий автомобиль.

Существенную экономию предоставляет покупка комплекта заводского изготовления, который можно собрать своими руками по чертежу-инструкции. Некоторые узлы секционных гаражных ворот можно купить и бывшие в употреблении. Главное – проверьте их работоспособность, есть поломки, которые устранить невозможно.

Выбор материала для ворот

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.

Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.

Подъемно-поворотные ворота

Это самый простой тип конструкции. Полотно ворот приводится в действие за счет рычага и шарнирного механизма, поворачивается под углом вовнутрь гаража и по направляющим сдвигается под потолок, совершая в итоге поворот на 90 градусов. Полотно цельное, не поделено на секции, а рама изготавливается из труб квадратного сечения

При выборе обращайте внимание не только на толщину металла, но и на конструкцию усилений, от этого напрямую зависит прочность полотна в целом, его взломостойкость и устойчивость к механическим повреждениям. Не стоит выбирать ворота, основываясь только на толщину металла, металл – это только часть конструкции

Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены. В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать.

Подъемный механизм может быть устроен одним из следующих способов:

  • с пружинами – более простой, надежный, а потому и более распространенный тип конструкции. Рычаг приводит в действие пружины и шарниры, ворота открываются и закрываются, исключается случайная блокировка механизма. Это долговечные конструкции, если, конечно, направляющие были смонтированы правильно, а пружины – корректно отрегулированы;
  • с противовесом (может быть несколько) – конструкция удобнее в эксплуатации, если полотно тяжелое. Противовесы крепятся к раме через трос.

Это все касается механического управления воротами. Также ворота можно оснастить автоматикой, чтобы можно было управлять ими, просто нажав на кнопку. Это удорожает конструкцию, но и делает эксплуатацию более комфортной.

Плюсы подъемно-поворотных ворот:

  • наилучшие взломостойкие качества среди всех подъемных ворот, так как имеем дело с надежным монолитным полотном, которое сложнее всего повредить. Более того, система блокируется изнутри, потому попасть в гараж можно, если только сделать отверстие в самих воротах, а это сложно и шумно;
  • компактность при открывании, потому установить конструкцию можно практически в любом гараже;
  • возможность дополнительной теплоизоляции и декора по своему усмотрению;
  • относительно простой и быстрый монтаж;
  • простота в эксплуатации, возможность установить автоматику.

Из минусов отметим:

плохая ремонтопригодность

При серьезном повреждении части полотна придется полностью его менять – обойтись заменой лишь одной из секций не получится;
между полотном ворот и проемом обязательно остаются щели, которые желательно скрыть уплотнителем, если гараж отапливается и/или утеплен;
данные ворота, как и другие подъемные механизмы, могут быть установлены только в прямоугольные проемы, причем очень важно, чтобы в гараже не было перекосов – требования к геометрии самой постройки достаточно жесткие;
механизм крадет примерно 20 см высоты гаража, это стоит учесть при проектировании;

автомобиль необходимо оставлять за 1,5-2 м от ворот перед открыванием.

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

  1. Шарнирно-рычажковый – простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
  2. На противовесах – этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

Этапы работ:

  1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
  2. С помощью болтовых соединений собирают раму из несущих профилей.
  3. Вставляют уплотнитель в пазы профилей.
  4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
  5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
  6. Устанавливают раму вплотную в проём.
  7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
  8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
  9. В верхних угловых точках вертикальных стоек крепят ролики.

На что еще обратить внимание

После того, как вы определитесь с наиболее удобной конструкцией, убедитесь, что изделие соответствует следующим рекомендациям.

Имеет защитное покрытие, противостоящее образованию коррозию и ржавчины

Это позволит существенно продлить срок эксплуатации; Если полотно имеет утеплитель, обратите внимание на его материал. Предпочтительнее выбирать полиуретан, который не деформируется даже спустя несколько лет эксплуатации и не теряет своих свойств; Полотна любого вида должны иметь внутренние металлические ребра жесткости. Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем; Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров; Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство

В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;

Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем; Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров; Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство. В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;. Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию

В противном случае система просто не сможет функционировать; Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это. Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя; И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет

Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию. В противном случае система просто не сможет функционировать; Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это

Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя; И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет

Статья написана для сайта remstroiblog.ru.

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Способ управления

Косвенно мы уже затрагивали этот вопрос в предыдущих пунктах. Теперь обобщим. По способу управления гаражные ворота бывают:

  • с ручной системой управления, когда открывать и закрывать приходится, применяя собственную силу. Особо напрягаться все равно не придется, так как подъемные механизмы любых ворот берут на себя основную нагрузку. Такие ворота стоят дешевле, многие считают их более надежными;
  • с электроприводом, который берет всю нагрузку на себя. Это удобно, а в случае отсутствия электроэнергии их можно легко открыть и закрыть вручную, главное чтобы был дополнительный вход в помещение для разблокировки автоматики. Альтернатива – наличие источника резервного питания. В зависимости от способа управления автоматические ворота могут быть: с кнопкой, которая располагается на стене. Не лучший вариант как с точки зрения безопасности, так и с точки зрения удобства. Чтобы открыть ворота, придется выходить из машины. Такой вариант годится только лишь в качестве резервного на случай утраты пульта ДУ;
  • с пультом ДУ, который передает сигнал на привод ворот. Открывать и закрывать ворота можно из машины или из дома – главное, находиться в зоне действия приемника. В таком удобстве кроется и главный минус – дешевая автоматика часто не оснащена системами кодирования и можно легко перехватить сигнал, потому лучше выбирать наиболее безопасные системы европейских производителей. Желательно иметь пульт с возможностью изменять частоту передачи сигнала, так как если несколько устройств близко друг к другу будут работать на одной частоте, то выйдет полная неразбериха, а это вполне возможно при наличии автоматических ворот у соседей по участку;
  • с управлением через смартфон. Тут используется не радио-сигнал, а спутниковая связь. Приложение позволит также просматривать актуальное состояние гаражных ворот. Удобно, ведь не придется иметь еще и пульт, функционально, но дорого.

Типы подъема

Как же выбрать тип? Он зависит от высоты притолоки. Стандартный тип подъема является самым бюджетным и монтируется при высоте притолоки 35-60 сантиметров. Пониженный тип используется, когда высота притолоки от 15-35 сантиметров. В этом случае проем открытого гаража несколько перекрывает последняя секция ворот. При таком подъеме барабан может крепиться сзади или спереди, используется стандартный торсионный механизм.

Высокий тип используется, когда высота притолоки больше 60 сантиметров. В этом случае стоимость ворот увеличивается, поскольку используются более крупные пружины и барабан, усложняется монтаж. Наклонный тип. В этом случае потолок ниже в передней части гаража, и повышается к задней стенке.

При такой особенности гаража лучше выбрать другой тип ворот, поскольку никто не гарантирует стабильную работу конструкции. Вертикальный подъем. Он дороже стандартного и ставится, если изделия в сборе не весят более 1 тонны. Пружина может устанавливаться вверху или внизу гаражного проема.

В конструкции, для подъема полотна, используется сила натяжения пружин. Есть варианты с пружинами растяжения, которые устанавливаются в боковых стойках, они растягиваются при поднимании ворот. Другой механизм — торсионные пружины, которые находятся вверху конструкции. Этот вид более сложный, но надежнее и долговечнее первого варианта. Способов подъема ворот два: механический и автоматический.

Механизированный

Конструкция с механическим приводом значительно дешевле автоматической; удобные ручки для закрывания ворот расположены внутри и снаружи гаража. Ручные секционные ворота, при минимуме инженерных знаний, можно установить самостоятельно. Периметр такого изделия оборудуется уплотнителем из резины, обеспечивающим герметизацию конструкции. Недостатком является необходимость вручную открывать их при морозе и непогоде.

Автоматический

Для работы секционных ворот используется потолочный или навальный привод. Навальный привод можно наблюдать обычно в складских помещениях, на промышленных предприятиях, в гаражах большой площади. Ему необходимо много места для размещения и большее количество энергии.

Автоматический привод способен работать при помощи: смартфона, пульта, брелока, настенных выключателей и кнопок, компьютера и кодового замка. Автоматика предполагает возможность управления системой, не выходя из машины. Сегодня есть возможность выбрать бюджетный вариант оборудования, не потеряв в качестве.

Выбор комплектующих

Во время выбора комплектующих для секционных конструкций необходимо брать ориентир на общий вес. Привод должен выдерживать определенные нагрузки, которые будут подаваться подвижной системой

Если у привода отсутствует требуемая мощность, то он может с большой скоростью прийти в неисправность. По этой причине его необходимо выбирать достаточно тщательно, в соответствии с размерами и весом гаражных полотен. Маркировка, которая имеется на роликах, подшипниках и амортизаторах, сможет дать подсказку, какой максимальный вес они смогут выдержать. Торсионные барабаны должны изготавливаться из высокопрочного алюминиевого сплава, а направляющие — из высококачественной стали.

Размеры подъемно-поворотных ворот

Подъемно-поворотные ворота характеризуются более утяжелённой конструкцией, нежели модели, рассмотренные раньше. Они отличаются не только своей массивностью, но и необходимостью в оснащении системы мощным электроприводом, прочными шарнирами.

В процессе открывания ворот, ставни системы поворачиваются и приподнимаются к верху – под потолок гаража. Здесь, собственно, и размещается подъемный механизм, для которого и нужно предусмотреть место под его установку.

Также важно оставить пространство не только под потолком, но и спереди от гаражного сооружения, что обусловлено спецификой работы механизма. Схема подъемных ворот

Схема подъемных ворот.

Габариты подъемно-поворотных полотен разнятся в зависимости от производителя и местоположения управляющего механизма. По стандарту, высота таких систем начинается от 2,2 метров.

Совет! Выбирая тип гаражных ворот, важно понимать, что для габаритных проемов лучше подбирать менее тяжелые модели створок. К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий

К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий.

Кроме того, выбирая ворота подъемного типа, следует уделять вниманием таким параметрам:

  • показатели прочности;
  • легкость;
  • габариты ширины – максимальный параметр составляет, как говорилось ранее, 600 см;
  • габариты высоты – максимуму 2,2 м.

Но, в случае расширения размера стоит понимать, что из-за увеличения массы готовой продукции, ее срок службы будет меньше гарантированного на стандартные по габаритам модели.
