Схема гаражных подъемных ворот с пояснениями

Противовесы для подъема

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD 06.06.2017

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Этап 3. Подготовка проема

Подготовка проемаЗамеры

После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Виды гаражных ворот

Способы и средства установки ворот для гаража будут отличаться в зависимости от типа ворот. Поэтому прежде чем рассказывать об установке, стоит разобраться какими бывают гаражные ворота и об их особенностях.

Распашные

Распашные ворота – самый распространенный тип ворот. Это обусловлено невысокой стоимостью конструкции и тем, что ее можно собрать своими руками. Чаще всего такие ворота изготавливаются из железа. Несмотря на очевидные преимущества распашной тип ворот имеет и свои недостатки. Во-первых, перед распашными воротами должно оставаться достаточное пространство для их полноценного открытия. На небольших участках это не всегда возможно. Во-вторых, ворота из железа требуют обязательного утепления, иначе в холодное время года гараж будет промерзать.

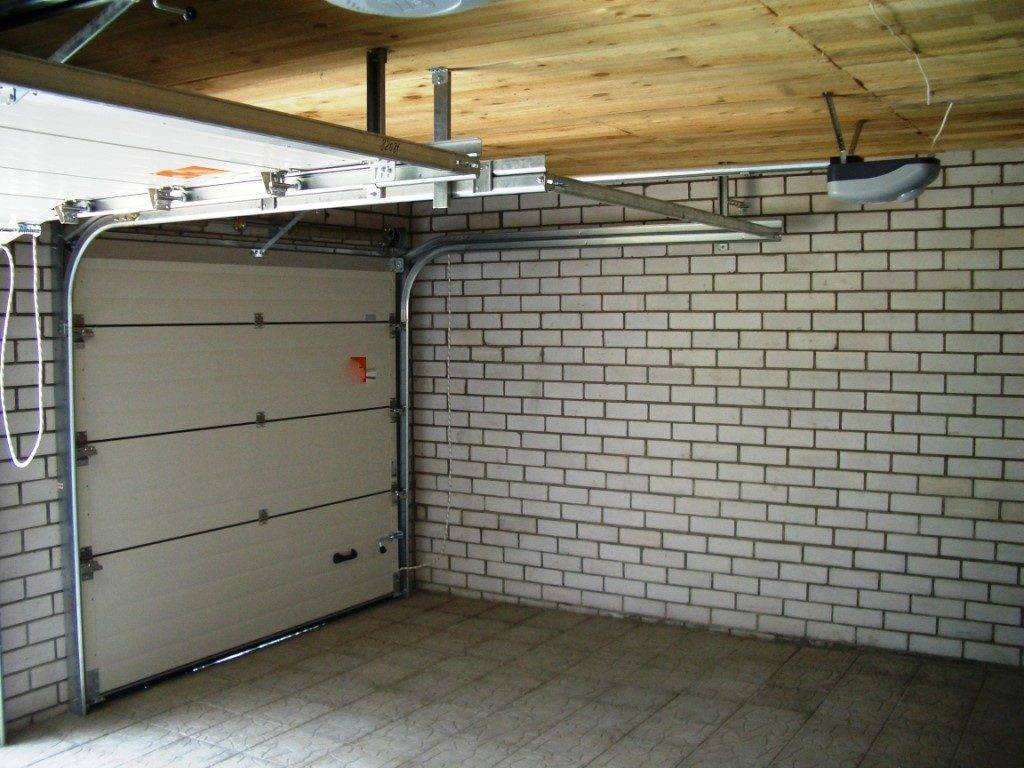

Секционные

Такие ворота устанавливаются в случаях, когда пространство перед гаражом ограничено и распашные ворота установить невозможно. Конструкция секционных ворот представляет собой несколько панелей, которые соединены шарнирами. При открытии ворота складываются гармошкой, что значительно экономит пространство перед гаражом. В зависимости от удобства владельца, секционные ворота могут подниматься вверх или сдвигаться в сторону.

Поворотно-подъемные

Такой тип ворот представляет собой цельное полотно, которое поднимается вверх и в открытом виде располагается параллельно полу. Поворотно-подъемные ворота, как правило, работают на автоматике (от электричества). Они популярны благодаря своей надежности, так как тяжелые поднимающиеся только вверх ворота взломать довольно сложно.

Откатные

Откатные ворота представляют собой цельный лист металла, установленный на рейку вверху или внизу (или и там, и там). Благодаря автоматической системе они по рейке сдвигаются в сторону. Откатные ворота могут состоять как из одной створки, так и из двух, раздвигающихся в разные стороны.

Подготовительные работы

Подъемные гаражные ворота своими руками должны быть установлены только после проведения подготовительных работ. В основе системы – шарнирно-рычаговый щит. При установке следует очень внимательно отнестись к креплению направляющих профилей, кроме того, требуется как можно более точно настроить пружинные механизмы. В противном случае невозможно будет добиться свободного передвижения щита. Для того чтобы не допустить заклинивания механизма, необходимо проследить за тем, чтобы направляющие были установлены строго вертикально, это позволит реализовать уровень. Кроме того, данные элементы должны располагаться параллельно по отношению друг к другу.

Преимущества и недостатки

Любая конструкция ворот, автоматическая или ручная, имеет свои плюсы и минусы. Гаражные конструкции такого типа в первую очередь имеют такие достоинства:

  1. Для ворот применяется одно цельное полотно. Это является преимуществом, так как защищает от взлома.
  2. Подъёмный механизм можно устанавливать как на полотна с одной частью, так и с двумя.
  3. Ворота защищены от коррозии и воздействия температурных показателей при правильном проектировании, производстве и монтаже.
  4. Процесс открывания и закрывания может быть ручной или автоматизированный.
  5. Не нужно предусматривать дополнительное место при планировке, так как ворота практически его не занимают.
  6. Утеплять можно обычным пенопластиком.
  7. Облицовочную часть можно обрабатывать любым материалом. Допускается и декорирование конструкции.
  1. Ворота устанавливаются в проёмах исключительно прямоугольных.
  2. В готовой конструкции между рамой и полотном есть щель. Её можно устранить с помощью утепляющего материала, но всё же такую модель лучше не устанавливать в неотапливаемые гаражи.
  3. Высота проезда на 25-30 см уменьшается при открытой конструкции.
  4. Пружины, устанавливаемые на конструкции, рассчитаны на определённый вес ворот, и если вес вместе с утеплителем будет слишком большим, то необходимо менять пружины на более мощные или делать противовес.
  5. Цельное полотно является как преимуществом, так и недостатком, поскольку ремонтировать нужно всё полотно сразу.

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

  1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
  2. Электродрель для крепления отдельных элементов на высоте.
  3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
  4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Преимущества и недостатки

Как и все механизмы, подъемные обладают своими плюсами и минусами. К основным преимуществам эксплуатации относятся:

  • высокая устойчивость к взломам – единственный способ попасть в гараж разрезать полотно, но не получится сделать этого без внимания со стороны;
  • длительная эксплуатация – при условии применения оцинкованного качественного материала;
  • сохранение свободного пространства около гаража, что делает заезд/выезд комфортным.

Преимущества

Из недостатков выделяют:

большой вес – в связи с этим важно уделять должное внимание надежности, качеству каркаса;
увеличение расхода материалов;
уменьшение высоты проема в среднем на 30 см.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы установить такую конструкцию, необходимо придерживаться следующих рекомендаций:

  • Подготавливаем проем. Для этого понадобится установить опоры на пол, погружая их на глубину 2 см. Можно воспользоваться брусками, зафиксировав их болтами;
  • Собираем раму. Устанавливаем горизонтальную планку так, чтобы она находилась параллельно перемычке проема на расстоянии, которое соответствует длине воротного полотна;
  • Свариваем две рейки из четырех уголков. По ним будут передвигаться роликовые механизмы, прикрепленные к створке. Их фиксируют обычно саморезами. Время от времени не забывайте проверять надежность крепления;
  • Занимаемся изготовлением конструкции полотна. Соединяем профиля между собой сварочным аппаратом, подсоединяя к готовому коробу несколько диагональных реек. Собранный каркас внешне напоминает шесть квадратов, соединенных между собой;
  • Устанавливаем ролики наверху рамы;
  • Поверхность ворот обшиваем антикоррозийным материалом;
  • На вертикальные опорные планки устанавливаем подвижные кронштейны, а к ним крепим пружины.

На готовую раму вешаем воротное полотно. Не забудьте для большей безопасности установить замок. Для теплоизоляции ворот можно использовать пенопласт. А об этом более подробно поговорим прямо сейчас в следующем подразделе.

Утепление гаражных ворот

Все имеющиеся зазоры обрабатываем пенополиуретаном. Это необходимо делать для того, чтобы тепло не уходило из гаража через щели. Створки лучше всего обработать грунт-эмалью – это поможет обеспечить надежную защиту оборудования от коррозии. Дождавшись высыхания всех слоев, можно браться за теплоизоляцию.

С этой задачей справится пенопласт. Его устанавливают на металлическое основание или устанавливают между лагами конструкции.

При первом варианте нужно просто подклеить материал к створкам. Во втором случае понадобится предварительно изготовить каркас из дерева, в который будет установлен материал, сохраняющий тепло.

Для корректного использования воротных полотен необходимо отрегулировать их, натянув пружину. Делается это очень легко – достаточно закрутить гайку. Если проблему решить не удалось, придется изменить место крепежа элемента. Воротная конструкция без напряжения поднимается, если с наружной части установить специальную ручку на расстоянии одного метра от земли.

Вопрос автоматики

Автоматический подъемный механизм может представлять собой автомобильную сигнализацию. Для приводного устройства сойдет реверсная лебедка, способная самопроизвольно блокироваться. Она функционирует от электросети 220В. Минимально она способна поднимать от 120 кг.

Автоматическое оборудование предназначено для поднятия ворот к потолочной поверхности. Неоспоримый недостаток – высокая стоимость конструкции. Механизм устанавливается на потолок и поднимает ворота благодаря работе троса. Последний крепится одной частью к створке, а другой – к электрическому приводу.

Трос устанавливается в металлическом профиле, который зафиксирован в подвешенном виде с помощью кронштейнов к потолку.

Еще допускается использование гидравлического привода. Оба привода фиксируются с двух сторон у внутренней части основания.

Запомните, чтобы правильно провести установку подъемных ворот своими руками разных конструкций, главное, грамотно составить чертеж

Не менее важно, соблюдать рекомендации специалистов, придерживаясь последовательности действий. Обязательно по окончанию работ следует провести завершающую регулировку

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы


Схема устройства подъёмно-поворотных ворот для гаража

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

  • защитное полотно;
  • вертикальная и горизонтальная направляющая;
  • ролик в верхней и нижней части полотна;
  • кронштейн для крепления вертикальной направляющей;
  • кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал


Профильная стальная труба для изготовления каркаса защитной створки

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор. Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

  • стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
  • стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента


Одной профильной трубы хватит для изготовления двух направляющих

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

  • Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
  • Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
  • Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

  • поворотные;
  • секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

  • уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
  • перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
  • у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.
