Сигнализация для гаража и правильный выбор

Монтаж и сборка – дело лёгкое

Для очень сложных и многосоставных сигнализаций лучше пригласить специалиста-установщика. Охрана гаража – сигнализация – надёжна, но сама по себе хрупка в руках неопытного монтажника. А повредить устройство, только что купленное, очень обидно, и по гарантии его не вернёшь в таком случае.

Но большинство устройств для гаражей просты, стоит только раз прочесть прилагаемую инструкцию. Для особых умельцев не составит труда даже самостоятельно собрать и установить сигнализацию. А для самых простых устройств есть стандартный набор действий.

Следует вставить сим-карту в главный управляющий блок, обязательно с плюсовым балансом. Настроить на панели параметры: номера для дозвона и рассылки сообщений, коды управления устройством. Поставить прилагаемые датчики в указанных для этого зонах, желательно как можно выше, чтобы их было трудно повредить злоумышленникам. Повесить сирену, желательно снаружи гаража.

Для устройств GSM важно не иметь рядом объектов, глушащих сигнал, иначе охранная система станет бесполезной. И главный блок не стоит устанавливать с электрической техникой

Теперь гараж под защитой, и управлять ею можно и с телефона путём набора нужного кода, и прямо с блока управления сигнализацией, и через планшет.

Охранная система из сотового телефона

Сигнализация для гаража

Из старого мобильника тоже можно собрать простую сигнализацию (ее называют GSМ-сигнализацияей). Потребуется еще несколько элементов, которые достаточно легко достать. Главным преимуществом такой системы является автономность от электросети – функционирование продолжится даже после отключения питания.

Вот что потребуется при изготовлении:

паяльник;
мультиметр;
провода (телефонный и медный);
сотовый телефон (любой, только не сенсорный);
переключатель на одну клавишу;
две железные скрепки;
канцелярский нож;
изоляционная лента;
суперклей;
магнит;
минимальный багаж знаний по радиотехнике.

Принцип работы системы

Образно говоря, GSМ-сигнализация – это модернизированный сотовый телефон, который совершит звонок на нужный номер, если в гараж кто-нибудь проникнет в отсутствие владельца.

GSМ-сигнализация

Основная идея системы такова: необходимо добиться, чтобы телефон позвонил на последний набранный с него номер в момент открытия ворот. Телефон должен быть надежно спрятан и постоянно быть на зарядке. Если воры взломают замок и откроют ворота, то контакты на навесах, невидимые снаружи, разомкнутся и инициируют вызов – на телефон владельца гаража поступит звонок.

Характерно, что при изготовлении такой сигнализации можно использовать самые старые и дешевые модели телефонов. Главное, чтобы они работали.

Технология изготовления

GSМ-сигнализация

Шаг первый. Вначале берется металлическая скрепка и от нее отрезается два кусочка длиной в 1 см – они и станут в будущем навесными контактами. Далее с телефонного провода снимается изоляция, а его «содержимое» распускается на пару отдельных проводов, концы каждого из которых фиксируются на контактах. Скрепки, в свою очередь, крепятся к двери суперклеем – одна на подвижной петле, другая на навесной.

Свободные концы телефонных проводов подсоединяются к мультиметру и «прозваниваются» с открытой дверью на предмет замкнутости цепи.

Шаг второй. Кабели проводятся к месту установки прибора, желательно спрятать их под плинтусом.

Шаг третий. Затем нужно приступать к самому телефону. В нем обязательно должна быть SІM-карта, отключены все звуковые сигналы (входящие вызовы, будильник, SMS и проч.) и пополнен баланс. Кроме того, последним набранным номером с телефона должен быть тот, на который будет совершаться вызов в случае проникновения.

Телефон надо разобрать, снять заднюю крышку и извлечь аккумулятор, затем переднюю панель, клавиатуру и подкладку под ней. После этого обнажится дорожка контактов. Из них выбирается один, ведущий к кнопке вызова (визуально он не будет ничем отличаться от остальных, его можно определить лишь по месторасположению). Берется два медный провода – один фиксируется изолентой на внутреннем контакте, второй на полукруглом.

Шаг четвертый. Аккумулятор устанавливается обратно и фиксируется той же изолентой (задняя панель телефона уже не нужна), телефон включается. Это достаточно легко сделать даже без клавиатуры: вторая железная скрепка выпрямляется и с ее помощью замыкаются контакты над кнопкой «Отбой».

После стандартного приветствия и завершения загрузки медные провода, закрепленные на предыдущем этапе работы, замыкаются. Если процедура была проведена правильно, то наберется последний исходящий вызов. Если по какой-либо причине этого не произошло, контакты под кнопками проверяются и повторно замыкаются.

Шаг пятый. Телефон устанавливается в заранее приготовленном месте. Медные провода, ведущие от аппарата, подключаются к контактам на дверных навесах. Подключается и вставляется в розетку блок питания. Вот, собственно, и все – сигнализация для гаража своими руками готова.

Обладая минимальными радиотехническими навыками, описанную конструкцию можно усовершенствовать и придать ей более презентабельный вид. Также с помощью сотового можно сделать охранную систему для машины.

На что обратить внимание при выборе

Чтобы выбранная вами сигнализация в гараж исправно работала и полноценно выполняла свои функции, необходимо ориентироваться на следующие факторы.

Датчики задымления нецелесообразно устанавливать, если в гараже есть печка. В такой ситуации подойдёт дополнительный сенсор движения.
Сигнализация должна быть максимально простой в эксплуатации. Чем сложнее устройство в управлении, тем ниже надёжность его работы.
Беспроводные системы плохо работают при отрицательных температурах, даже если в паспорте указан диапазон до -10 градусов по Цельсию. Позаботьтесь об утеплении помещения, если выбираете такую модель.
Воздержитесь от установки сирены, если гараж находится на территории охраняемого кооператива. В таких условиях многократно увеличивается вероятность ложных тревог, которые будут способствовать напряжённым отношениям с соседями.
Выбранная вами модель должны быть рассчитана на работу с разными датчиками, даже если их нет в базовой комплектации.
Если, кроме автомобиля, в гараже хранятся драгоценности и иные ценные вещи, рекомендуется использовать системы, которые сразу подключаются к пульту охранной службы.
Электронный блок должен быть рассчитан на несколько вариантов передачи тревожного сигнала: интернет-канал, телефонная линия, GSM.
Если сигнализация рассчитана на отслеживание состояния технологических коммуникаций, её электронный блок должен поддерживать работу с функциональными датчиками, которые следят за повышением температуры, утечкой воды или газа.

Состав системы и особенности установки

Мы можем выделить следующие основные компоненты охранной сигнализации для установки в гараже, которые должны быть обязательно:

Контрольная панель – главное устройство, от него зависит основной функционал сигнализации. Ставить её необходимо скрытно, что бы при попадании внутрь помещения она не бросалась в глаза, а по проводам от датчиков невозможно было быстро вычислить место её установки. Чаще всего для охраны гаража применяют gsm-сигнализацию или радио. Последнюю заглушить очень трудно, т.к. не известно на какой частоте она работает, а ЧОП, который такие системы ставит, не будет распространять эту информацию. Радио также выход для глухих мест, где нет ни телефонной линии, ни ловят сотовые операторы. Большинство панелей требуют подключения внешнего питания, поэтому наличие электричества в гараже это обязательное условие;
Датчик открытия – устанавливают на ворота, двери и окна, если таковые имеются. Для распашных ворот лучше установить сразу два датчика – неплохие модели ИО 102-26 (средняя цена 180-200 руб.) и 102-20 (средняя стоимость 200-500 руб. в зависимости от исполнения). Их могут устанавливать на металлические поверхности, и они имеют зазор между магнитной частью и герконом до 70мм, что оказывает положительное влияние на отсутствие ложных тревог. Для дверей и окон подойдет более компактная модель ИО 102-2 (около 50 руб. за штуку) или SC-555 (примерно 500-600 руб., подходит для металлических дверей);

Датчик движения – устанавливают внутри гаража, как правило, в один из углов напротив входа. Датчик должен покрывать все помещение, а на его пути не должно быть посторонних предметов. Среди проводных и бюджетных датчиков хорошо себя зарекомендовали модели Астра-515 (средняя цена 380-400 руб.) и Пирон-4д (средняя цена 450-480 руб.). У последнего преимущество наличие защиты от мелких животных: крысы, мыши, кошки.

Датчик движения необходимо установить так, чтобы при открытии двери, нарушитель попадал в зону видимости, а на пути не было других преград создающих мертвую зону. Основные рекомендации таковы: устанавливать на высоте 2,3 – 2,5 метра от уровня пола, при этом длина охранной зоны составляет 10-12 метров. Диаграмма распространения лучей датчика приведена ниже:

Если вы решили установить беспроводную систему, стоит учесть, что гараж должен быть утеплен, а элементы питания, как и сами датчики должны выдерживать отрицательную температуру. По опыту можно сказать, что далеко не все устройства справляются даже с температурой -10 °С и отказываются работать (хотя по паспорту должны).

Когда в гараже совсем нет электричества, можно установить автономную сигнализацию, которая полностью работает от батареек, но не может передавать информацию о взломе владельцу

Цель данного устройства, как и у сирены, спугнуть и привлечь внешнее внимание. Эффективность не очень высокая, поэтому лучше использовать иной способ для основной панели, вместо адаптера питания использовать аккумуляторную батарею повышенной емкости

Например, на 50 – 70 А*ч, которой должно хватить на 1-2 месяца работы сигнализации, далее отвезти на подзарядку. Тут главное учесть, что бы АКБ работал, как надо его надо отключать, когда напряжение падает ниже 9 вольт и не использовать при низких температурах.

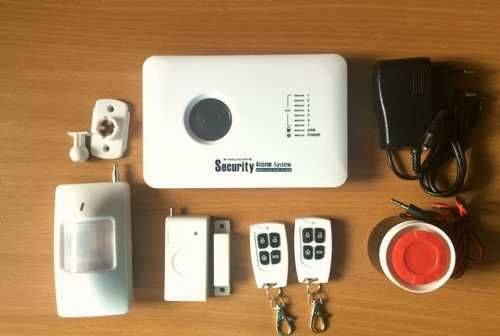

Из чего состоит комплект сигнализации

GSM-модуль. Небольшая системная плата с гнездом для SIM-карты, антенной и контроллером для обработки сигналов. Оператор связи может быть любым, это не принципиально. Модуль обычно устанавливается в металлическую панель (выглядит как небольшой ящик с дверцей и сигнальными светодиодами).
Инфракрасный датчик движения. Для охраны гаражей обычно используются пассивные ИК-детекторы, состоящие из одного прибора. Детектор устанавливают в углу здания, на высоте примерно 2 метра, так, чтобы он охватывал всю площадь гаража. Активные ИК-датчики состоят двух элементов (принимающего и передающего) и подходят для охраны периметров. Качественные детекторы имеют ограничение на массу объекта, то есть, не реагируют на животных: кошек, собак, птиц, крыс.
Датчик дыма. Необязательный, но крайне важный детектор. В среднем машина сгорает за 5-10 минут, но с установленным датчиком дыма вы можете успеть предотвратить возгорание. Прибор устанавливают на потолок гаража, примерно по центру помещения.
Магнитоконтактный датчик. В народе его называют «СМК». Состоит из двух частей: геркон (герметизированный магнитный контакт) устанавливается на лутку (воротный короб), магнит – на саму створку ворот. Срабатывает при открытии (размыкании контактов).
Сирена. Бывает звуковой или светозвуковой. Служит в основном для отпугивания грабителей, подает звуковые сигналы громкостью 100-130 дБ, что сравнимо со звуком взлетающего самолета.
Блок бесперебойного питания. Под этой громкой фразой может скрываться как обычный набор пальчиковых батареек (в случае с дешевыми моделями), так и полноценный ББП с аккумулятором на 5-10Ah.

Это интересно: Фундамент под гараж — как залить и сделать из пеноблоков и газобетона своими руками, глубина для дома с гаражом

Особенности и виды сигнализации в гараже

При обустройстве в гараже сигнализации ее основными характеристиками должны быть:

Надежность и функциональность.
Мобильность.
Стойкость к воздействию агрессивной среды извне.
Качественный звук сигнала.
Возможность осуществлять контроль дистанционно.

Сигнализация для гаража может быть самой разной:

GSM (см. Как делается gsm сигнализация для гаража своими руками) – это устройство, позволяющее защищать автомобиль на расстоянии.
Автономная – это оборудование, отвечающее всем нормам и стандартам. Автономные сигнализации для гаража — один из самых достаточно популярных видов.
GPS — инновационный вариант, позволяющий надежно защитить авто. После кражи транспорта она позволяет по спутнику отследить, где находится машина.

На фото представлен гараж, который защищает система сигнализации.

Современный гараж с системой сигнализации

Беспроводная. Очень удобный прибор, не требующий использования проводов. Работает такая сигнализация для гаража на батарейках и на аккумуляторе.
GSM с применением проводных датчиков. Такое удобное устройство легко монтируется, а при желании устанавливается и собственными силами. При этом не требуется особых знаний и навыков.
Сигнализация для гаражей без электричества, представляет собой прибор, работающий автономно, без использования электричества, что особенно удобно при его отсутствии. Например, когда гараж только строиться — сигнализация будет незаменимой.
Противоугонная, позволят еще на этапе зарождения пожара, его предотвратить.
Самодельная — это наиболее доступный вариант устройства для защиты собственного гаража.

Специфика охраны гаражей

Сигнализация для таких помещений может быть, как индивидуальной, так и сразу нескольких, расположенных в одном кооперативе. Естественно, что выгоднее второй вариант, причем не только по оплате, но и абонентским взносам.

Система, рассчитанная на большое число объектов, имеет свои особенности. Она предполагает вход на территорию только владельцев автомобилей и обслуживающего персонала, причем все они будут находиться под наблюдением сотрудников охраны.

За каждым автомобилем в таком случае должен быть закреплен определенный гараж, который должен быть оборудован средствами для тушения пожара. За выездом транспортных средств осуществляется повышенный контроль, чтобы исключить возможность угона.

Подбирая сотрудников для охраны, учитывается их осведомленность в марках автомобилей, с возможностью проверки комплектации. Необходимо и наличие водительских прав, чтобы охранник мог вывести машину из гаража в случае пожара.

Смотрим видео, особенность охраны гаража:

https://youtube.com/watch?v=3E6MPVZs9Vk

Работа квалифицированного сотрудника в комплексе с охранной системой смогут стать надежной защитой для транспорта и не позволят угонщикам проникнуть на территорию контролируемого объекта. И к самым популярным моделям относится GSM сигнализация в гараж. Какой она должна быть и как выбирать – эта тема остро обсуждается среди автолюбителей.

Сигнализация из мобильного телефона

Использование простого мобильного телефона для изготовления сигнализации также является отличным вариантом. Это будет автономная GSM-система, которая не будет зависеть от наличия электричества. Даже отсутствие питания не станет помехой для её исправной работы, что существенно повышает уровень безопасности. Единственное, что от вас нужно — это базовые знания в области радиотехники.

Принцип действия

Обнаружение проникновения в защищённый гараж провоцирует автоматический звонок в охранную службу или на любой другой заданный номер. С вашей стороны основной задачей станет программирование звонка на нужный номер. Позаботьтесь о том, чтобы мобильный телефон находился в недоступном и незаметном месте. Также не забывайте о том, что у него всегда должно быть достаточно заряда.

Схема реагирования выглядит следующим образом: после несанкционированного открытия гаража установленные заранее контакты на навесах размыкаются. Постарайтесь установить их так, чтобы они были визуально незаметны. Если воры заметят контакты, достаточно будет просто их перерезать и никакого звонка не будет.

Преимущество данного метода заключается в минимальных финансовых вложениях, поскольку телефон подойдёт самый дешёвый, на кнопках, даже б/у. Достаточно, чтобы он просто был рабочим.

Инструменты и материалы

Позаботьтесь о подготовке следующих инструментов и материалов:

телефонный и медный провод;
паяльник;
мультиметр;
две металлические скрепки;
изоляционная лента;
прочный клей;
магнит;
одноклавишный переключатель;
канцелярский нож;
кнопочный мобильный телефон (сенсорный для этих целей не подойдёт).

Поэтапное изготовление

Пошаговая инструкция выглядит следующим образом.

Отрежьте от металлической скрепки два фрагмента по 1 см, которые будут использоваться в роли навесных контактов.
Снимите всю изоляцию с телефонного провода, затем распустите его на два провода и закрепите концы проводников на контактах.
Контакты, в свою очередь, прикрепите к двери с помощью клея. Они должны замыкаться уже в тот момент, когда дверь будет в полуоткрытом состоянии.
Свободные концы подсоедините к мультиметру, прозвоните их при открытой двери. Делается это для проверки замкнутости цепи.
На следующем этапе проведите кабель к зоне, где будет установлен телефон. Позаботьтесь о надёжной маскировке проводов.
Подготовьте телефон: отключите входящие сигналы, баланс должен быть всегда пополнен, а батарея заряжена. Последний набранный контакт должен быть именно тот, на который нужно звонить в случае проникновения.
Аккуратно снимите крышку с телефона, удалите аккумулятор и переднюю панель с подкладкой и клавиатурой. Найдите провод, который присоединяется к кнопке вызова.
Один медный провод закрепите на внутреннем контакте, а второй – на полукруглом.
Наружный полукруглый контур должен быть в обязательном порядке разомнут. Дорожка, которая ведёт к кнопке «отбой», ни в коем случае не должна закрываться изоляционной лентой.
Соберите телефон и включите его. Использование клавиатуры в данном случае даже не является обязательным, достаточно замкнуть расположенные над кнопкой «отбой» контакты с помощью скрепки.
Контакты должны замкнуться после загрузки телефона. Если всё правильно, будет набран последний исходящий вызов.
Спрячьте телефон в заранее выбранном месте и подключите к расположенным на двери контактам медные проводки.

Такая самодельная охранная система не будет работать при отрицательных температурах, поэтому необходимо обеспечить обогрев. Подойдёт для этих целей даже небольшая лампочка накаливания. Что касается номера телефона, куда будет направлен звонок, то, когда сигнализация среагирует, идеальным вариантом является частная или государственная охранная компания. Выбирая между данными двумя вариантами, большинство отдаёт предпочтение именно частным фирмам.

Разнообразие устройств определения движения

Тут разработчики постарались и вывели целый ряд разнообразных вариаций. Вот каких:

Тепловые уловители – инфракрасные датчики, прозванные пассивными.
Лучевые (как в фильмах, но без спецэффектов).
Радиоволновые (эхолокация).
Магнитные (действуют при открытии двери).
Вибрационные (ставятся на полы, стены; эдакая чувствительная «паутина»).
Датчики на окна (поднимают тревогу при повреждении стекла).
Особенные датчики, считывающие электромагнитное поле пространства.
Комбинированные – сборная солянка всего упомянутого, да еще с распознаванием утечки воды или газа.

Такие датчики могут быть автономными и сообщать о налёте только владельцу, но можно их зарегистрировать в органах вневедомственной охраны, и в случае ЧП на место прибудут строгие люди в форме и с оружием. Но это дорого.

Для гаража многие указанные датчики не подходят; скорее, они пригодятся как сигнализация для дачи и гаража. Тем более зачастую они энергоёмкие. Это значит, что нужно найти именно датчик сигнализации для гаража.

Основные модели

Если необходимо оснастить помещение GSM-сигнализацией, стоит сначала внимательно изучить рынок подобной продукции. После выбора функционала устройства, можно идти в магазин и приобретать модель. Рассмотрим основные варианты.

Система «Сокол»

Данные российские сигнализации для гаража отличаются простотой и легкостью в использовании, они удачно применяются для защиты здания. Однако они позволяют подключать лишь небольшое количество датчиков. Устройство поможет точно уловить внештатную ситуацию и быстро передать сообщение посредством звонка или SMS хозяину.

Данная система может включать до шести телефонных номеров для того, чтобы совершить дозвон и послать SMS-оповещение. Модель обладает встроенным аккумулятором, который может функционировать до 12 часов в автономном режиме. Несомненным плюсом устройства является и то, что оно работает при температурном режиме -30 и даже -45 градусов. Таким образом, это устройство станет идеальным для тех помещений, которые не отапливаются, например, для уличных гаражей. При помощи удобных клавиш можно быстро запрограммировать устройство. Стоимость такой системы составляет 6900-7500 рублей.

Сигнализация SafeBox

Основным отличием SafeBox является то, что управлять системой удобно через телефоны на базе Android. Это позволит достаточно быстро и просто управлять изделием. Помимо GSM-модуля в комплекте находятся: сирена, датчик с герконом и специальный пульт, позволяющий управлять дистанционно.

Если устройство сработает, то мгновенно включится сирена, при этом сразу же будет отправлено SMS-сообщение на телефон. Центральный пульт обладает светодиодной индикацией, именно благодаря этому можно в любых условиях четко различать статус изделия. SafeBox позволяет присоединять до 16 различных датчиков. При этом у системы есть и недостаток: аккумулятор работает около 8 часов.

«Страж-Нано»

Изделие может функционировать в совокупности с цифровыми датчиками. Модель закрепляет за собой только три номера. Управляется устройство достаточно легко: работа осуществляется через звонки, SMS-оповещения, DTMF-сигналы. «Страж-Нано» обладает неоспоримым преимуществом – компактностью. Именно благодаря небольшим размерам можно разместить устройство вдалеке от глаз злоумышленников. Стоимость устройства составляет около 4400 рублей.

Tavr

Этот вариант считается одним из самых надежных. Сигнализация поможет надежно сохранить ваш гараж от посягательств и пожаров. Модуль GSM отправит сигналы на контрольную панель, если устройство заметит вокруг объекта лица, а также в случае каких-либо стихийных бедствий. Система Tavr управляется с помощью SMS-оповещений: они отправляются на мобильный хозяина гаража. Что же касается дальности передачи сигнала, то он насчитывает 250 метров. Автономность работы аккумулятора может составить 12 месяцев. Стоимость подобной системы будет составлять около 5000 рублей.

Photo Exspress

Это устройство имеет встроенную камеру. Она посылает владельцу не только SMS-оповещение, но и видеосообщение, которое приходит на почту. Стоит отметить, что снимать камера может в кромешной тьме: изделие имеет инфракрасную подсветку. Photo Exspress активно работает не только в здании, но и на свежем воздухе. Не страшны устройству и экстремальные температуры: работать модель может до -25 градусов. Легкость и оперативность управления системой осуществляется посредством радиобрелков и телефона. Цена изделия составляет 6300 рублей.

Чтобы гараж был под надежной защитой, нужно тщательно выбирать оборудование. Обязательно учитывать температурный режим устройства. Необходимо помнить, что гаражи не отапливаются в холодное время года, поэтому стоит подбирать ту сигнализацию, которая сможет функционировать при данных условиях

Особое внимание следует уделить автономной системе работы. Именно она поможет сохранить работоспособность устройства при неожиданном обесточивании
