Пошаговая инструкция по изготовлению складных ворот для гаража своими руками

Стандартизация размеров

Четких ограничений по выбору габаритов проема не существует, но соблюдать общепринятые положения рекомендуется:

  1. Размеры ворот должны учитывать ширину и высоту автомобиля с учетом боковых зеркал, а лучше быть на 1 м больше этого показателя.
  2. При определении ширины следует помнить, что ширина легковых автомобилей где-то 1,5‒1,7 м, внедорожников ‒ 1,7‒2  м. Минимальный проем под заезд составляет 2,5 м.
  3. Размеры ворот подбираются и в зависимости от количества столбов, габаритов рамы.
  4. Если площадь участка позволяет, то под заезд оставляют от 4 м ширины, для калитки хватит 1‒1,2 м.
  5. Створки не ставятся вплотную к грунту, иначе зимой при обмерзании открываться будут с трудом. Делается от отступ на 15‒30 см от низа.

Что лучше: покупные или самодельные подъемные ворота

Покупать ворота или создавать самостоятельно – это дело каждого владельца гаража. Но стоит обусловить плюсы каждых из них.

Плюсы покупных ворот:

  • простота установки;
  • экономия времени;
  • гарантия и качество.

Минусы покупных ворот:

  • необходимо искать подходящие ворота;
  • внешний вид может не соответствовать желаниям;
  • стоимость.

Достаточно просто найти подходящие системы в продаже, если гаражные секционные ворота имеют стандартный размер; совсем другая ситуация, если требуются створки особенных габаритов. В таких случаях вариантов только два: изготовление на заказ, что очень дорого, либо изготовление своими руками.

Плюсы самодельных ворот:

  • экономия;
  • можно выбрать материалы самостоятельно;
  • при должном навыке можно быть уверенным в качестве конструкции.

Минусы самодельных ворот:

  • уходит много времени на расчеты и создание конструкции;
  • есть возможность ошибиться в расчетах или при создании конструкции;
  • некоторые недочеты будут видны только через какое-то время.

Получается, что у каждого из вариантов есть свои плюсы и минусы. При достаточном наличии средств куда проще купить уже готовые ворота и обшить их нужным материалом. Если же есть желание сэкономить и потратить время на строительство – лучше сделать конструкцию самостоятельно.

Секционная конструкция

Ворота состоят из нескольких частей: металлических панелей, автоматического привода, направляющих, пружин и подвесов. Электрический привод в комплектацию не входит в большинстве покупных моделей, поэтому приобретать его нужно дополнительно. Но пользоваться такими воротами можно и в ручном режиме, хотя это не так удобно.

Каждая панель состоит из внешнего и внутреннего металлического листа, между которыми есть наполнитель — полиуретановая пена. Благодаря конструктивным особенностям самодельные ворота не пропускают влагу и лишний шум в помещение, поскольку они хорошо уплотнены. Однако более дешёвые модели не имеют уплотнителя и устанавливать их можно только в неотапливаемых помещениях.

Направляющими в такой конструкции выступают металлические профили, которые оснащены кронштейнами. Они монтируются и крепятся вдоль полотна и на потолке. Сверху их держит специальный подвес. Благодаря пружинному механизму полотно с лёгкостью скользит и балансирует. Также конструкция оснащена дополнительными крепёжными элементами.

Внешнее покрытие может иметь разный рисунок: декоративный, гладкий или имитировать природные текстуры. Всё зависит от видения хозяина и экстерьера участка. Некоторые модели имеют дополнительно вмонтированное окно из акрила. Оно очень мощное и хорошо пропускает солнечный свет.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

  • Откидная система ворот позволяет при выезде из гаража избежать образования слепой зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
  • Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Несущая конструкция ворот


Опорные столбы. Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

  1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
  2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
  3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
  4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
  5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

  • установку створки – гармошка;
  • монтаж роллеты, которая складывает ворота в компактный рулон
  • выбор в пользу секционной конструкции;
  • сдвижные ворота;
  • откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Материалы изготовления подъёмных ворот для гаража

Подобные дверные системы чаще всего изготавливаются из:

профнастила. Такие подъемные двери для гаража обладают высокими прочностными характеристиками и имеют длительный срок службы. Специальное защитное покрытие обеспечивает стойкость к воздействию влаги и температурным колебаниям;

дерева. Находит ограниченное применение. Материал смотрится естественно и красиво. Однако подобные конструкции пожароопасны, имеют невысокую прочность и непродолжительный срок службы. Даже специальная обработка специальными составами не позволяет полностью предотвратить срок гниения;

стальных или алюминиевых панелей. Самый дорогостоящий вариант, обладающий превосходными эксплуатационными характеристиками;

сэндвич-панелей. Наиболее востребованный вариант. Обладают хорошими тепло- и звукоизоляционными характеристиками. Легко монтируются. Удобны в обслуживании.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема

Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Особенности ворот для гаража из дерева

Со времен первых гаражей используются ворота из дерева и, несмотря на новые материалы и технологии, дерево не утратило своей популярности и наши дни.

Основные преимущества деревянных ворот:

  • легкость монтажа;
  • доступная цена;
  • надежность;
  • отсутствие коррозии;
  • устойчивость к температурному перепаду;
  • не несут опасности для авто;
  • не нагреваются на солнце, как металлические;
  • хранят тепло.

Но дерево очень легко воспламеняется и это его самый основной недостаток. Однако, данный изъян легко устранить, обработав материал специальными противопожарными пропитками.

Деревянных гаражных ворот существует несколько типов:

  1. Распашные. Самый простой тип, состоящий из двух створок. Конструкция предусматривает наличие свободного пространства перед гаражом, что не всегда удобно, особенно зимой во время снегопадов.
  2. Секционные. Складываются из нескольких секций, соединенных петлями и открывающиеся вверх либо в сторону. Монтировать такой тип ворот не совсем удобно.
  3. Раздвижные. Достаточно распространенный тип, пользующийся популярностью, очень часто встречается с автоматической системой открывания-закрывания. Открываются в сторону от проема, но иногда состоят из двух створок, разъезжающихся в стороны.
  4. Рулонные. Довольно удобная конструкция. Ворота открываются вверх и наматываются на приводной вал. Встречаются автоматические и ручные системы.
  5. Подъёмно-поворотные с потолочными направляющими. Сплошное полотно поднимается вверх по направляющим и фиксируется под потолком. Система всегда автоматическая, но при отсутствии электричества, конструкцию возможно легко поднять вручную. Неплохой тип ворот, самый устойчивый к взломам.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

  • отсутствие необходимости дополнительного места;
  • возможность утепления ворот;
  • прочность конструкции находится на достаточно высоком уровне;
  • есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

  • невозможность установки в проёмы с непрямыми углами;
  • необходимость учёта веса утеплителя при вычислении прочности ворот;
  • сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

  • УШМ (болгарки);
  • набора гаечных ключей, отвёрток и шуруповёрта;
  • сварочного аппарата;
  • карандаша, рулетки, монтажного или лазерного уровня;
  • дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см. Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу

Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Последовательность изготовления пошагово

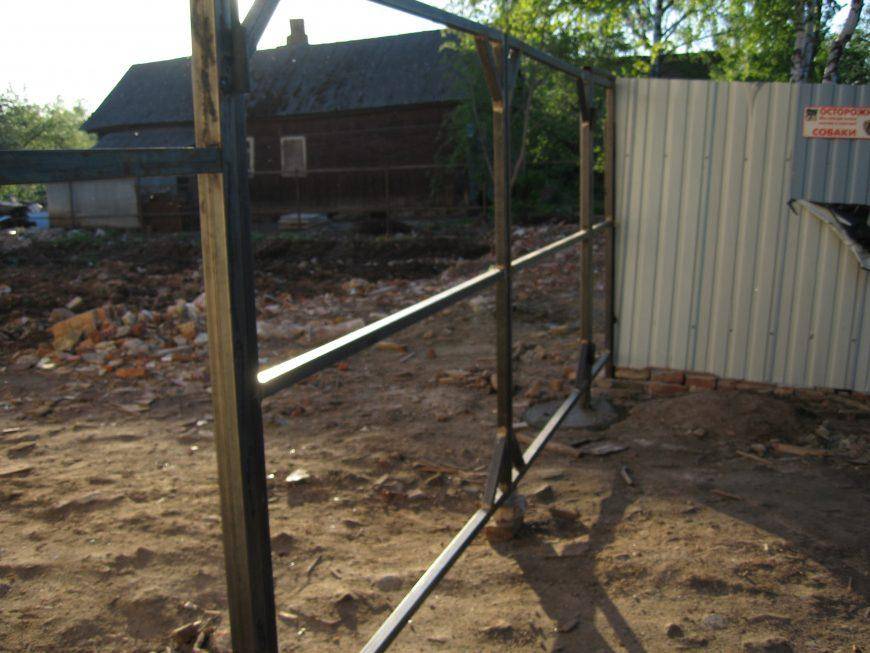

Каркас

Изготовление подъемно повортных ворт включает в себя следующие этапы:

    1. Сборка П-образной коробки ворот. Она состоит из трёх стальных или деревянных брусьев, которые заглубляются в цементную стяжку пола гаража на расстояние не менее 20 мм. Горизонтальный брус закрепляется стальными пластинами или угольниками;
    2. Монтаж направляющих шарниров. Под потолком гаража производится установка верхнего кронштейна. Чтобы механизм не заклинивало, кронштейн должен свободно перемещаться по створке. Верхний кронштейн обычно пристреливают монтажными стальными штырями к панели перекрытия гаража. К нему с помощью болтов присоединяется два шарнира (для подвижности створки ворот), длина которых подбирается индивидуально с учётом необходимого хода створки;
    3. Сборка самой створки. Вначале из стальных уголков сваривается рама, размеры подбираются в зависимости от длины и ширины дверного проема и проектируемой створки. После проверки её размеров, в ней размещают щит с уплотнителем либо сэндвич-панели, прикрепляя их саморезами. Далее выполняется монтаж внешних стандартных резиновых уплотнителей. По периметру рамы вставляют ленту уплотнителя. При сборке створки следует продумать расположение и размер места для замка;
    4. Монтаж направляющих профилей (рельсов), в которые заводятся ролики шарнирного механизма. Направляющие профили нужно расположить под потолком, слева и справа от верхнего кронштейна. После монтажа следует проверить плавность перемещения роликов;
  1. Предварительная установка собранной створки в проём. Далее нужно разметить места закрепления шарниров подъёмного механизма в створке ворот;
  2. Предварительное прикрепление шарниров саморезами к створке. При полном ходе створки рычаги должны свободно, без заеданий скользить в направляющих. В противном случае нужно проверить правильно ли установлены рычаги: они всегда должны располагаться параллельно относительно друг друга. При необходимости корректируют место крепления рычагов к створке и окончательно закрепляют шарниры;
  3. Установка возвратных пружин или противовесов на направляющий кронштейн. Пружины должны располагаться как слева, так и справа от створки. Как и в случае с шарнирами для направляющих профилей, нужно установить их параллельно. Возвратные пружины должны полностью закрывать ворота. Если этого не происходит, опытным путём подбирают необходимый вес противовесов;
  4. Оштукатуривания стыков обычным цементным раствором и закрепления стальных накладок на торцевых участках полотна ворот при помощи саморезов. Стальные накладки являются декоративным дополнением готовых ворот и защищают полотно от коррозии.
  5. Установка гаражного замка.

Монтаж калитки

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

  • 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
  • 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
  • 3) Производится усиление ворот посредством профильных труб.
  • 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
  • 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
  • 6) После этого производится грунтовка всей конструкции в целом.

Классификация ворот и калиток по материалу

Самые распространённые виды ворот для гаража – это те, что изготовлены из металла. Второе место можно отдать древесине. Однако если вы решили дополнить воротами гараж, то выбрать следует профнастил. Среди его достоинств необходимо выделить высокую прочность, низкую стоимость и отсутствие рисунка на материале, который нужно было бы подбирать в процессе монтажа. Профнастил имеет отличную защиту от коррозии, он долговечен, а выбрать можно тот оттенок, который придется вам по душе. Однако металлические виды ворот для частного дома могут подвергнуться коррозии из-за случайного повреждения защитного слоя, что иногда происходит на этапе монтажа или эксплуатации.

Древесина тоже обладает низкой стоимостью, а для изготовления ворот из неё потребуется минимальный набор инструментов. Кроме того, конструкция будет иметь приятный внешний вид. Но следует учитывать, что она окажется довольно недолговечной, пожароопасной и будет обладать низкой механической прочностью.

Какой вариант лучше?

И в заключение статьи приведем сравнение ворот разных типов на примере конкретной задачи. Так, для закрытия проёма шириной 12 и высотой 6 метров можно использовать любой тип ворот.

При этом ворота распашного или откатного типа потребуют как минимум по 6 метров с каждой стороны от проёма. Для секционных ворот, как мы помним, над дверью требуется выделить зону размером с сам проём для установки направляющих рельсов и привода.

Роллетные конструкции такого размера потребуют мощного привода и довольно габаритного короба под барабан. В то же время ворота типа «гармошка» займут, в зависимости от материала, примерно по одному квадратному метру слева и справа от проёма

Немаловажно, что такие ворота могут быть при необходимости открыты вручную одним человеком последовательно по одной панели-створке, в то время как открыть в одиночку аналогичные секционные или рулонные конструкции попросту невозможно
