Как построить смотровую яму своими руками в гараже быстро и недорого?

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной смотровой ямы выбираются из следующих соображений:

  • Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
  • Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
  • Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие смотровые ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра.  Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать смотровую яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.


Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.


Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом


Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.


Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Основная технология постройки

После того, как яма вырыта, надо качественно выровнять стенки и дно лопатами. После этого в первую очередь обустраивается пол. Сначала дно засыпается песком слоем примерно равным 20 см. Песок хорошо утрамбовывают, при необходимости поливая водой.

Поверх утрамбованной песчаной подушки укладывается щебень. Его слой не должен быть меньше 10 сантиметров. Щебень так же хорошо утрамбовывается. Сверху щебня укладываются и вяжутся проволокой хлысты металлической или пластиковой арматуры (6-8 мм) вдоль и поперек ямы, образуя квадраты со стороной примерно 150 мм.

Для армирования можно использовать и строительную решетку. Заключительным этапом дно ямы заливается бетоном. Толщина слоя при этом должна быть не менее 80 мм.

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

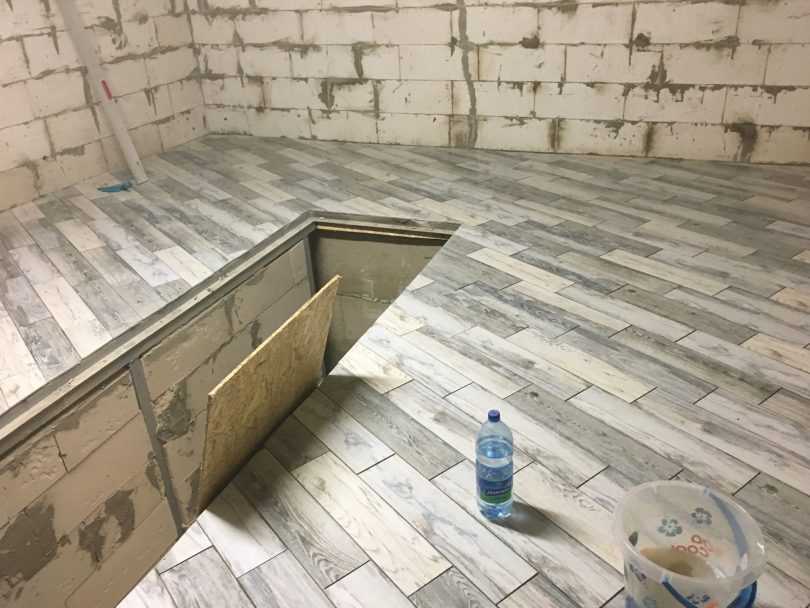

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

  1. Вся разметка перенесена на пол. Идет копка котлована.
  1. Сначала было просто работать: шла копка песка.
  2. Потом пошла глина, поэтому стало труднее копать.
  3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
  4. Уложил армирующую сетку.
  5. Начал класть кирпичные стенки.
  6. Сделал ниши по бокам.
  7. Углубления разных размеров: для инструментов, для светильников.
  8. Ниши тоже оформил металлическими рамками.
  9. Ниша для лампы маленькая.
  10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.

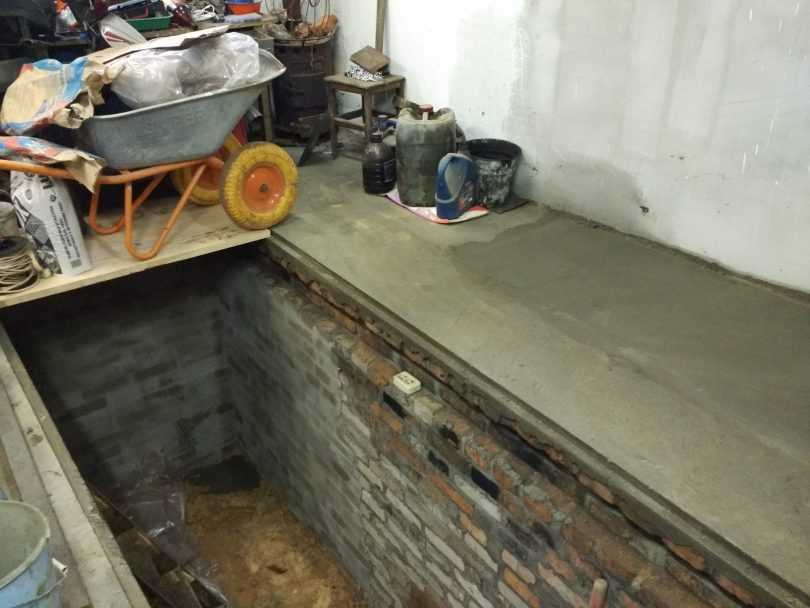

  11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
  12. Тщательно оштукатурил стены.
  13. Сделал в кармане розетку для переносной лампы.
  14. Провел кабель.
  15. В нишу вставил лампу.
  16. Вот так выглядит готовая яма с освещением.

Шаг четвертый: дополнительное обустройство

Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:

Для осмотра автомобиля необходимо достаточное освещение

      1. Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;
      2. Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;

      3. Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;
      4. Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;

      5. Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
      6. Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.

Преимущества полимеров перед другими материалами

Применение в качестве материала для изготовления короба для смотровой ямы полимеров становится все более распространенным в связи с тем, что этот материал обладает следующими характеристиками:

  • Малый вес. Эта особенность позволяет вручную, без применения специальной техники установить изготовленный короб.
  • Влагостойкость. В отличие от других материалов, пластик не страдает от воздействия влаги, поэтому не требуется выполнения дополнительных операций по гидроизоляции.
  • Долговечность. Срок службы пластика составляет 50 лет и более.
  • Механическая прочность. При всех вышеуказанных положительных характеристиках, пластик обладает хорошей сопротивляемостью к механическим нагрузкам.
  • Низкая стоимость материала.
  • Не требуется дополнительное обслуживание. В отличие от других материалов, пластик не требует обслуживания в процессе эксплуатации.

Несмотря на достоинства, имеется и недостаток. В отличие от стальных коробов, пластиковые хуже переносят ударные механические нагрузки. В случае, если пластик пострадал, его не сложно отремонтировать. Для ремонта может применяться специальный клей или пайка.

Гидро- и теплоизоляция

Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.

Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.

Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.

Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.

Битумную изоляцию накладывают двойным слоем.

Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.

Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.

Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.

ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.. Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.

При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.

Как сделать правильную смотровую яму в гараже из кирпича своими руками (с фото и видео)

Существуют различные мнения о необходимости в гараже из кирпича смотровой ямы. Если автомобиль вы ремонтируете на сто, вряд ли нужно обзаводиться собственной канавой, тем более что она часто является источником сырости, так как поступающие из нее испарения в результате перепада температур образуют конденсат, вызывающий коррозию металлических частей днища автомобиля, который обычно стоит над ямой. Если вы убеждены в том, что она необходима, постарайтесь сделать смотровую яму в стороне от места постоянной стоянки автомобиля, если же такой возможности нет, держите смотровую яму в гараже закрытой, например, легкой герметичной крышкой, которая может состоять из 2—3 частей.

Обычно смотровую яму в гараже, возводимом своими руками, делают в центре постройки. Ее ширина зависит от расстояния между двумя колесами автомобиля, но в любом случае не менее 1 м. Длина планируется по длине автомобиля. Оптимальная глубина ямы — 1,8 м. Само собой, и смотровая яма, и погреб возможны, если уровень грунтовых вод ниже 2,5 м.

Размеры котлована должны превышать размеры готовой ямы на 30—40 см по каждому измерению, это необходимо для отделки стен и пола ямы. По периметру котлована для устройства опалубки роют канаву шириной 25—30 см и глубиной около 20 см. Когда котлован готов, его стенки обмазывают глиной либо делают гидроизоляционный ковер из рубероида, после чего устраивают опалубку для бетонирования стен. Для опалубки используют дощатые щиты, которые закрепляют распорками. Толщина бетонных стен должна быть не менее 10—15 см. Для бетонирования готовят раствор, состоящий из цемента, строительного песка, щебня или гравия в соотношении 1:2:3,5. Сухие компоненты тщательно перемешивают и заливают водой. Пластичную бетонную массу закладывают между грунтовыми стенами и опалубкой слоями 15—20 см, тщательно утрамбовывая. Забетонированные стены накрывают влажной рогожей или мешковиной и оставляют на 2 недели, после чего опалубку можно будет снять. К дальнейшей отделке стен (оштукатуриванию или облицовке плиткой) приступают не ранее чем через 28 дней со дня закладки бетонной массы (когда бетон наберет достаточную прочность).

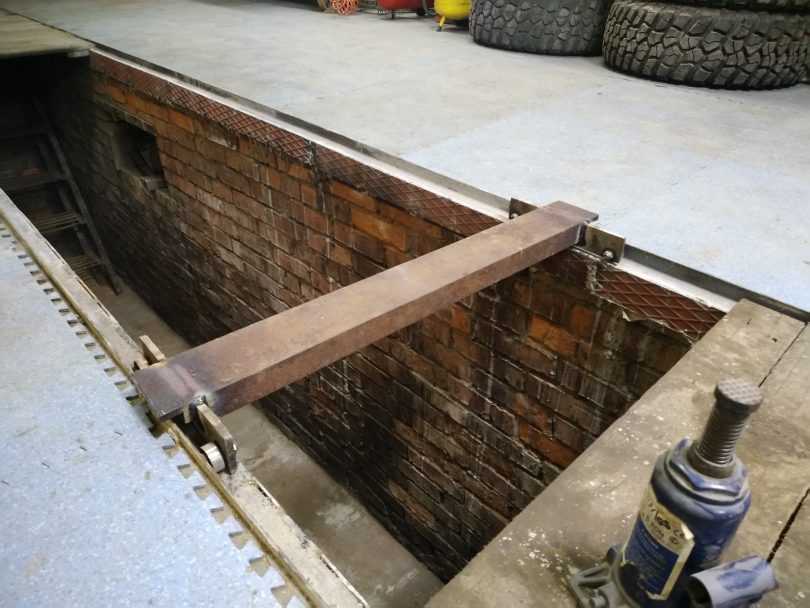

Как показано на фото, стены смотровой ямы в гараже можно также выполнить кирпичной кладкой толщиной в полкирпича:

Для этого используют только качественный обожженный кирпич из красной глины.

У одной из коротких стен ямы устанавливают лестницу. Она может быть как переносной (желательно металлической с защитным антикоррозийным покрытием), так и стационарной — бетонной или кирпичной. Облицовывать бетонную или кирпичную лестницу керамической плиткой не стоит: на ее гладкой поверхности очень легко поскользнуться и получить травму.

Края ямы можно укрепить металлическим уголковым профилем 50 ×50 мм. При этом получаются удобные закраины, на которые укладывают крышку.

Чтобы лучше понять, как делается смотровая яма в гараже своими руками, посмотрите это видео:

Далее вы узнаете, как построить каркасный арочный гараж из армоцемента своими руками.

Как сделать смотровую яму: пошаговая инструкция

Для оборудования смотровой ямы в помещении гаража необязательно иметь диплом строителя. Достаточно соблюдать пошаговую инструкцию.

Разметка и формирование котлована

Первое, что нужно сделать – разметить и выкопать котлован.

Для этой цели:

  • отмеряют ширину, а также длину ямы согласно установленным размерам;
  • вбивают во все 4 угла колья и натягивают леску;
  • выкапывают котлован строго по обозначенной разметке;
  • выравнивают стены;
  • засыпают дно 2 слоями щебня любой фракции (высота 5 см), каждый раз его утрамбовывая;
  • засыпают слоем строительного песка (5 см) и также утрамбовывают.



Гидроизоляция

Для защиты смотровой ямы от грунтовых вод необходима гидроизоляция. Она бывает 2-х видов:

Наружная

В процессе ее выполнения котлован застилают водонепроницаемым материалом. Каждый последующий слой должен закрывать предыдущий не меньше, чем на 15 см. Края пленки на 20–25 см выходят на пол гаражного помещения. Для большей прочности стыки склеивают двусторонним скотчем.

Наружную изоляцию делают исключительно во время постройки ямы. Некоторые пренебрегают ею, мотивируя это глубоким залеганием подземных вод, то есть минимальным риском поступления их внутрь ямы. Тем не менее, вероятность его повышения существует всегда. По этой причине лучше все-таки не пренебрегать таким видом защиты, как наружная гидроизоляция.

Внутренняя

Этот вид гидроизоляции предполагает обработку стен и дна ямы специальными составами, снижающими гигроскопичность строительного материала. В идеале выбирать специальный состав, предназначенный для обработки бассейнов. Он и выглядит привлекательнее, и защитит качественнее.

Другой способ предупредить попадание лишней влаги в яму –оборудовать кессон, представляющий собой металлический короб, который устанавливают в самом котловане. Для профилактики выдавливания устройства водой к его бокам приваривают металлические пруты длиной около 1 м и забивают в грунт.

Когда грунтовые воды просачиваются в яму после ее постройки, избавиться от них можно с помощью так называемого приямка –сделанного в одном месте ямы и закрепленного бетоном углубления. Это даст возможность собрать влагу в одном месте и облегчит работу в самой яме.

Внутренняя отделка ямы

Поскольку ремонтировать машину приходится и в прохладное время года, смотровую яму рекомендуется утеплить. Для этой цели часто используется экструдированный пенополистирол, который укладывают на стены и пол между гидроизоляционным покрытием и внутренней облицовкой.

На утеплитель кладут армирующую сетку и заливают пол бетоном (5 см). Бетон можно сделать своими руками, соединив 1 ч цемента М 400, 3 ч песка и 5 ч щебня.

После застывания бетона (1–2 недели) выкладывают стенки. Для этого рекомендуется использовать:

  • кирпич (желательно влагостойкий керамический). Смотровая яма в гараже своими руками из кирпича делается обычно в полкирпича;
  • строительные блоки;
  • бетон армированный (марка М 250). Для армирования применяют специальную армировочную сетку или арматуру. Толщина бетонной стены составляет около 20 см.

Если облицовка стен кирпичом или строительными блоками не составляет особенного труда, то с заливкой стен бетоном придется повозиться больше. Прежде, чем их заливать, нужно сделать деревянную опалубку.

После выкладывания стен устанавливают металлическое ограждение вокруг входа в яму, которое должно примерно на 20 см подниматься над уровнем пола гаража.

Оформление дна

Дно в смотровой яме может быть земляным или залитым бетоном. В свою очередь, бетон покрывают плиткой, резиной либо деревом (доски, трапы).
