Смотровая яма в гараже

Назначение и особенности смотровой ямы

Чтобы закрывать смотровую яму, необходимо сделать люк из прочных материалов

Конструкция делает помещение более функциональным и позволяет сэкономить время и финансы. Владельцу не потребуется часто ездить в сервисный центр: в гараже, оборудованном ямой, удобнее проводить ремонтные операции. Помимо этого, ее можно использовать в качестве склада.

Яму можно обустраивать на начальных этапах строительства гаража или в уже эксплуатируемом помещении. Если есть возможность, лучше предусмотреть ее еще на этапе проектирования до начала возведения постройки. В этом случае затраты труда и времени будут меньше и не возникнет помех при изъятии грунта

В этом случае важно также заранее позаботиться о системе дренажа, включающей трубы, соединенные с коллектором. Это поможет вовремя отводить лишнюю влагу и снизить концентрацию испарений в воздухе, что способствует увеличению срока эксплуатации гаража. Если яму организуют в уже используемом гараже, трудозатраты будут больше

Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять

Если яму организуют в уже используемом гараже, трудозатраты будут больше. Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять.

Габариты смотровой ямы

Если вам кажется, что смотровая яма – достаточно стандартная часть гаража, вы можете ошибаться. Такое устройство может обладать несколькими вариантами. Его можно совместить с погребом и подвалом, сделать узкое углубление, которое будет эксплуатироваться с помощью приставной лестницы, а также устроить лежачую яму, которая была упомянута выше. Габариты следует выбрать в зависимости от мастера, который наиболее часто будет пользоваться ямой

Важно учесть и размеры автомобиля, а также его предполагаемое размещение. Ширина не должна оказаться меньше 80 сантиметров, в качестве оптимального параметра можно выбрать 1 метр

В глубину яма должна иметь размеры от 1,8 до 2 метров. Этот параметр является самым важным, а зависеть он будет от роста человека. Наиболее подходящим вариантом считается глубина, которая больше роста мастера на 15 см. Наиболее часто в качестве длины использует размер пределах 2 метров. Если будет обустраиваться смотровая яма в гараже своими руками, то при планировании необходимо учесть, что упомянутые показатели приведены не для самого котлована. Выкапывать его необходимо с припусками в 50 см на ширину и длину. Что касается глубины, то увеличить ее нужно на 25 см. Если вы планируете теплоизолировать стены, то размеры котлована необходимо увеличить на ширину утеплителя, наиболее часто этот показатель равен 50 миллиметрам.

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

  • Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
  • Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
  • Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Что надо знать при сооружении?

Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.

В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.

Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.

Дополнительные рекомендации

Смотровая яма – одновременно полезное и небезопасное сооружение.

Чтобы свести к минимуму риск травмироваться, необходимо соблюсти:

  • Крышку из нескольких досок, соединенных друг с другом посредством двух тросов (для этого в досках просверливаются отверстия, через которые надо провести тросы);
  • Освещение (необязательно встраивать в отделку светильники – лучше использовать «переноску»);
  • Лестницу вертикального или ступенчатого типа.

Ступенчатая лестница в яму гаража уменьшает полезную площадь для осмотра, поэтому ее лучше возводить в другой «ветви», идущей сбоку от траншеи. Однако выше этого «острова» придется устраивать отдельную крышку или люк.

Надежная смотровая яма из шифера

Существует еще один способ выкапывания. Он отлично подходит для тех, кто делает это своими руками. Шифер используется для того, чтобы придать нужную форму яме, то есть к роли опалубки.

Как может пригодиться шифер для обустройства:

  • Выкопать яму (это будет только одна часть её) по такому же размеру как у одного шифера (размером с лист);
  • Установить листы на продольных стенах;
  • Поставить доски или брёвна в качестве распорки (что бы каждый конец упирался в противоположную стену);
  • Залить стены крепким раствором бетона.

Выгода такого способа в том, что пока бетон будет просыхать (а на это уйдёт несколько дней) можно начинать копать дальше. Получается, что вы сэкономите достаточно много времени на проведении работ. В этом способе всё так же нужно не забывать о том, что пол следует заливать бетоном как и стены. Некоторые считают, что лучше оставить пол как есть, но стоит знать, что в этом случае влажность будет еще выше, а, следовательно, это еще более пагубно отразится на машине.

Не стоит забывать и о вентиляции. Хорошо проветриваемая яма поможет избежать таких проблем, как излишняя сырость или образование плесени. Вентиляцию также нужно планировать до начала земляных работ.

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

Когда и как вести земляные работы

Основные трудности с постройкой ямы возникают при высоком уровне грунтовых вод. Это вынуждает обеспечивать доступ к тыльной стороне стен для выполнения гидроизоляции. Есть много причин начать земляные работы и устраивать смотровую яму еще на этапе заливки фундамента, хотя это, в принципе, можно сделать когда угодно, даже спустя несколько лет эксплуатации. Просто для устройства опоясывающего гидрозамка может потребоваться демонтаж значительной части пола.

Поэтому предлагаем вам вариант с двухслойной обкладкой стен и устройством гидроизоляции в промежуточном слое. В ином случае пол придется демонтировать на 25–30 см шире коробки ямы, а по завершении кладки стен свободное пространство нужно заполнить измельченной и смоченной глиной.

Если же гидроизоляция монтируется между слоями кладки, в полу вырезается внутренний профиль ямы, плюс 50 мм с каждой стороны. После котлован расширяется на 25 см в каждую сторону, таким образом, твердое покрытие пола как бы «нависает» над стенами и сохраняется. Конечно, если пол набран из штучных материалов вроде кирпича или тротуарной плитки, гораздо проще переложить участок пола вокруг ямы, но в случае с асфальтом или бетонной стяжкой рекомендуется сохранить покрытие.

Котлован под яму копается одинаково как для строящегося гаража, так и для используемого. При чистой ширине ямы 80–85 см котлован выйдет 125–135 см, длина соответствует габариту авто, плюс дополнительные полтора метра для заходной части. Глубина котлована выбирается по собственному росту плюс 35–40 см.

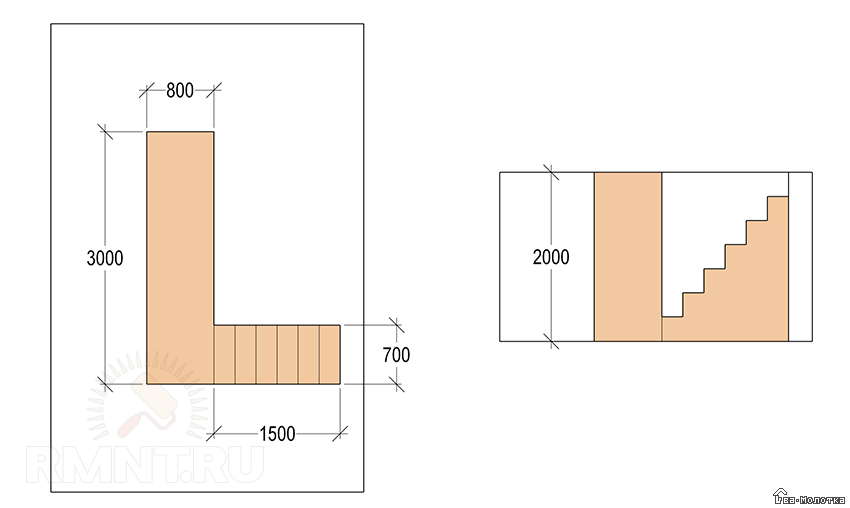

Крайне полезный элемент смотровой ямы — поворотная часть сбоку, где размещены ступени для спуска. Существует мнение, что именно Г-образной формы яма и должна быть изначально: более удобный вход и возможность сократить длину ямы в небольшом гараже.

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

  • гидроизоляционная пленка;
  • ЭППС;
  • стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

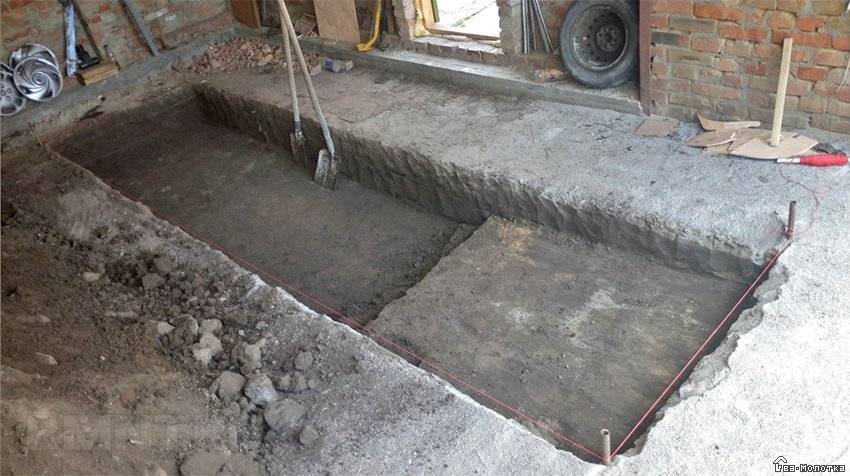

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Материалы для крышки

Сразу стоит сказать, что нет каких-либо четко указанных материалов, которые могут использоваться для создания крышки на яму.

Применять можно практически любые достаточно прочные сегменты, а также конструкции в зависимости от наиболее приемлемых инженерных решений. Вполне можно создать секционную конструкцию, состоящую из металлических рам, или набить деревянный щит, состоящий из доски 35 мм толщиной.

Основной сложностью в выборе материала является баланс между легкостью перемещения конструкции и ее прочностью.

Чем больше вы возьмете полотно, тем легче будет поднимать и убирать перекрывающие панели. Разумеется, прочность конструкции также играет большую роль.

Учитывая, что чаще приходится именно убирать и вновь укладывать перекрывающие щиты, чем полагаться на их прочность, специалисты рекомендуют создавать достаточно облегченную конструкцию.

Неплохой вариант щитов можно сделать из деревянных брусьев 4 на 4 см. По длине такие элементы должны соответствовать расстоянию между торцевыми стенами.

Разумеется, размеры самой крышки самым непосредственным образом зависят от установленной уже рамы. Можно просто нарезать подходящие по типу сегменты и уложить их прямо на уголки рамы.

Если вы применяете деревянные конструкции, в обязательном порядке необходимо обработать их антисептическими средствами и покрыть защитным лаком или краской.

Сборку щита можно осуществить при помощи оцинкованных метизов. Для того, чтобы обеспечить наиболее адекватный контакт внешнего края полотна крышки с самой рамой, обычно вся конструкция обшивается пластиковой либо стальной лентой по периметру.

Разумеется, толщина должна обеспечивать свободную, но достаточно плотную укладку щита. Можно снабдить такую конструкцию пола механизированными системами открывания, сдвигать ее в виде шторки или собирать как жалюзи.
