Данные высоты и ширины проема
Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.
Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.
Для большинства транспортных средств 2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.
Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.
Коротко о главном
Решить какой будет ширина ворот – задача не из лёгких, поскольку она определяется множеством факторов.
Прежде всего, необходимо определиться с расположением ворот. Им необходимо вписываться в окружающее пространство, обеспечивать удобный въезд и безопасность дорожного движения. Ширина створчатых ворот достигает 3 м, раздвижные ворота обычно изготавливают около 4 м шириной, а для складывающихся ворот нет точного значения, поскольку их ширина определяется толщиной, количеством секций. Для гаражных ворот предъявляют особые требования
При расчёте их ширины во внимание принимаются габариты машины. Наиболее приемлемая ширина калитки для забора составляется 1 м
Рекомендуемая ширина ворот для заезда считается ширина в 3,5 – в 4,1 метра.
Как рассчитать откатные ворота
Конструкция откатных ворот надежна, но их монтаж – это ответственный процесс, так как даже небольшие недочеты повлекут серьезные проблемы. Расчет всех параметров желательно доверить специалистам.
Расчет откатных ворот производится на основе следующих технических параметров:
- ширина;
- масса конструкции (вес ворот шириной 5–3.6 м примерно 450–500 кг);
- высота проезда;
- фурнитура.
С учетом полученных данных можно легко произвести расчет своими руками как раздвижных, так и распашных воротных конструкций. Также с учетом габаритов будущих ворот можно рассчитать их приблизительную цену.
Около частного дома
Для чего можно использовать бесплатный онлайн калькулятор расчета ворот согласно их размерам. Эта программа позволяет вычислять приблизительную стоимость с учетом введенных данных.
Ширина изделия
Ширина откатных ворот – это пространство между несущими опорами, когда полотно открыто. Чтобы правильно посчитать ширину, необходимо руководствоваться следующими характеристиками:
- Какие машины будут въезжать на территорию дома – грузовые или только легковые машины.
- Под каким углом будет проезжать авто, особенно грузовые машины.
Схема с размерами
Большинство предприятий по изготовлению сдвижных воротных систем производит стандартную длину. Так, минимальный размер полотна составляет 2250 мм. Некоторые производители предлагают другие габариты, откатные конструкции от 3500 мм.
Максимальная длина откатных ворот также у всех различная. Как правило, она не более 6 метров. Это стандартные размеры конструкций.
На строительных форумах специалисты дают следующие рекомендации: ширина въезда на стоянку делается такой, чтобы во время проезда между зеркалами заднего вида автомобиля и опорными трубами находилось расстояние не менее 45 см. На практике максимальный размер ворот для загородного дома составляет 4 метра.
Схема установки откатной конструкции
Это относится лишь к размеру проема, а не к створке. Ширина створки делается примерно на 400–450 мм больше проема. Иначе во время закрытия створки образуется щель, через которую можно видеть дачный участок под определенным углом.
Высота конструкции
Большинство считает, если высота створки, которая примыкает к забору загородного дома, составляет два метра, то и ее высота должна равняться 2 метрам. Это неверно
Следует обратить внимание на стандартные размеры въездных ворот и такие факторы:
- Например, построена изгородь из профнастила высотой 2 м, при этом профлист не имеет зазора снизу.
- Изготавливая раму створки, многие берут в расчет этот же профнастил, имеющий размер, как и у заборной конструкции – 2 м.
На загородной даче
Так учитывается одинаковая высота профилированного настила, но не берется в расчет, что в случае с ограждением профнастил идет непосредственно от уровня земли и чистый размер составляет 2 м. Однако во время устройства ворот существует одна особенность: низ створки не должен касаться земли, он приподнимается примерно на 10 см.
Максимальный зазор между уровнем земли и створкой можно отрегулировать специальными рычагами, которые стандартно должны идти в комплекте. Ролики прикручиваются к регулировочной планке болтами, которыми можно регулировать высоту в пределах 7–12 см.
Чертеж с указанием ширины и высоты
Также, в отличие от заборной конструкции, профнастил ворот требуется встраивать в профиль сваренной рамы. При этом профиль собирается из профтрубы сечением 4.5х6 см. Так получается высота: 10 + 4.50 + 200 + 4.5 = 216 см.
Но также к полотну снизу крепится балка, которая будет направлять полотно. Она имеет высоту 6 см. Так, с наличием балки, дистанция от уровня земли до верхнего края уже равняется 219 + 6 = 225 см. С учетом вышеописанной схемы верх створки будет на 25 см выше верха заборной конструкции.
Схема каркаса с указанием ширины и высоты
Металлические ворота для гаража: общая информация
Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.
Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.
Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.
Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).
Ниже чертеж ворот гаража из металла (несколько вариантов):
Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.
Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.
Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.
Узнать подробнее о воротах в гараж Вы можете в статье — здесь.
Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.
Железные ворота на гараж — фото:
Установка раздвижных ворот
Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.
Схема для изготовления
От расчета материалов конструкции зависит следующее:
- сколько будет весить откатная конструкция;
- процесс монтажа;
- выбор комплектующих;
- длина и вес противовеса;
- парусность откатной панели.
Заливка фундамента под откатную створку
Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:
- Один фундамент – заливается под закладную.
- Общий фундамент – под закладную и под несущие опоры.
Чертеж с размерами каркаса
Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.
Несущие опоры откатной конструкции
Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.
Ширина и высота
Сборка каркаса по размерам
Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.
Загородный дом
К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.
Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.
Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.
Около дома
Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.
Особенности расчёта откатных ворот
Прежде чем начинать расчет любых ворот (или приступать к проверке цифр от производителя), стоит составить представление о том, что это такое. После чего приступать к подготовке заказа, или самостоятельному изготовлению откатных ворот, ведь это гораздо сложнее, расчёта ворот распашных.
Для начала необходимо разделить весь процесс на несколько стадий.
- Определение ширины и высоты проёма, возможность свободного движения створки для освобождения проезда, принятие решения о том, какой вид ворот будет выбран.
- Определение материала, который будем использовать (на этой стадии можно примерное представление).
- Оценка общего веса конструкции, необходимость сохранить одну створку, или использовать две.
- Подготовка эскиза, или чертежа будущих ворот.
После этого можно производить расчёт конструкции, который должен будет включить в себя главные элементы:
Расчёт высоты и ширины, с учётом сортамента предлагаемых на рынке материалов
Обратите внимание, если доварить трубы, или профиль довольно просто, то раскраивать профнастил, добавляя полосы не только сложно, но и не эстетично
Необходимо учесть ветровую нагрузку, поскольку такой тип ворот предполагает большое полотно. Если у Вас нет данных о силе ветров в своей местности, возьмите этот параметр с запасом.
Для того чтобы упростить задачу, рекомендуем, обратится в компании готовой выполнить такие работы с предварительным заказом, или использовать онлайн калькуляторы для предварительных оценок. Это позволит получить расчёт – черновик, чтобы не делать всю работу с нуля.
Требования к гаражным воротам
СНиП и ГОСТ не регламентируют, сколько метров должны составлять размеры гаража. Приводятся лишь рекомендации и таблицы по характеристике гаражей для автомобилей, удаленность от индивидуального жилищного строительства (ИЖС), а также других соседних построек.
Размеры будут зависеть от вида конструкций:
Чертеж с шириной изделия для гаража
Стандартный размер высчитывается с учетом ширины автомобиля плюс 90 см по обеим сторонам (открывание двери авто) либо в диапазоне 2,6–2,9 м. Для джипов, грузовых машин или микроавтобусов также должна учитываться высота ворот плюс 40 см.
Это оптимальные габариты воротных створок. Такого стандарта придерживаются многие компании, к примеру, Doorhan (Дорхан), Hormann, Алютех.
Эскиз с размерами гаражных створок
Расчет для нескольких автомобилей
В некоторых случаях требуется паркинг для нескольких автомобилей. Если необходимы гаражные ворота двум транспортным средствам, то размеры в этом случае высчитываются так:
Определяется ширина двух авто с расстоянием, которое требуется для открытых дверей между автомобилями и около стенок гаража.
Во время определения высоты берется во внимание рост хозяина гаража плюс 25–35 см. Как правило, верхняя дверная планка расположена на уровне 2,3 м.
Оптимальный размер для гаража
Изготовление гаражных конструкций чаще всего производится без учета размера створок и популярности применяемого материала. Если встала проблема с размером гаражных створок, то стоит выбрать стандартные изделия. Очень большие дверцы начнут со временем проседать под своей тяжестью. Петли провиснут, образуется перекос.
Поэтому, разрабатывая проект и делая чертеж для изготовления гаражных ворот своими руками, нужно исходить из ширины машины и ее открытых дверей.
Чтобы полотно не так быстро деформировалось, в створке делают калитку. Это тем более актуально, если машиной пользуются нечасто. Размер входной двери, как правило, чуть выше среднего роста человека, а зачастую – значительно меньше.
Во время выбора нужно ориентироваться на прочность металла, а также толщину материала. В противном случае возможно провисание створки, на которой находится входная дверь.
Автоматические рольставни чаще всего имеют цельную конструкцию. В этом случае также через время может появиться деформация из-за нестандартного размера. Однако благодаря направляющим рельсам она будет незначительной.
Самые широкие и дорогие конструкции – роллетные и секционные. Цена раздвижных конструкций является самой доступной. Это традиционные ворота, а потому самые популярные. Более подробную информацию о воротах можно прочитать в разделе сайта Vorota.
Как рассчитать откатные ворота
Конструкция откатных ворот надежна, но их монтаж – это ответственный процесс, так как даже небольшие недочеты повлекут серьезные проблемы. Расчет всех параметров желательно доверить специалистам.
На даче
Расчет откатных ворот производится на основе следующих технических параметров:
- ширина;
- масса конструкции (вес ворот шириной 5–3.6 м примерно 450–500 кг);
- высота проезда;
- фурнитура.
С учетом полученных данных можно легко произвести расчет своими руками как раздвижных, так и распашных воротных конструкций. Также с учетом габаритов будущих ворот можно рассчитать их приблизительную цену.
Ширина изделия
Ширина откатных ворот – это пространство между несущими опорами, когда полотно открыто. Чтобы правильно посчитать ширину, необходимо руководствоваться следующими характеристиками:
- Какие машины будут въезжать на территорию дома – грузовые или только легковые машины.
- Под каким углом будет проезжать авто, особенно грузовые машины.
Схема с размерами
Большинство предприятий по изготовлению сдвижных воротных систем производит стандартную длину. Так, минимальный размер полотна составляет 2250 мм. Некоторые производители предлагают другие габариты, откатные конструкции от 3500 мм.
Максимальная длина откатных ворот также у всех различная. Как правило, она не более 6 метров. Это стандартные размеры конструкций.
Виды профлиста
На строительных форумах специалисты дают следующие рекомендации: ширина въезда на стоянку делается такой, чтобы во время проезда между зеркалами заднего вида автомобиля и опорными трубами находилось расстояние не менее 45 см. На практике максимальный размер ворот для загородного дома составляет 4 метра.
Схема установки откатной конструкции
Это относится лишь к размеру проема, а не к створке. Ширина створки делается примерно на 400–450 мм больше проема. Иначе во время закрытия створки образуется щель, через которую можно видеть дачный участок под определенным углом.
Высота конструкции
Большинство считает, если высота створки, которая примыкает к забору загородного дома, составляет два метра, то и ее высота должна равняться 2 метрам. Это неверно
Следует обратить внимание на стандартные размеры въездных ворот и такие факторы:
- Например, построена изгородь из профнастила высотой 2 м, при этом профлист не имеет зазора снизу.
- Изготавливая раму створки, многие берут в расчет этот же профнастил, имеющий размер, как и у заборной конструкции – 2 м.
На загородной даче
Так учитывается одинаковая высота профилированного настила, но не берется в расчет, что в случае с ограждением профнастил идет непосредственно от уровня земли и чистый размер составляет 2 м. Однако во время устройства ворот существует одна особенность: низ створки не должен касаться земли, он приподнимается примерно на 10 см.
Максимальный зазор между уровнем земли и створкой можно отрегулировать специальными рычагами, которые стандартно должны идти в комплекте. Ролики прикручиваются к регулировочной планке болтами, которыми можно регулировать высоту в пределах 7–12 см.
Чертеж с указанием ширины и высоты
Также, в отличие от заборной конструкции, профнастил ворот требуется встраивать в профиль сваренной рамы. При этом профиль собирается из профтрубы сечением 4.5х6 см. Так получается высота: 10 + 4.50 + 200 + 4.5 = 216 см.
Но также к полотну снизу крепится балка, которая будет направлять полотно. Она имеет высоту 6 см. Так, с наличием балки, дистанция от уровня земли до верхнего края уже равняется 219 + 6 = 225 см. С учетом вышеописанной схемы верх створки будет на 25 см выше верха заборной конструкции.
Схема каркаса с указанием ширины и высоты
Ширина и проем: определение оптимального размера
Многие компании по производству откатных ворот предлагают линейку типовых размеров. Так, минимальная ширина откатных ворот некоторых фирм составляет 2,25 м. Есть изготовители, которые готовы предложить другие варианты. Максимальная ширина тоже у всех разная.
При заказе ворот замерщик прибывает на объект и выясняет размеры проема для откатных ворот и др. нюансы будущей конструкции. К примеру, старая модель «Жигулей» имеет ширину около полутора метров, но для комфортного заезда необходимо больше места, хотя бы по 20-25 см с каждой стороны. Намного больше потребуется проем для заезда грузовой машины или микроавтобуса.
Критерии, влияющие на ширину полотна откатных ворот:
- Габариты автомобиля.
- Ширина проема – конструкция должна быть длиннее на 2 м.
Даже если у вас узкая машина, не стоит делать проем впритык, может понадобиться, чтобы во двор заехала другая машина, нужен небольшой запас.
Устройство ворот. Подготовительный этап
На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:
- установка столбов – опор;
- сооружение фундамента;
- подготовка полотна и других частей конструкции;
- монтаж.
Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.
Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.
Параметры откатных ворот: как рассчитать размеры конструкции?
Клиенты компании АБ-Профи часто задают вопрос о стандартных размерах откатных ворот. В отличие от многих других сфер производства, в которых официально утверждены типоразмеры, при изготовлении полотна откатных ворот специалисты руководствуются исключительно техническими характеристиками проема, габаритами автотранспорта и особенностями земельного участка.
Предлагаемая вам информация носит ознакомительный характер, чтобы вы имели представление о том, что именно влияет на размеры полотна откатных ворот и выбор комплектующих.
Ширина и проем: определение оптимального размера
Многие компании по производству откатных ворот предлагают линейку типовых размеров. Так, минимальная ширина откатных ворот некоторых фирм составляет 2,25 м. Есть изготовители, которые готовы предложить другие варианты. Максимальная ширина тоже у всех разная.
При заказе ворот замерщик прибывает на объект и выясняет размеры проема для откатных ворот и др. нюансы будущей конструкции. К примеру, старая модель «Жигулей» имеет ширину около полутора метров, но для комфортного заезда необходимо больше места, хотя бы по 20-25 см с каждой стороны. Намного больше потребуется проем для заезда грузовой машины или микроавтобуса.
Критерии, влияющие на ширину полотна откатных ворот:
- Габариты автомобиля.
- Ширина проема – конструкция должна быть длиннее на 2 м.
Даже если у вас узкая машина, не стоит делать проем впритык, может понадобиться, чтобы во двор заехала другая машина, нужен небольшой запас.
Определение высоты
При расчете высоты конструкции необходимо учесть следующие основные параметры:
- Дорожный просвет, на него влияет величина комплектующих – несущей балки и роликов, в среднем он составляет 100-160 мм;
- Трубы внешнего и внутреннего каркасов (высота).
Таким образом, к величине дорожного просвета необходимо добавить высоту направляющей и размеры элементов каркаса.
Размеры откатных ворот из профнастила рассчитываются аналогичным образом.
Размеры комплектующих
Рекомендуемая ширина противовеса откатных ворот составляет 40% от суммы ширины проема и 20 см. Не стоит его делать больше, так как это утяжелит конструкцию, а также приведет к увеличению затрат материалов.
Размер швеллера для откатных ворот подбирают в зависимости от массы. Для небольших ворот, масса которых не превышает 400 кг, подойдет продукцию с шириной от 16 мм. Мощная конструкция нуждается в более крепких комплектующих.
Ширина швеллера бытовых откатных ворот может достигать 20 мм. Рекомендованная длина – 0,5 от ширины проема. Учтите, что приведенные характеристики лишь приблизительны, при расчете конструкции специалист учтет все нюансы и предложит оптимальный вариант.
Выбор роликов
Удобнее всего приобретать набор комплектующих для откатных ворот. При выпуске роликов компании не придерживаются строго установленных стандартов, а значит, при покупке направляющих конкретного бренда вам будет необходимо приобрести ролики этой же торговой марки.
Основной параметр, на который необходимо обратить внимание при покупке роликов – их нагрузочная способность. Если ширина полотна не превышает 4 м и оно не оснащено массивными декоративными элементами, предположительно вес конструкции будет до 400 кг
Традиционно производители указывают предельную длину воротного полотна
Если ширина полотна не превышает 4 м и оно не оснащено массивными декоративными элементами, предположительно вес конструкции будет до 400 кг. Традиционно производители указывают предельную длину воротного полотна.
Ролики – один из самых важных элементов откатных ворот, так как на них ежедневно оказывается значительная нагрузка
При сравнивании разных моделей обращайте внимание не на стоимость, а на качество
Комплекты для откатных ворот классифицируют по нагрузочной способности и ширине полотна ворот:
- Малые комплекты, рассчитаны на воротное полотно, длина которого не превышает 4 м, а масса – 400 кг.
- Средние комплекты, длина ворот не более 6 м, вес – до 600 кг.
- Большие – применяют для установки массивных конструкций длиной более 6 м, масса которых превышает 600 кг.
Фундамент откатных ворот
Рекомендуемые размеры фундамента под откатные ворота – от 1,5 м в глубину и более в зависимости от климатических особенностей региона. Зависит она преимущественно от массы полотна вместе с другими элементами конструкции, а также от точки промерзания.
Оптимальная длина фундамента должна составлять приблизительно половину от ширины проема. Если вы уменьшите глубину, велика вероятность, что основание «поведет», оно перестанет выполнять свою основную функцию. Рекомендуемая ширина фундамента – приблизительно 60 см.
Сборка каркаса створки
Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.
Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).
После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.
Секционные ворота.
Ворота этого типа делятся на две большие группы – бытовые и промышленные. Промышленные ворота могут быть любого размера, все узлы и детали усиленны по сравнению с бытовыми. Конструкцией предусмотрена возможность установки практически в любой проем. Так же возможно управление как вручную, так и с помощью автоматики. Ширину обычных ворот в гараж лучше делать не менее 2,4 метра, а лучше 2,5 или 2,75. При определении высоты проема нужно учитывать, что при ручном подъеме нижняя сендвич-панель ворот, в открытом положении будет торчать на 100-130мм. В случае автоматического управления, привод утягивает полотно ворот, и высота проема не уменьшается. Не стоит делать проем ниже 2125мм, такие ворота будут не удобны, при этом цена может даже увеличиться. Ниже преведена таблица с ценами на комплекты ворот которые есть в наличии на складе. Остальные размеры доступны со сроком поставки 10 дней.

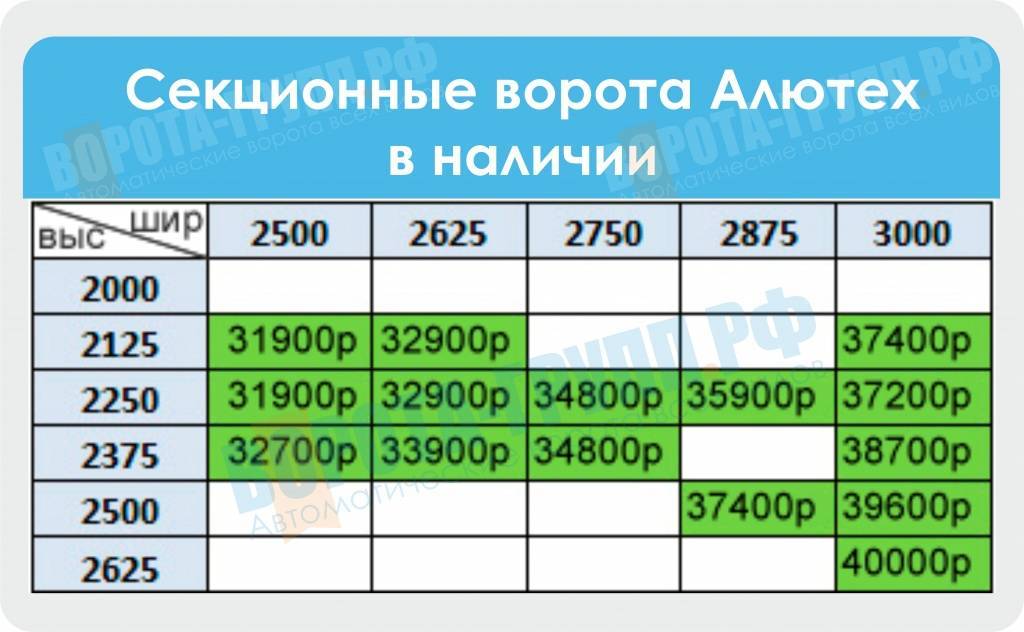

Популярные размеры комплектов ворот Алютех (Белоруссия) в наличии.

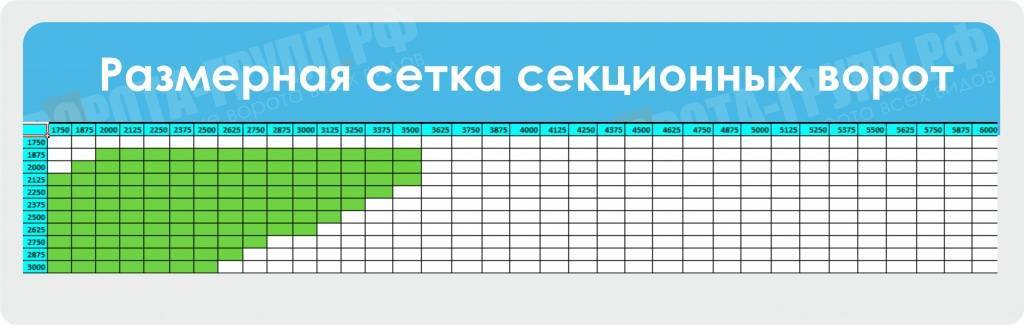

Полная размерная таблица секционных ворот Алютех. Ширина до 6м, высота до 3м. Зеленым выделены ворота с пружинами растяжения, белым с торсионными пружинами.
Заключение.
Начиная строительство, не лишним будет проконсультироваться у специалистов о наиболее оптимальных для Вас размерах ворот. Консультация наших специалистов позволит Вам избежать лишних переплат, упростит установку ворот, позволит гармонично вписать ворота в архитектуру вашего дома. Мы всегда рады помочь вам по телефону, или проконсультируем вас в нашем офисе.
Практичность заезда
Грамотный выбор места положения ворот во многом определяется тем, насколько удобным будет въезд
Важно учесть, кому принадлежит дорога около участка, дабы ворота не помешали движению и заезду с соседних участков, обеспечивается ли безопасность во время движения. На удобство въезда влияет расположение дороги перед домом
На этапе выбора конструкции ворот не стоит останавливать на воротах, которые открываются наружу, поскольку это может затруднить движение других автомобилистов.
Следующий фактор, влияющий на практичность установки ворот, – наименьший радиус поворота. Если въезжает легковой автомобиль, то поворотный радиус равен пять или шесть метров, в случае с грузовой машиной он будет равен шесть – семь метров.
Величину радиуса определяют при повороте автомобиля, отсчёт ведут от выпирающей части машины. Когда между воротами и проезжей частью остаётся зазор, величина которого сравнима с радиусом поворота автомобиля или больше него, тогда при проезде остаётся пространство по разные стороны от машины для створ.
Хорошо, если вопросы «как» и «зачем» – это просто шутка
Если зазор не превышает радиус поворота, тогда заезжающему автомобилю нужно двигаться под углом, при таком движении он может тереться о бордюр и получить повреждения или царапины. Во избежание таких ситуаций рекомендуется выбирать большую ширину въездных ворот, которая будет составлять три–три с половиной метра.
Однако если для въезда на участок возникает необходимость пересекать ось проезжей части, тогда такого расстояния окажется мало. В подобных ситуациях предлагают расположить въездные ворота на участке немного глубже (примерно на метра или полтора).
Почему проведение расчетов важно: обоснованное мнение
При изготовлении ворот с откатным механизмом (на рейке, консоли или балке) не стоит полагаться на «наметанный глаз мастера». Необходимость проведения расчетов размеров откатных ворот обоснована тем, что мастер будет иметь черновик, содержащий все размерные параметры изготавливаемой конструкции.
Независимо от вида откатных ворот изготавливать чертеж и эскиз обязательно. Это можно сделать самостоятельно при наличии элементарных знаний, а можно воспользоваться примерами, которые предлагает большое количество интернет-ресурсов. Также можно использовать специальные программы, которые создадут чертеж или трехмерное изображение будущей конструкции. Если же вы не уверены в собственных знаниях или не имеете достаточно времени для создания чертежа в специальной программе, то стоит предоставить эту работу профессионалам.
Калитка
Различают 2 типа калиток: отдельностоящие и встроенные в общее полотно забора или ворот.
Ворота с калиткой для частного дома практически обязательны, поскольку не целесообразно открывать всю конструкцию по несколько раз в день для прохода жильцов дома и их гостей. Это значительно снижает срок безремонтной эксплуатации конструкции.
Открываться они могут либо во двор, либо наружу. Стандартные размеры калитки частного дома составляют 2 м в высоту и 1,2-1,3 м в ширину.
Особенности монтажа ворот с калиткой своими руками
Существует несколько принципиальных моментов для обустройства ворот с калиткой:
- понадобится наличие специфической строительной техники для монтажа опорных стоек и каркаса (бетономешалка, болгарка, сварочный аппарат);
- следует рассчитать оптимальные размеры и выбрать материал;
- для калитки нужны дополнительные детали – 2 горизонтальные перекладины и раскос;
- собирают калитку отдельно, а потом вешают на опоры.
Вам будет интересно: Популярные проекты двухэтажных домов 10 на 10: принципы грамотной планировки
Не стоит нагромождать полотно ворот коваными элементами без дополнительного укрепления фиксаторов жесткости.
Плюсы и минусы откатных ворот
Главное достоинство – независимо от ширины сдвижных ворот, их можно открыть без каких-либо усилий. Полотно будет сдвигаться вбок, за счёт чего отсутствует необходимость в широкой подъездной площадке.
Достоинства конструкций:
- Самопроизвольное открытие исключается даже при наличии сильных порывов ветра.
- В нижней части имеется просвет, который исключает попадание грязи и влаги внутрь механизма.
Недостатки:
- Боковое пространство для отката ворот, должно составлять не менее 1,5 метров.
- Для самостоятельного изготовления понадобится некоторый опыт и много свободного времени.
Особенности проектирования конструкции
Откатные ворота
Чем больше ширина откатных ворот, тем удобнее совершать въезд на дачный дворик. Однако от размера напрямую зависят такие показатели, как цена, сложность монтажа и величина необходимого для работы свободного пространства. Нет смысла выполнять лишние действия и переплачивать за огромные откатные ворота, размеры которых не соответствуют потребностям. Специалисты рекомендуют отталкиваться от разумного и безопасного минимума.
Показатели для расширения въездного проема:
- крупные габариты транспортного средства (грузовой автомобиль, микроавтобус);
- узкая дорога вдоль забора;
- крутой поворот сразу после въезда, если перед ним стоит коттедж или дачный домик;
- наличие широкой парковки для гостей, перед которой нужно маневрировать.
В расчет нужно брать и технические показатели, которые определяют тип сооружения и используемые для его строительства материалы.
Оптимальная ширина и высота
Проводя расчет ширины и высоты проема для проезда автомобиля, необходимо учитывать:
- габариты автомобиля: его ширина с учетом боковых зеркал, бамперов и высота с багажником и грузом, если таковой предполагается перевозить;
- возможность модернизации машины или приобретение новой, с отличными от предыдущей параметрами;
- особенности подъездной дороги: расположение гаража выше или ниже уровня почвы, угловой поворот, выезд на общественную дорогу и обзор;
- конструктивные особенности разных дверных механизмов, расстояния до потолка и стен, для крепления полотен;
- размерная сетка от разных производителей.
Внимание! Нежелательно полагаться на средние значения. При возможности следует учесть как можно больше факторов, определяющих размеры проема
Не стоит забывать, что рамы его существенно сузят.
Стандартная
Главная задача – сделать ворота такими, чтобы машина свободна проехала, и оставался зазор с обеих сторон. Для этого прибавляют по 20-30 сантиметров с каждой стороны к ширине автомобиля. Если минимальный размер легкового автомобиля – 1,8-2,0 метра, то проем должен быть около 2,4-2,6 метра, а оптимальная ширина на одну машину – 2,5 метра. Это наиболее ходовой размер для всех производителей гаражных ворот.
Самые популярные размеры для разных типов ворот в метрах:
- распашные – 4,0х2,0;
- секционные – 2,25х2,0;
- рулонные – 4,0х2,7;
- откатные – 3,0х1,9;
- поворотные – 2,4х2,2.
Минимальная
В случае необходимости сэкономить место автовладельцам важно высчитать минимальные параметры, позволяющие припарковать машину в гараже. Для мотоцикла можно оставить проем 1,8 метра
Для легкового авто, в случае прямого и ровного подъезда, минимальная ширина – 2,0 метра.
Максимальная
По ширине и высоте нет максимальных пределов. Эти параметры ограничиваются только потребностями и возможностями производителей, особенностями используемых механизмов открытия/закрытия ворот. Выпускают ворота стандартного типа, максимальной высоты до 3,08 метра и шириной 6,0 метров. На заказ возможно изготовление полотен больших габаритов.
