Делаем тёплый пол в гараже: какой утеплитель выбрать?

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Общие принципы

Начнем с нескольких полезных советов общего характера.

При выборе способов утепления и отопления стоит вспомнить СНиП 21-02-99 “Стоянки автомобилей”, согласно которому рекомендованная температура для гаража – +5С. Чем теплее внутри гаража, тем больше влаги будет конденсироваться на поверхности кузова заехавшей в него с мороза машины, тем быстрее сгниет кузов.

Однако есть простое и дешевое решение – застелить досками любой толщины бетонный пол без лаг. Пол станет заметно теплее; уборка под настилом или замена сгнившей доски тоже не составит проблем.

Простой дощатый настил по бетону – очень простое и довольно эффективное утепление.

  • Из популярных и доступных пород древесины идеальный выбор для настила – лиственница. Она не поддается гниению даже в сырости.
  • Разумный минимум толщины стяжки поверх утеплителя – 100 миллиметров. Стяжка заливается с минимальным уклоном в сторону двери гаража: в этом случае мы обеспечим нормальный сток воды при мытье автомобиля.
  • Армирование выполняется сеткой толщиной от 5 миллиметров или арматурой диаметром от 8 миллиметров. Цена сетки несколько выше по сравнению с арматурой; однако в этом случае мы избавляемся от затрат времени на вязку армирования. Размер ячейки – 15-20 сантиметров.
  • Под стяжку, как и в любом другом случае, закладывается не склонный к деформации утеплитель. В случае гаража инструкция особенно важна: как уже сказано, масса автомобиля весьма значительна по сравнению с нагрузкой в жилых помещениях.
  • Гигроскопичные утеплители по очевидной причине надежно гидроизолируются сверху и снизу. Впрочем, лучше вообще воздержаться от их применения: полностью предотвратить попадание в толщу минеральной ваты на полу воды почти невозможно.

Минеральная вата подходит для утепления стен, а вот на полу защитить ее от влаги почти невозможно.

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

  • терморегулятор;
  • термодатчик;
  • УЗО;
  • провод для заземления;
  • крепежи;
  • рулетка;
  • кусачки;
  • уровень;
  • перфоратор;
  • набор отверток;
  • канцелярский нож;
  • цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
  • полиэтиленовая пленка для гидроизоляции;
  • материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
  • армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка

Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку


Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

  1. Сделать разметку на утеплителе.
  2. Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
  3. Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
  4. Контуры размещать параллельно, максимальный угол сгиба провода 90°.
  5. Закрепить монтажную коробку и терморегулятор.
  6. Подвести силовой кабель и заземление.
  7. В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
  8. Проверить работоспособность системы.

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Утепление электрического теплого пола

Оптимальным вариантом утепления своими руками теплого пола в гараже считается пеноплекс или полистирол. Для качественной теплоизоляции материал должен иметь толщину 3-8 см, которая определяется суровостью климата местности. Например, изоляция толщиной 3 см может использоваться в регионах, где температуры воздуха не бывает ниже -150С. Если в регионе наблюдаются суровые зимы, то лучше использовать материал толщиной до 8 см.

LOGICPIR Пол от ТЕХНОНИКОЛЬ

Инновационный продукт LOGICPIR от компании ТЕХНОНИКОЛЬ

Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытоячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря чему у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.

Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются и проклеиваются по швам алюминиевым скотчем. Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.

Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих и влажных помещениях частных домов и квартир, производственных комплексов, местах общественного назначения (офисах, банных комплексах и т.д.).

LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.

Преимущества плит LOGICPIR Полы

Для монтажа утеплителя требуется строительный нож, метровая линейка, самоклеящаяся демпферная лента из вспененного полиэтилена и алюминизированный скотч. Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.

Выполнить укладку под силу любому человеку. Утеплитель легко режется и отличается очень небольшим весом.

Пошаговая инструкция по монтажу плит LOGICPIR Пол

Подготовительный этап заключается в измерении площади утепляемого помещения и расчета необходимого количества плит.

Габариты плит с L-кромкой (длина х ширина, мм):

  • 1185х585;
  • 1190х590.

Плита теплоизоляционная Logicpir Полы L

Плиты с плоским торцом производятся в одном типоразмере 1200х600 мм, но при необходимости возможно по согласованию изготовление PIR-плит других размеров.

Чтобы узнать количество плит, необходимо воспользоваться формулой:

S общ. (общая площадь утепления) / S плит. (площадь одной плиты).

Полученное значение остается разделить на количество единиц утеплителя в одной пачке и округлить в большую сторону, именно столько упаковок потребуется для утепления помещения.

Упаковка утеплителя LOGICPIR Полы

Следующий шаг подготовительного процесса — очистка поверхности от строительного мусора, пыли, жирных и масляных пятен, следов краски и штукатурки. Трещины чернового пола необходимо заблаговременно заделать ремонтным раствором, после полного высыхания которого можно приступать к монтажу

Первый этап — фиксация демпферной ленты по периметру помещения. Рекомендуемая толщина ленты 8-10 мм, ширина — 50 мм для прямых участков и 100 мм для угловых.

Этап второй — укладка PIR-плит со смещением торцевых стыков в рядах и проклейка стыков алюминиевым скотчем для создания непрерывного герметичного слоя. Вокруг коммуникаций, где затруднен плотный подгон утеплителя, рекомендуется наносить клей-пену также с последующей герметизацией скотчем.

Герметизация стыков плит

На этом монтаж утеплителя завершен. Следующий этап работ — устройство стяжки по мокрой либо сухой технологии.

  1. Цементно-песчаные стяжки заливаются слоем 40 мм с обязательным армированием.
  2. Сборные стяжки представляют собой настил из двух слоев листовых материалов (ГВЛ, ГКЛ, фанера, ДСП, ЦСП), уложенных со смещением стыков и зафиксированных саморезами.

Нагревательные элементы укладываются либо под стяжку (электро-водяные и жидкостные системы), либо поверх стяжки в слой плиточного клея (кабельные теплые полы) или под напольное покрытие (инфракрасные маты).

Финишный этап — укладка напольного покрытия в соответствии с личными предпочтениями (паркетная доска, ламинат, керамогранит и т.д.).

С плитами LOGICPIR Полы тепло от нагревательных элементов рассеивается целенаправленно вверх, обеспечивается равномерное отопление помещения и стабильно благоприятный микроклимат. Отсутствие нежелательных утечек тепла позволяет понижать температуру нагрева теплоносителя или нагревательных элементов для экономии расходов, но без ущерба для комфорта.

Плюсы и минусы тёплого пола в гараже

Прежде чем решиться на монтаж тёплого пола в гараже, нужно тщательно оценить все «за» и «против» этого мероприятия. Рассуждая логически, плюсы и минусы необходимо искать, применительно к конкретной ситуации. ТП в гараже, расположенном в южном регионе с минимумом снежных осадков и минусовых температур, будет иметь совершенно другие показатели эффективности, чем та же конструкция в Сибири или северной климатической зоне.

Главный недостаток ТП в гараже

После того как замёрзшая машина заедет в гараж с ТП, начнётся процесс таяния снега и стекания грязи. Любой автомобиль имеет полости, поверхности которых недоступны для обработки антикоррозийными составами. Но эти отверстия вполне проницаемы для влажного воздуха.

Под воздействием нагрева снизу вода начнёт испаряться и конденсироваться на всё еще холодных деталях авто. Пока ТП прогреет днище и прочие металлические элементы машины, влага успеет оказать свое пагубное воздействие. По этой причине многие автовладельцы уверены в том, что для обогрева гаража лучший вариант – тепловые конвекторы и качественная приточно-вытяжная вентиляция.

Что такое натоп

Существует такое понятие, как «натоп». Он представляет собой прогрев стен, перекрытий и других поверхностей помещения. Только после этого начинает стабильно повышаться температура воздуха, и интенсивность натопа снижается. При подсчёте требуемой мощности ТП обязательно учитывают теплоёмкость материалов, из которых возведены стены и перекрытия.

Другие минусы ТП в гараже

При непродуманном устройстве ТП в гараже возможны и другие неприятности:

  1. Вода, стекающая с машины и от растаявшего снега, будет подтекать к металлическим воротам, за которыми минусовая температура.
  2. С внешней стороны ворот неизбежен нарост изморози.
  3. Металлические детали ворот и калитки могут примерзать друг к другу.
  4. Испарившаяся влага, находящаяся в воздухе, будет конденсироваться на холодных элементах конструкции гаража, образуя оледенение.

Преимущества


Преимуществ у тёплого пола в гараже несравнимо больше, чем недостатков

  1. Стабильное поддержание положительной температуры.
  2. Большая площадь теплоотдачи, что повышает эффективность обогрева.
  3. Равномерное распределение тепла.
  4. Экономия расходов на электричество при монтаже водяного пола.
  5. Возможность дистанционного управления, при условии монтажа соответствующей автоматики.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

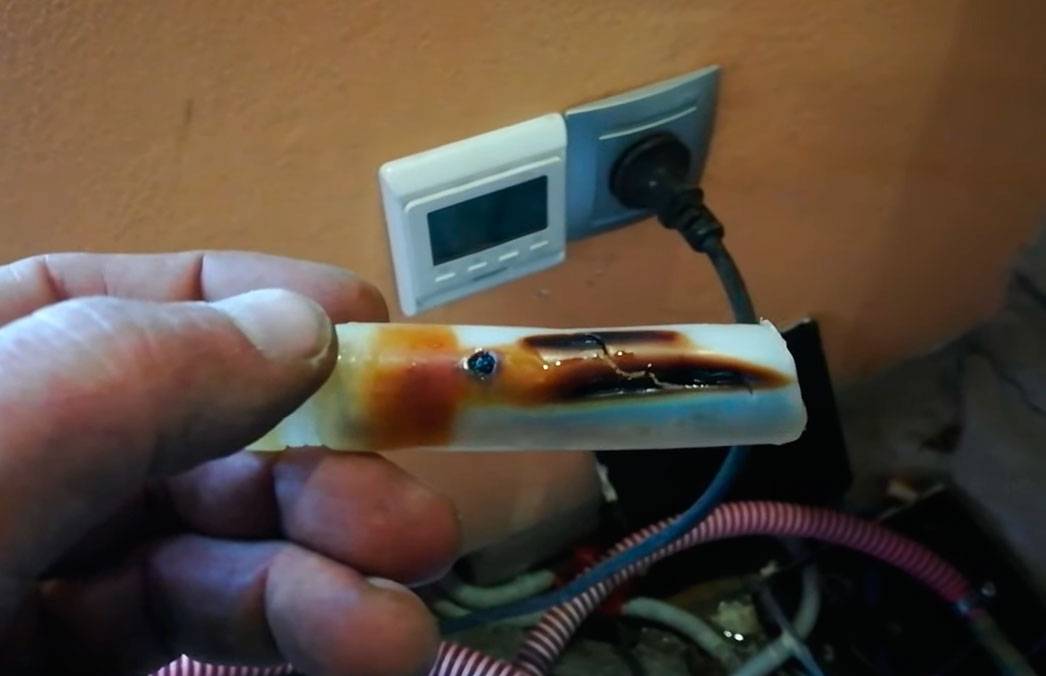

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Техника безопасности

При обустройстве теплого пола нагревательные элементы прячут в пол, что повышает уровень безопасности

Для ее поддержания важно помнить о ряде факторов:

  1. Выравнивать основание для системы.
  2. Тщательно герметизировать все стыки.
  3. Правильно подключать систему к коллектору, при нехватке личного опыта стоит проконсультироваться со специалистом.
  4. Использовать сертифицированные материалы.
  5. Электрический теплый пол нельзя проверять путем подачи напряжения. Контроль осуществляют замером сопротивления греющего провода и сверкой с данными производителя.

Замечание! При заливке бетонного основания важно делать толщину плиты не менее 10 см. Для увеличения прочности следует использовать пластификаторы и присадки

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Какое покрытие стелить для лучшей теплоотдачи

Полы в автосервисе или личном гараже должны не только выдерживать большой вес, но и обеспечить высокие показатели теплоотдачи. Некоторые виды напольного покрытия, хотя и отличаются прочностью, не могут использоваться из-за низкой теплопроводности. Так следует избегать керамогранита, и изделий из натурального камня.

Оптимальным решением при подогреве пола гаража водяным отоплением будет уложить обычную керамическую плитку, либо сделать наливное покрытие. Толщина слоя в наливных полах составляет около 3-5 мм. Сверху покрытие можно вскрыть защитной водоэмульсионной краской.

Если принимается решение об облицовке полов плиткой, для монтажа следует использовать специальный клей и затирку. Затирать швы можно не ранее чем через 2-3 суток после укладки. Полная нагрузка на плитку допускается через 6-7 суток.

Современные системы тёплого водяного отопления полов могут укладываться и под керамогранит. Но для большей эффективности лучше всего остановить свой выбор на других видах покрытия.

Какие инструменты и материалы понадобятся

Конструкция теплого пола напоминает слоеный пирог. Для его сооружения потребуются:

  • песчано-цементная смесь;
  • арматурная сетка толщиной 8-10 миллиметров, с ячейками 15х15 сантиметров;
  • трубы и котел или электрокабель и инфракрасная пленка;
  • набор пластиковых хомутов и подпорок для фиксации отопления;
  • гидро- и теплоизолятор (плотная пленка, рубероид, армированная фольга и другие подобные материалы);
  • покрытие чистового пола: дерево, плитка, окрашивание.

Рекомендуем: Деревянные окна своими руками — чертежи, пошаговая инструкция, технология

Из инструментов необходимы: бетономешалка, уровень, маяки, правило и другой подручный инструмент. Желательно перед укладкой сделать чертеж разводки труб или проводов

Важно, чтобы машина не проезжала по местам укладки кабеля
