Тёплый пол в гараже своими руками

Заливка чистовой стяжки

Заливать чистовую стяжку можно только при условии отсутствия дефектов системы. Перед непосредственной заливкой контур заполняют теплоносителем, но не нагревают его. Специалисты рекомендуют поддерживать температуру в контуре на уровне температуры воздуха в помещении. Заливка стяжки при нагретой жидкости в системе является нарушением правил техники безопасности.

Готовые составы для стяжки теплого пола чаще всего могут использоваться при температуре выше 0 градусов. Поэтому следует приобретать стяжку, которая оптимально подходит для определенных условий. Об этом можно узнать на упаковке от производителя

Кроме того важно запомнить, что повышать температуру в помещении можно любым способом за исключением использования системы «теплый пол»

Высота стяжки подбирается для каждого случая индивидуально, хотя ее толщина может быть одинаковой для электрического теплого пола или водяного контура. Включать систему можно только после полного застывания стяжки.

Водяная система «теплый пол» в гараже

Водяной теплый пол в гараже считается более экономичным вариантом обогрева, но для его функционирования требуется установить котел или врезаться в имеющуюся в доме систему отопления. Именно этот факт делает процесс монтажа более сложным и затратным в материальном плане.

Однако сделанные своими руками теплые водяные полы считаются выгодными, так как не требуют больших расходов на электроэнергию по сравнению с электрическим теплым полом.

Устанавливать котел рекомендуется при невозможности использования других вариантов, что объясняется большими финансовыми вложениями.

При составлении проекта следует уделить внимание схеме подключения теплого пола к общему контуру отопления и правильно определить расположение распределительного узла. Также в процессе решения задачи, как сделать теплый пол в гараже, необходимо рассчитать длину труб в соответствии с площадью гаража и подобрать насос соответствующей мощности для безупречной работы системы

При подключении к системе радиаторного отопления следует учитывать слишком высокую температуру рабочей среды в контуре. Чтобы снизить этот параметр, выполняют установку смесительного узла. Здесь нагретый теплоноситель будет смешиваться с охлажденной жидкостью, которая прошла через всю систему. При использовании отдельного котла для системы «теплый пол» можно регулировать температурные значения прямо на котле.

В состав распределительного узла входят смесительный узел, коллекторная группа и насос для принудительной циркуляции теплоносителя. Все это размещается в распределительном шкафу, который можно приобрести в любом специализированном магазине. При этом можно выбрать шкаф определенной мощности, собранный и проверенный на предприятии-изготовителе. Выбранный шкаф устанавливают в наиболее подходящем месте и подключают его к общей отопительной системе. После этого теплый пол подключают к коллекторной группе.

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

Особенности теплоизоляции пола гаража

Самый простой вариант утепления пола помещения – укладка теплоизолирующих материалов в процессе строительства. Выбор утеплителей, перечень работ должен согласовываться на этапе проектирования.

Если же гараж активно используется и было принято решение о дополнительной теплоизоляции, реализовать задуманное будет несколько сложнее.

Необходимость утепления пола гаража обусловлена требованиями к хранению автомобиля

Чтобы обеспечить работоспособность машины и продлить срок его службы, минимизировать затраты на ремонт, важно поддерживать температуру воздуха в гараже на уровне +5 °С. Планируя утепление пола гаража, стоит учесть, что в процессе проведения работ могут возникнуть сложности, среди которых:

Планируя утепление пола гаража, стоит учесть, что в процессе проведения работ могут возникнуть сложности, среди которых:

Выбор материалов. Огромное разнообразие утеплителей, представленных на рынке, обеспечивает возможность решить задачу любой сложности. Однако самостоятельно сделать выбор бывает непросто. Перед покупкой изучите виды утеплителей, их эксплуатационные характеристики.
Порядок проведения работ. Утепление гаража не требует глубоких профильных знаний или наличия дорогостоящих профессиональных инструментов. Однако технология работы с деревянным и бетонным полом отличается.
Стоимость. На первый взгляд, кажется, что утепление гаража не потребует серьезных вложений. На практике у автовладельцев не всегда получается учесть все расходы. Чтобы работа по утеплению пола гаража не остановилась, стоит перед началом закупить все необходимые материалы.

Планируя заняться утеплением пола гаража, важно сначала изучить теоретический материал, спланировать все этапы, купить материалы, и только потом браться за дело

Что ещё нужно знать про монтаж теплого пола в гараже?

Вне зависимости от того, какой был выбран теплый пол, гараж также потребуется подготовить, иначе эффект от подогрева будет минимален.

За счет теплоизоляции удается получить:

дополнительную защиту от сквозняков;
более мягкий перепад температур;
защиту примерзания деталей автомобиля.

Отсутствие теплоизоляции не только сведет на нет работу отопительной системы, но и способно навредить самому автомобилю. Разница температур может быть причиной образования небольшой наледи или конденсата. За счет этого риск появления коррозии значительно возрастает.

Перед тем, как делать теплый пол в гараже своими руками, нужно провести все необходимые коммуникации

Особое внимание должно уделяться проводке, так как часто гараж – удаленная постройка и обнаружить начинающийся пожар или другие проблемы сразу не выйдет

Если у мастера нет опыта, то можно посмотреть в сети, как делать теплый пол в гараже своими руками: видео такого плана распространяются на тематических каналах и форумах.

Грамотный подход к монтажу теплых полов – это не только залог целости и сохранности железного друга, но и существенная экономия на ремонте автомобился и лекарствах от простуды и болей в спине. Вне зависимости от выбранного типа теплых полов, комфорт во врем пребывания в гараже обеспечен.

При наличии отопления в гараже обеспечиваются наилучшие условия хранения автомобиля, облегчается запуск двигателя в зимнее время, и сокращается время его прогрева.

Особенно порадует отопление тех автолюбителей, кому подолгу приходится здесь что-либо ремонтировать или изготавливать.

Сегодня самым эффективным способом обогреть помещение считается устройство внутрипольного подогрева. Давайте посмотрим, что собой представляет теплый пол в гараже и как можно сделать его самостоятельно.

Особенности технологии монтажа водяного теплого пола

Теперь изучим последовательность работ при монтаже водяной отопительной системы.

Подготовка основания

Если напольное покрытие в гараже имеется, его придется удалить. Поверхность чернового пола выравнивается, для чего в большинстве случаев заливают дополнительную стяжку.

Закончив этот этап, выполняется укладка теплоизоляционного материала, толщина которого должна быть не менее 30 мм. Рекомендуемая плотность утеплителя – 35 кг на метр. Лучше всего для этого подходя полистирол либо пеноплекс. Можно приобрести специальные утеплительные маты, снабженные фиксаторными устройствами.

Уложив утеплитель, по всему гаражному периметру прокладывается демпферная лента, предназначенная для компенсирования тепловых расширений стяжки.

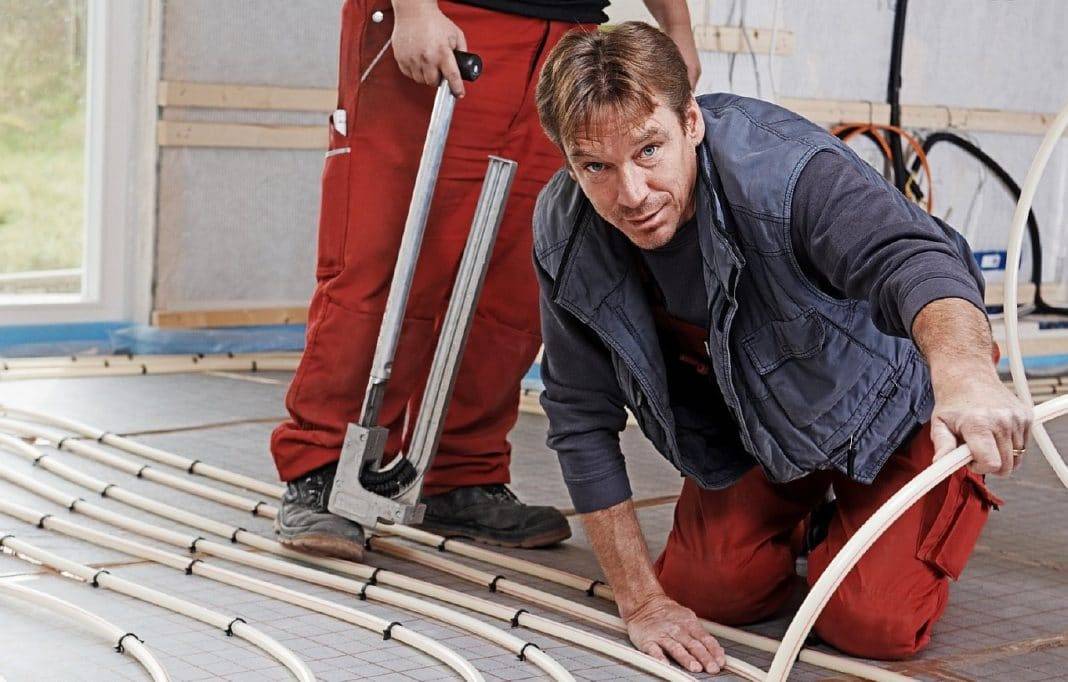

Монтаж труб

Слой утеплительного материала укрывается полиэтиленом, на котором устраивается каркас из арматурной сеточки. По ней будет выполняться крепление труб отопительной системы. Выполняется это с помощью пластиковых хомутов. Компенсационные швы защищаются гофрированной трубой.

Монтаж водяного теплого пола в гараже

Контроль установки

В обязательном порядке проводится гидравлическое испытание. Создается давление в системе, равное 3 – 4 бар, в таком состоянии трубы находятся более одних суток. Если в процессе испытаний обнаружились проблемы в виде протечек, теплоноситель сливается, недочеты устраняются, после чего выполняется повторная проверка.

Заливка стяжки

После проведения испытаний заливается стяжка, высота которой должна быть больше уровня труб на 3 – 15 см. Чтобы добиться максимальной ровности, рекомендуется использовать маяки. Залитый пол оставляют в покое на месяц, чтобы бетон набрался прочности. В это время отопительная система не включается.

Как только бетон высохнет, обогрев включают, но температурный режим повышают постепенно. Готовый к эксплуатации пол можно сверху укрыть плиткой или иным материалом, пригодным для гаража.

Нужен ли в вашем гараже подогрев пола – решать только вам. Если кроме хранения техники в гараже выполняются различные работы, то отопление пола не помешает. Только следует сделать правильный выбор между водяной и электрической системой.

С точки зрения многих, теплый пол в гараже – это излишество и пустая трата денег. Тем не менее, заботливые хозяева автомобилей или прочего транспорта чудесно знают, как пагубно влияют на железных друзей перепады температур, сырость и холод. Коррозия, порча деталей и иногда даже прогнивание корпуса – все это возможные последствия несоблюдения температурного режима.

Ремонт может выльется в приличную сумму. С учетом, что в условиях сырости починка будет требоваться чаще, в итоге стоимость восстановления значительно ударить по семейному бюджету.

Установка нагревательных элементов

При монтаже теплого пола с греющим проводом последний нужно укладывать витками, расстояние между которыми должно составлять около 30 см. Фиксация провода осуществляется за счет усиков на предварительно уложенной монтажной ленте. При укладке провода нужно следить за параллельностью витков, отсутствием перегибов провода и сильного натяжения.

Очень важно перед укладкой теплого пола иметь план помещения. Дело в том, что над нагревательным элементом должно быть свободное пространство, чтобы тепло свободно распространялось по воздуху

Шкаф или верстак, установленные поверх нагревательных элементов, не дадут им нормально работать, поэтому в таких местах укладывать провода не стоит.

Как уже говорилось выше, провод должен остаться в исправном состоянии: если на него наступить, перегнуть или повредить изоляцию, то работоспособность всей системы будет под большим вопросом. Кроме того, использование скрученных и спаянных частей проводов также может существенно снизить эффективность и надежность конструкции. Поврежденный при монтаже провод лучше заменить целиком, чтобы в дальнейшем не сталкиваться с проблемами.

Гораздо проще дело будет обстоять с нагревательными матами. Эти элементы теплого пола выпускаются в виде сформированных витков провода, которые прикреплены к армирующей сетке. Такое достоинство позволяет устранить действия, связанные с самостоятельным группированием отдельных проводов, сразу приступая к укладке матов и их подключению к сети.

Водяной нагрев – работы больше, но результат того стоит

Обустройство водяного обогревающего контура на первой стадии его сооружения более сложное, для работы такого теплого пола требуется врезка новой системы в уже работающий отопительный контур жилища либо монтаж отдельного котла. Второй вариант экономически невыгоден. Устанавливать новый отопительный агрегат имеет смысл только в случаях, когда другого выхода нет. А вот врезка водяного пола в функционирующую систему позволяет обеспечить ангар для машины теплом с минимальными затратами.

Нам нужно разработать проект подключения нагревающей конструкции к котлу в доме. В сделанном документе указывается протяженность труб, необходимых для врезки системы, составляется схема их прокладки, определяется место для монтажа распредузла. Под последним понимают специальный узел, включающий в себя коллекторную группу, водяной насос и точку смешения подогретой и охлажденной воды.

Теплый пол в гараже с водяным нагревом

Перемешивание теплоносителя – обязательная процедура при подключении описываемой конструкции к радиаторному отоплению. В такой системе обогрева вода имеет чересчур высокую температуру. Для водяного пола она не подходит. Поэтому и приходится смешивать теплоноситель. Все элементы распредузла устанавливаются в один общий шкаф. Его так и называют распределительным. Своими руками его делать не нужно. Проще приобрести готовый шкаф с требуемыми мощностными показателями. И подключить к нему теплый пол. А сам распределительный шкаф подсоединяется непосредственно к отопительному стояку.

Монтаж водяного пола выполняем по такому алгоритму:

Подготавливаем напольное основание по схеме, аналогичной той, которая применялась для установки эклектросистемы.
Настилаем на теплоизоляционный материал монтажную сетку. Она продается в магазинах, торгующих стрйоматериалами.
Укладываем трубы водяного обогрева на сетку. Если гараж имеет площадь 15 квадратов и больше, трубные изделия рекомендуется укладывать в виде спирали. При меньших габаритах автодомика трубы размещаем обычной змейкой. Не забываем о том, что ее витки обязаны быть параллельными между собой.
Фиксируем трубы к сетке. Для этих целей применяем либо хомуты, либо проволоку.
Подключаем водяной пол к распредшкафу.

Теперь нужно провести испытание смонтированного отопления. Заполняем теплый пол горячей водой. Выставляем на циркуляционном насосе давление в 5 бар (в 2 раза выше стандартного рабочего). Оставляем систему функционировать в течение 24 ч. Через сутки осматриваем нашу конструкцию. Если давление в водяном контуре не упало ниже рабочего, а трубы не дали протечек, мы все сделали верно. Можем заливать стяжку.

Важный момент! Бетонный раствор заливается при заполненном теплоносителем контуре. При этом вода в нем не должна быть горячей. Оптимально, когда ее температура такая же, как и температура воздуха в гараже. Толщина заливаемой стяжки – 3–8 см. Удачи в самостоятельном обустройстве теплого пола!

Сфера использования

Мобильный пол – это особое оборудование, которое может применяться в совершенно любом месте, где используются электрические сети. Его можно монтировать для обогрева жилой части помещения, в санузлах, на балконах и лоджиях.

Большая часть людей теплый пол застилает в офисных и бытовых помещениях, а также загородных домах и киосках. Применение теплого пола, который можно устанавливать в совершенно любом месте, позволяет сделать помещение более уютное и комфортное.

Также выпускают варианты ковров, которые можно использовать в автомобилях. Они имеют в комплекте переходник, который позволяет осуществлять рабочий процесс от аккумулятора.

Преимущества и недостатки

Существует множество положительных черт данного покрытия:

легок в применении;
нет необходимости осуществлять монтаж теплого пола;
при обогреве не происходит сжигание кислорода;
безопасен в использовании;
не дает вредные выделения, которые бы вызывали аллергическую реакцию;
равномерный и быстрый прогрев;
высокий показатель КПД;
средняя по величине температура нагрева;
приемлемая стоимость.

Рекомендуем: Как соединяются трубы РЕХ для тёплого пола?

Как и у любого другого оборудования, мобильный пол имеет и собственные недостатки. Одним из них являются эксплуатационные затраты. Также при использовании его следует в обязательном порядке соблюдать правила безопасности.

Тестирование системы водяного теплого пола

Чтобы выявить проблемные участки водяного контура, необходимо испытать систему. Для этого в нее подается теплоноситель, а на насосе устанавливается давление, превышающее рабочие значения в 1,5-2 раза. В большинстве случаев этот параметр равен 5 бар. Проверка длится около суток при стабильном давлении, за это время не должны появиться влажные места на полу. К концу испытательного периода давление должно иметь рабочие значения.

На котле или смесительном узле выставляют максимальное температурное значение. По истечении определенного времени все участки системы теплого пола должны прогреться. Примерно через сутки в нормально функционирующем контуре давление и температура должны остаться без изменений. Только при этих условиях можно приступать к заливке стяжки.

Заливка чистового пола

Для создания чистовой стяжки лучше всего подойдет специальный материал для теплых полов, имеющий максимальные показатели теплопроводности. Если возможности приобрести такую стяжку нет, можно просто залить пол бетоном или использовать наливные поверхности.

Толщина чистовой стяжки может варьироваться в небольших пределах – от 3 до 5 см. На этот показатель влияет в первую очередь вес автомобиля, но также нужно учитывать, будут ли проводиться в гараже какие-то работы

Также нужно обратить внимание на толщину теплоизоляции – если ее толщина превышает 50 мм, то и стяжка должна быть соответствующей.

Независимо от используемого для заливки пола материала, нужно соблюдать несколько правил:

Теплый пол можно запускать только после того, как стяжка окончательно застынет. Как правило, на это уходит около месяца.
При желании на бетонную стяжку можно уложить плитку – она практически не влияет на теплопроводность напольного покрытия.

Требования

Прежде чем приступить к монтажным работам, составляют схему ТП. На её основании определяют требуемое количество материалов, рассчитывают мощность системы отопления. При её проектировании учитывают требования, предъявляемые к устройству тёплого пола и используемым материалам.

Водяные полы:

Нагревательный контур должен отстоять от стен не менее, чем на 15 см.
Согласно СНиП 41-01-2003, п. 6.5.12, температура ТП для помещений с временным нахождением людей не должна превышать 31°С, с постоянным присутствием человека – 25°С.
Согласно СП 41-102-98, перепад температур на разных участках отопительной системы не должен превышать 10°С.
Согласно СП 41-102-98 п. 3.5 а, предельно допустимая температура теплоносителя – 55°С.
Поверхность, на которую укладывают ТП, должна быть ровной. Допустимы перепады в пределах 5 мм. В противном случае высок риск «завоздушивания» труб.
До заливки стяжки по периметру помещения, вокруг колонн и других возвышающихся над нижним перекрытием элементов необходимо проложить демпферную ленту.
В целях предотвращения утечки тепла по направлению к грунту или в нижнее помещение укладывают слой теплоизоляции. Оптимальный выбор – фольгированные материалы толщиной 5-10 мм.
Рекомендуется использовать любой из двух способов укладки петель: «одиночный змеевик» или «спиральная». В первом варианте распределение температуры поверхности пола будет неравномерным. Такой способ оптимален для локального обогрева какого-либо пространства гаража (например, в месте стоянки авто).
Монтаж труб должен осуществляться согласно разметке, нанесённой на теплоизолятор. Для выполнения задачи используют якорные скобы, которые крепят с шагом 30-40 см.
При заливке стяжки давление в трубах должно соответствовать 0,3 Мпа.

Электрические полы:

Нагревательные элементы укладывают на расстоянии не менее 5 см от мебели, стояков централизованной системы отопления, бытовой и иной техники.
Для максимальной эффективности системы ТП, нагревательными элементами должно быть охвачено не менее 70% площади помещения.
Блок управления размещают не ниже 90 см от пола.
