Упоры на гаражных воротах: как сделать самому для разных видов ворот

Основные виды

Каждый человек, который собирается своими руками делать перемычку, должен ознакомиться с основными типами такой конструкции. Это поможет разобраться с их основными особенностями, недостатками и преимуществами.

Кирпичная

Многие строители делают в гаражах соединительные ригели из кирпича. К их достоинствам относят дешевизну и простоту изготовления. Специалисты не советуют устанавливать кирпичные ригели на несущих стенках, так как они не справятся с нагрузкой. В таких случаях пользуются железобетонными или металлическими изделиями.

Выделяют несколько типов кирпичных перемычек:

  • Рядовая. Является наиболее простым видом ригеля, который можно установить в гараже. Его изготавливают из обычных кирпичей, которые укладываются над проемом в один ряд. К достоинствам рядовых перемычек относят то, что для их создания человеку не обязательно иметь опыт работ в сфере строительства.
  • Клинчатая. Такой ригель используют только в качестве украшения помещений. Для его создания пользуются специальным клинчатым типом кирпичей.
  • Лучковая. Напоминает клинчатый ригель по своей конструкции. Единственным серьезным отличием считается то, что у лучковой округлая форма, а не прямоугольная.
  • Арочная. Относят к наиболее красивым и сложным разновидностям перемычек из кирпича. Самостоятельно выложить ее довольно сложно, и поэтому лучше доверить работу специалистам.

Железобетонная

Такие железобетонные изделия часто применяют при перекрытии гаражных, дверных и оконных проемов. Некоторые пользуются ими, чтобы обустроить фасад и повысить его несущие свойства. К плюсам железобетонных ригелей относят их низкую стоимость, надежность, прочность и долговечность.

Прежде чем установить перемычку и залить ее бетоном, надо ознакомиться с основными разновидностями железобетонных изделий:

  • ПБ. Данный тип изготавливают в виде небольших брусков с длиной в 2-3 метра и шириной 20-25 сантиметров. Чаще всего их устанавливают в гаражных строениях, сделанных из бетонных блоков.
  • ПП. Такие плиты имеют ширину 30-35 сантиметров, что позволяет устанавливать их в гаражах с толстыми стенами.
  • ПГ. Единственным отличием от остальных железобетонных конструкций является выемка, которую делают на ригеле для примыкания бетонных плит.
  • ПФ. Эти перемычки редко устанавливают в гаражах, так как они предназначены для установки на фасадах частных домов.

Металлическая

Некоторые строители вместо железобетонных и кирпичных перемычек используют металлический швеллер, который изготавливается из железного уголка. Также при производстве таких изделий пользуются швеллерными и двутавровыми профилями.

К главным преимуществам железных конструкций относят следующее:

  • Прочность. Металлические уголки без проблем справляются с серьезными нагрузками. Поэтому строители советуют устанавливать их в гаражах, изготовленных из любых стройматериалов.
  • Скорость монтажа. Установить швеллер в проем для ворот можно в течение 2-3 часов.

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

  • пружинку;
  • специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
  • штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

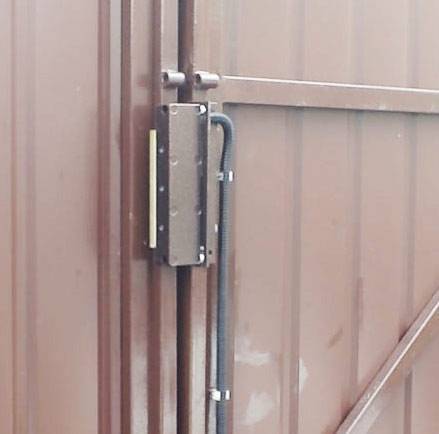

Смонтированный электромагнитный замок для ворот

Электромеханические замки

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

механические кодовые замки

Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Принцип работы

Простота конструкции — одно из основных преимуществ ворот, которые ещё называют щитовыми. Полотно металла движется по оси на металлических направляющих из горизонтального положения в вертикальное и наоборот.

Подобные ворота можно сделать самому

Рама — это фундамент конструкции, ее ведущая деталь, к которой крепятся направляющие. Она должна быть прочной и, как правило, делается из профилированной прямоугольной трубы большого диаметра или швеллеров.

С помощью специальных роликов и подъёмных механизмов полотно конструкции движется по рельсам и останавливается при достижении горизонтального положения параллельно потолку. При этом верхняя или нижняя (в зависимости от конструктивных особенностей) часть также поднимается и выступает немного вперёд на внешнюю часть. Пружины механизма в открытом положении свободны, а в закрытом — растянуты.

Ворота для гаража с подъемно-поворотным механизмом бывают таких подвидов:

  1. Шарнирные. Они пользуются большим спросом. Пружины компенсации требуют тщательной регулировки. В этом случае щит ворот непосредственно движется вверх.
  2. На противовесах. В этом случае крепится трос к полотну, а с другой стороны через лебёдку — противовес. Монтируется такая система для больших и тяжёлых ворот.

В этом видео вы узнаете, как сделать подобные ворота:

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

  • Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
  • Простота монтажа. Установка любой модели стопоров занимает не более получаса.
  • Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
  • Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Фиксатор-ловушка

Это приспособление имеет достаточно сложную конструкцию, поскольку фиксация происходит автоматически. Требуется лишь довести полотно до фиксатора, а он уже, в свою очередь, сделает дело.

Для изготовления понадобится профильная труба 50/30 мм, металлическая пластина длиной около 30 см и шириной в 5 см.

1. Для начала профильная труба закапывается в грунт. Чтобы конструкция была более надежной, ее лучше забетонировать на глубину около 40 см. Предварительно в трубе делается отверстие под металлическую пластину, которая в дальнейшем и выступит в роли фиксатора.

2. Далее, один край пластины делается под конус, к нему приваривается небольшая накладка, которая выступает на 20 мм за ее край и делает элемент похожим на крюк. Затем с другой стороны и посредине просверливаются отверстия, одно из них послужит для ее крепления, а другое под пружину.

3. Когда профильная труба будет полностью установлена, с помощью болта к ней прикручивается подготовленный фиксатор. Затем к трубе в нижней части приваривается кольцо, за которое цепляется второй конец пружины, которая, в свою очередь, возвращает фиксатор в исходное положение.

4. Чтобы она находилась в горизонтальном положении, со стороны пружины на трубу приваривается стопор, который можно сделать из обрезков металла. Для фиксации ворот гаража их достаточно придавить к изготовленной конструкции.

https://youtube.com/watch?v=oVd1Fmw-GSA

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Обе модели выпускаются в Китае компанией Domax. Отличаются только длиной упора.

Модель на воротах

Механизмы состоят из следующих элементов:

  • скоба с отверстиями для крепления к створке саморезами;
  • штырь;
  • пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

Как зафиксировать распашные ворота?

Распашные ворота популярны благодаря универсальности, конструктивной простоте, удобной эксплуатации. Створки ворот изготавливаются из разнообразных материалов: дерева, листового алюминия, сэндвич-панелей. Каркас – всегда металлический, обеспечивающий высокую прочность конструкции.

Распашные ворота замечательно подходят для установки во дворе частного дома, дачи, офиса, промышленного здания

Но важно заранее позаботиться о способе фиксации створок в открытом положении. Ничем не закрепленные ворота могут закрыться от малейшего порыва ветра, повредив, при этом, ваш автомобиль

Фиксаторы для распашных ворот можно сделать самостоятельно или приобрести уже готовые. Данные приспособления бывают нескольких видов. Самые распространенные варианты: фиксатор-запор (задвижка), фиксатор-крючок, автоматические фиксаторы на воротах с электроприводом.

Упор для ворот гаража от ветра: стопоры своими руками, фото и видео

Упор для ворот чаще всего устанавливается на распашные конструкции. Распашные ворота идеально выполняют свою основную задачу, но у них есть один значительный недостаток – склонность самостоятельно закрываться при любом порыве ветра. Не допустить этого помогут упоры для гаражных ворот.

Люди, которые не осознали важность установки фиксаторов створок, могут, как и раньше, подпирать ворота любым предметом, находящимся рядом. Но лучше потратить немного времени и самостоятельно изготовить качественный фиксатор, который прослужит долгие годы

Также можно приобрести упор на рынке или в специализированном магазине.

Системы запоров на гаражные ворота

Отличительной особенностью конструкции запоров является их способность противостоять грубой физической силе и полное отсутствие возможности разблокировать запор с внешней стороны.

Наиболее распространенные конструкции запорных систем на гаражные ворота:

  • Дверная щеколда или шпингалет. Самый легкий и простой способ закрыть гаражные ворота изнутри;
  • Засовы и вертикальные стопоры. Такой тип запоров обладает средней стойкостью и относительно простой конструкцией;
  • Специальные системы запоров с поворотными стойками и рычагами. Чаще конструкцию таких запоров копируют с контейнерных, вагонных и даже судовых дверей.

Чаще всего для фиксации сворки ворот к раме без зазора используют различные рычаги и вороты, прижимающие запоры и задвижки для гаражных ворот к несущим элементам — порогу и верхней балке.

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

  • Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
  • Простота монтажа. Установка любой модели стопоров занимает не более получаса.
  • Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
  • Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

  • профильную трубку размерами 5 на 3 см;
  • металлическую пластину размерами 30 см в длину и 5 см в ширину;
  • болты;
  • пружина;
  • кольцо.

Фиксатор создаётся в несколько действий:

  1. Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот.
    Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
  2. Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку.
    Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
  3. После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты.
    К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
  4. Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины.
    Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Есть вариант изготовить надёжный упор-ловушку без пружины. Для этого нужна толстая пластина из стали, предварительно изогнутая с одной стороны и приваренная к изогнутому концу рукоятки. К нижней стороне пластинки нужно приварить стальной пруток, в дальнейшем он будет вставляться в закреплённые в грунт скобы.

Следует помнить, правильная работа фиксатора будет обеспечена, если неизогнутая часть пластины длиннее и значительно тяжелее изогнутого. Лишь в таком случае створки ворот смогут опустить конец пластины за счёт своей массы.

Разновидности запоров для ворот

Придумать абсолютно новый засов на ворота сложно, да и зачем? Их и так достаточно:

  1. «Вертушки». Так называют запоры с осью вращения посередине. При повороте «крылья» вертушки запирают обе створки. Простой временный запор, используется, когда вы уезжаете ненадолго.
  2. «Шлагбаумы». Разновидность вертушек, когда ось вращения расположена на краю засова для ворот.
  3. «Шпингалеты». Засовы на ворота этого типа наиболее распространены. Их можно купить готовые (красивые и не очень крепкие) или изготовить своими руками (мощные, но непрезентабельные). Засов для ворот этого типа используют не только для запирания, но и для фиксации створок в нужном положении. При необходимости конструкции этих трех типов можно дополнить «ушками» и навесить замок.
  4. Запоры с фиксацией. Такой тип используется для запирания дверей у фургонов, бортов у грузовиков.
  5. Запорные механизмы типа сейфа. При повороте рукоятки створки притягиваются и фиксируются сразу в двух местах, сверху и снизу.

Фиксатор-ловушка без пружины

Чтобы его сделать, понадобится толстая стальная пластина, которую требуется изогнуть с одной стороны и приварить к изогнутому концу рукоятку. К нижней части пластины приваривается стальной прут, который впоследствии вставляется в неподвижно закрепленные на грунте скобы.

Важное условие! Для правильной работы упора необходимо, чтобы ровная часть пластины была намного длиннее, а, значит, и тяжелее, изогнутого участка.
Тогда створка ворот при движении своей массой опустит изогнутый конец пластины. После, оставшаяся ровная часть под собственным весом опустится, поднимет изогнутый конец с рукояткой и зафиксирует ворота

Чтобы закрыть распашные ворота, достаточно опустить рукоятку вниз.

Описанные фиксаторы – далеко не все варианты стопоров от ветра для распашных ворот своими руками. Возможно, описанные приспособления послужат толчком для вашего воображения, и вы придумаете свой собственный оригинальный способ решения проблемы. А нам остается только пожелать удачи мастеру!

Новичок и опытный автовладелец- все помнят о такой неприятности, когда вдруг неожиданный порыв ветра захлопывал ворота в самый неподходящий момент, когда любимое авто выезжало из ворот. Вот ведь незадача какая! Ведь ремонт даже небольшой вмятины обходится в копеечку. Что делать?
Кто-то хранит в гараже камушки и подпирает заботливо предательские ворота, а кто-то до сих пор надеется на авось. Предлагаю вам пару-тройку советов о простых конструкциях для фиксирования распахнутых ворот.

Металлическая подпорка для ворот

1. Пожалуй, самый простой способ сделать фиксатор в виде подпорки. Вы можете взять металлический стержень и сделать конструкцию, как показано на рисунке. Вы можете также использовать старые лыжные палки для этой цели. Для этого отпилите необходимый вам кусок. острие лыжной палки будет упираться в землю, а в другом конце просверлите отверстия для поворотной оси. Если у вас есть оцинкованная жесть, толщиной не менее 1 мм, то вы можете использовать её для изготовления кронштейнов для оси. Еще две детали вам понадобятся для фиксирования самого упора, когда вы будете закрывать ворота — это держатели фиксатора.

Подберите для поворотной оси два подходящих болтика с контргайкой. Для того, чтобы упор надежно фиксировал ворота, угол его вхождения в землю должен быть примерно 45 градусов.

2. Второй способ — это механизм защелкивания распахнутой створки ворот при помощи металлического пружинного механизма. На фото хорошо видно, как его изготовить. Вы можете расположить этот механизм как над воротами, вмонтировав в стену ворот, так и снизу, вмонтировав его в грунт. Такой крюк не позволит воротам несанкционированно схлопнуться в самый неподходящий момент.

3. Есть и третий способ — фиксировать ворота при помощи обыкновенной конструкции, но очень прочного крючка. Планка с отверстиями крепится к

верхней части стены, а крючок — к створке ворот. Напор ветра будет сдерживаться крючком таким образом, что створка будет жестко фиксирована в одном положении.

Есть еще конструкции, которые вы без проблем можете купить в магазине, если вам не хочется возиться и изобретать велосипед. Кстати, неплохая идея для того, чтобы сконструировать его из подручных средств!

Фиксатор-крюк для эстетов

Весьма простое приспособление, но прекрасно справляющееся со своей задачей. Имеет респектабельный вид и даже позволяет фиксировать створки распашных ворот в двух и более положениях. Для изготовления нужны (на обе створки):

  • металлические уголки на 50 мм длиной в 80 см и в 15 см;
  • стальной прут с диаметром сечения в 12 мм длиной примерно в 1,2 метра;
  • сварочный аппарат, саморезы, дрель, тиски.

А теперь выполняем несколько несложных действий:

  1. В большем уголке, который будет исполнять роль петли, с одной стороны сверлятся три отверстия для крепления к раме ворот. С другой стороны – два отверстия на краях, такого диаметра, чтобы в них свободно входил конец стального прута.
  2. Теперь самое трудное – изготовление крюка. Одна сторона разогретого стального прута загибается кольцом (не забудьте оставить зазор, чтобы крюк можно было надеть на навес!). Другой стороне придается П-образная форма. Это сложно, но вполне возможно.
  3. Теперь из меньшего уголка делается навес, для чего в нем сверлятся два отверстия с одной стороны для крепления к створке, а посередине другой стороны – одно отверстие для фиксации крюка.
  4. Закрепляем уголки так, чтобы больший был на раме ворот, а меньший на створке. Можно для этих целей использовать саморезы (для деревянных ворот) или сварку (для металлических). Надеваем крюк на навес и окончательно загибаем кольцо.

Вот и все, длину крюка и расположение отверстий придется вычислять эмпирическим путем, экспериментируя со створками ворот. В результате получится простой, но надежный упор своими руками. Он позволит открыть створку полностью либо оставить распашные ворота приоткрытыми.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

  • Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
  • Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
  • Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.
