Сборка секционных элементов
Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.
Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.
Монтаж подъемной конструкции и элементов управления
Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:
Конструкцию осторожно помещают в кронштейн, придерживая его изнутри.
Если при выполнении монтажных работ устанавливается вал, состоящий из двух частей, придется воспользоваться специальной муфтой для ручной регулировки натяжения троса.
Конструкция монтируется таким образом, чтобы петли, ролики не выступали за боковые части кронштейна. После этого на вале крепится стопорный элемент.
К кронштейну фиксируется пластина и подшипник, который отвечает за работу подъемного механизма.. Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно
Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.
Шаг 3. Монтаж секционных ворот своими руками
Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.
Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

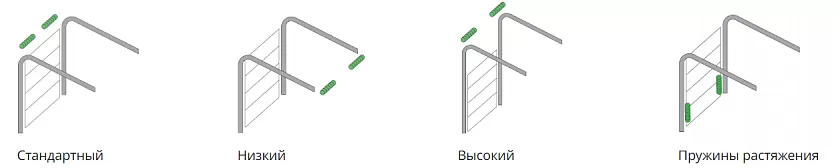

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.
рис. 5
Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.
Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.
При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.
В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.
Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.
В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:
- работы, которые выполняются перед монтажом,
- сборка вертикальных направляющих и их крепление к проему,
- сборка и крепление горизонтальных направляющих к потолочным конструкциям,
- сборка и установка торсионного вала/пружин растяжения,
- монтаж нижней секции и полотна ворот без калитки,
- установка элементов управления воротами,
- регулировка натяжения пружин,
- установка ограничителя хода полотна и блока ручного подъема,
- снятие защитной пленки.
Шаг 2. Подготовка проема для монтажа секционных ворот в гараже
После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4)
рис. 4
Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».
Во-вторых, нужно подготовить для установки ворот сам гараж:
- завершить отделку стен, на которые будут монтироваться ворота,
- очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
- расположить перемычку и боковые поверхности проема в одной плоскости,
- убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.
Установка торсионного механизма и направляющих
На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.
Монтаж вертикальных направляющих
Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.
Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.
Монтаж горизонтальных направляющих
При выполнении монтажа придерживаются такой последовательности действий:
Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.
Монтаж торсионного механизма
Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:
- Монтаж механизма в опорные кронштейны.
- Прикрепление к валу подшипников, состоящих из двух пружин.
- Просверливание в барабане отверстия, в которое будет пропускаться трос.
- Установка барабана на вал и фиксация троса при помощи крепежных болтов.
- Регулировка интенсивности натяжения установленного троса.
Монтаж
После установки секционных компонентов своими собственными руками занимаются монтированием электрического привода, который отвечает за открытие и закрытие ворот. Установка электропривода проводится в несколько этапов:
- Сборка конструкции. Сначала собирается механизм и его направляющий привод. При выполнении сборки следят за тем, чтобы все компоненты были использованы.
- Установка направляющей. Ее монтируют в центральной части потолка и закрепляют шурупами. Работу следует контролировать уровнем, чтобы балка была ровно установлена.
- Монтаж привода. Собранный привод крепится к потолку с помощью крепежных кронштейнов навесного типа.
- Проверка. Последним этапом установки электропривода является проведение проводки. Все провода располагают в нижней части стенки и в потолке.
Шаг 4. Монтаж автоматики секционных ворот

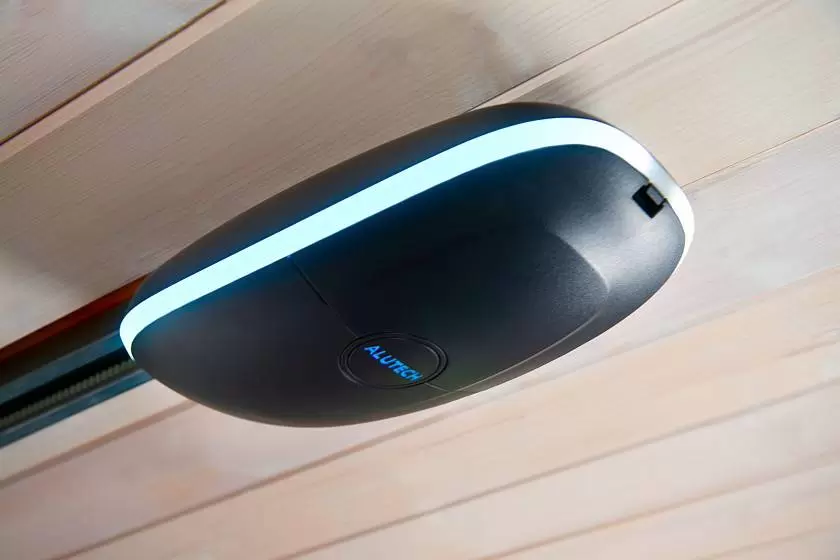

Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.
Также обращаем ваше внимание на необходимость заранее позаботиться о проводке
Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам
Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке:
- Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
- Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
- Прикрепляем привод к рейке, подключаем его и настраиваем.
Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:
- Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
- Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
- Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
- Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
- Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
- Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.
