Как своими руками установить подъемник в гараже

Подъемник в гараж своими руками: инструкция

Подъемник в гараж своими руками

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрово го стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов

Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором. Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

  • одностоечными и двустоечными;
  • гидравлическими;
  • реечными;
  • пневматическими;
  • винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Инструкция по эксплуатации и ТБ

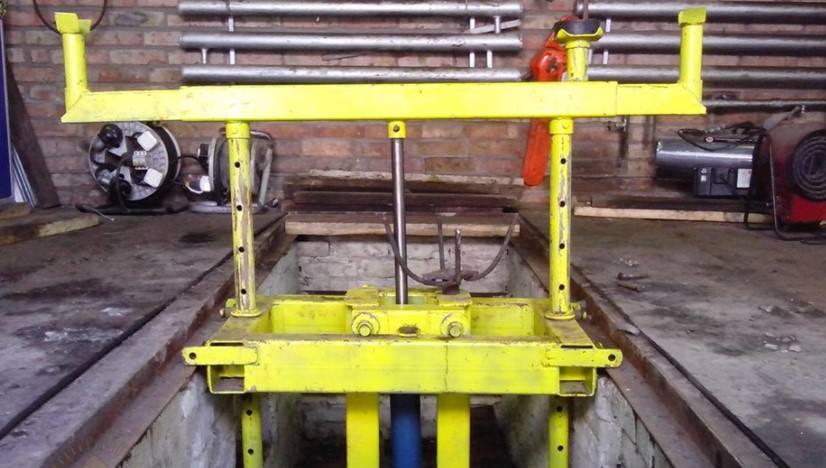

При въезде автомобиля на яму траверсу выравнивают по опорным точкам, регулируя вылет крыльев и высоту упоров. Далее производится блокировка катков. При снятом домкрате устанавливается штанга-толкатель, которая поджимается винтовым штоком домкрата. Далее усилием гидравлики траверса поднимается на нужную высоту, и подъёмник блокируется шпильками.

Если домкрат не обеспечивает нужную высоту подъёма, его сливают, оставляя блокировочные шпильки для временного упора. После этого штанга меняется на более длинную и производится подъём в более высокое положение. Для большинства ситуаций нужен комплект максимум из 2–3 штанг разной длины, которые стыкуются со штоком домкрата переходной втулкой.

Спуск автомобиля производится в обратном порядке: сначала удаляются блокировочные пальцы, затем сливают домкрат. Если использовалась удлинённая штанга, спуск производится с промежуточным положением для замены толкателя. При необходимости переместить автомобиль вдоль ямы его нужно опустить до уклона не более 3–5°, затем убрать клинья из-под катков и перекатить подъёмник вручную или с помощью небольшой лебёдки. Такая конструкция допускает полноценное безопасное поднятие автомобиля с двух сторон, однако для этого рекомендуется продумать систему жёстких связей между обеими площадками, например, с помощью длинных резьбовых шпилек.

Установка шиномонтажного оборудования

Стоимость работ по монтажу

Шиномонтажный станок легковой / грузовой (рекомендации по месту установки, сборка, монтаж к полу, проверка работы, настрока при необходимости) 3 500 / 4500 руб.
Монтаж «третьей руки»1 000 руб.
Балансировочный станок легковой / грузовой (рекомендации по месту установки, сборка, монтаж к полу, проверка работы) 2 500 руб.
Калибровка балансировочного станка (услуга в рамках отдельной заявки на выезд мастера) 4 600 руб.
Калибровка балансировочного станка

(при заказе монтажа балансировочного станка)

1 500 руб.
Калибровка балансировочного станка 3 100 руб.
Компрессор (рекомендации по месту установки, сборка, проверка работы, настрока рабочего давления, работа по подключению к подведенной пневмолинии) 3 000 руб.

Технология постройки простого подъёмника

Самодельный подъёмник с винтовым приводом

Самостоятельное изготовление подразумевает закупку комплекта деталей и узлов, без которых невозможно осуществить сборку. Подобные запчасти можно приобрести в магазинах строительной техники. При ограниченном бюджете рекомендуется обращаться в пункты приёма металлолома и компании, реализующие б/у детали.

Подготовка к работе

Первый шаг – определение положения ямы. Установленный на обслуживание автотранспорт не должен перекрывать доступ к воротам или упираться в верстак. Строить ремонтную яму нужно с доступным входом, который не будет блокировать открытая дверь машины.

После выявления места и определения размеров подъёмника подготовьте оборудование и материалы:

  • сварочный аппарат;
  • свёрла по металлу;
  • ручная дрель;
  • рулетка;
  • стальные уголки шириной 8 см;
  • железные пластины толщиной 2 см;
  • редуктор червячного типа.

При наличии бюджета и отсутствии времени обращайтесь к специалистам. Механизмы, спроектированные и изготовленные инженерами, соответствуют параметрам безопасности.

Нюансы сборки автоподъёмника червячного типа

Редуктор червячного типа

Наличие в гараже пневматического или гидравлического оборудования нивелирует травмы. Кроме того, такие инструменты приятны в работе и облегчают ремонт машины. Но при наличии слесарных навыков, нужных компонентов и времени конструкцию можно сделать самостоятельно.

Для изготовления гаражного подъёмника для автомобиля своими руками понадобятся следующие материалы.

  • Для повышения устойчивости конструкции подготовьте стальные уголки размерами 8х8х1 см.
  • Покупка нового или б/у редуктора червячного типа. Первый вариант обойдётся дорого, поэтому лучше поискать на разборках или снять с нерабочей установки. Грузоподъёмность такой лебёдки должна составлять минимум 350 кг, а передаточная сила – 60 кг.
  • Стальную плиту толщиной 1-2 см можно изъять из ненужного или старого изделия. Дополнительно понадобятся болты, крюки и шпонки «звёздочка».
  • Железные цепи подбираются с минимальным ѳ2 см. Слабые приспособления не выдержат нагрузку. Эксперты отмечают необходимость проверки качества изделия, т. к. ряд материалов растягивается в процессе эксплуатации.
  • Трос из стали от 5 мм.

Простейший агрегат подразумевает двутавровую балку или обычный кронштейн с лебёдкой. Однако такие агрегаты с коммерческой точки невыгодны, т. к. владельцы премиальных моделей ТС с подозрением относятся к таким конструкциям.

Последовательность сборки и монтажа узлов:

  1. Закрепите стальные уголки на стенах противоположно капоту автотранспорта.
  2. Сверху зафиксируйте плиту толщиной 2 см.
  3. В качестве соединений используйте болты.
  4. Установите червячный редуктор, закрепив на приводном вале шпонкой.
  5. Шпонку маленького ѳ монтируйте на выходном вале редуктора.

Монтаж установки рекомендует производить на шпильки марки М18, длина которых минимум 30 см. В нижней части фиксируется пластина из металла толщиной 3-5 мм.

Особенности установки

Основание под подъемник

Корректный подбор подъёмного механизма для гаража не даёт 100% на правильную работу конструкции, т. к. изделие необходимо качественно монтировать. Для этих целей необходимо оборудовать основание. Для грузоподъёмной техники необходим бетонный фундамент толщиной минимум 10 см. Дополнительно проводится армирование основания. Без этого этапа есть риск демонтажа конструкции и перезаливки фундамента согласно техническим рекомендациям.

При покупке гаража уточните у владельца толщину стяжки и основания. В этом случае действует правило совместимости параметров техники и помещения.

Обустройства гаража и техника для ремонта и технического осмотра машины требуют детального подхода. При отсутствии знаний о типах оборудования, а также навыков работы лучше доверить строительство экспертам.

Особенности приводов подъемников

Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.

Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы.
Можно сделать оборудование более долговечным, если вовремя смазывать его.
Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности.
Если двигателя два, они синхронизируются специальной электронной программой

Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность.
Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ. При этом гарантируется и существенная экономия электричества.
Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные

Они экономят площадь, отличаются простотой конструкции и надежностью.
Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование. Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.

Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики

Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом

Надежная установка – обязательное условие успешной и безопасной работы

Многих интересует, как устанавливать подъемник в гараже

Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным

Минимальная высота опускания лап

Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.

Определяем высоту потолка

Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.

Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто

У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.

Рассмотрим, какие существуют виды подъёмников:

  1. Одностоечный подъёмник можно купить в специализированном магазине.Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
  2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом.Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.
  3. Гидравлический кран – наиболее популярный тип.Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
  4. Реечные.У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
  5. Пневматические.При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
  6. Винтовые конструкции являются устойчивыми, компактными и эффективными.Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

В конце работы в плите нужно просверлить два дополнительных отверстия диаметром 3 см. Через них попускается цепь и накидывается на меньшую шпонку. Вторая цепь заканчивается стальным крюком, который выдержит вес автомобиля.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.

Приступаем к работе:

  • открутить болты, которые крепят двигатель к раме;
  • петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
  • выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
  • неторопливо и осмотрительно начинайте подымать двигатель;
  • после выхода двигателя из-под капота прекратите подъём;
  • отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь

Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки

Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки. Читать также: Каучук получают используя реакцию

Читать также: Каучук получают используя реакцию

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь

Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором

Меры безопасности при установке автоподъемника

Каждый вид автоподъемников имеет свою специфику сборки, регулировки и подключения. Поэтому заниматься монтажом должны специализированные бригады. Экономия на профессиональных услугах часто оборачивается убытками и простоями, так как:

  1. Ошибки монтажа приводят к неправильному распределению нагрузки на спецоборудование, ускоряют его износ и сокращают срок службы.
  2. Малейший перекос может привести к падению обслуживаемого автомобиля, травмированию людей и выходу конструкции из строя.

При заказе в нашей компании вы получаете гарантию на выполненные работы. Монтировать подъемное устройство будут специалисты с опытом от 5 лет. Мы используем профинструмент и специальное оснащение. Предлагаем доступные цены. Обеспечиваем точность и надежность сборки, что в дальнейшем позволит использовать автоподъемник с максимальной эффективностью, полной безопасностью и высокой производительностью.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления

Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

  • толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
  • два пальца;
  • четыре втулки;
  • фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Подъемник автомобильный — это оборудование, которое используется для проведения работ по техническому обслуживанию и ремонту транспорта.

Правильная эксплуатация и обслуживание подъемника (autolift)

Для того, чтобы поддерживать подъемник для гаража в рабочем состоянии как во время работы, так и при простое необходимо:

периодически осматривать все главные элементы работающей системы – крепежи и места сплавки, приводы и состояние стоек, чтобы в любой момент отследить назревающую поломку;

ПОСМОТРЕТЬ ВИДЕО

ни в коем случае не нарушать разрешённую массу автомобиля – не превышайте грузоподъёмность;

Эти два совета основные, потому что все поломки подъёмника связаны с грузоподъёмностью, поломкой стопорного устройства (из-за нарушения грузоподъёмности или неправильной сборки), недостаточно надёжным закреплением опор аппарата.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Изготовление опрокидывателя

Чтобы создать подъёмник-опрокидыватель нужно знать из каких частей он состоит:

  • передняя стойка;
  • башмак;
  • площадка;
  • верхняя, нижняя и задняя балки;
  • элементы соединения.

Схема изготовления подъемника.

Необходимые материалы:

  • стальные листы толщиной 4 мм;
  • уголки;
  • втулки;
  • крепёж;
  • сварочный инструмент.

Сначала идёт башмак из металла. Металлический пруток следует вварить для фиксации домкрата. Башмак должен двигаться по стойке, поэтому нужно придерживаться ширины внутреннего размера. Четыре уголка нужны для создания задней балки.

С уголков создаём квадраты, а в один из них вставляем металлический квадратный стержень 26*21 мм длиной 35-36 см. Далее листовой металл толщиной 3-4 мм используется для создания площадки. Охват площадки будет примерно 350*150 мм, а бортики делаются загнутой формы.

После этого необходимо приварить полосу, в которой будут высверлены отверстия, чтобы зафиксировать вставленную доску. Размеры между направляющими следует соблюдать.

Уголки используем для создания квадрата с помощью сварочных швов. Длина швов составляет 30-40 мм. При соединении уголков следует отступить от края 31 мм и высверлить отверстие диаметром 26 мм в нижней части. После этого металлический стержень приваривается внутрь всей конструкции.

Далее делаются отверстия диаметром 13 мм. Для полной фиксации башмака и верхней балки также необходимо отверстие. Из отрезков уголков формируется квадратный профиль и соединяется с просверленным квадратным профилем. В профилях устанавливаются распорки диаметром 36 мм. Верхняя балка должна легко проходить между квадратными профилями.

Обратившись к специалисту в данной сфере, можно получить устройство, созданное под индивидуальные габариты. Имеет смысл так поступать, если знаний и опыта недостаточно для самостоятельного изготовления и монтажа конструкции.

Нюансы установки подъемника в гараже

Даже правильный выбор подъемника для гаража не гарантирует оптимальную работу оборудования, так как технике требуется качественная установка. В первую очередь гараж должен иметь надежный фундамент.

Площадка под грузоподъемную технику должна быть с толщиной бетона от 10 см, плюс при бетонировании проводится дополнительное армирование бетонного основания. Без армирования подъёмник продавит фундамент и оборудование придётся демонтировать до перезаливки бетона с учетом рекомендаций.

Если вы только покупаете гараж, то сразу уточните у продавца информацию о толщине стяжки и фундамента. Золотое правило – размеры помещения и габариты оборудования должны быть совместимы!

От этих данных и подбирается после размер, тип привода, высота и особенности грузоподъемной техники. Если требования к основанию проигнорировать, то вы повредите фундамент, выведете оборудование из строя и можете получить травму при работе с подъемником.

Помните – гараж и сложное оборудование для ремонта авто требует соответствующего подхода, если вы не разбираетесь в типах техники и не знаете, как правильно провести ее установку, то лучше потратьте деньги на специалиста.

При установке учитываете также:

  1. Минимальную высоту опускания лап,
  2. Размеры оборудования и помещения.

Нижняя точка опускания лап разная у разных производителей и находится в интервале 95-110 мм. В нижней точка основание должно быть ровным и прочным (читайте про армирование выше).

Высота потолка гаража для подъемника должна быть такой, чтобы машина могла подниматься на нужную высоту, при этом подъемник не должен застывать на половине подъёма из-за низкого потолка в гараже.

Если в гаражном помещении имеется подвал, то лучше сделать в нём нижние опоры, которые устанавливаются между основанием подвала и верхней плитой и бетонируются. Так снижается нагрузка на плиты перекрытия и уменьшается вибрация при работе оборудования под весом авто.

Желательно производить установку подъемника на шпильки марки M18 с длиной 30 см. Снизу закрепляется также металлическая пластина с толщиной металла 3-5 мм. Этот вариант подойдет для небольшого и среднего по размеру и весу подъемника. В автомастерских в любом случае требуется заливка фундамента с армированием и оборудование не устанавливается над подвалом, так как плиты перекрытия могут не выдержать веса грузового авто даже при устройстве дополнительных опор.

Подъёмник, который вы установите в гараж, поможет на месте обслуживать собственное авто, но важно грамотно отнестись к выбору оборудования. Также внимания требует и установка подъемной техники с учетом ее размера, типа, мощности и конфигурации

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
