Спутниковая антенна своими руками

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

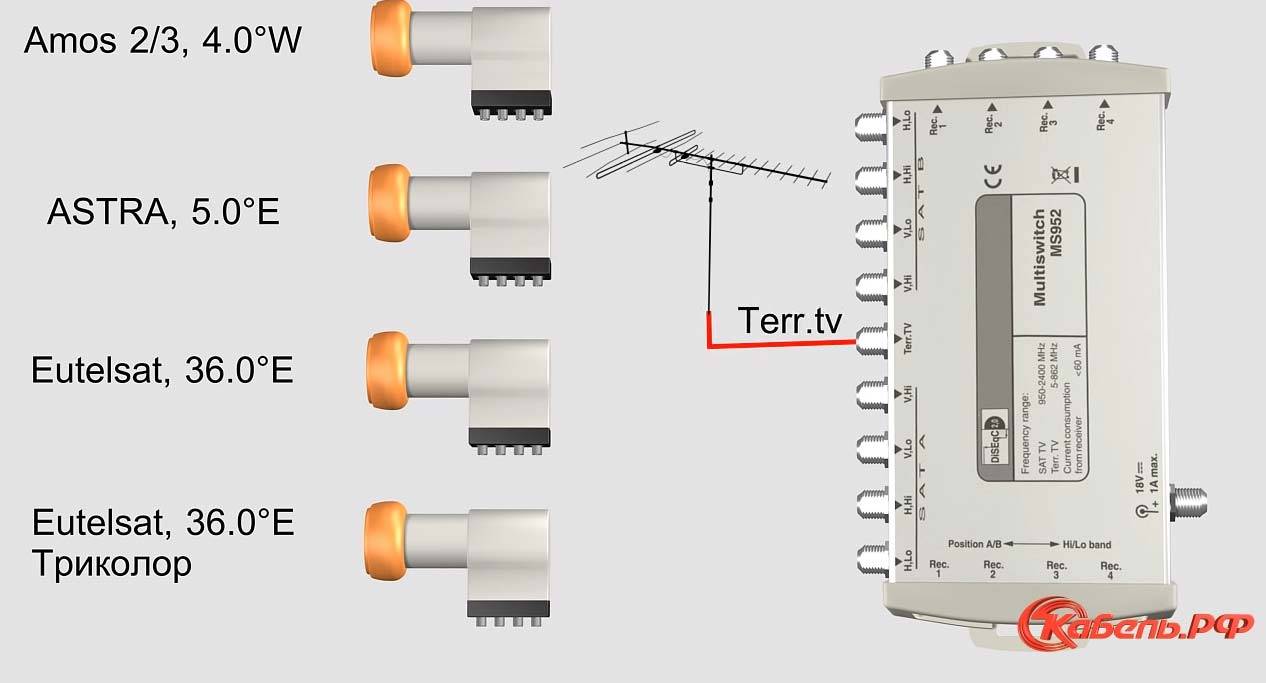

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Как выбрать спутник для установки антенны?


Как выбрать спутник?

Итак, если уж вы хотите приобрести спутниковую антенну, то определитесь, кто будет вашим оператором и будет предоставлять услуги. Спутниковое телевидение называется так потому, что для приема каналов используются спутники. Они транслируют каналы на очень большие территории, а антенны их принимают и направляют к ресиверу, который уже дальше передает изображение к телевизору.

Так что для просмотра спутникового ТВ, одной только антенной ей не обойтись. Еще требуется приобрести тюнер. Все это нужно установить и настроить.

На данный момент существует два вида спутников. Первые передают открытые каналы, а вторые — закодированные. Еще бывает, что одним спутником пользуется сразу несколько операторов. Тогда обычно предлагается для каждого канала приобретать карт для его раскодировки.

Но, в основном, все каналы объединяются в единый пакет и для получения к ним доступа нужна всего одна карта.


Покрытие спутника

Русскоязычные каналы показываются на многих спутниках. Они отличаются местоположением и у всех свои координаты. Принимать с одной спутниковой тарелки можно сигнал только с одного спутника, но если рядом есть другие, то их вполне можно настроить и пользоваться услугами нескольких.

При выборе спутника вы должны учитывать, сможете ли вы на него направить свою антенну. Другими словами, все зависит от вашего местоположения и если имеются какие-то помехи, то подумайте, можно ли их устранить. Если сделать это невозможно, то тогда постарайтесь установить антенну как можно выше или выберите другой спутник.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

ОбозначениеЗначение
NСеверная широта
SЮжная широта
WЗападная долгота
EВосточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

  • Задаете свои координаты
  • Для расчетов выбрать высоту над уровнем моря – 0 м.
  • Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней “забивать” сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись “Нет сигнала”. Чтобы начать настройку, нажмите Меню – Настройка – Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение – определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет – надо еще настроить и ресивер.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

  • На сайте Триколор;
  • В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
  • Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Спутниковая антенна своими руками

Для улучшения приема 3G, 4G, или WiFi, применяют зеркало от параболической антенны. Так как, русский любит халаву, все чаще ищет в интернете как сделать «спутниковую тарелку» в домашних условиях. Давайте вместе разберем пару вариантов.

Для начала посмотрите видео.

У кого интернет не очень скоростной или не «безлимит» и не может (или не хочет) посмотреть видео, то опишу технологию своими словами.

В начале показывают как вырезать ровный круг с «плекса», потом берется крышка с кострюли (имеет форму параболы), помещается в духовку вместе с заготовкой из плексигласа. При нагреве, «плекс» принимает форму параболы. Затем можно обклеить толстой фольгой и зеркало готово.

Хоть видео и дает пример изготовления параболы, но минус в том, что диаметр мал для антенны. Хотя есть духовки и большего размера, короче, инфу для размышления получили, дальше только ваша фантазия в помощь.

Это был один вариант, давайте рассмотрим другой.

Для начала этот вариант нужно попробовать на листке бумаги с маштабом 1:4 или 1:5.

Итак, для получения зеркала диаметром 80 см , понадобится картон 100 Х 100 см. При этих размерах фокус зеркала равен 13 см .

Расчертим его так:

Расчертить на 16 идентичных сектора (22.5°) и 4 круга с радиусами r1, r2, r3, r4:

  • r1 = 75 mm
  • r2 = 254 mm
  • r3 = 400 mm
  • r4 = 528 mm (этот радиус выходит за квадрат, обрежьте по квадрату)

По этим кругам будет изгиб.

Теперь нужно сделать вырезы по 16 чертам с расстоянием между лепестками s1, s2, s3, s4:

Расстояние между лепестками:

  • S1 = 0 mm
  • S2 = 11 mm
  • S3 = 29 mm
  • S4 = 50 mm

По этой заготовке, можно вычертить на оценкованом листе. Соеденить края и зеркало для параболической антенны готово.

В этой статье опишу приемлемый способ, как сделать спутниковую антенну своими руками. Читал в интернете (не помню на каком сайте): надо взять у соседа антенну, выложить в ней проволоку и залить гипсом. Представляете ее вес, а сопротивляемость ветру.

Итак, тут мы рассмотрим, как создать само параболическое «зеркало», а какую антенну будете вешать (wifi, 3|4G) Вам решать.

Как вариант, можно сделать так:

Берете оцинкованный лист и делаете восемь разрезов, затем соединяете лепестки вместе.

Другой вариант. Нам понадобится большой мяч:

Делаем из проволоки первый круг диаметром, который нужен вам и одеваем его на мяч:

К1-К4 — круги из стальной проволоки диаметром 4-6 мм. Под кругами начертите линии маркером.

Затем, соединяем круги алюминиевой толстой проволокой крест на крест, снимаем изделие. Вместо алюм. проволоки, по одной заменяем на стальную и привариваем сваркой.

Должно получиться так:

Круг 4, должен остаться не закрытым, там будет проходить стойка облучателя. Остальное, нужно протянуть проволокой — сделать сетку.

Как вариант, зеркало — можно обтянуть готовой алюминиевой сеткой:

Фокус — это нахождение облучателя (антенны) на расстоянии от центра спутниковой антенны. Это расстояние зависит от множества факторов. Например: частота, раскрыв «зеркала».

Парабола — это как часть шара, а фокус у шара в середине.

Если антенну сделать, как Ант3, то фокус получится на уровне самой антенны, и т.д.

Учитывайте диаметры кругов.

Теперь о частоте. Фокус от частоты высчитывается по формуле, которая учитывает саму частоту и диаметр зеркала. Так как, неизвестно какой диаметр будет у Вашей «тарелки», то лучше фокус находить экспериментальным путем.

Допустим, вы хотите поставить 3G антенну Харченко,

закрепите ее на штанге и просуньте в круг 4. Запустите программу типа MDMA (в дБ показывает уровень сигнала) и штангой медленно двигайте к антенне или от нее.

В заключении хотелось бы сказать о диаметре. На практике усиление на антенне Харченко и диаметром спутниковой антенны в 90 см, доходило до 40 дБ.

Почему именно Триколор ТВ

С помощью спутникового оборудования Триколор Вам станет доступен просмотр свыше 200 каналов, из которых до 30 в HD и 4 канала в 4K Ultra HD. Откройте для себя и своей семьи мир развлечений уже сегодня!

А еще это:

  • Спортивные каналы с трансляцией матчей в прямом эфире, семейные, взрослые, детские ТВ-каналы, сериалы, зарубежное и отечественное кино, развлекательные телешоу и познавательные программы.
  • Возможность просмотра полюбившихся каналов не только на телевизоре, но и мобильных устройствах – планшетных компьютерах, смартфонах, других гаджетах, поддерживающих видеотрансляцию в высоком качестве.
  • Игры на приставке GS GAMEKIT с разрешением в Full HD – максимум удовольствия как для детей, так и взрослых.

Каждый клиент российского оператора «Триколор ТВ» уже смог по достоинству оценить все преимущества от установки и подключения комплекта оборудования для спутникового телевидения.

Подготовительные работы к установке оборудования своими руками

Для начала стоит определиться с расположением сторон и направлений света на местности. Иллюстрация выказывает примерное расположение юга в зависимости от времени суток. Конечно, ориентация относительно солнца возможна в достаточно ясную погоду. Точные показания может выявить исключительно компас.

В идеале производить установки спутниковой антенны на крыше самостоятельно, где возможность проявления помех минимальна. Не рекомендовано своими же руками закреплять тарелку к газовым дымоходам и к штангам коллективных установок. Не плохой вариант – самостоятельная установка антенны Триколор на стену лифтовой шахты. Антенна может устанавливаться на наружную часть лоджии либо балкона, на поверхности стены у окна, в открытых местах к сигналу, но не внутри остекленных балконов и типичных местах.

Этапы настройки тарелки на спутник

Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.

Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.

СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.

Пользоваться программой предельно просто:

  • запустить exe-файл (скачанный с официального сайта);
  • в поле «Site Location» ввести свои текущие координаты;
  • в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.

Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.

Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).

А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.

Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.

В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!

И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).

Порядок юстировки

Как правило, для качественной юстировки антенны нужно вынести телевизор вместе с ресивером на улице, предварительно подключив его к удлинителю. Затем:

  1. После подключения телевизора, конвертера и ресивера, нужно задать параметры ручного поиска.
  2. Включаем режим поиска сигнала.
  3. Плавно изменяется траектория спутниковой антенны вверх и вниз для того, чтобы поймать сигнал спутника. Как правило, при использовании оборудования с небольшим диаметром, измерять азимут не требуется.
  4. После того как сигнал был пойман, антенну немного наклоняют для поиска более качественного сигнала. В приоритете главное именно качество вещания.
  5. Антенну необходимо будет закрепить прочно с помощью гаек, но тут могут возникнуть сложности. Нужно закручивать гайки так, чтобы не сбился сигнал. В случае если качество вещания ухудшилось, закручивается диагональная гайка.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

с линейной поляризацией (вертикальной и горизонтальной)

с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа – линейный.

Еще у них может быть разное количество выходов:

один

два

четыре

восемь

Сам конвертер состоит из трех основных элементов:

облучатель

волновод

электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

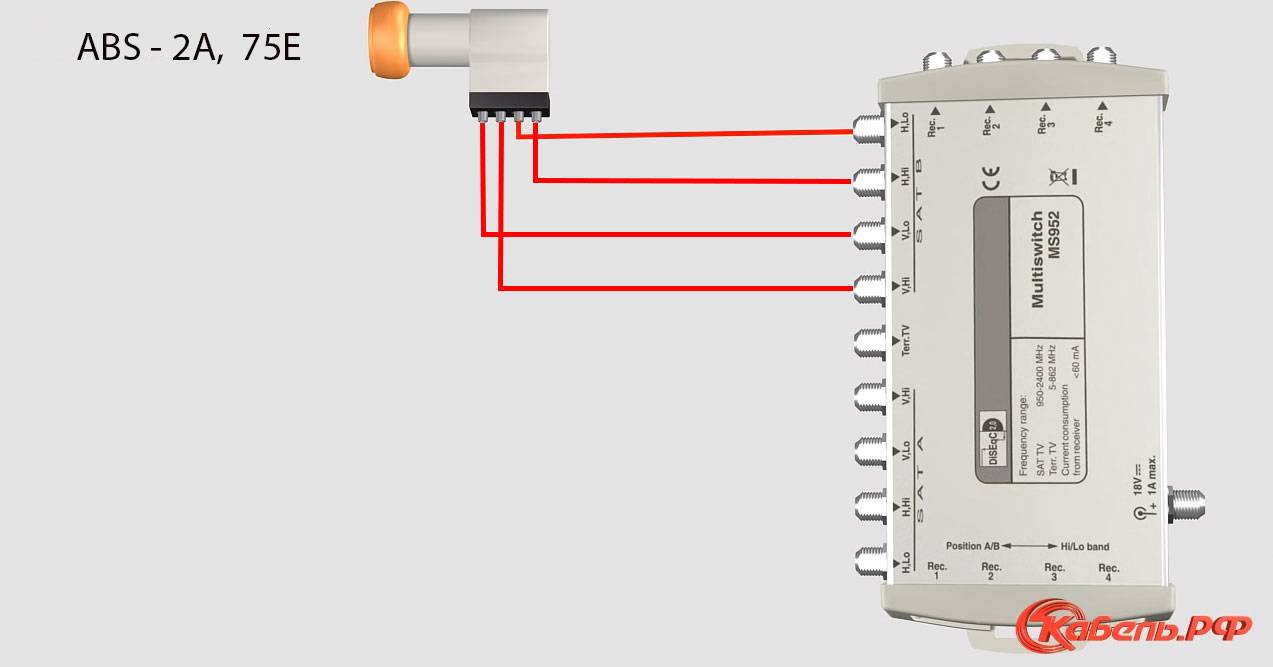

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Подключение антенны и настройка «Триколор ТВ» самостоятельно

Итак, как настроить антенну «Триколор ТВ»? Для начала необходимо составить план и подготовить инструмент. Вам понадобится:

  • перфоратор с набором буров;
  • отвертка;
  • вороток с головкой на 10.

Установка спутниковой антенны «Триколор ТВ»

Сначала необходимо определить место установки спутниковой антенны. Посмотрите, на какой стороне расположена тарелка у соседей – этого достаточно.

После этого нужно собрать антенну:

1 Закрепите кронштейн на стене. В комплекте идет несколько наборов крепежа – выбирайте в соответствие с ветхостью дома.

2 Поставьте конвертер на стойку так, чтобы его разъем смотрел вниз. Так в него не попадут осадки.

3 Подсоедините к конвертеру провода. Собирается F-разъем следующим образом.

4 Кабель зафиксируйте на дуге, которая расположена рядом с конвертером. Сделать это можно так.

5 F-разъем необходимо загерметизировать с помощью термоусадочной трубки. Иногда она идет в комплекте, а иногда нет – учитывайте это, когда будете осматривать комплектацию.

6 Поставьте на кронштейн тарелку и зафиксируйте болтами

Обратите внимание, что в дальнейшем будет производиться регулировка, поэтому затягивать «намертво» не следует

7 Кабель зафиксируйте нейлоновыми хомутами или изолентой, после чего заведите в дом.

Как подключить «Триколор» к телевизору самостоятельно

Как настроить ресивер «Триколор ТВ» самостоятельно? Здесь необходимо сделать несколько шагов:

  • подключить кабель от конвертера к ресиверу;
  • подключить кабель от ресивера к телевизору;
  • включить телевизор и настроить LNB-питание.

Далее понадобится настроить ресивер. Для этого необходимо войти в «Настройки» и ввести ПИН-код (обычно 0000).

После внесите эти данные:

  • антенна – 1;
  • частота – 12226;
  • спутник – Eutelsat (никакого спутника Tricolor не существует!);
  • F ЕС – ¾;
  • поляризация – left;
  • поточная скорость – 27500.

Теперь, чтобы настроить «Триколор ТВ» на телевизоре, необходимо отрегулировать тарелку. Здесь можно поступить двумя способами:

1 Один человек смотрит на телевизор, а второй понемногу двигает тарелку, пока уровень сигнала и качество не поднимутся до максимума. Способ долгий, но никаких расчетов не требуется. Можно ориентироваться на соседние антенны.

2 Второй метод более точный, но требует понимания азимута и угла наклона. На сайте «Триколор» есть таблица градусов, который действует в конкретной области. Если ваш город не входит в список – выберите ближайший и ориентируйтесь на его угол.

Прибор для настройки спутниковых антенн «Триколор»: как им пользоваться

Также самостоятельная настройка каналов «Триколор ТВ» возможна с помощью специального прибора – SatFinder. По сути – это отдельный монитор для анализа качества и сигнала. В него заводится выделенный отрезок кабеля, а затем процедура с регулировкой антенны продолжается.

В теории, он дает более четкое описание реального положения качества и сигнала. С другой стороны, он менее удобен, т.к.:

  1. Его нужно покупать. А т.к. это коммерческое оборудование для тестинга уровней сигнала ТВ, стоит оно не дешево.
  2. Нужно выводить отдельный кабель для подключения прибора к спутниковой сети.

Как регистрируется спутниковая антенна «Триколор ТВ»

Кроме покупки приемника «Триколор ТВ», необходимо также и зарегистрировать его. Эта процедура достаточно простая, если следовать четким указанием.

Когда все подключено и настроено, на экране должен появиться информационный канал. Если он не появился – нажмите клавишу 0 на пульте ДУ. После телевизор можно выключить, но ресивер должен быть включенным.

  • ID номер оборудования;
  • серийник приемника;
  • мобильный и, если есть, домашний телефон;
  • электронную почту;
  • данные из технического паспорта, который идет в комплекте.

После введения этих данных на телефон придет СМС с кодом, который необходимо ввести в последнем поле. В течение часа придет еще одно сообщение, в котором будет указан логин и пароль.

Теперь необходимо перейти к активации. Включите телевизор и листайте каналы до тех пор, пока не найдете «кодированный канал». Это специальное пространство для настройки, которое дает сигнал для старта конфигурации.

Телевизор можно выключить, а вот ресивер должен продолжать работать. В течение 8 часов настройка пройдет сама. На этом настройка «Триколор ТВ» на телевизоре окончена, и можно приступать к просмотру фильмов и сериалов.

Место установки антенны

Сигнал со спутника поступает вертикально на приемник. Если на пути будет расположено бетонное строение, излучение будет отражено и направится в воздушное пространство, после чего рассеется полностью. Если же сигнал не принять — земля частично или полностью поглотит его.

Это связано с физическими свойствами волнового излучения, которое поглощается черным телом и отражается от светлой поверхности.

Исходя из этого, возможно принять только прямой сигнал, т.к. отраженное строением излучение удаляется от пользователя, а прием от земли невозможен. Следовательно, установка антенны возможна только на улице и с точным направлением на спутник. Между ним и конвертером не должно быть крупных преград.

В малонаселенной местности местом установки телевидения может служить каркас частного дома или столб. В городских районах монтаж выполняется на крыше, реже на фасаде (верхние этажи) многоквартирных домов.

Пользователь может продолжать использовать для домашнего ТВ обычную эфирную комнатную антенну. Нужно учитывать, что ресивер комплекта не предназначен для расшифровки DVB-T2 и потребуются разные приставки.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

  • Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

  • Зеркало — прикрепляется на кронштейн;
  • Кабель коксиальный — передает сигнал на ресивер;
  • Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

  1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
  2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
  3. Закрепить кронштейн.

  4. Конвертер завести в держатель.
  5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
  6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
  7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

Как выбрать спутник: обзор моделей и цен

Перед приобретением спутникового оборудования, важно сначала подобрать оператора. Спутниковая разновидность телевидения работает от различных орбитальных спутников, которые ловят сигнал от станций и передают его на большие пространства на Землю. . Устройство подобного оборудования не такое сложное, как может показаться

Устройство подобного оборудования не такое сложное, как может показаться

Антенна определяет сигнал, а затем передает его на конвертер и дальше на тюнер. И только после этого происходит процесс декодирования, и сигнал передается в телевизор уже в виде звуков и изображений.

Вариант сборки конструкции

Каналы на русском языке передаются с определенных спутников

Чтобы получать сигнал с определенного объекта, важно правильно установить частоту приема. Для этого нужно знать, как настроить спутниковую антенну самостоятельно

Около 30 каналов на русском языке можно получить через спутник Ямал 201. Из операторов стоит выбрать среди таких, как Триколор – ТВ, НТВ – плюс или Радуга – ТВ.

В таблице представлены цены на определенные модели спутниковых тарелок.

ИзображениеМоделиЦена, руб.
Lumax 0.6 м с кронштейном1450
Триколор СТВ – 0,55-1,1 0,551290
Триколор FullHD GS-E501/C59110300
Супрал 60 см с кронштейном1640
Вариант 0,6 м900
Wisi б/кр5900

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

  • зданиям;
  • деревьям;
  • рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.


Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:

для Astra 5.0E потребуется уже два кабеля. Порты для подключения:

для Eutelsat 36.0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:

для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Спутниковое оборудование и принцип деятельности антенны

После приобретения оборудования следует процесс его непосредственного монтажа по месту. Установка спутниковой антенны может быть произведена специалистами, отыскать которых можно в ближайшем авторизированном дилерском представительстве Триколор. Стоит отметить, что установка антенны возможна без использования в процессе дополнительного специализированного оборудования. Так сделать монтаж антенны, подключить ее и настроить тюнер допустимо своими же собственными руками, что под силу каждому из нас самостоятельно.

В набор приема телевещания Триколор входят следующие комплектующие:

  • Тарелка (зеркало) для приема сигналов. Диагональ зеркала может варьироваться от 60 см и до 1,2 метра, от чего зависит и ее стоимость. Выбор необходимого размера диагонали стоит в зависимости от рельефности региона, препятствий и построек, находящихся на пути непосредственного приема сигнала.

  • Конвертер (голова), который преобразовывает сигнал, что отражается от зеркала, и направляет его к ресиверу. Конвертеры существуют с разным количеством выходов, что позволяет производить подключения к двум-трем тюнерам единовременно, что выражает и стоимость затрат.
  • DiSEq воссоединяет несколько установленных конвертеров;
  • Кабель и кронштейн, удерживающий зеркало (цена кронштейна может варьироваться, но за надежность крепежа стоит заплатить);
  • DVB тюнер из всего перечня комплекта является именно той наиболее дорогой частью, цена на который может варьироваться в широком диапазоне. Для просмотра бесплатных каналов может использоваться ресивер по типу моделей Globo, цена которых доступна. Прием платных каналов, транслирующихся провайдером Триколор, возможен на тюнеры с картоприемниками, стоимость которых выше.
  • F-коннекторы, воссоединяющие конвектора с кабелем, тюнером, DiSEq и иными составными системы. В стандартном варианте схемы установки предусматривается в использовании 8 штук.

Принцип деятельности оборудования:

  • Поверхность тарелки спутниковой антенны улавливает спутниковый сигнал Триколор;
  • Отраженный сигнал поставляется в конвертер;
  • Конвертер, в свою очередь, отсылает сигнал на тюнер;
  • Через тюнер сигнал достигает телевизора.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
