Вентиляция в гараже: как сделать по всем правилам

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

Естественную,
Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

простота установки;
низкая стоимость;
бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

отсутствие фильтров;
невозможность нагрева или охлаждения воздушных масс;
невозможность регулирования работы.

Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

возможность выхода из строя механических деталей;
зависимость от электроэнергии;
сложность установки;
большие габариты основных элементов;
высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Как правильно сделать вентиляцию в гараже

Верное решение – разработка схемы еще на этапе проектирования постройки. Это связано с тем, что во время возведения здания удобнее создавать функциональные отверстия в стенах и потолке

Принимается во внимание площадь, высота стен, количество этажей и число автомобилей, на которые рассчитывается помещение. По этим факторам определяется вид вытяжного устройства, который будет обеспечивать проветривание наилучшим образом

Все системы вентиляции можно разделить на 3 типа:

Естественная. Эта конструкция основана на принципах аэродинамики, воздушные потоки свободно циркулируют без какого-либо вмешательства извне.
Механическая, или принудительная. Используются автоматическое оборудование, которое обеспечивает идеальное проветривание.
Комбинированная – сочетание первых двух видов. Самостоятельно перемещение потоков дополняется действием специализированного оборудования.

Выводные и вводные пути собираются из металлических, асбестовых или из пластиковых труб. Для выбора необходимого диаметра требуется оценка газовых объемов в помещении. По действующим нормативам он рассчитывается по такому принципу: 1,5 см диаметра трубы на 1 квадратный метр площади. Например, если размер постройки 10 кв. м., то для обустройства всей конструкции потребуется 2 отрезка трубы с диаметром в 15 см.

Применяется еще один способ расчета вентиляции, который более подходит для монтирования одноканальной автоматизированной системы. По этой формуле третья часть площади должна соответствовать общей величине вентиляционных отверстий.

Схема вентиляции гаража

Технология организации естественной вентиляции

Рассмотрим основную схему естественной вентиляции с двумя независимыми вентканалами.

При организации полноценной циркуляции воздуха в гараже следует учесть следующие моменты:

Входной люк для поступления воздуха располагается внутри гаража выше пола на 10 см, а сам вентканал изгибается под 90° и поднимается на 30 см от земли. От осадков и грызунов желательно защитить вентиляционный вход козырьком и решеткой. Если использовать для поступления воздуха специально прорезанные отверстия в воротах гаража или его передней стене, то они делаются по площади в два раза больше, чем сечение трубы для входной вентиляции и их так же необходимо защищать решетками.
Вытяжка должна быть расположена у задней стенки гаража в верхнем противоположном углу по отношению к входному вентканалу. Начинается вытяжная труба на 10 см ниже потолка, а заканчивается не менее полуметра над крышей. Защищается от осадков козырьком и, желательно, дефлектором для стимуляции тяги.

Естественная вентиляция базируется только на действии физических законов и погодных изменениях:

движение воздуха в гараже происходит благодаря разнице температур и плотности воздушных масс внутри и снаружи постройки, смене выходящего теплого входящим охлаждённым воздухом
скорость обмена потоками зависит от силы ветра, стремящегося на замену теплого воздуха (с низкой плотностью), сохраняющего температуру при хорошей изоляции гаража
движение при воздухообмене задано стремлением теплого воздуха вверх туда, где давление понижено.

При простоте конструкции и экономии средств при создании естественной вентиляции стоит не забывать о существующих минусах:

летом на улице теплее, чем в гараже, и процесс смены воздуха будет идти очень слабо
перепад давления приведет к сквознякам, а они очень вредны для здоровья
если гараж маленький, то разница в давлении и температуре тоже будет небольшая, а это ухудшит циркуляцию воздуха
не всегда ветер дует во входное отверстие
необходимо регулярно чистить каналы зимой от замёрзшего конденсата

Монтаж естественной вентиляции

Как правильно сделать естественную вентиляцию в гараже своими руками? Необходимо строго придерживаться расчетов и соблюдать всю последовательность монтажа вентканалов.

Для расчета вентиляции необходимо знать площадь гаража. На 10 квадратных метра площади будет требоваться 150 мм диаметра вентканала. К примеру, при площади гаража 20 м2 понадобится, соответственно, труба с сечением 30 см (2,0 х 15=30). Выходит, если трубы только две, то они обе должны быть с таким сечением, если же используется несколько вытяжек или приточных входов, то можно разделить диаметр на количество входов. Получается, приточный канал — один диаметр трубы 30 см, а вытяжка, оборудованная в двух местах — две трубы, каждая не менее 15 см (30:2=15).
Для установки труб или коробов согласно расчету и схеме, описанной в технологии организации естественной вентиляции, понадобятся:

трубы необходимой длины,
уголок для приточной трубы,
инструмент для изготовления отверстий в стене и крыше,
герметик для заделывания щелей,
дефлектор на вытяжку,
защитные решетки и козырек.

Гараж, защита и.т.п.

Что из себя предоставляет гаражное помещение? Это здание закрытого типа, предназначенное для сохранения средств передвижения в надлежащем состоянии. Оно обеспечивает надёжную защиту от окружающей среды, которая очень часто бывает переменчивой.

Именно поэтому автовладельцы стараются либо приобрести себе гаражное укрытие, либо платить финансовые средства для хранения машины на закрытой автостоянке.

Если у человека уже есть гараж и он хочет, чтобы с его металлическим другом ничего не случилось, он обязательно должен позаботиться о вентиляции в яме гаража. Именно из этой области могут возникать трудности при длительном хранении.

Преимущества вентиляции

Правильно организованная вентиляционная система погреба и смотрового отсека влечет за собой положительные последствия:

нормализуется температурный фон. Для овощного хранилища это означает долгую сохранность продуктов питания, постоянный воздухообмен при сохранении необходимых показателей температуры, которая не опускается ниже ноля даже в сильные морозы;
в норме держится количество влаги в воздухе. Это отражается на всех отделениях гаража, а также на качестве содержания автомобиля. При взаимодействии с влагой, металлические поверхности гаража, инструментов, кузова автомобиля корродируют, приходят в негодность. Кроме того, овощи пропадают задолго до весны, постепенно разрушается конструкция смотровой ямы;
сухой воздух предотвращает появление плесени, грибка, которые опасны не только для овощных культур, но даже для бетонных, кирпичных элементов строения, смотрового отделения;
токсичные испарения технических жидкостей, лако-красочных материалов, жидкого топлива, машинного масла и т.д. благодаря налаженному воздухообмену не скапливаются внутри помещения, не попадают внутрь погреба, смотровой ямы. Ведь, достигая определенной концентрации, они способны нанести вред здоровью человека, легко воспламеняемы.

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника

При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проект

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

потолок (1) из железобетонной плиты;
стены из кирпича (3, 5);
входной канал (2);
котел отопления на твердом топливе (6) с дымоходом (4);
стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
фильтр (8);
калорифер (9) со встроенными электрическими нагревателями;
вентилятор (10) канального типа;
тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Для чего нужна вентиляция?

У вентиляции есть несколько основных задач, основываясь на которых, и нужно проектировать устройство вентиляции в гараже:

Минимальная влажность. Чем лучше циркуляция воздуха, тем меньше влаги останется в гараже, соответственно – меньше осядет по углам и на предметах внутри.
Баланс температур. Чем выше разница между температурой в гараже и снаружи, тем больше шанс появления конденсата в баке и салоне при выезде/заезде, в результате – «капля камень точит», а на воде двигатели внутреннего сгорания работать отказываются из принципа.
Удаление запахов. После ремонта или длительного хранения вещей появляются специфические «признаки». Особенно радуют мешки с луком, по счастливому стечению обстоятельств хранящиеся рядом с коленвалом и подшипниками. Спустя некоторое время запах неизбежно въедается в обивку салона, и тогда никакие «ёлочки» не спасут – только химчистка. Если во время ремонта автомобиль нужно заводить – есть шанс отравиться выхлопами.

Особенности вентиляции

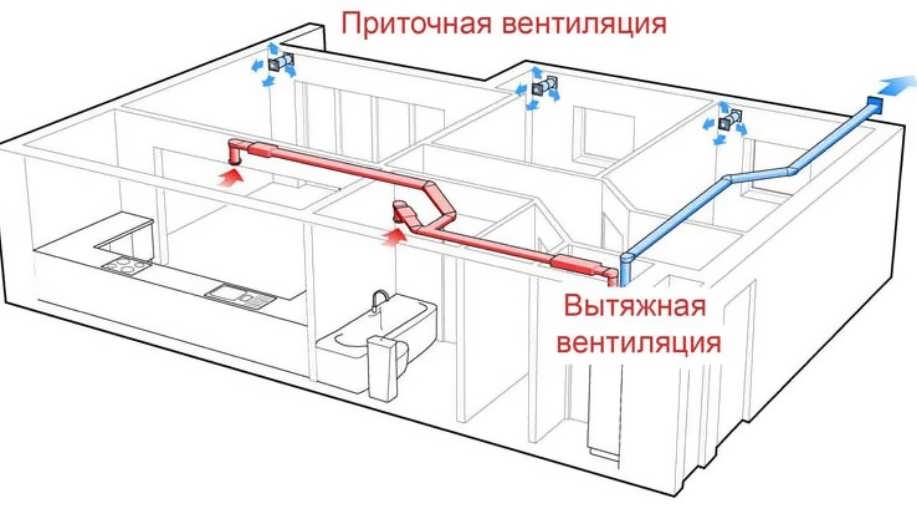

Приточно-вытяжная система — простая и эффективная вентиляция

Правильная и длительная сохранность овощей и фруктов, исключающая образование плесени, грибка, требует определенного температурно-влажностного режима, создаваемого хорошим воздухообменом в помещении. Его способны обеспечить три вида вентиляционных систем:

Естественная вентиляция, при которой свежий воздух поступает в помещение по приточным трубам, а застоявшийся, отработанный – выводится по вытяжному вентканалу. Эти явления происходят благодаря разнице температур и атмосферного давления в помещении и на улице.
Механическая вентиляция, при которой приток и отведение воздушных масс происходит с помощью вентиляционного оборудования, подключенного к единой системе или работающего самостоятельно.
Смешанная (комбинированная) вентиляция.

Вентиляция в погребе гаража, как правило, монтируется естественная, ее монтаж простой, материалов много не требуется, шум не создается.

Однако, естественная система имеет и некоторые недостатки:

Нестабильность работы в разные времена года. Принцип функционирования системы основан на разнице температур и давления, из-за чего, в зимний период система работает более стабильно. Но в морозы, возможно обмерзание труб, что приводит к уменьшению сечения вентканала вытяжки или его закупорке. Приточный канал может засыпать снегом, нарушив воздухообмен.
В зависимости от того, как проходит труба вытяжки (внутри стены или снаружи) есть необходимость ее утепления.
Нет возможности охладить или нагреть воздух.

При самостоятельном монтаже вентсистемы, принимая решение в пользу естественной или принудительной, нужно помнить, что в холодное время года, температура в погребе значительно выше, чем в гаражном помещении. Это способствует образованию конденсата и привести в негодность металлические изделия в гараже, включая детали автомобиля.
