Вентиляция погреба в гараже: правила выполнения

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

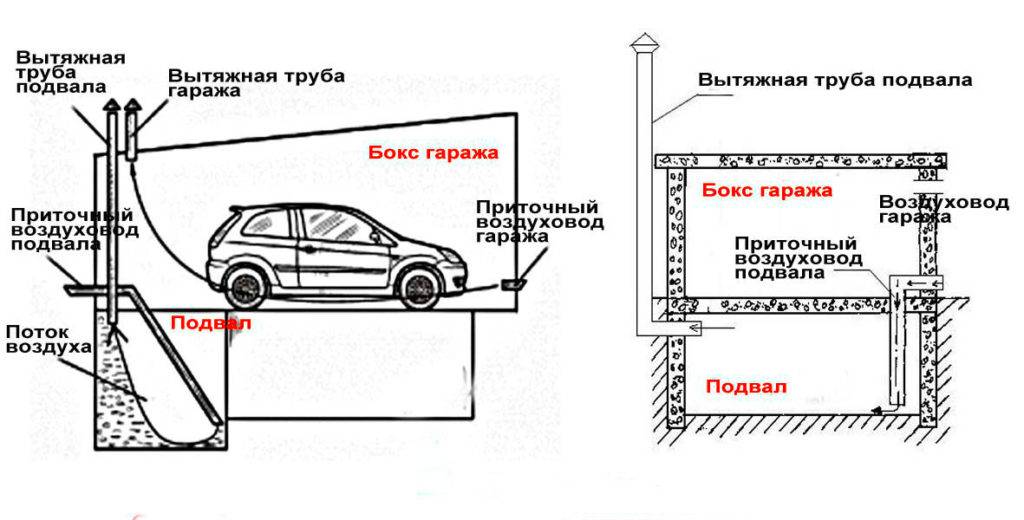

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Для чего нужна вентиляция в погребе

Для чего вообще нужна вентиляция? В жилых помещениях ее целью является обеспечение людей кислородом, или подача воздуха для работы оборудования, но в гаражном подвале эта система преследует другие цели. В первую очередь она создается для удаления влаги и загрязняющих веществ из помещения. Система вентиляции погреба гаража устраивается для удаления:

  • излишней влаги;
  • вредных соединений и газов.

Так как погреба в большинстве случаев расположены под поверхностью земли, в них может собираться влага, которая приводит к возникновению плесени и разрастанию микроорганизмов. Даже с учетом того, что это нежилое помещение, излишняя концентрация грибка может навредить людям, которые время от времени находится в подвале.

Вторая опасность, которая возникает в подвале гаража – попадание в него выхлопных газов при работе автомобиля. Чаще такая опасность возникает при эксплуатации ямы для ремонта и диагностики. Но даже без нее вредные газы просачиваются через конструкцию пола и накапливаются в помещении.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения

Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

  1. Естественной.
  2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Сообщества › Гараж Мечты › Блог › Вентиляция гаража и ямы — посоветуйте.

На волне тем про вентиляцию, «зима близко» , решил тоже уточнить и наметить пути для доработок. Итак имеется: — гараж из силикатного кирпича в ряду, слева/справа/сзади соседи, площадь 21м2. — потолок — залитый бетон, утеплён 5см пенопласт и отражающая изоляция (пенофол) с заходом на стенки. — зимой эпизодически посещаем, во время посещений — оталиваю буржуйкой. — есть овощная яма, тонкая стенка и потолок (см. картинку) утеплены 3см пеноплексом. — есть центральная яма с люком по центру гаража, потолок утеплён 10см пенопласта, стена с овощной ямой — 10см пенопласта. — есть смотровая яма, ничем не утеплена. крышки — половая доска. — есть боковые (от смотровой) ямы, ничем не утеплены. — ворота со шторкой, до утепления потолка в гараже (прошлый год) на замке намерзала шуба. — пол — бетон, пол в ямах бетон. Овощную яму периодически (не в этом году) топит, боковые смотровой — редко топит.

На текущий момент не нравится — конденсат из пластиковых труб, капли конденсата на потолке ям. Влажность

в ямах. Хотелось бы «безопасно» (от ржавчины) хранить железяки для поделок в центральной яме, не захламляя гараж.

Из подобных постов, из комментариев нахватался немного разумных идей: — опустить трубу с пола гаража к полу в центральнойм подвале, отверстие имеется. — утеплить трубы из подвала против конденсата. — принудительная вентиляция по таймеру/датчику влажности вроде хорошо, но оставлять без присмотра не хотелось бы. — организовать приточную вентиляцию в гараж вроде надо но куда встроить не понимаю.

Проверка на эффективность

  1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
  2. Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.

Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

Как грамотно выполнить монтаж?

Для организации правильного вентилирования гаража понадобится сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Приточное отверстие делают в нижней части наружной стены, примерно в 10-15 см от пола.

Для обустройства вентиляции в гараже нужно проделать стеновые отверстия, которые по размерам и конфигурации соответствуют характеристикам трубы

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют вентиляционные трубы с круглым сечением.

Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.

Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.

Устройство естественной вытяжки

Как правило, вытяжка в погребе выполняется по стандартной схеме с двумя каналами – приточным и вытяжным. В качестве последних используется недорогая канализационная ПВХ труба одного диаметра.

Выход приточного воздуховода

Воздуховоды нужно установить по таким правилам:

  1. Вытяжная труба начинается в верхней зоне овощехранилища, не ниже 20 см от потолков, иначе перекрытие станет «потеть» снизу.
  2. Верх вытяжного канала поднимается как можно выше, дабы обеспечить хорошую тягу. В идеале срез трубы должен находиться на уровне кровли.
  3. Низ приточного воздуховода разместите в 30—50 см над полом, верх достаточно вывести на уровень цоколя.
  4. Если погреб – отдельное сооружение, то ставьте каналы вертикально с проходом сквозь потолок, не допуская поворотов. Подобную схему можно реализовать в гараже, пропустив трубопроводы через перекрытия.
  5. Воздуховоды из подвалов, устроенных под частным домом либо сараем, прокладывайте с минимальным числом поворотов. Чтобы пройти сквозь стену и вывести канал наружу, 2 изгиба вполне достаточно.
  6. Торцы труб закройте от осадков металлическими зонтиками, а приточную дополнительно перекройте сеткой. Поскольку она стоит низко, нужно преградить путь в погреб для грызунов.

Вентиляция с одной трубой будет работать, если организовать приток через входную дверь

В некоторых случаях вентиляцию в подвале гаража принято выполнять одной комбинированной трубой, разделенной на 2 секции продольной перегородкой. Она служит одновременно притоком и вытяжкой. Данный способ не отличается эффективностью, поскольку между каналами нет перепада высот. Вдобавок отверстия расположены в одном месте, а не разнесены по углам погреба для лучшей циркуляции. Как устроить правильную вентиляцию под гаражом, показано в видеоматериале:

Нередко в интернете встречаются советы по улучшению естественной тяги с помощью дефлекторов – металлических насадок на вытяжной воздуховод. Устройство, показанное ниже на фото, при обдуве ветром создает вокруг оголовка трубы зону разряжения, отчего тяга возрастает. Чем сильнее дует ветер, тем больше воздуха дефлектор помогает всасывать из подвала. Но для зимнего периода это не слишком удачное решение и вот почему:

  • чтобы дефлектор нормально функционировал, его надо вывести из подветренной зоны, то есть, поднять над крышей;
  • сколько воздуха уйдет наружу, столько и поступит через приточный воздуховод, из-за чего при сильном морозе и ветре все припасы могут замерзнуть;
  • если пытаться регулировать воздушный поток заслонкой, то при каждой перемене погоды придется ее настраивать.

Подробнее о естественной вентиляции погребов рассказывается в следующем видео:

Структура системы вентиляции

Как правильно сделать вентиляцию? Вся система удаления и поступления воздуха обычно состоит из двух труб. По одной из них поступает холодный воздух. По другой этот воздух выходит на улицу. Вентиляция в подвале происходит за счёт закона Архимеда. Он гласит о том, что плотность холодного воздуха больше чем плотность тёплого. Именно по этой причине труба, по которой поступает холодный воздух с улицы, должна находиться в погребе намного ниже вытяжной.

Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). Конец её в погребе обычно не доходит 40-60 см до пола. Если вентиляция в подвале гаража сделана правильно, то конденсат на теле приточной трубы, даже тонкостенной, быть не должен. Но для большей надёжности многие покрывают их сверху изоляцией.

Но это совсем не значит, что конденсат не должен быть внутри приточки. Поскольку температура воздуха внутри холоднее, то некоторое количество влаги там будет выделяться. Для того, чтобы оно ни скапливалось, а беспрепятственно выходило под трубой, с приточкой делают небольшой своеобразный капле приёмник: горку на полу из мелкого гравия для испарения капель, которые стекают туда.

Простейшая организация каплеприемника

Отверстие для вытяжки находится под потолком, в противоположном конце помещения от притока воздуха.

Расположение её там не случайно. Для того чтобы свежий воздух, попав из приточной вентиляции, циркулировал по всему помещению и, подогретый испарениями овощей и окружающей температурой, поднимался к потолку, и уходил в отверстие вытяжки. Ее так же, как и приточку, часто покрывают сверху изоляцией.

Сама труба вытяжки делается как можно выше, чтобы сила потока тёплого воздуха была довольно большой. Сверху обеих труб, на улице, обязательно следует сделать защитный козырёк для того, чтобы при дожде капли не попадали внутрь и не заливали пол помещении.

Зачем нужна вытяжка

Основная задача вентиляции подвала – увеличить срок хранения продуктов, которые находятся в помещении. Качественно выполненная вытяжка поможет предупредить целый ряд факторов, негативно влияющих на зимние заготовки:

  • В случае недостаточного воздухообмена различные поверхности интенсивно покрываются конденсатом. Металлические элементы при таких условиях начинают ржаветь, а деревянные – гнить. Также повышается влажность, которая способствует развитию грибка и плесени.
  • Зимой температура внутри погреба значительно превосходит показатели гаража. Если не оборудовать вентиляцию, теплый воздух будет постоянно подниматься, вынося с собой конденсат. В результате на кузове машины появятся следы коррозии.
  • При недостаточном вентилировании подвала гаража все припасы, которые в нем хранятся, станут токсичными. Это объясняется работой заведенного двигателя. Также в подвал могут проникать ядовитые испарения от разных технических жидкостей. Вентиляционная система обеспечит полноценное устранение загрязненного воздуха.

Правильно обустроенная система воздухообмена позволит избежать таких неблагоприятных факторов.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

  • диффуз-флюгер;
  • дефлектор;
  • нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха

Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

  • вентиляционных труб;
  • защитных решеток;
  • козырьков для уличных концов труб;
  • дефлекторов;
  • вентиляторов;
  • кабеля;
  • крепежных хомутов;
  • дюбелей и саморезов;
  • молотка;
  • дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Назначение ямы в гараже

Гаражное строение среднестатистического городского жителя часто оборудуется так называемой овощной ямой. Главное и единственное ее назначение – хранение сезонного урожая овощей, консервированных и других продуктов питания. Погреб внутри оборудуется стеллажами, полками, коробами для удобного хранения собранных овощных культур.

Внутри погребного помещения необходимо поддерживать определенную температуру, влажностный показатель, которые не должны выходить за пределы нормы. Это негативно скажется на сроке хранения овощей: при избытке влаги они сгниют раньше срока, при сильном холодном притоке – высохнут.

Вентиляция позволяет овощной яме выполнять ее основную функцию – хранение овощей от осени до весны.

Кроме того под гаражом часто размещается смотровая яма. Предназначена для ремонтных, технических работ, которые необходимо производить непосредственно под машиной.

Не смотря на малые размеры, смотровой отсек также нуждается в постоянном проветривании, просушивании, потому что внутрь часто могут попадать влага с автомобиля, скапливаться конденсат. Со временем это приведет к разрушению стен ямы, она станет непригодной.

Вентиляционные системы гаражного строения, овощной и смотровой ям могут быть как автономными, так и взаимодействовать в определенной степени.
