Как правильно сделать вентиляцию в гараже

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

  1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
  2. Для гаража также устанавливается вытяжная труба.
  3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
  4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
  5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.

Выбираем вентиляцию

Устройство вентиляции в подвале гаража надо продумать заранее, ведь она бывает двух видов. А это зависит от конструкции вашего строения.
Давайте разберемся, как сделать вентиляцию в подвале гаража и какую систему выбрать.

Вентиляция принудительная

Вентиляция гаража подвала такого типа прекрасно подойдет даже к большому строению. Здесь при помощи вентиляторов воздух подается в помещение с улицы, то есть принудительно.Правда следует сказать, что она будет значительно дороже, но можно сделать практически любой климат, если конечно поставит автоматику.Вентиляция гаража с подвалом такого типа состоит из следующих узлов:

  • Системы вентиляционных каналов, которые способствуют подаче воздуха с улицы;
  • Также может быть установлена и система кондиционирования, которая состоит из нагнетателей и самого кондиционера;
  • Понадобится установка воздухозаборника;
  • Здесь будут и диффузоры, по которым выполняется подача воздуха;
  • Устанавливаются тройники, которые симулируют поток.

Основным плюсом данной системы будет то, что внешние погодные условия никак не повлияют не климат внутри помещения. Основным минусом можно считать цену, которая будет не маленькой, на нее больше всего повлияет объем помещения.

Вентиляция естественная

Вентиляция подвала гаража происходит по чисто физическим свойствам. В основе лежит разница температур на улице и в помещении. На этой основе и происходит движение воздуха.
Здесь воздух из подвала просто выходит потому, что он теплее и замещается воздухом с улицы. В такой системе есть один существенный недостаток, на движение воздуха крайне сильно влияет ветер снаружи помещения (подробнее читайте Как сделать естественную вентиляцию подвала и все учесть).

Естественная вентиляция в гараже с подвалом у нас будет состоять из следующих элементов:

  • Система приточных каналов;
  • Вытяжные каналы;
  • И продухи.

Схема вентиляции гаража с подвалом довольно проста. И здесь основным достоинствам будем считать цену, которая низкая. Самое главное все правильно предусмотреть на начальной стадии строительства (читайте Как построить погреб в гараже согласно правил).

Весь принцип работы вы можете посмотреть по видео и фото.

Сравнительная таблица:

Вентиляция принудительнаяВентиляция естественная
Всегда обеспечит нужную температуру и на это не повлияет погода снаружиЭто будет самым дешевым и надежным вариантом
Можно менять интенсивность путем регулировки вентилятораЗдесь нет зависимости от энергоснабжения
Можно сделать нагрев и очистку воздуха перед его подачей в помещениеДанный вид не потребует делать обслуживания, которое может нести денежные затраты
Есть возможность регулировки температуры воздуха, который выходит, поэтому можно снизить затраты на отоплениеДовольно дешевый вариант с точки зрения обслуживания, потребуется только периодически делать очистку каналов
Затраты на электропитаниеЗдесь нет шума во время работы
Могут произойти поломки, и на это надо будет нести затратыКачественная работа зависит от погодных условий, в результате это может быть довольно низкая эффективность работы
Такая система довольно громоздка при установке. Так же довольно трудная установка если вы этого не запланировали на начальной стадии строительстваДовольно плохая регулировка
Большая потеря тепла в зимний период
Вентиляция возможна в летнее время только при открытых окнах
Нет возможности применить фильтры для очистки воздуха
Может быть в помещении сквозняк и это делает обстановку не комфортной

Виды вентиляционных систем

Оптимальный способ организации воздухообмена в помещении необходимо выбрать еще на стадии проектирования сооружения. Существует несколько типов вентиляционных систем, каждый из которых имеет свои преимущества и недостатки:

Естественная вентиляция.

Эта система предполагает обустройство минимум 2-х воздухоотводящих отверстий в помещении, обеспечивающих естественный воздухооборот. Циркуляция осуществляется из-за разницы температур в помещении и на улице. Этот тип является наиболее дешевым и востребованным. Он не требует подключения к электричеству и легко монтируется собственными силами, но не подходит для кирпичных или железобетонных строений.

Комбинированный способ вентиляции.

Схема заключается в обустройстве принудительной вытяжки и наличии естественного притока, или наоборот, принудительном притоке и естественной вытяжке. Подходит для гаражей с электричеством. Существенным преимуществом является возможность регулировки интенсивности воздухообмена за счет увеличения сечений воздуховода и производительности вентилятора.

Принудительная вентиляционная система.

Она подразумевает полностью механизированную схему, в которой присутствуют вентиляционное оборудование, вытяжки, нагнетатели и другие специальные устройства. Механическая вентиляция в погребе является единственным приемлемым способом, если гараж находится ниже уровня земли. В магазинах такие системы не отличаются демократичной стоимостью, но при приложении определённых усилий, её тоже можно обустроить самостоятельно.

При выборе рациональной схемы устройства необходимо учитывать, что принудительная вытяжка хоть и требует определенных вложений, но обладает наибольшей эффективностью и подходит для всех типов гаражей. При её наличии отсутствует необходимость распахивать гаражные ворота для усиления воздухообмена и дополнительно отапливать улицу или делать дыры в потолке и стенах. Естественная и комбинированная системы дешевле и проще в реализации, но для больших площадей они практически бесполезны.

Варианты вентиляции в гараже

Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.

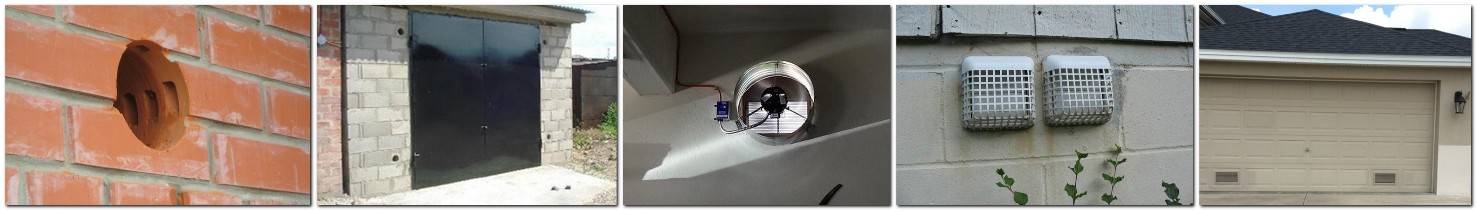

Варианты оборудования вентиляционной шахты

Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.

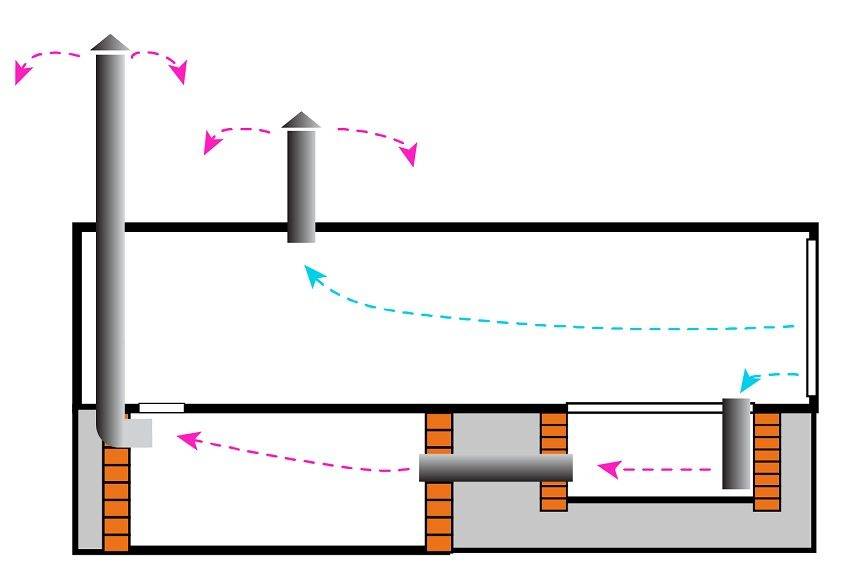

Схема расположения вентиляционных труб в гараже с ямой

Как расположить вентиляционную шахту для лучшей тяги

Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.

Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.

Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.

Схема воздушных потоков потоков при разных типах вентиляции

Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.

Схема естественной вентиляции в гараже

А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.

Комбинированная вентиляция автомобильного бокса

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Особенности устройства подвала в гараже

  • Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
  • Полностью отсутствуют источники естественного притока воздуха.
  • Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
  • Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
  • Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
  • Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).

Как грамотно выполнить монтаж?

Для организации правильного вентилирования гаража понадобится сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Приточное отверстие делают в нижней части наружной стены, примерно в 10-15 см от пола.

Для обустройства вентиляции в гараже нужно проделать стеновые отверстия, которые по размерам и конфигурации соответствуют характеристикам трубы

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют вентиляционные трубы с круглым сечением.

Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.

Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.

Пошаговая инструкция по монтажу вентиляции

Для комбинированной системы вентиляции тоже нужны вытяжное и приточное отверстия. Делаем их в 10 см от поверхности пола и потолка соответственно. Можно сделать в любом месте, только не напротив друг друга.

Дополнительно в вытяжное отверстие устанавливается вентилятор. Он принудительно удаляет воздух из гаража, который замещается свежим с улицы. Определить необходимый диаметр можно по схеме аналогичной обустройству естественной вентиляции.

Плюсы такой системы — эффективность в любой сезон. Кроме того в сопоставлении с механическим способом вентиляции этот стоит гораздо дешевле.

Схема механической вентиляции

Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.

Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.

На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.

Другие советы

  • Из чего лучше строить гараж, рекомендации по выбору материалов для строительства гаража
  • Как сделать гидроизоляцию в подвале гаража, гидроизоляция подвала гаража изнутри от грунтовых вод
  • Как сделать лестницу в подвал гаража, устройство металлической/деревянной лестницы для гаражей

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

  • При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
  • При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Подводя небольшие итоги

Только с помощью такого подхода можно обеспечить своевременное удаление избыточной влаги из помещения, которая негативно влияет на хранящиеся внутри гаража предметы. Особенно, это касается самого автомобиля, ведь при повышенной влажности в гаражном помещении риски развития коррозии на металлических поверхностях транспортного средства очень велик.

Фильтры и вентиляция для гаража.

Даже при идеально выполненной гидроизоляции в гараже может быть сыро. И в первую очередь так происходит при изменении погодных условий – когда идет дождь, снег и т.п. Ведь заезжая в гараж на мокром авто, влага автоматически распространяется по всему помещению, скапливаясь на его стеновых перекрытиях и потолке.

Решить проблему с удалением конденсата и проветриваем в гараже поможет качественно выполненная система вентиляции: избыточная влага, конденсат будут попросту выветриваться из помещения под воздействием циркуляции воздушных масс.

Существует 3 варианта устройства вентиляции в гараже:

  1. Естественный
    – помещение оборудуется 2-мя вентиляционными каналами, где один служит для ввода воздуха в помещение, а другой – с целью его вывода. Система работает за счет вымещения теплого воздуха наружу.
  2. Механический.
    Работает по идентичному принципу, как и схема с естественной циркуляцией воздушных масс. Единственным отличием является наличие специального нагнетающего оборудования для принудительного перемещения воздуха в помещение и выведение из него. Как правило, для таких целей используются электровентиляторы.
  3. Комбинированный.
    Как понятно из названия, такая система является гибридом предыдущих двух. В данном случае вентиляторы или любые другие приспособления ставятся на выходе и взамен выведенному воздуху через обычный вентиляционный канал поступает новый.

По этой же причине возникает необходимость и в проветривании смотровой ямы.
