Вытяжка в гараже для правильной вентиляции

А если сам?

Как сделать вентиляцию в гараже? Для начала нужно определиться с перечнем инструментов, которые понадобятся при монтаже системы. В него входят:

  • подручный материал (пластиковые трубы или что-то наподобие них);
  • болгарка (для распиливания);
  • перфоратор (проделывание отверстий);
  • решётки для защиты.

После получения всего нужного, человеку стоит придерживаться следующих правил монтажа:

Первое – рассчитать площадь отверстий для вентиляции. Если прикинуть среднестатистическую площадь гаражного помещения, то тогда отверстия будут размером в 27 см (в диаметре). При монтаже 2 отверстий, их размер должен быть не менее половины от результата, которого необходимо достигнуть.

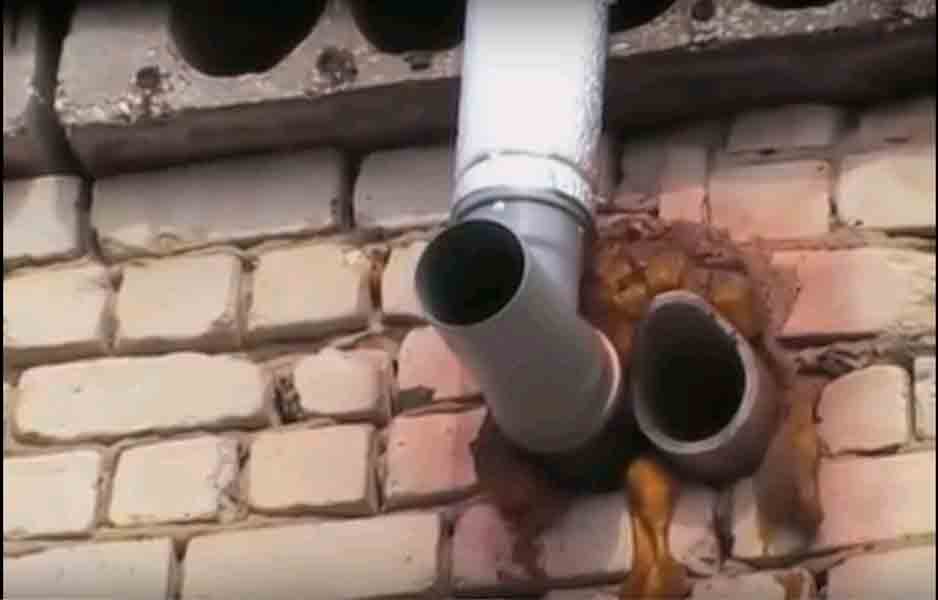

Второе – сделать сами отверстия в стене, где в будущем будет происходить монтаж трубных воздуховодов. Дырки для вентиляции обязаны быть на расстоянии не меньше 12-16 см от пола. Тут используется перфоратор.

На другой стеновой поверхности (где-то примерно на 10 см ниже потолка) делаем дырку для установки выводной трубы. Данная конструкция выводиться на гаражную крышу.

Во время финального монтажа, щели между трубами и стеновой поверхностью замазываются специальной пастой. Для более надёжной защиты, наружные отверстия прикрываются пластиковыми решетками (таким образом, решается проблема проникновения животных в гараж). Для защиты трубы от наружных осадков, рекомендуется использовать специальный колпак.

Как можно заметить, если человек обладает достаточным уровнем квалификации, то сделать подобную систему, не составит для него никакого труда.

Выбираем вентиляцию

Устройство вентиляции в подвале гаража надо продумать заранее, ведь она бывает двух видов. А это зависит от конструкции вашего строения.
Давайте разберемся, как сделать вентиляцию в подвале гаража и какую систему выбрать.

Вентиляция принудительная

Вентиляция гаража подвала такого типа прекрасно подойдет даже к большому строению. Здесь при помощи вентиляторов воздух подается в помещение с улицы, то есть принудительно.Правда следует сказать, что она будет значительно дороже, но можно сделать практически любой климат, если конечно поставит автоматику.Вентиляция гаража с подвалом такого типа состоит из следующих узлов:

  • Системы вентиляционных каналов, которые способствуют подаче воздуха с улицы;
  • Также может быть установлена и система кондиционирования, которая состоит из нагнетателей и самого кондиционера;
  • Понадобится установка воздухозаборника;
  • Здесь будут и диффузоры, по которым выполняется подача воздуха;
  • Устанавливаются тройники, которые симулируют поток.

Основным плюсом данной системы будет то, что внешние погодные условия никак не повлияют не климат внутри помещения. Основным минусом можно считать цену, которая будет не маленькой, на нее больше всего повлияет объем помещения.

Вентиляция естественная

Вентиляция подвала гаража происходит по чисто физическим свойствам. В основе лежит разница температур на улице и в помещении. На этой основе и происходит движение воздуха.
Здесь воздух из подвала просто выходит потому, что он теплее и замещается воздухом с улицы. В такой системе есть один существенный недостаток, на движение воздуха крайне сильно влияет ветер снаружи помещения (подробнее читайте Как сделать естественную вентиляцию подвала и все учесть).

Естественная вентиляция в гараже с подвалом у нас будет состоять из следующих элементов:

  • Система приточных каналов;
  • Вытяжные каналы;
  • И продухи.

Схема вентиляции гаража с подвалом довольно проста. И здесь основным достоинствам будем считать цену, которая низкая. Самое главное все правильно предусмотреть на начальной стадии строительства (читайте Как построить погреб в гараже согласно правил).

Весь принцип работы вы можете посмотреть по видео и фото.

Сравнительная таблица:

Вентиляция принудительнаяВентиляция естественная
Всегда обеспечит нужную температуру и на это не повлияет погода снаружиЭто будет самым дешевым и надежным вариантом
Можно менять интенсивность путем регулировки вентилятораЗдесь нет зависимости от энергоснабжения
Можно сделать нагрев и очистку воздуха перед его подачей в помещениеДанный вид не потребует делать обслуживания, которое может нести денежные затраты
Есть возможность регулировки температуры воздуха, который выходит, поэтому можно снизить затраты на отоплениеДовольно дешевый вариант с точки зрения обслуживания, потребуется только периодически делать очистку каналов
Затраты на электропитаниеЗдесь нет шума во время работы
Могут произойти поломки, и на это надо будет нести затратыКачественная работа зависит от погодных условий, в результате это может быть довольно низкая эффективность работы
Такая система довольно громоздка при установке. Так же довольно трудная установка если вы этого не запланировали на начальной стадии строительстваДовольно плохая регулировка
Большая потеря тепла в зимний период
Вентиляция возможна в летнее время только при открытых окнах
Нет возможности применить фильтры для очистки воздуха
Может быть в помещении сквозняк и это делает обстановку не комфортной

Возможен ли гараж без вытяжки?


Гараж для авто

Конечно, гараж без вентиляции построить можно, но вот проблем в дальнейшем с таким помещением возникнет очень много. Большинство автолюбителей зачастую ставят свой автомобиль в гараж на зимний период. А вот представьте, если в нем нет вентиляционной системы? В таком помещении и сам автомобиль и детали будут подвергаться воздействию коррозии.

Кроме того, в гараже многие и самостоятельно ремонтируют свой автомобиль. Зачастую эта работа сопряжена с использованием очень вредных для здоровья человека химических веществ. Поэтому только качественная и правильно устроенная вытяжка в погребе гаража может удалить опасные пары из помещения и снизить риск для вашего же собственного здоровья.

Пошаговая инструкция по прокладке вентиляции

Рассмотрим процесс на примере естественной вентиляции

Сложнее всего в гараже сделать естественную вентиляцию погреба, поэтому в качества примера лучше рассмотреть создание такой системы. Она основывается на правильной установке вытяжной и приточной трубы на требуемой высоте. По приточной трубе свежий воздух поступает в помещение с улицы, а для удаления отработанного служит вытяжная.

Нежелательно отступать от расчётов – так вы сможете обеспечить максимальную производительность системы.

Для изготовления воздуховодов лучше всего использовать оцинкованные или асбестовые трубы подходящего размера.

Сквозная труба может монтироваться двумя способами:

  1. Сквозным – проводят вентиляционную трубу через пол гаража и после этого выводят ее наружу сквозь кровлю.
  2. Настенным – вытяжную трубу заделывают в стену погреба и выводят за границы постройки.

Благодаря этому достигается разница в температурах внутри гаража и на улице, что позволяет обновляться воздуху естественным способом. Для усиления тяги на трубе крепят дефлектор, дополнительно он защищают трубу от проникновения пыли и мусора.

Для устройства вентиляции можно взять асбестовые трубы – часто используют жестяные и пластиковые изделия. Самыми долговечными и практичными являются пластиковые трубы. Они хороши тем что:

  • Служат очень долго;
  • Хорошо выдерживают механические воздействия;
  • Хорошо противостоят воздействию агрессивной среды;
  • Их легко обрабатывать, такие изделия весят очень мало;
  • Поверхность труб скользкая, на ней почти не задерживаются любые загрязнения.

По этой причине изготовление вентиляционных каналов из недорогих и практичных труб из пластика наиболее удобно и доступно.

При изготовлении вентиляционной системы владельцу гаража нет необходимости капитально перестраивать всю конструкцию. Вся работа состоит в том, чтобы купить комплект подходящих по диаметру труб и установить их в нужных местах строения. Отверстия в стенах делают с помощью перфоратора. После того как будут закреплены трубы, отверстия необходимо хорошо заделать.

Чтобы у вас получилась полнофункциональная вентиляционная система, разница высот между приточной и вытяжной трубой  должна быть не меньше 3 метров. Только в этом случае возможен качественный воздухообмен. Часть трубы, выходящая на улицу, обязательно должна быть утеплена. На приточном и вытяжном отверстии желательно установить затворки, которые позволят без проблем регулировать силу потока воздуха в зимний период.

В смотровой яме или в подвале желательно сделать принудительную вентиляцию. Для её изготовления придется купить подходящие вентиляторы. Без них в тёплый период очень сложно создать надёжный воздухообмен, ведь при естественной вентиляции он на 100% зависит от перепадов температур.

Видео: Как сделать вентиляцию в гараже

Выбор способа создания вентиляции в гараже нужно делать, принимая в расчёт особенности строения и предназначения помещения. Иногда необходимо организовать особые режимы влажности или температуры, на некоторое время (для удаления дыма) может потребоваться усиленная вентиляция.

Устройство вентиляции в гараже, пристроенном к дому

Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.

Объединенная с домом вентиляция гаража или отдельная

Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.

Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.

Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.

Дополнительные условия проветривания гаража

При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.

Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.

Выбор способа циркуляции

Расчёт вентиляции и проектирование системы выполняется на этапе составления проекта здания, поскольку вентиляционные отверстия придётся прокладывать в несущих элементах во время постройки. Некоторые для этого обращаются к профессионалам, имеющим соответствующие знания и опыт – это даёт гарантию того, что будет спроектирована правильная вентиляция в гараже. Но если вы уверены в своих силах и смекалке, прочтите руководства, как сделать вентиляцию в гараже и что для этого нужно. При добросовестном подходе и соблюдении требований вентиляция в гараже своими руками возможна.

Если вас интересует вентиляция гаража своими руками, начните с выбора системы циркуляции воздуха. Перед тем как сделать вентиляцию в гараже, учитывают следующие факторы:

  • количество уровней;
  • количество автомобилей в помещении;
  • высоту потолков и площадь.

Это даёт основания выбрать подходящий способ циркуляции воздуха, исходя из которого принимается решение, как будет обустроена вентиляция в гараже своими руками. На сегодняшний день используются три вида систем:

естественная вентиляция в гараже – она основывается на законах аэродинамики, и в ней не предусмотрены никакие принудительные средства воздухообмена.

Применение вентиляционных решеток для естественной вентиляции гаража

  • комбинированная система, которая сочетает естественный способ с механическими устройствами для принудительной циркуляции.
  • механическая система, при которой поступление и отвод воздуха осуществляет вытяжной вентилятор – для гаража такая схема используется довольно часто.

Все три вида предусматривают одноканальную или двухканальную схему движения воздушных потоков. Если используется вытяжной вентилятор для гаража, обычно достаточно одного канала.

Схема движения воздуха при естественной вентиляции: 1 — направление воздуха; 2 — вентиляционные отверстия в двери гаража; 3 — вентиляционный короб

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

4 Принудительное вентилирование подвала

Когда не удается обеспечить вентилирование перечисленными выше методами, устанавливают принудительную вентиляцию. Такая схема лучше подходит для проветривания подвалов большой площади, помещений, в которых устроена сауна, мастерская, оборудован спортзал, игровая комната, поскольку одновременно обеспечивает приток свежего воздуха и удаляет неприятные запахи. К преимуществам ее использования относят эффективную работу независимо от погодных условий, легкость настройки и поддержание необходимых параметров.

Стандартная схема предполагает принудительную подачу воздуха забираемого с улицы при помощи вентиляторов или нагнетателей. Пройдя фильтрацию, воздушные массы прогреваются и подаются в помещение. Вытяжка отработанного воздуха на улицу осуществляется через отводящие каналы.

Устройство воздухоотводящей системы сложное, поэтому для успешной реализации проекта необходимо произвести точные расчеты внутренних объемов вентилируемых помещений, приобрести дорогостоящее оборудование и правильно осуществить его монтаж. Потребуется установить:

  • вентиляционные каналы;
  • диффузоры, воздухозаборники;
  • камеры смешивания, направления воздушных потоков;
  • нагнетатели, если кроме подвала вентилировать необходимо жилые помещения.

Самый простой способ проветривания погреба, который несложно осуществить своими силами, предполагает установку энергонезависимой системы вентилирования. При этом принудительная тяга обеспечивается движением ветра. На наружный конец вытяжного воздуховода устанавливают дефлектор особого типа. Когда воздушный поток воздействует на один бок дефлектора, на другом разница давления увеличивается, соответственно тяга тоже.

Вместо них могут устанавливаться небольшие турбины. Приводимые в действие движением ветра они через встроенный вал заставляют вращаться установленный внутри вентканала вентилятор. Перечисленные способы позволяют модернизировать уже существующую вентиляцию (естественную или принудительную) без изменения расположения и диаметра вытяжных, приточных труб.

Другой эффективный способ усиления тяги – это установка на вытяжку вентиляторов. При их включении воздух из трубы отводится наружу, и внутри ее создается разрежение, которое компенсирует поступление свежего воздуха через приточный канал.

Для успешного вентилирования больших площадей на входной вентканал монтируют дополнительный вентилятор. Такое решение позволяет уравновесить соотношение объемов поступающего и отводящего воздуха. Управление осуществляется одним выключателем. Поскольку влажность внутри подвальных помещений повышена, то рекомендуется использовать электрооборудование, работающее от 36 В, устанавливать предохранительные устройства.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

  • При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
  • При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Примерные расходы на установку

Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.

Материал

Стоимость, руб.

Труба пластиковая для вентиляции, 1 м

250

Колено (нужно при наличии изгибов, например, если труба поднимается снаружи), шт.

150

Вентиляционная решётка, шт.

150

Вытяжной вентилятор

От 500

Вытяжной вентилятор центробежного типа

От 4000

Дополнительные материалы (держатели труб, декоративные пластины и т. д.)

500

Итого с обычным вентилятором

от 1550

Итого с центробежным вентилятором

от 5000

Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.

Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.

Обустройство механической вентсистемы

Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.

В автомобильных боксах устанавливаются следующие системы механической вентиляции:

  • Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
  • Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.

Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.

Возможность построения комплекса с требуемыми “воздушными” характеристиками – преимущество модульного приточно-вытяжного комплекса (+)

Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.

Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.

В крупных автобоксах, рассчитанных на несколько машин, вытяжку эффективнее выполнять через воздуховоды и при помощи канальной вентиляционной установки.

Зачем нужна вентиляция?

Вентиляция для гаража необходима по нескольким основным причинам:

поддержание рабочего уровня влажности. В холодное время года автомобиль приезжает, неизбежно занося снег и лёд на подкрылках, порогах и других поверхностях. В помещении снег превращается в жидкость, а затем в пар, отчего повышается концентрация влаги. Высокая влажность ухудшает состояние авто;

Вентиляция в гараже

  • просушивание кузова после путешествия в дождливую или снежную погоду. Вентиляция гаража отвечает за сухость автомобиля;
  • отвод конденсата и предотвращение оседания влаги на стенах и потолке. Влага негативно влияет на бетон, железо и дерево – основные материалы, из которых построен гараж. Без должного уровня проветривания смотровая яма опадёт, а облицовка деформируется;
  • устранение вредных испарений. Автомобиль выделяет выхлопные газы, постоянный запах бензина и работы с химией ухудшают микроклимат в помещении. При длительном нахождении в гараже без вытяжки, человек чувствует себя вялым, слабым, иногда наступают раздражения слизистой оболочке, головокружения и обмороки.
