Обзор и инструкция по установке деревянных ворот

Декор

Украсить своими руками можно любые ворота, даже старые, при этом не обязательно затрачивать много денег.

Основные способы оформления:

  • Окрашивание — обычная морилка или «Пинотекс» способны превратить обычную сосновую древесину в дуб или ясень. Также красящий слой защитит поверхность от атмосферных воздействий и загрязнений. Для эффекта старения, помимо краски, понадобится медный купорос, который придаст дереву сероватый оттенок.
  • Нанесение росписи под старину — обычно узор размещают с внутренней стороны. Но если нужно оформить вход в какое-либо учреждение, украшение может быть и снаружи. Скорее всего, понадобится помощь профессионального художника, для создания необычного эффекта можно использовать хохломскую роспись.

Отделка коваными элементами — привлекает внимание, создает ощущение респектабельности. Если верхнюю часть дверок выполнить из металлического кружева, ворота будут лучше пропускать свет и меньше подвергаться ветровой нагрузке

  • Резьба — позволяет превратить обычное изделие в произведение искусства. С нанесением резьбы справится только опытный человек, но ему потребуется набор стамесок — специальных инструментов. Выгодно заказать нанесение резьбы в мастерской, где ее выполнят на станке с ЧПУ, что позволит воплотить в жизнь самый сложный рельеф. Ручная работа обойдется дороже, к тому же сейчас немногие мастера владеют данной техникой. Но в магазине можно купить готовые резные панели и прикрепить их к полотнам собственноручно.
  • Обшивка деревом — если ворота имеют металлический каркас, и сверху планируется закрыть их деревом, вариантов декорирования множество. Можно закрепить доски горизонтально, вертикально, по диагонали или фантазийно, чередуя различные направления укладки материала.

Коротко о главном

Чаще изготавливают распашные ворота из древесины. Они привлекательны, имеют простую конструкцию и доступную стоимость. Еще домовладельцы устанавливают деревянные откатные ворота, но они отличаются более сложным устройством.

Для наполнения створок используют доски, которые могут размещаться с зазорами или без них. Стандартная ширина двух полотен составляет 3-4 м. Они навешиваются на столбы из дерева, металла или кирпича. Опоры всегда бетонируются в земле. При изготовлении ворота создаются с деревянным или металлическим каркасом. После его обшивки деревянные детали шлифуются, при необходимости шпаклюются, грунтуются и покрываются лаком.

Оценок 0

Особенности деревянных ворот

Ворота, собранные из дерева — это традиционный вариант конструкции, проверенный временем и эксплуатацией в самых разных условиях. Древесина — это популярный и распространенный в нашей стране материал, работать с которым умеют практически все владельцы дачных или частных домов. Он обладает массой полезных качеств, среди которых выделяется высокая ремонтопригодность. Вышедшие из строя деревянные элементы легко заменить, что во многом предопределяет выбор пользователей.

Ворота, собранные из дерева — это традиционный вариант конструкции

Еще одна особенность древесины — многообразие способов обработки. Можно изготовить ворота в цеху с десятком специальных станков или выполнить работу самостоятельно, с помощью только ручного инструмента. Результат зависит лишь от качества материала и собственных навыков, опыта. Сегодня чаще всего обходятся несколькими электроинструментами, получая вполне качественные и внешне привлекательные изделия.

Распашные ворота из дерева и металла

На заметку! Деревянные ворота обладают сравнительно малым весом, но достаточной прочностью. Это позволяет изготавливать не только раздвижные, но и распашные конструкции. Можно сделать полностью деревянные створки или применить разные комбинированные варианты (изготовить обвязку или обшивку из металла).

Декор

Украсить своими руками можно любые ворота, даже старые, при этом не обязательно затрачивать много денег.

Основные способы оформления:

  • Окрашивание — обычная морилка или «Пинотекс» способны превратить обычную сосновую древесину в дуб или ясень. Также красящий слой защитит поверхность от атмосферных воздействий и загрязнений. Для эффекта старения, помимо краски, понадобится медный купорос, который придаст дереву сероватый оттенок.
  • Нанесение росписи под старину — обычно узор размещают с внутренней стороны. Но если нужно оформить вход в какое-либо учреждение, украшение может быть и снаружи. Скорее всего, понадобится помощь профессионального художника, для создания необычного эффекта можно использовать хохломскую роспись.

Отделка коваными элементами — привлекает внимание, создает ощущение респектабельности. Если верхнюю часть дверок выполнить из металлического кружева, ворота будут лучше пропускать свет и меньше подвергаться ветровой нагрузке

  • Резьба — позволяет превратить обычное изделие в произведение искусства. С нанесением резьбы справится только опытный человек, но ему потребуется набор стамесок — специальных инструментов. Выгодно заказать нанесение резьбы в мастерской, где ее выполнят на станке с ЧПУ, что позволит воплотить в жизнь самый сложный рельеф. Ручная работа обойдется дороже, к тому же сейчас немногие мастера владеют данной техникой. Но в магазине можно купить готовые резные панели и прикрепить их к полотнам собственноручно.
  • Обшивка деревом — если ворота имеют металлический каркас, и сверху планируется закрыть их деревом, вариантов декорирования множество. Можно закрепить доски горизонтально, вертикально, по диагонали или фантазийно, чередуя различные направления укладки материала.

Какие инструменты понадобятся

Инструменты для работы с деревом

Чтобы делать ворота из досок или вагонки своими руками, понадобится следующее:

  • брус для каркаса сечением в 40*40 или 50*50 см;
  • доски толщиной не более 25 мм, иначе полотно оказывается слишком тяжелым;
  • брус для опор сечением не менее 100*100 мм;
  • битумная мастика и рубероид для гидроизоляции;
  • пила, ножовка по дереву, стамеска, молоток;
  • если каркас делают из металлического профиля, потребуется ножовка по металлу, болгарка, сварочный аппарат;
  • болты с пластиковыми дюбелями, саморезы;
  • угольник, отвес, рулетка.

Также для точечного фундамента потребуется бетон или составляющие для него, а также лопата и емкость.

Популярные используемые материалы

Изготавливаются ворота после предварительного подбора качественного материала. Для наполнения рам створок и калитки редко используют ценные породы древесины. Чаще применяют детали из сосны. Однако даже они не позволят создать простые легкие ворота для дачи, если каркас изготавливается из металла. Хотя такой вариант будет отличаться высокой прочностью. Он сможет обеспечить необходимый уровень безопасности. Ведь это более крепкий вариант, чем ворота только из одной древесины.

Применение сосны – это оптимальный вариант по соотношению стоимости и качества. Конструкции из такой древесины имеют привлекательный внешний вид и обладают стойкостью к различным воздействиям. Если бюджет ограничен, тогда рекомендуется выбрать вариант из штакетника.


Ворота и калитка из штакетника Источник zabor-tgn.ru

Необходимые материалы и инструменты

Раму для ворот, как правило, делают из бруса 100х55 см. Для каркаса достаточно бруса 45х45 см. Обшивку делают из доски. Её толщина составляет 25 мм, а ширина – 10-15 см. Также для эстетической привлекательности или защиты от взлома можно установить металлические решётки поверх дерева или листы из стали. Каркас необязательно делать деревянным. Можно использовать круглые или профильные трубы. В этом случае и раму тоже необходимо делать металлической. Конструкция зашивается досками. Они и выглядеть будут лучше, в отличие от полностью деревянной, особенно если добавить кованные элементы.


Используйте качественные материалы для создания ворот

Важно перед постройкой определиться с моделью ворот и подготовить соответствующий чертёж. В первую очередь необходимо вымерять размеры проёма: высоту и ширину

Схему можно найти готовую в интернете. В этом случае только необходимо будет исправить все размеры под определённый проём. А можно начертить и самому. Есть специальные компьютерные программы, в которых легче это сделать. А в случае наличия опыта чертёж рисуется на бумаге.

При его составлении необходимо обращать внимание на следующие пункты:

  1. Боковые опоры и верхняя перемычка проёма находится внутри стены.
  2. Между створками и рамой должно оставаться не менее 1,5 см свободного места. Нужно это для того, чтобы створки могли беспрепятственно закрываться, даже если они разбухнут от влаги и покрутятся.
  3. Каркас конструкции должен иметь диагональные балки, так как это сильно укрепляет конструкцию.
  4. Допускается выход обшивки за края каркаса на 20-30 см. Хотя это необязательно и конструируется на усмотрение владельца.
  5. Составляя чертёж, необходимо точно соблюдать все размеры. Если в чём-то ошибиться, то исправить впоследствии проблему может оказаться трудно.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

  • Прихожие 2021 года: ТОП-200 фото лучших новинок и современного дизайна. Варианты идеального сочетания цвет и стиля мебели в прихожей

  • Табурет своими руками: способы изготовления и инструкция по созданию простых и стильных моделей (90 фото-идей)
  • Отделка дверей своими руками: 115 фото лучших вариантов для входных и межкомнатных дверей
  • забивание;
  • бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба. Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части. Второй способ установки – это бетонирование.

  • Карниз своими руками: подробное описание как оформить и украсить стильный элемент интерьера (80 фото)
  • Складной стул своими руками: 110 фото, чертежи, схемы и эскизы удобных и не сложных вариантов создания переносных стульев

  • Пуф своими руками: пошаговая инструкция как построить своими руками стильный и оригинальный элемент интерьера (105 фото)

Армирование не проводят. Понадобится арматурный стакан. Этапы проведения рабочего процесса для красивых самодельных ворот выглядят так:

пробуривание. Диаметр составляет около 200 – 250 мм, глубина – около 1,9 мм;
подготовьте песок и щебень, они понадобятся для засыпания на дно ямы. Следует тщательно утрамбовать компоненты, каждый слой должен составлять около 100 мм;
на подушку из песка и гравия устанавливается непосредственно столб;
стоит вокруг его области залить раствор

До того момента, пока он не застынет важно установить столб вертикальным образом. Используйте подпорки в качестве фиксаторов.

Какие материалы и инструменты необходимы для создания

Для производства в домашних условиях гаражных ворот понадобятся следующие материалы и приспособления:

  1. Брусья для сооружения проема – балки с сечением 100х100, закопанные в вертикальном положении в землю на уровне 1,5-2 метра плюс метраж высоты самого проема.
  2. Каркас для ворот – крепкий, но не массивный брус калибром в 50х50 миллиметров.
  3. Дощатая отделка в виде отдельных досок в диаметре не менее 25 миллиметров.
  4. Петли для навешивания ворот.
  5. Мастика на основе битума.
  6. Цементная смесь.
  7. Материалы для покрытия ворот и их защиты в виде морилки, лака и пропитки.
  8. Крепежи.

Также для сооружения ворот необходимо обзавестись следующими инструментами:

  1. Ножовкой для распила дерева (или можно приобрести электролобзик).
  2. Шуруповертом, дрелью, молотком.
  3. Стамеской, рубанком.
  4. Шкуркой для шлифования.
  5. Уровнем, рулеткой.
  6. Кистями или валиком.

Подготовительный этап строительства

Подготовка к монтажу ворот из досок или вагонки занимает минимум времени. Основную ее часть занимают расчеты.

Выполняются они по готовому чертежу изделия. Ворота состоят из деревянного каркаса и собственно полотна. Второе может даже отсутствовать. Сделав чертеж и воспользовавшись базовыми званиями математики, легко рассчитать длину каждой рейки или бруса.

Площадь полотна рассчитывают с учетом материала. Например, цельные щиты просто крепят встык на каркас, поэтому их совокупная площадь в точности равна площади полотна. Штакетник нередко закрепляют через определенный промежуток, поэтому материала для полотна потребуется меньше. Вагонка чаще скрепляется между собой: здесь количество материала соответствует площади полотна. Но число увеличивают на 15%, чтобы учесть брак или ошибки при работе.

Калитка из дерева своими руками

Деревянная калитка позволяет сделать вход во двор аккуратным и дополнительно защитить частную территорию от проникновения посторонних. Прочную конструкцию легче всего изготовить из досок и бруса. Дополнительно для работы потребуются небольшие металлические уголки, болты.

Инструменты

  • Уровень,
  • Дрель с битами,
  • Рулетка,
  • Угольник,
  • Строительный карандаш,
  • Трещотка с торцевой головкой.
  • Деревянные бруски,
  • Металлические уголки,
  • Петли,
  • Болты,
  • Саморезы.

Подготовительные работы

Изготавливается калитка из деревянных досок, каркас собирается из бруса. Навешиваться каркас будет на опоры-брусья, которые исполнитель обязан заранее установить в землю с помощью металлический клиньев-опор.

Они должны располагаться на таком расстоянии, чтобы хозяину не пришлось обрезать доски для калитки.

Поэтому изначально нужно измерить проход, рассчитать какое количество досок для дверцы потребуется.

На установленном расстоянии в землю монтируются опоры.

Основные этапы сборки

В первую очередь нужно заготовить каркас, который будет основой для калитки. Его высота должна быть на 5-10 см меньше, чем высота досок. Это позволит надежно зафиксировать их, не ухудшая внешнего вида конструкции.

Сборка производится с помощью узких металлических уголков и метизов.

Следует подбирать болты, которые в диаметре намного меньше ширины бруса, используемого для сборки каркаса.

В противном случае велика вероятность повреждения материала. В центре собранного прямоугольника дополнительно крепится поперечный брус. Он позволит усилить конструкцию и корректно распределить нагрузку.

Далее работа заключается в непосредственном монтаже каркаса и прибивании к нему досок. Поможет понять, как сделать деревянную калитку своими руками следующая инструкция:

1. К ранее вкопанным опорам примеряется заготовленный каркас.

2. Каркас прочно устанавливается в проеме (используются подпорки как на фото).

3. На опорах-брусьях крепятся петли (болты нужно закручивать не полностью), предварительно выставив всю конструкцию по уровню.

4. Крепления регулируются и до упора поджимаются.

5. К каркасу прикручиваются на саморезы ранее заготовленные доски. Их нужно располагать вплотную друг к другу, избегая появления неприглядных зазоров.

Указанные шаги позволят изготовить деревянную калитку, которую в дальнейшем владелец может окрасить. Желательно перед использованием досок и брусьев провести пропитку материалов антисептиком. Это позволит защитить древесину от размокания или пересыхания. Дополнительно состав поможет предупредить повреждение дерева насекомыми-вредителями и исключить образование на волокнах грибка.

Изготовление верхней планки и установка защелки

Чтобы cмонтированная калитка из дерева смотрелась действительно привлекательно, рекомендуется делать верхнее обрамление проема. Для удобства использования планку следует размещать не на уровне верхней части досок, а несколько выше. Для этого между верхом опоры и самой планкой можно подложить небольшой кусок доски или бруса. Сколачивать элементы лучше длинными гвоздями (4-5 штук). Это позволит надежно зафиксировать дополнение.

Не менее важным элементом деревянной калитки станет и маленький дверной запор. Его необходимо расположить на крайней доске калитки (с открывающейся стороны). Можно использовать небольшую металлическую фурнитуру: она хорошо дополнит конструкцию и поможет плотно закрывать дверцу.

Полезные советы

Для изготовления деревянных ворот лучше использовать древесину смолистых пород. В этом плане береза не подходит.

Для крепления используйте оцинкованные, латунные саморезы или из нержавейки. Предпочтение отдают болтовому соединению, а не с помощью шурупов.

Антисептик наносится в 2–3 слоя. Последующий слой наносят после полного высыхания предыдущего.

Учитывая все вышесказанное, приняв во внимание важные моменты, сделать своими руками деревянные ворота с дверью или без нее – не проблема. Главное – точно провести замеры проема, чтобы закрывающиеся створки не мешали друг другу и плотно смыкались

Виды деревянных ворот

Как и ворота из металла, деревянные делятся по типу открытия на следующие группы:

  • распашные,
  • откатные,
  • подъемные,
  • складные (гармошка).

При этом во всех видах можно установить калитку, если проем достаточно большой, или установить ее рядом с воротами как отдельный элемент заградительной конструкции.

Независимо от того, какой вид был выбран, конструкция деревянных ворот состоит из опорных стоек, к которым будут крепиться воротные полотна. Второй элемент – непосредственно полотна, изготовленные из каркаса и обшитые деревянными досками (реже фанерой или ОСП).

Основное отличие видов друг от друга – способ открытия, а соответственно, и способ крепления.

Распашные крепятся на петли к опорным столбам, откатные – к направляющим, по которым они будут перемещаться (их две: нижняя и верхняя).

Для подъемных ворот придется специально приобретать комплект для поднятия, в который входит электродвигатель, тяга в виде цепи или ремня, а также направляющие из металлических профилей.

Складные собираются из нескольких вертикальных секций, соединенных между собой шарнирами. Но две крайние секции крепятся к опорным столбам.

Все вышеобозначенные модели устанавливаются в виде ограждений проемов не только на улице, но и в помещениях, например в гаражах. Поэтому, когда ставится задача сооружения своими руками деревянных ворот в гараже, можно выбирать любой из видов.

Как показывает практика, большинство владельцев частных участков, домов и гаражей свое предпочтение отдают распашным воротам как самым простым, недорогим и удобным в эксплуатации. О них и пойдет речь.

Разновидности деревянных ворот

Уже редко устанавливают деревянные ограждения только с двумя широкими створками, открывающими проезд для транспортных средств. Чаще выбирают заграждения, в которых присутствует калитка из дерева. Сдвоенные конструкции отличаются между собой способом соединения отдельных частей. Калитка может быть встроена в одно из воротных полотен или представлять собой отдельное изделие.

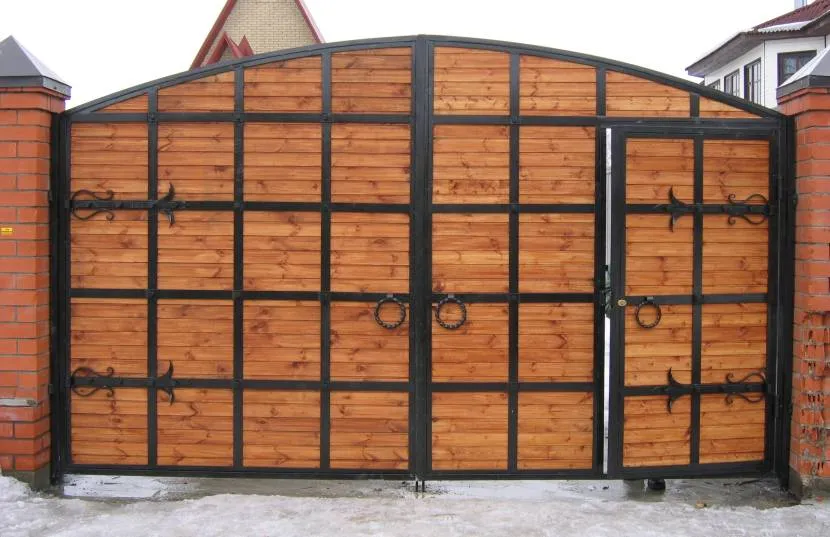

Ворота с металлическим каркасом, деревянным наполнением и встроенной калиткой Источник kaigorodov.kz

Стандартный вариант – это распашное изделия. Оно отличается более простой конструкцией по сравнению с другими типами ворот и длительным сроком эксплуатации. Распашные ворота могут иметь не только глухие створки. В качестве их заполнения нередко используется штакетник, который чаще крепится вертикально с зазорами. Применяют также доски, размещаемые по диагонали в двух направлениях. В этом случае получается перлога. Доски еще крепят в шахматном порядке с двух сторон рамы.

Каркас деревянных ограждений изготавливают из брусков или стальных труб. При этом доски и другой пиломатериал в качестве наполнения может размещаться по-разному. Это зависит от вкуса домовладельца, архитектурного стиля построек на территории, включая забор и жилое здание.

Увеличение специализированных компаний и внедрение новых технологий позволило расширить ассортимент ворот с деревянным наполнением. Поэтому увеличивается количество домовладельцев, которые решают установить откатные конструкции. Они позволяют сэкономить пространство возле ограждения. Однако это тяжелые изделия с более сложной конструкцией, чем распашные модели.

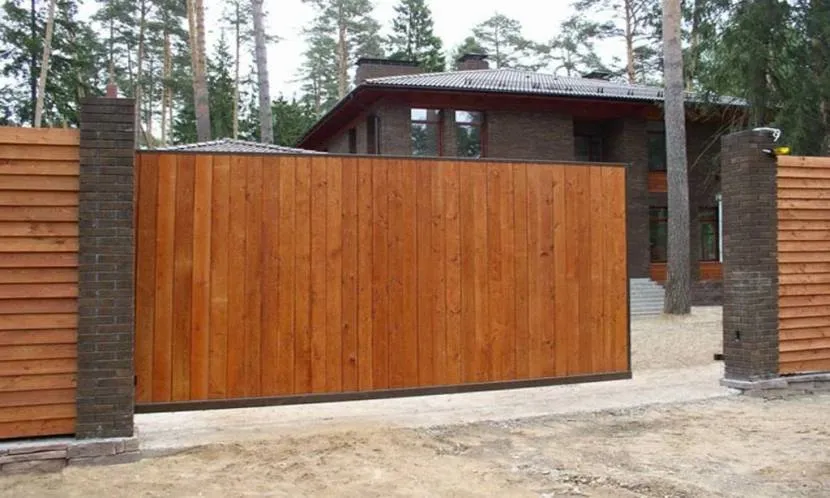

Деревянная откатная ограждающая конструкция Источник prom.st

Конструкции с откатной створкой обязательно изготавливаются при использовании роликов, направляющей рельсы, дополнительных кронштейнов. Такая комплектация становится причиной их удорожания. При этом распашные деревянные ворота и калитки открываются благодаря наличию только петель.

Изготовление створок

Для сборки каркаса створок нужны доски толщиной 50 мм, шириной 100–150 мм. Вместо досок используют также деревянные бруски. Основная задача – точно подогнать их размеры под габариты конструкции. Все будет зависеть от высоты ворот и ширины проема. Поэтому подготавливаются четыре доски длиной, равной высоте, и еще четыре длиной, равной половине ширины.

Собирается каркас прямоугольной формы, где значение имеет способ крепления досок между собой. Раньше для этого использовали соединения с различными запилами и дополнением в виде нагелей. Сегодня используют металлические крепежные профили, которые к древесине прикручивают саморезами. Установив такие профили с двух сторон соединяемых досок, получаем достаточно надежное крепление.

Для надежности в каждом углу можно установить укосину (под 45°) из тех же досок, что и сам каркас, и добавить поперечину во всю ширину створки. Нередко вместо поперечины монтируют диагонально установленный элемент из доски.

Итак, каркасы полотен готовы, остается обшить их. Вариантов здесь огромное количество, самый простой – установить вертикальные доски толщиной 20–25 мм, шириной 80–100 мм. Их можно установить плотно друг к другу или оставить небольшие зазоры. Что касается длины дощатой обшивки, то она должна быть на 20–25 см больше высоты ворот и выступать за пределы каркаса с каждой стороны. Крепление производится саморезами, длина которых должна быть минимум в два раза больше толщины обшивочных досок.

Распашные ворота с калиткой

Самостоятельное изготовление деревянных ворот с калиткой позволит сделать уникальную часть экстерьера дачного участка. Конструкция будет соответствовать индивидуальным потребностям каждого владельца.

На этапе проектирования измеряется ширина и высота проёма, а также толщина стен. Выбирается тип конструкции, модель (деревянная или металлическая) и т.п. Важным является правильный выбор древесины.

Дальше понадобятся чертежи. Деревянные ворота для гаража своими руками можно сделать и без них, но есть риск, что конструкция не будет соответствовать необходимым размерам после изготовления.

Из материалов понадобится:

  • дерево;
  • петли;
  • замки, рукоятки, крепежи;
  • металлические части, профилированная или круглая труба.

Также необходимо подготовить инструмент для работы:

  • пила;
  • дрель;
  • сварка;
  • рубанок;
  • шлифовочная машинка;
  • киянка;
  • молоток;
  • наборы крепежей.


Деревянные ворота – хороший и экономный способ обезопасить свой гараж Деревянные части обрабатывают рубанком, а потом шлифуют. Для этого можно использовать шлифовочную машинку или же комбинацию дрели и специальной насадки. Также можно на этом этапе нанести первый слой антисептика.

Рама в такой конструкции изготавливается из дерева или металла. Стальные изделия будут более надёжными, но и стоят такие материалы немного дороже. Хотя все зависит от выбора владельца дачи. Металл скрепляют между собой сваркой, а деревянные элементы садят на болты. В деревянном варианте крепежами также выступают шурупы, крепёжные пластины и гвозди.

Доски обшивки на каркас монтируются по предварительно проделанным отверстиям. Это очень важный этап создания деревянных ворот с калиткой, поскольку здесь формируется внешний вид изделия.

Есть 4 возможных варианта, как расположить доски на калитке и воротах:

  • горизонтально;
  • диагонально;
  • вертикально;
  • узором.

Защитой для деревянных поверхностей зачастую выступает антисептик. Но, кроме этого вещества, можно использовать краску, лак с морилкой и т.п. Последний вариант лучше, поскольку после него остаётся видна структура дерева, что придаёт ему эстетический внешний вид. Если все работы выполнить качественно, то прослужат они долгие годы.

Как делать створки распашных ворот?

Чтобы сделать створки для ворот, важно озаботиться предварительной подготовкой каркаса из металлического полотна. Лучше выбирать трубу квадратной формы, она отлично справляется с ветровой нагрузкой

Во время проведения сварочных работ важно работать согласно уровню, поэтому все манипуляции проводят на ровной поверхности. Ход работ:

Ход работ:

сложить каркас прямоугольной формы;
проводить сварку короткими прихватками, чтобы исключить вероятность коробления металла;
к основному каркасу, прикрепить внутренний, чтобы придать ему жесткость;
подготовить две перемычки – вертикальную и горизонтальную: их крепят крест накрест. Когда будущая створка будет длинной, при этом широкой, то перемычки располагают достаточно часто. Лучше использовать трубу с небольшим диаметром;
подготовить пропилы в каркасе для врезания замка (при условии, что ворота не будут оснащены автоматикой): замок выбирает хозяин на свое усмотрение, он может быть механическим или электромеханическим;
подобрать и установить завесы, учитывая направление открытия створок;
после сварки каркаса, все швы тщательно шлифуют, зачищают;
конструкция обезжиривается, грунтуется специальным составом, чтобы предотвратить процесс образования коррозии;
теперь крепят обшивку, сразу на каркас, либо после его монтажа на опорах;
для прикрепления створок к опорным элементам, приваривают металлическую полосу к закладкам, либо крепят швеллер, а на нем – завесы

Здесь важно строгое соответствие уровню.

Секционные ворота.

Как правило, такие ворота (общая их высота может достигать 3-4 метров) состоят из 4 или 6 горизонтально расположенных секций, шириной в 0.35-0.61 м и длиной до 5 м. Секции между собой соединены шарнирными петлями, а по их краям располагаются ролики со встроенными подшипниками. Эти ролики двигаются вверх по направляющим и с разворотом под потолок. Зачастую секции выполнены в виде сэндвич-панелей, толщиной в 40 мм. Сами панели выполняются из оцинкованных стальных листов, все пространство между которыми заполняется пенополиуретаном. Кроме того по всему контуру гаражных ворот укладывается эластичный уплотнитель. Подробнее читаем здесь: секционные гаражные ворота своими руками.

Открытие секционных ворот может осуществляться автоматически или вручную.

Минусы секционных ворот:

  • необходимость обеспечения остаточного места на выезде из гаража;
  • сложность конструкции;
  • слабая устойчивость к взлому;
  • для открытия створок требуется наличие ровного участка в районе их открывания.

Каркас из древесины

Строить деревянные ворота своими руками, в которых из древесины вырезается не только обшивка, но и элементы каркаса, несколько сложнее, чем комбинированные. В этой работе главное — обеспечить максимальную точность измерения деталей. Недочеты в их обработке сразу бросаются в глаза, и устранить их весьма затруднительно.

Схема углового соединения рамы ворот с навеской: а — угловое соединение рамы деревянных ворот, б — навеска на железобетонные столбы, 1 – железобетонный столб, 2 – рама створки, 3 – амбарная петля, 4 – накладка, 5 – слега, 6 – гвозди.

Обеспечить достаточную жесткость конструкции из брусьев и досок довольно трудно. Соединение перекладин и стоек створок необходимо осуществлять в шип-паз. Шипы устраиваются на горизонтальных элементах, а пазы — на вертикальных. Дополнительно каркасы усиливаются укосинами и центральными перекладинами.

  1. Для стоек, перемычек и центральной перекладины нужно использовать брус сечением не менее 50 х 70 мм.
  2. На укосины пойдут бруски 50 х 50 мм.
  3. Для обшивки используются доски 100 х 25 мм.

Установка деревянных ворот производится после:

  • вкапывания столбов;
  • строгания древесины;
  • ее распиливания на заготовки;
  • сборки рам;
  • обшивки вагонкой;
  • установки петель.

После строгания и распиливания все заготовки обрабатываются антисептиком и антипиреном. Соединения в шип-паз необходимо закреплять нагелями. Для этого сквозь шипы-пазы в створках высверливаются отверстия, в них забиваются деревянные стержни большего сечения. Дополнительно в местах сцепления элементов рамы в заранее просверленные отверстия вкручиваются саморезы. Диаметр отверстий должен быть несколько меньшим, чем сечение крепежа. Перед окончательным стягиванием элементов каркас проверяется на прямоугольность (способ проверки описан выше). При необходимости она восстанавливается легким постукиванием по торцевым частям рамы киянкой.

После сборки стоек и перекладин к раме крепятся укосины. Они идут от угловых частей каркаса к центральной перекладине. Разметку перед обрезкой укосин лучше проводить, приложив бруски к собранной раме. Угловые части брусков будут обрезаться в форме буквы «Г», а торцы у перекладин — под углом в 45°. Доски крепятся к створкам саморезами. К горизонтальным перекладинам прикручиваются петли. Теперь ворота навешиваются на столбы.

Если вы решили, что и опоры ворот должны быть деревянными, устанавливайте балки из лиственницы или дуба. Кроме обработки антисептиком и антипиреном, погружаемую в грунт часть столбов нужно обмазать растопленным битумом.

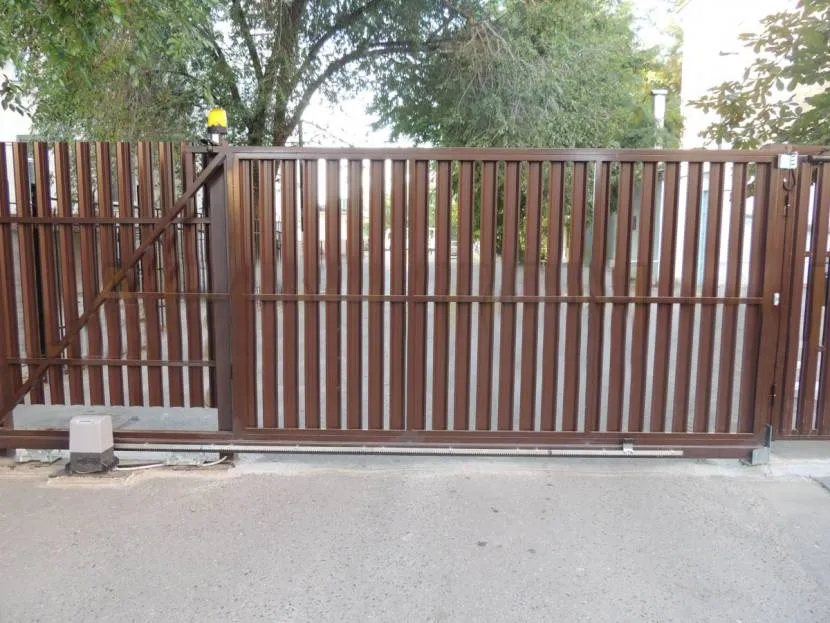

Откатные

Минимальное пространство перед боксом для хранения авто – повод для обустройства откатных видов. Они удобны и практичны, заслуживают огромного количества положительных отзывов большинства автомобилистов, а в некоторых случаях являются незаменимыми. Монтаж их требует наличия дополнительного свободного пространства сбоку от проема и эту особенность учитывают еще на стадии возведения стен.


Самодельные откатные

Повысить функциональность устройства можно, выбрав наиболее подходящий в каждом отдельном случае вариант сборки:

Подвесные монтируют на въезде в помещение, расположенное на территории промышленного предприятия или в складском ангаре. Их механизм не отличается высоким уровнем сложности. В верхней части расположен металлический профиль, который служит основой для передвижения роликовых опор

Важно обеспечить повышенную прочность элемента (рельсы), чтобы выдержать большую нагрузку (тяжелую подвесную систему)

Рельсовые – собирают без использования верхней балки При сборке необходимо обратить внимание не только на конструктивные особенности, но и на величину нагрузки, которую предстоит выдержать основанию здания. Для повышения прочности и эффективности, чаще всего используют 3 ролика Два устанавливают непосредственно на створке, а третий служит для предотвращения смещения верхней части в сторону

Консольные признаны наиболее функциональными, так как они используются в любого типа сооружения, не имея ограничений по размерам въезжающих машин

Их можно встретить как в частных гараж, так и в боксах на промышленных предприятиях. Откатные гаражные ворота пользуются заслуженным доверием владельцев гаражей, так как отличаются высокой функциональность, продолжительным сроком службы, простотой использования.

Достоинства и недостатки

Прежде чем принять решение, следует внимательно изучить все преимущества и недостатки. В числе положительных качеств:

  1. Значительная экономия пространства и отсутствие необходимости обеспечивать дополнительную свободную территорию перед въезд в гараж, предназначенную для беспрепятственного открывания дверей.
  2. Нет опасности случайного повреждения автомобиля в момент открывания или закрывания.
  3. Все рабочие элементы скрыты в е внутренней части и потому не подвержены отрицательному (разрушающему действию) влаги, высоких или низких температур.


Преимущества

При открывании нет необходимости прикладывать значительные усилия, но самое главное – можно иметь любую нужную высоту.

Говоря о недостатках, нужно напомнить о том, что для обеспечения ее функциональности придется позаботиться о наличии дополнительного пространства, обеспечивающего свободное открывание. Величина его должна в 1,5 раза превышать ширину откатывающейся двери и, соответственно, самого проема.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
