Гаражные ворота — чертежи для изготовления

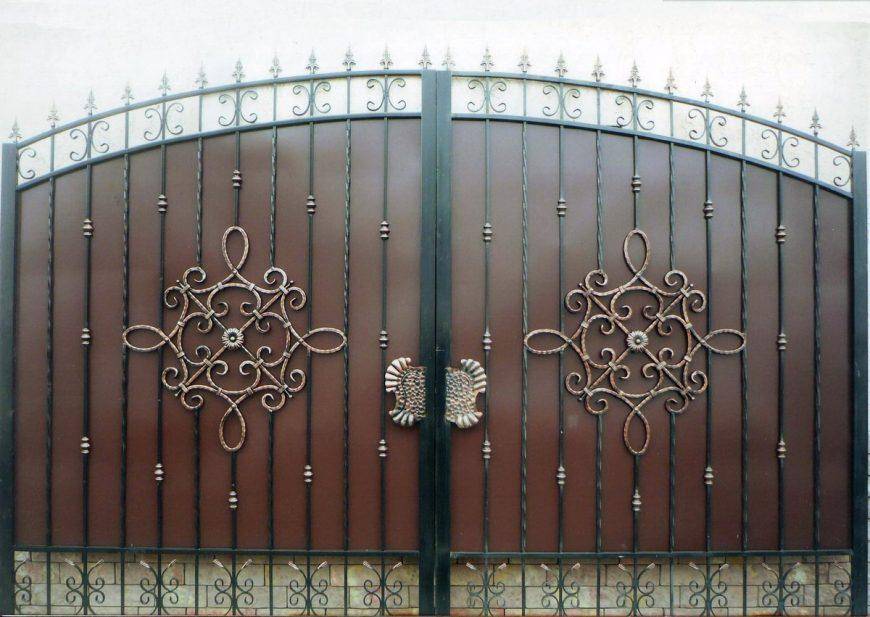

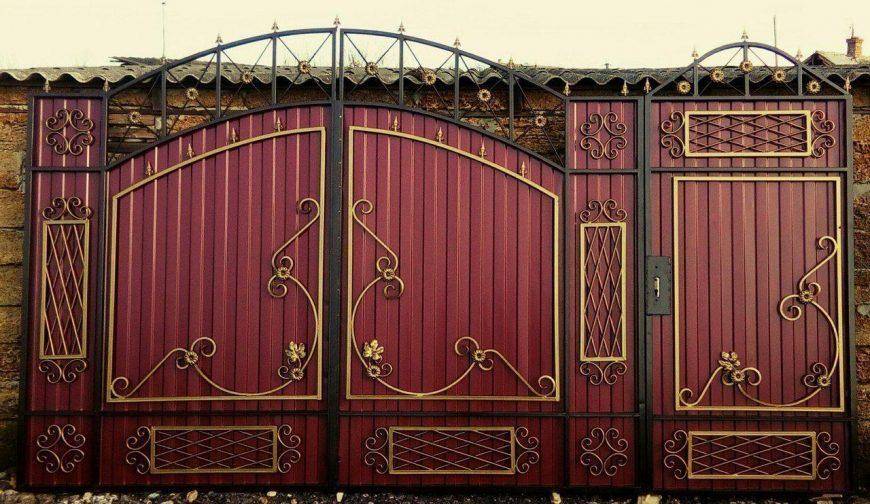

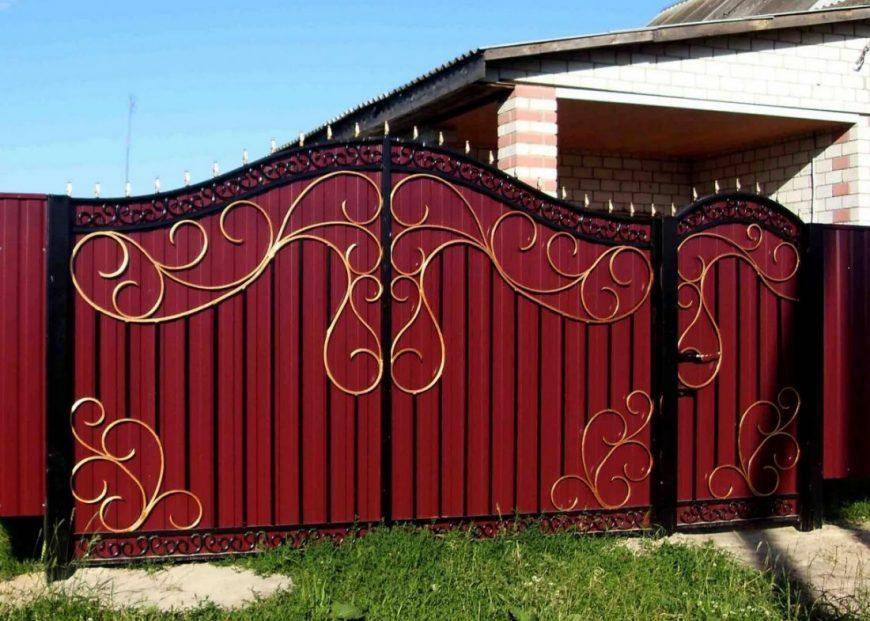

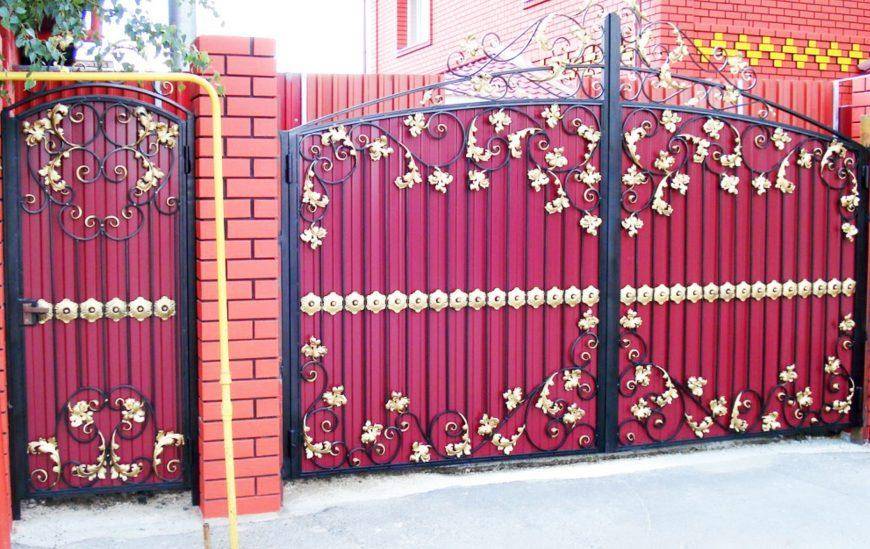

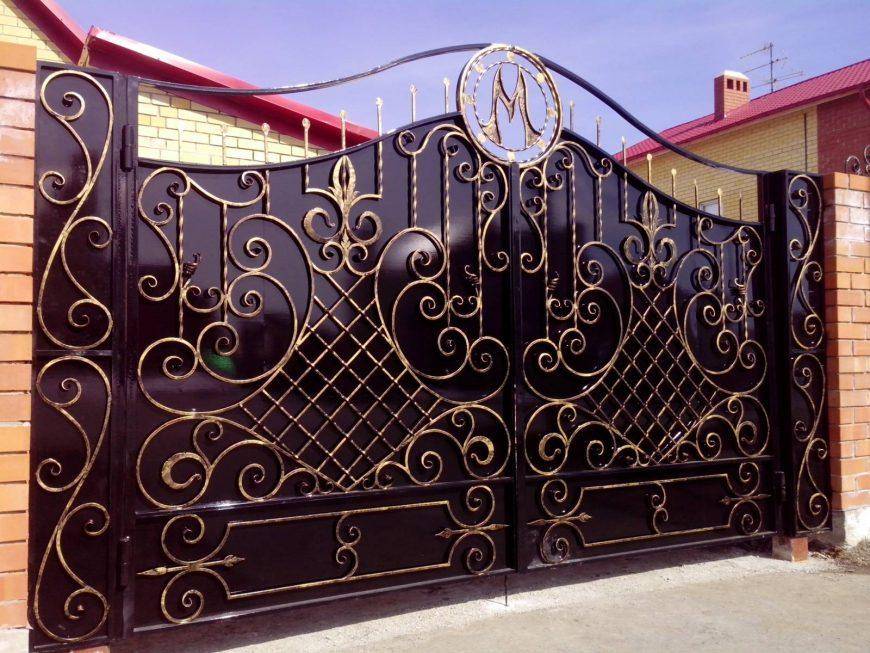

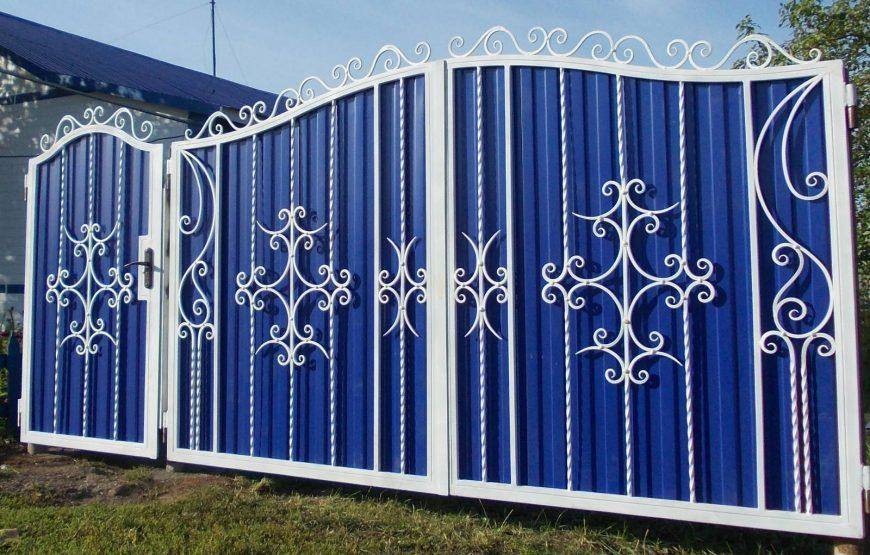

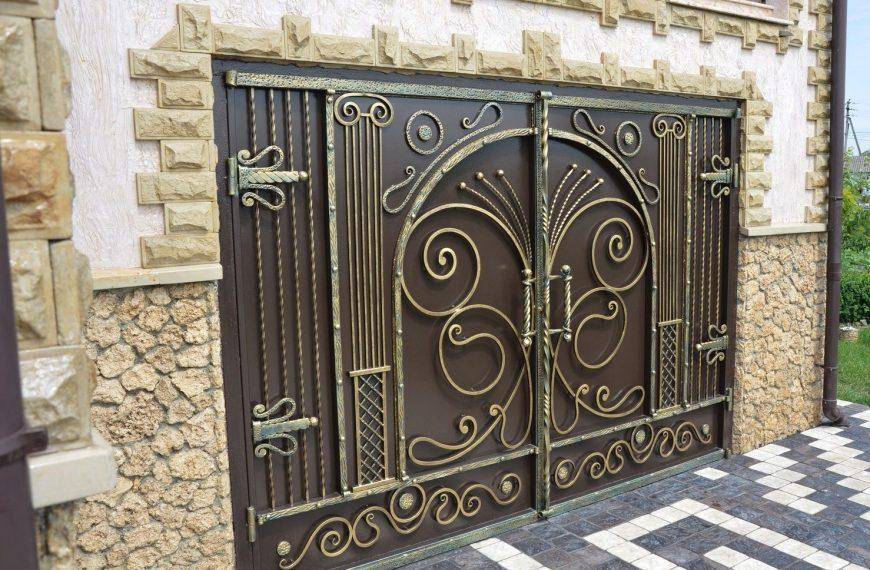

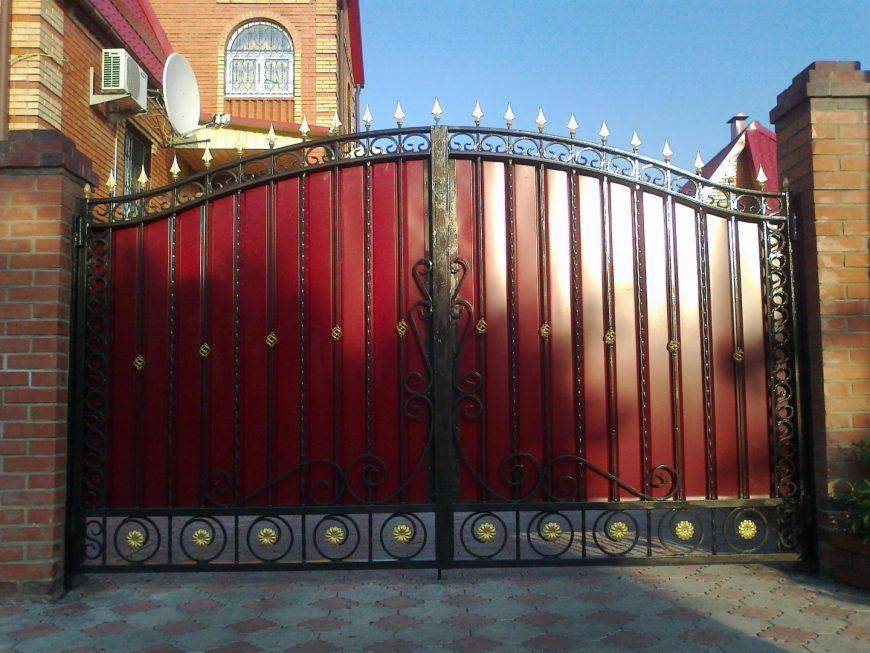

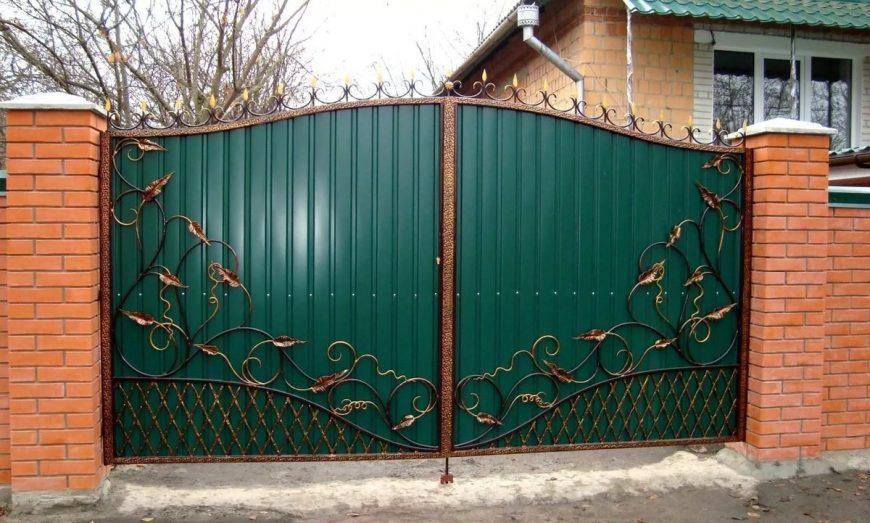

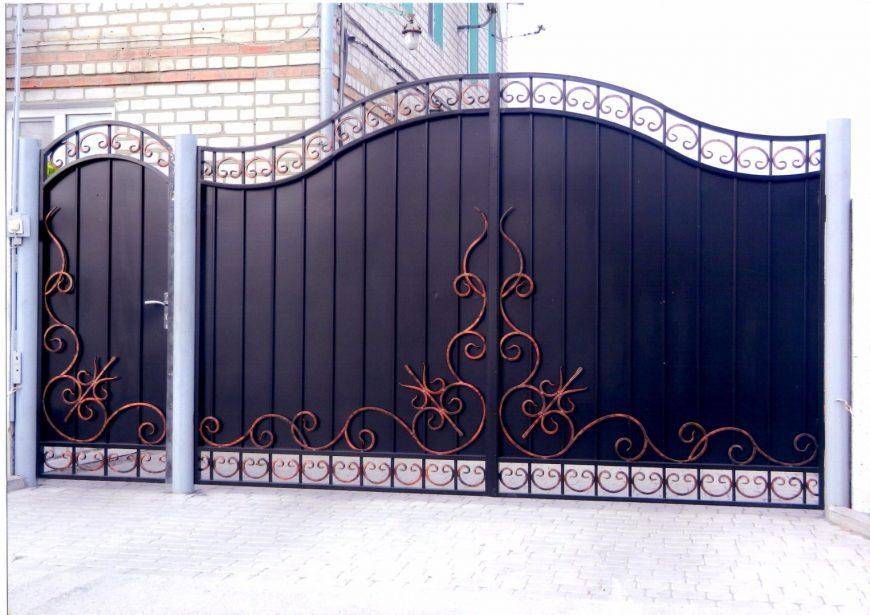

Кованые ворота, сделанные своими руками

Для этого, помимо всех вышеперечисленных инструментов, потребуются:

  • наковальня;
  • горн;
  • тиски;
  • станки, предназначенные для ручной ковки.

Порядок работ для изготовления кованых ворот будет следующим:

  1. рисуется эскиз всей конструкции;
  2. все элементы сковываются отдельно.

Процесс ковки выглядит так:

  • нагревается болванка;
  • производится обжим болванки;
  • создается окончательный вариант.

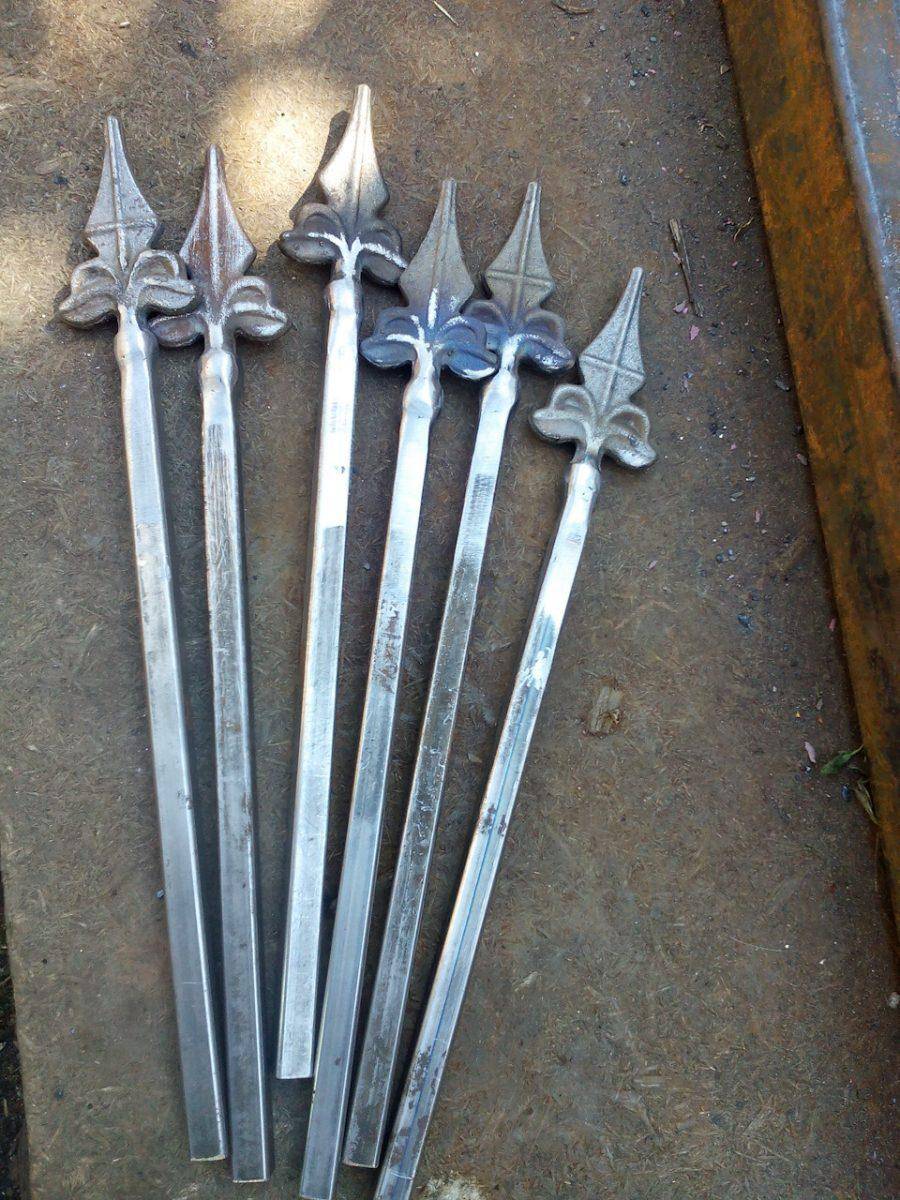

  1. Изготавливаются декоративные узоры.
  2. Производится создание прямоугольного каркаса для воротных полотен и калитки.
  3. К каркасу ворот и калитки привариваются базовые элементы.
  4. Производится шлифовка швов.
  5. Полотна ворот и дверь калитки закрепляются на точечных навесах.
  6. Поверхность готовых ворот и калитки зачищается.
  7. Производиться грунтовка и покраска изделия.

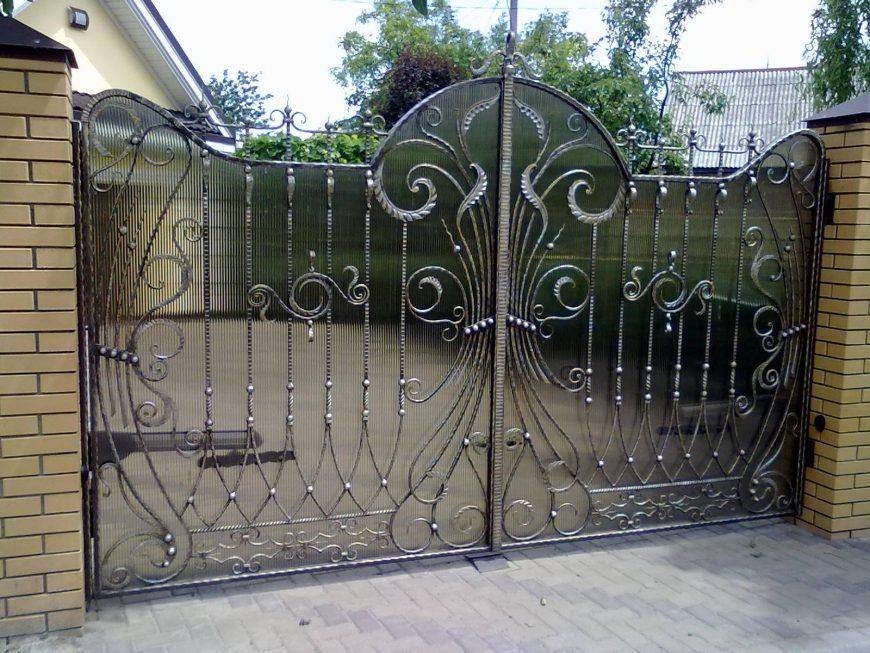

Таким образом, осуществить изготовление красивых и функциональных ворот собственноручно вполне выполнимая задача.

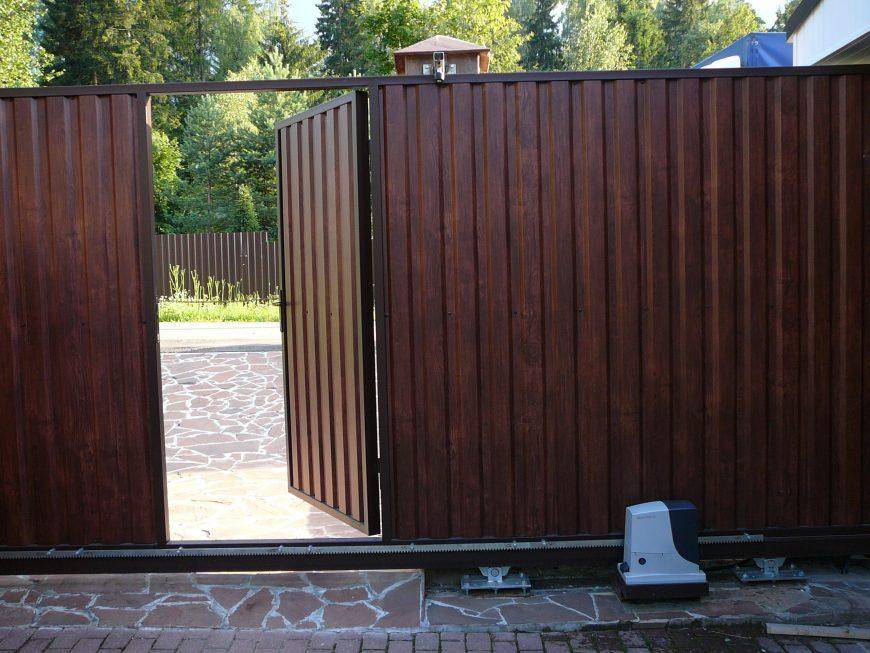

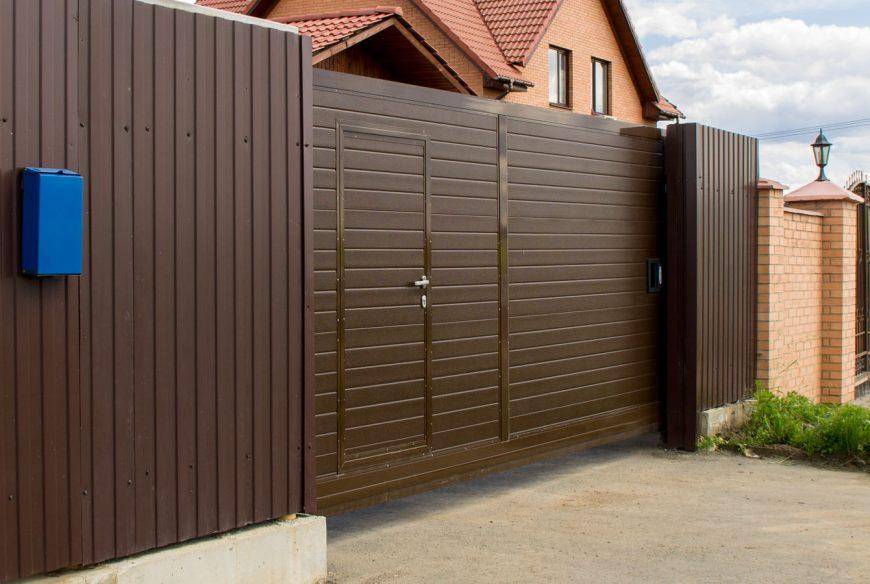

Откатные ворота со встроенной калиткой

Изготовить откатные ворота с калиткой своими руками возможно, хотя это и достаточно трудоемкий процесс. Он включает следующие этапы работ.

  1. Выбор места для установки откатных ворот.
  2. Создание каркаса.
  3. Монтаж калитки.
  4. Установка крепежей и подвижных элементов.
  5. Обшивка каркаса металлическим профилем.
  6. Монтаж полотна ворот.

Необходимы также следующие виды материалов:

  1. профильные трубы, имеющие сечение 50х50 (для изготовления каркасной основы);
  2. металлопрофиль толщиной в 3 мм;
  3. направляющие;
  4. роликовые опоры;
  5. анкерные болты;
  6. элементы, относящиеся к подвижному механизму;
  7. материалы для изоляции электропроводки.
  8. Выбор места для установки откатных ворот.

Выбирая место, потребуется учесть следующие моменты:

  • поверхность, где предполагается установка ворот, должна быть ровной;
  • должно хватать места для того, чтобы воротная створка могла быть открытой.

Гаражные распашные ворота

Работы по установке распашных ворот своими руками в гараже начинаются со составления чертежей, а на этом этапе главное не отступать от принципа : «семь раз отмерь, а один отреж». Не имея точных расчетов количества необходимых строительных материалов и размеров проема и калитки (если вы таковую будете вырезать) – вряд ли получится сделать идеальную конструкцию без перекосов и перегибов.

Не менее важно – подготовить весь необходимый инструмент, который сможет понадобиться вам в процессе установки распашных ворот: уровень, рулетка, болгарка и сварочный аппарат.Помимо этого необходимы: петли, профили, уголки для рам, а также профили. Выбор материала полностью зависит от ваших эстетических предпочтений и финансовых возможностей

Это может быть дерево, металлические листы, профнастил, поликарбонат или сэндвич-панели

Выбор материала полностью зависит от ваших эстетических предпочтений и финансовых возможностей. Это может быть дерево, металлические листы, профнастил, поликарбонат или сэндвич-панели.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

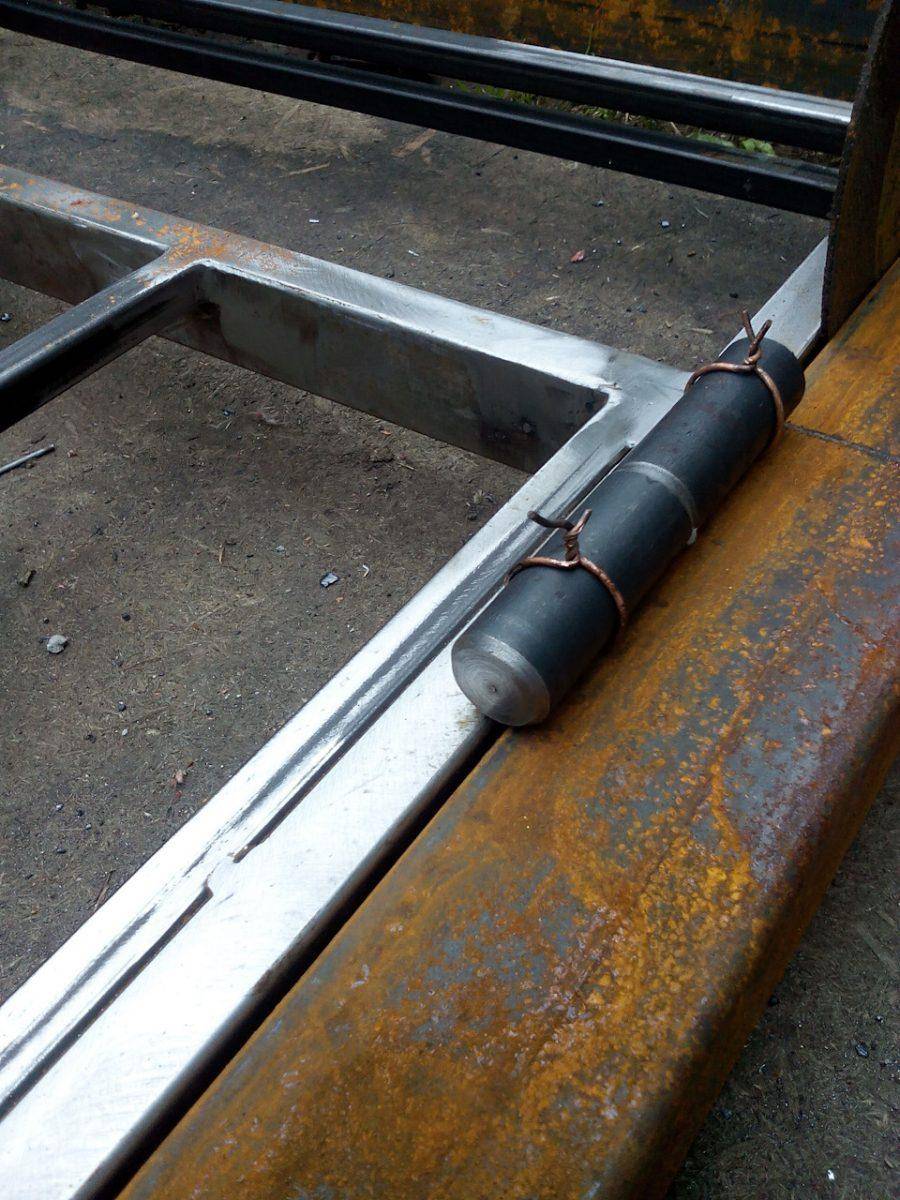

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

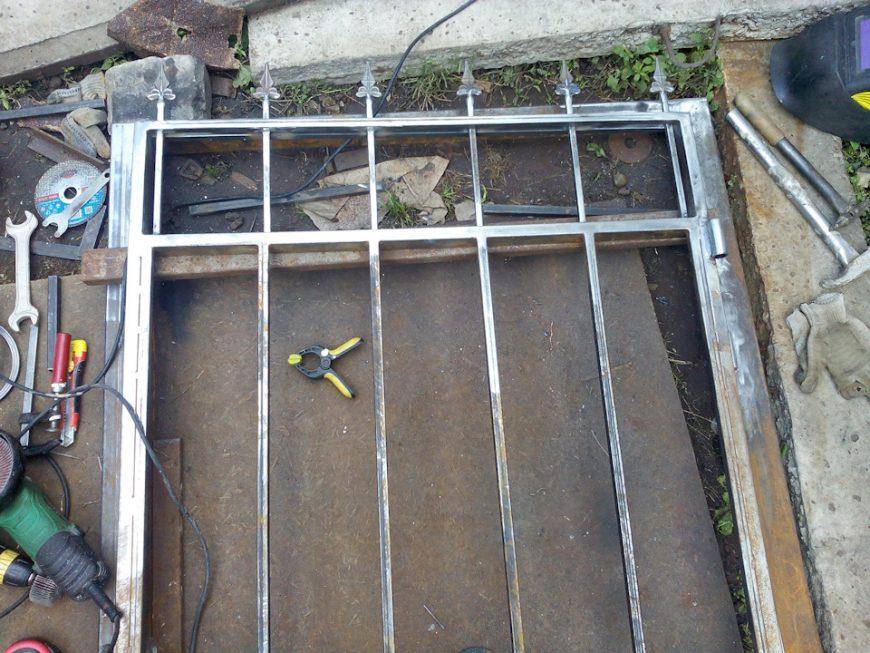

Изготовление каркаса для створок

Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:

  1. Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
  2. Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
  3. Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.

Изготовление каркаса для створок

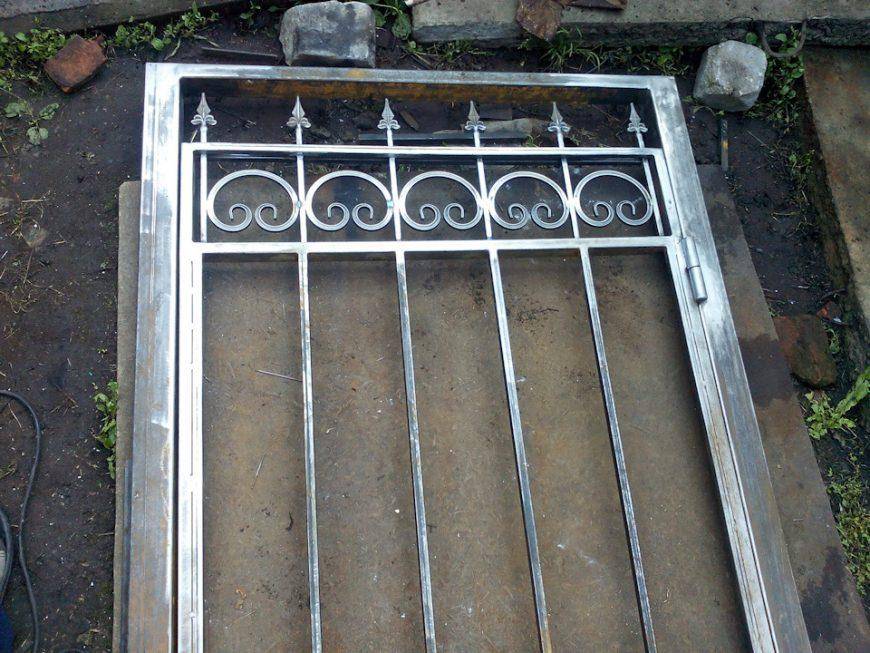

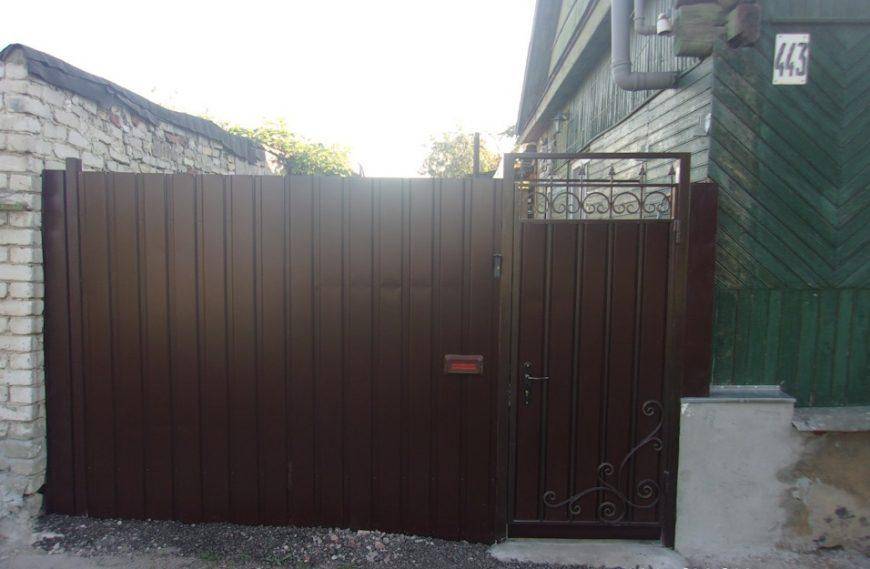

Делаем калитку

Для самостоятельного изготовления отдельно стоящей калитки необходимы:

  • профилированная труба, имеющая сечение 60х60х3 мм;
  • прямоугольная труба с сечением 40х20х2,5мм;
  • материал для обшивки;
  • петли.

Процесс создания предполагает следующую последовательность действий.

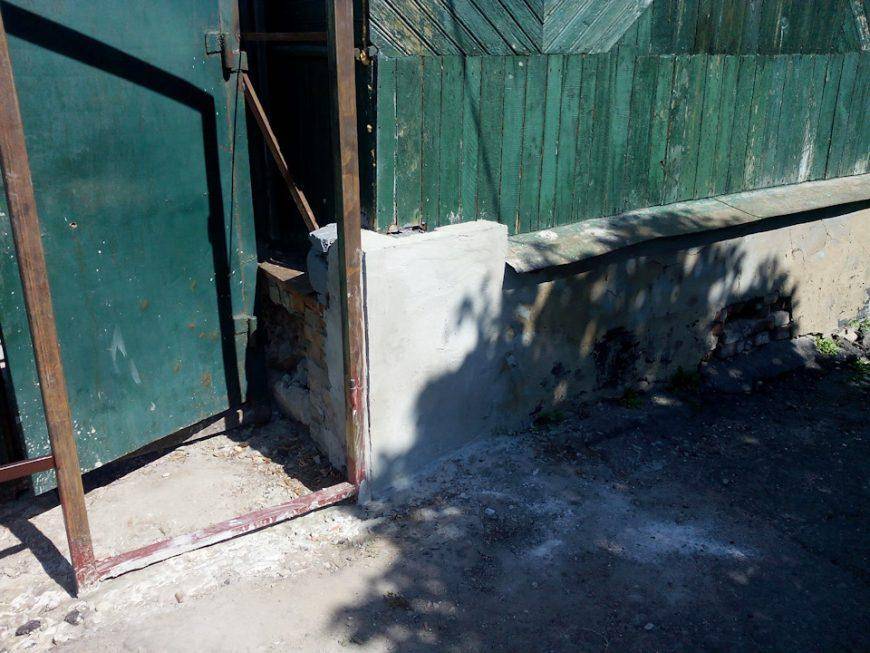

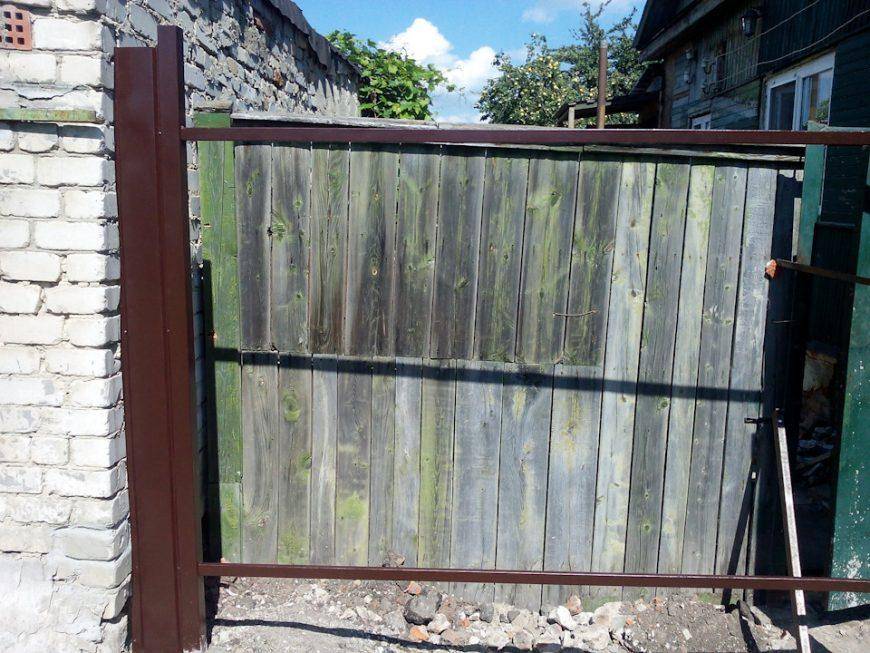

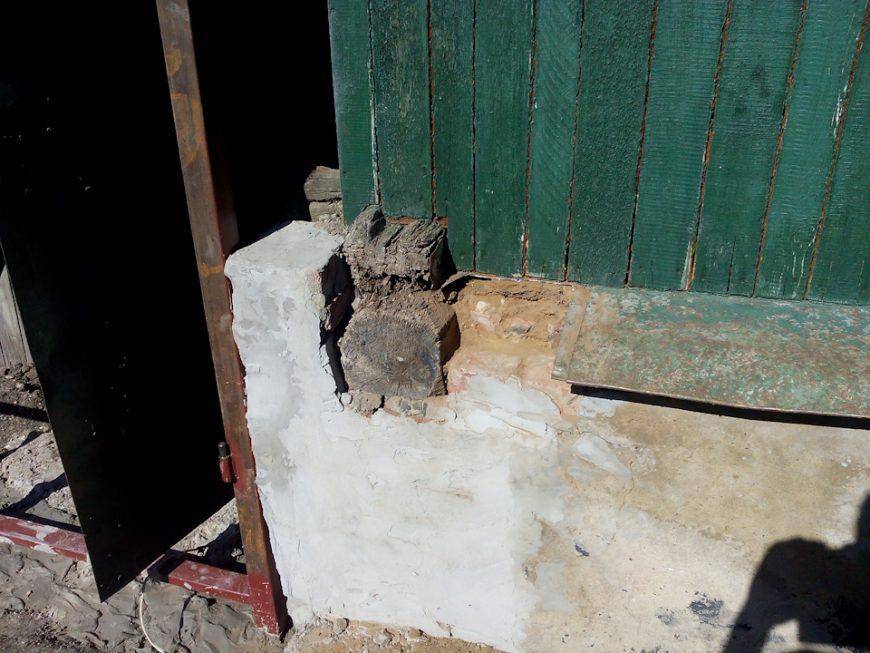

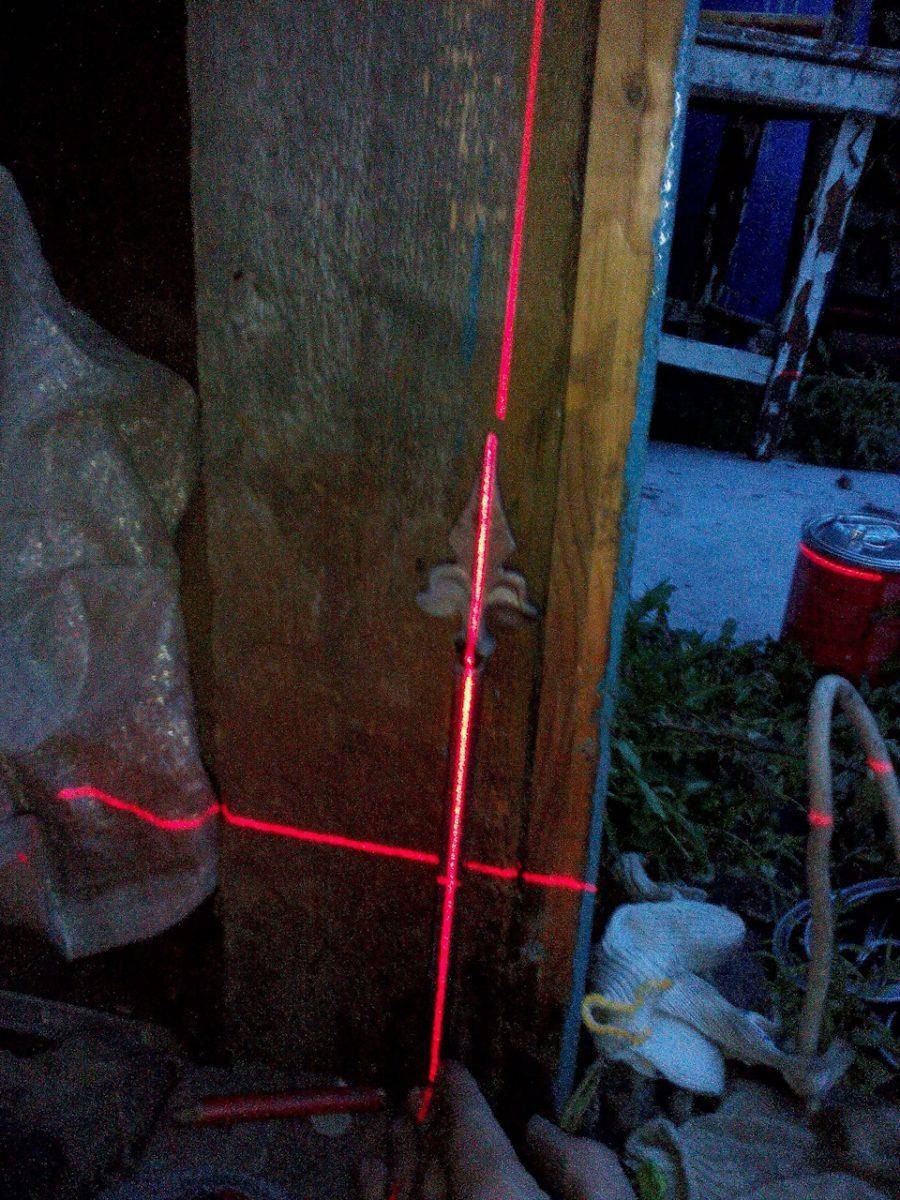

  1. Устанавливаются опоры (принцип установки точно такой же, как и при установке столбов для ворот).

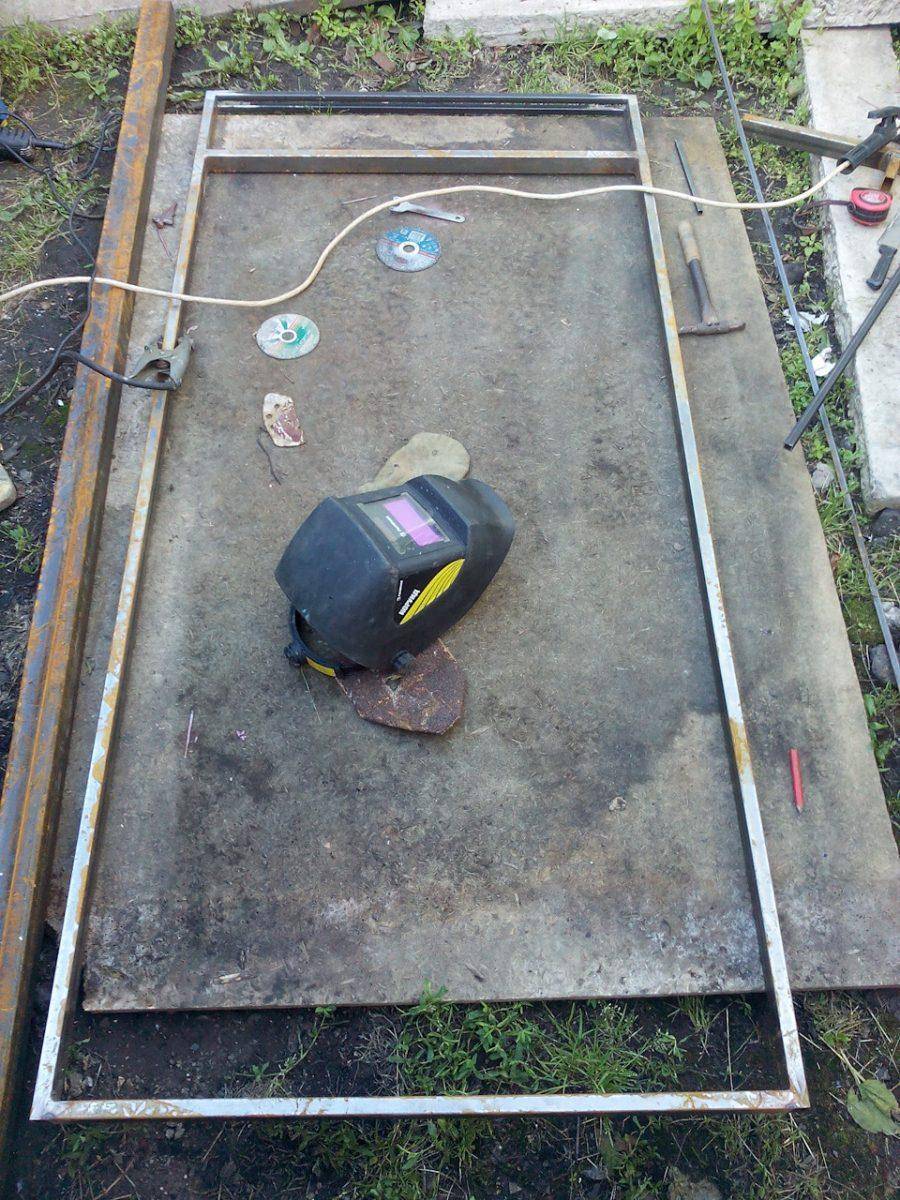

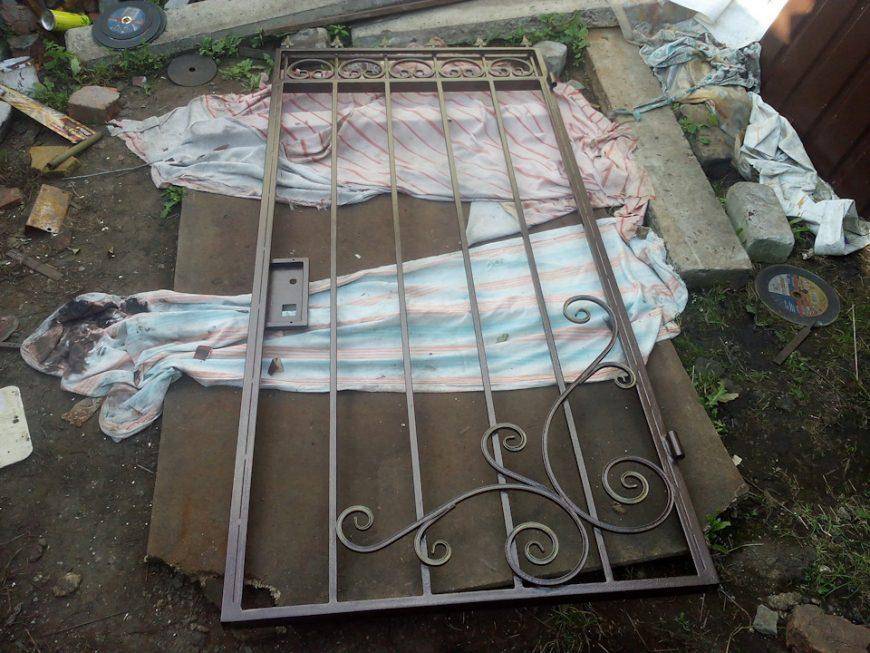

  2. Делается каркас калитки:
    • берется труба с сечением 40х20х3 мм, из которой вырезаются заготовки (две стойки и две перекладины);

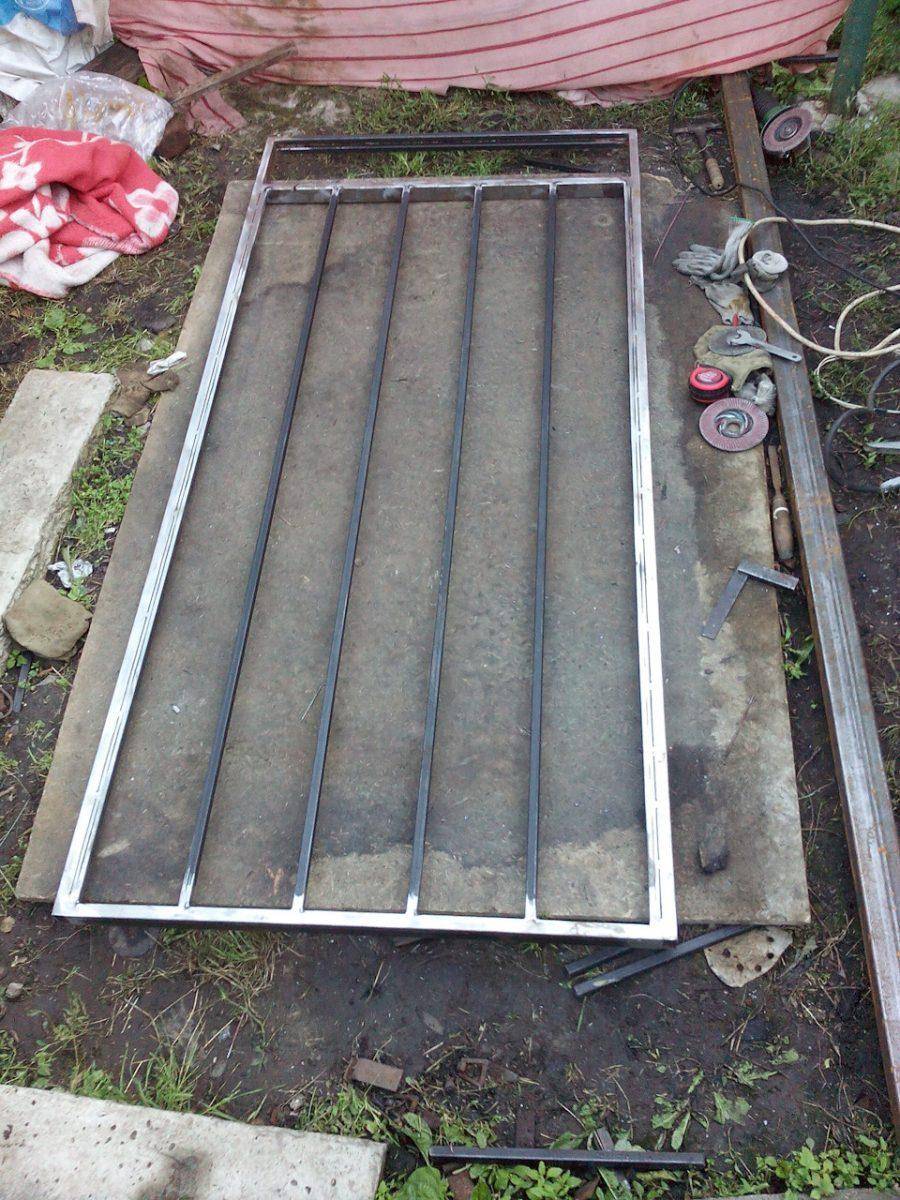

    • сваривается каркас рамы;

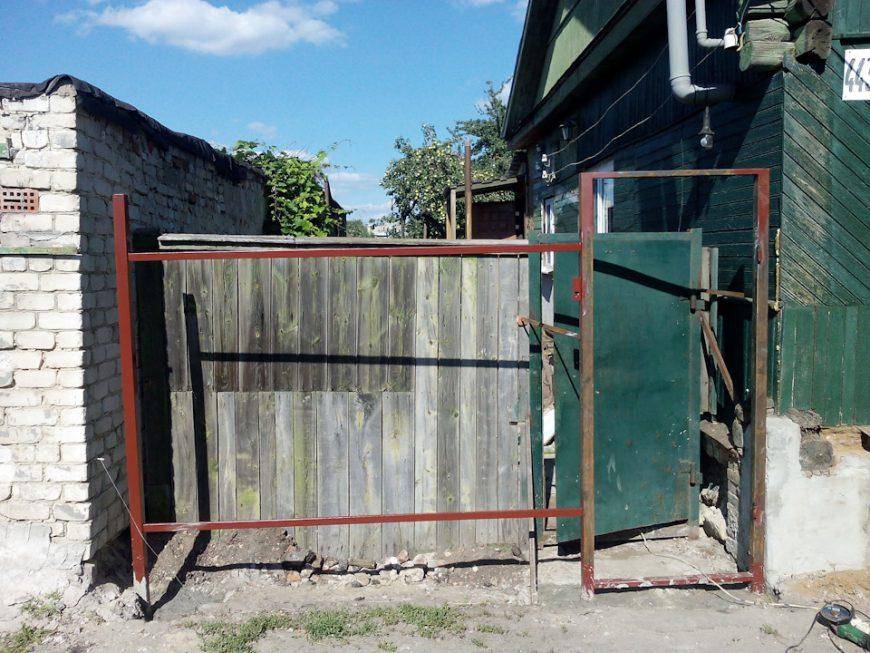

    • поперечины привариваются к опорным столбам так, чтобы они слегка держались;
    • проверяется с помощью уровня горизонтальность поперечных перекладин (при необходимости производится выравнивание);
    • привариваются вертикальные части рамы (угол между частями должен составлять 90С).

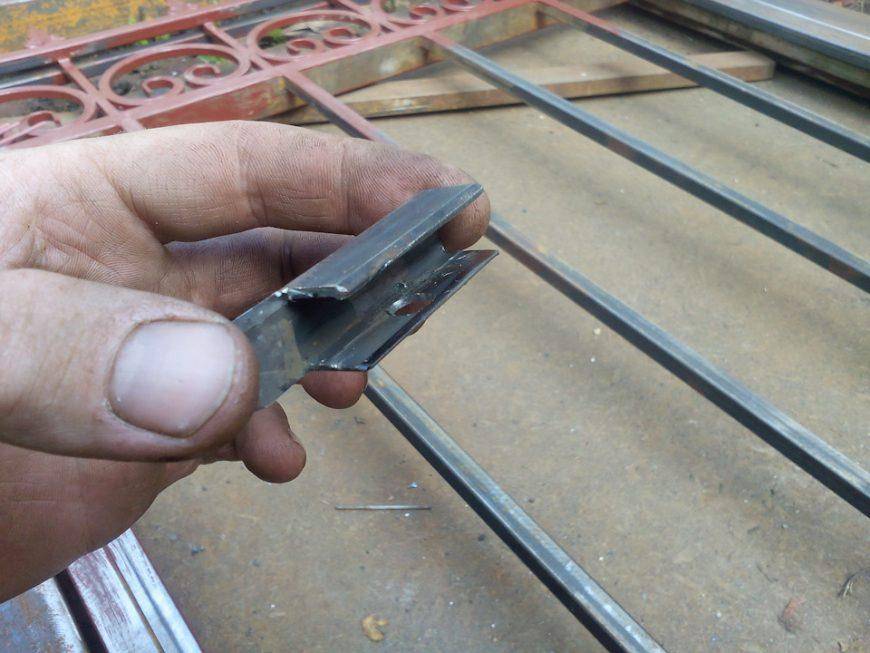

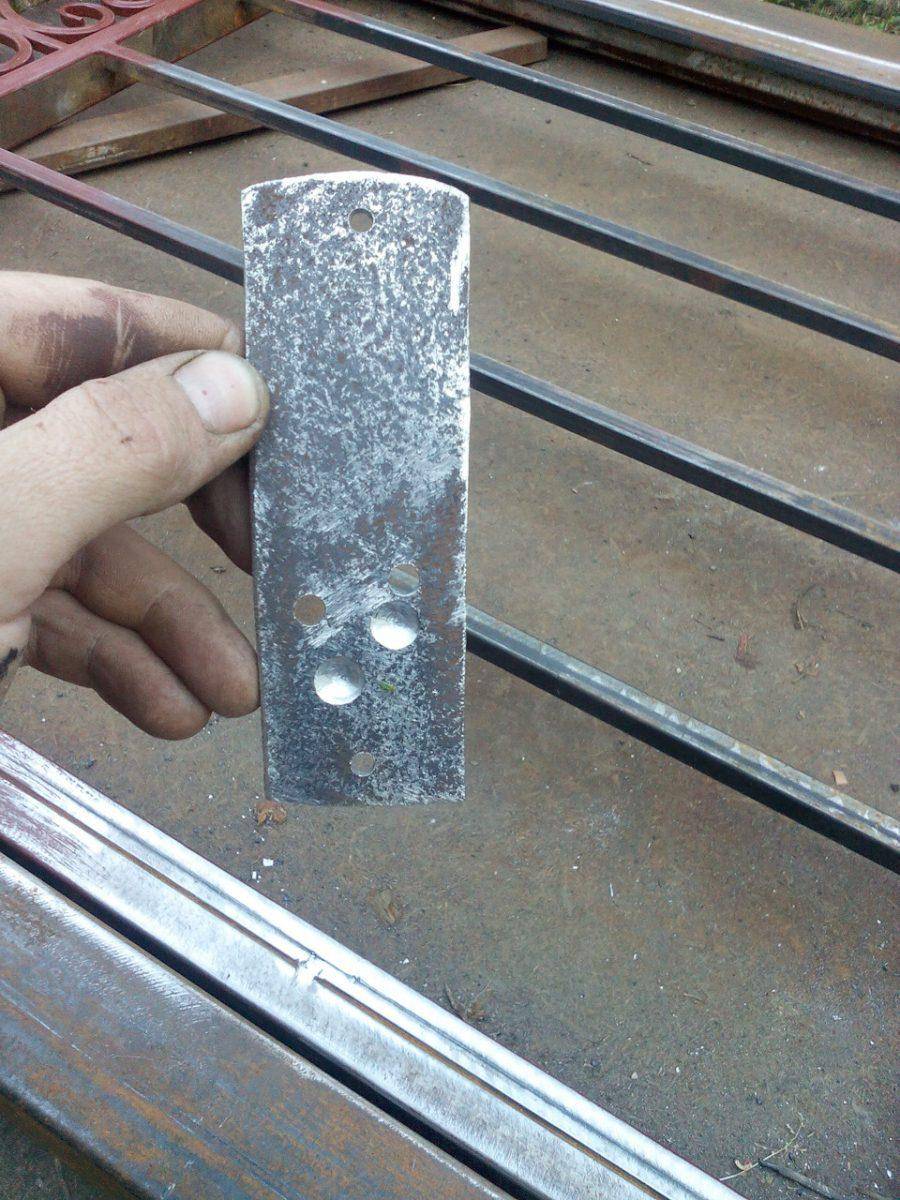

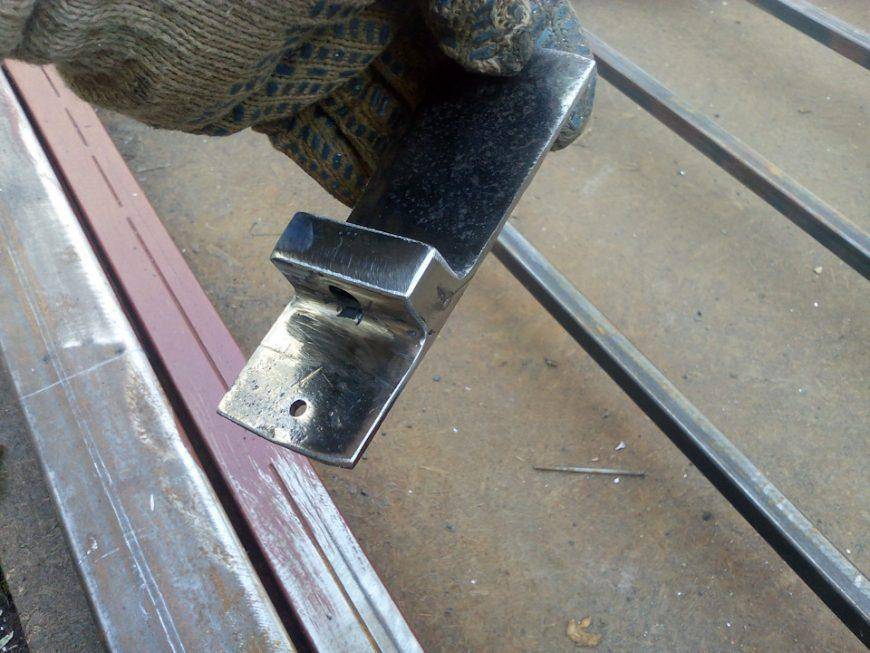

  3. Привариваются петли: начинать необходимо с нижней петли.
  4. После установки петель убираются созданные первоначально.

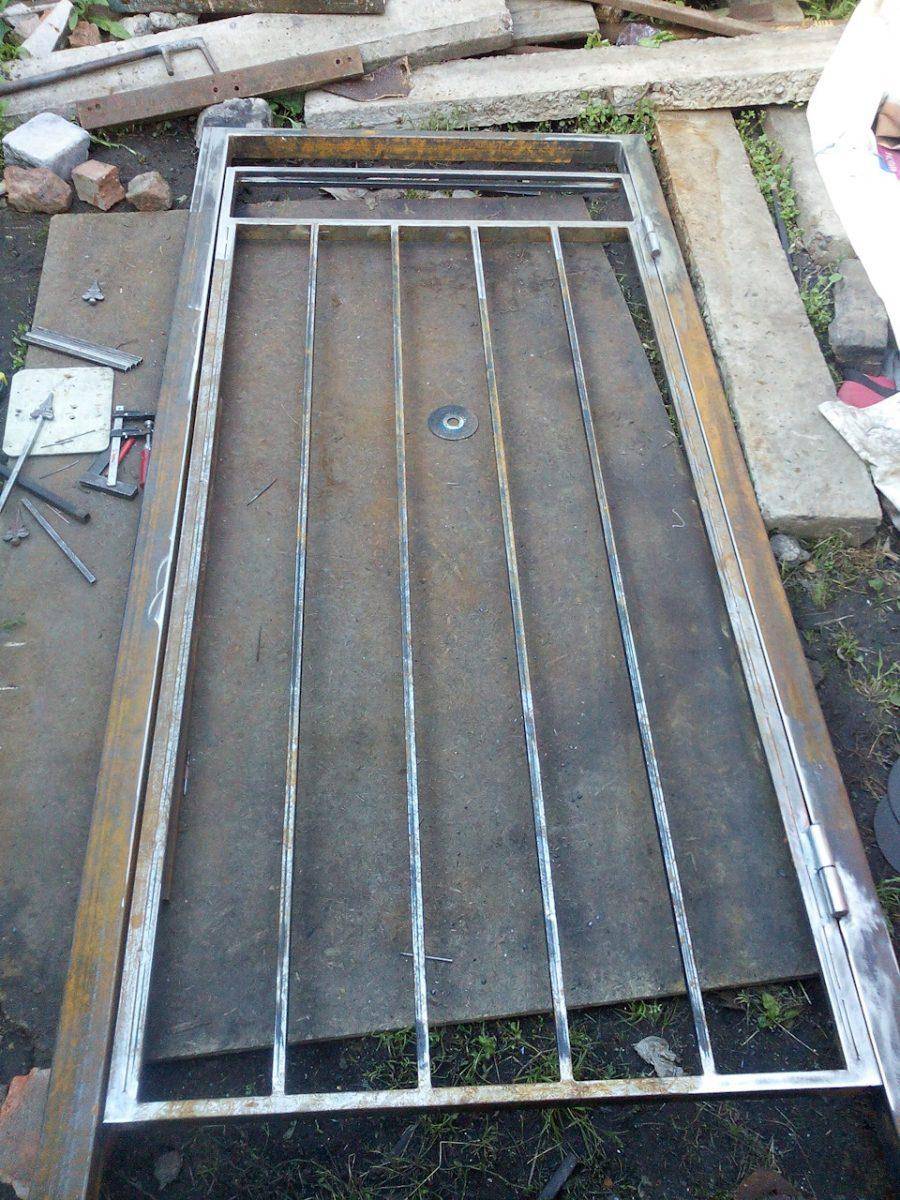

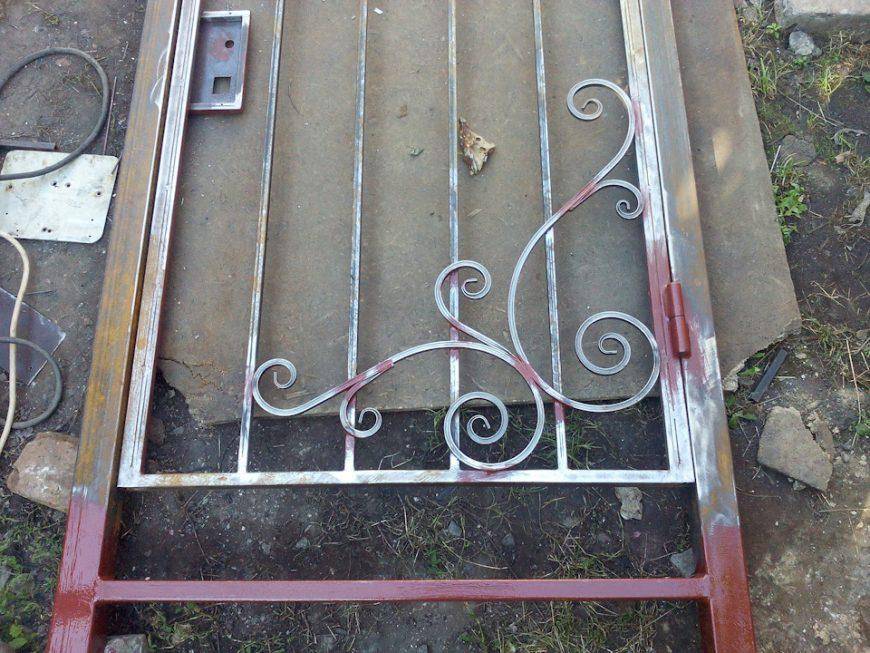

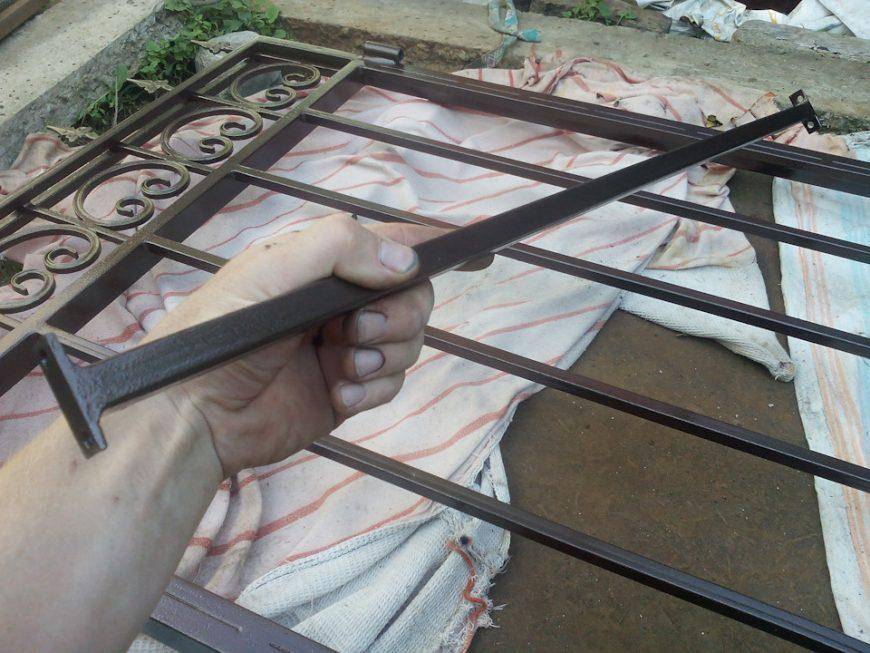

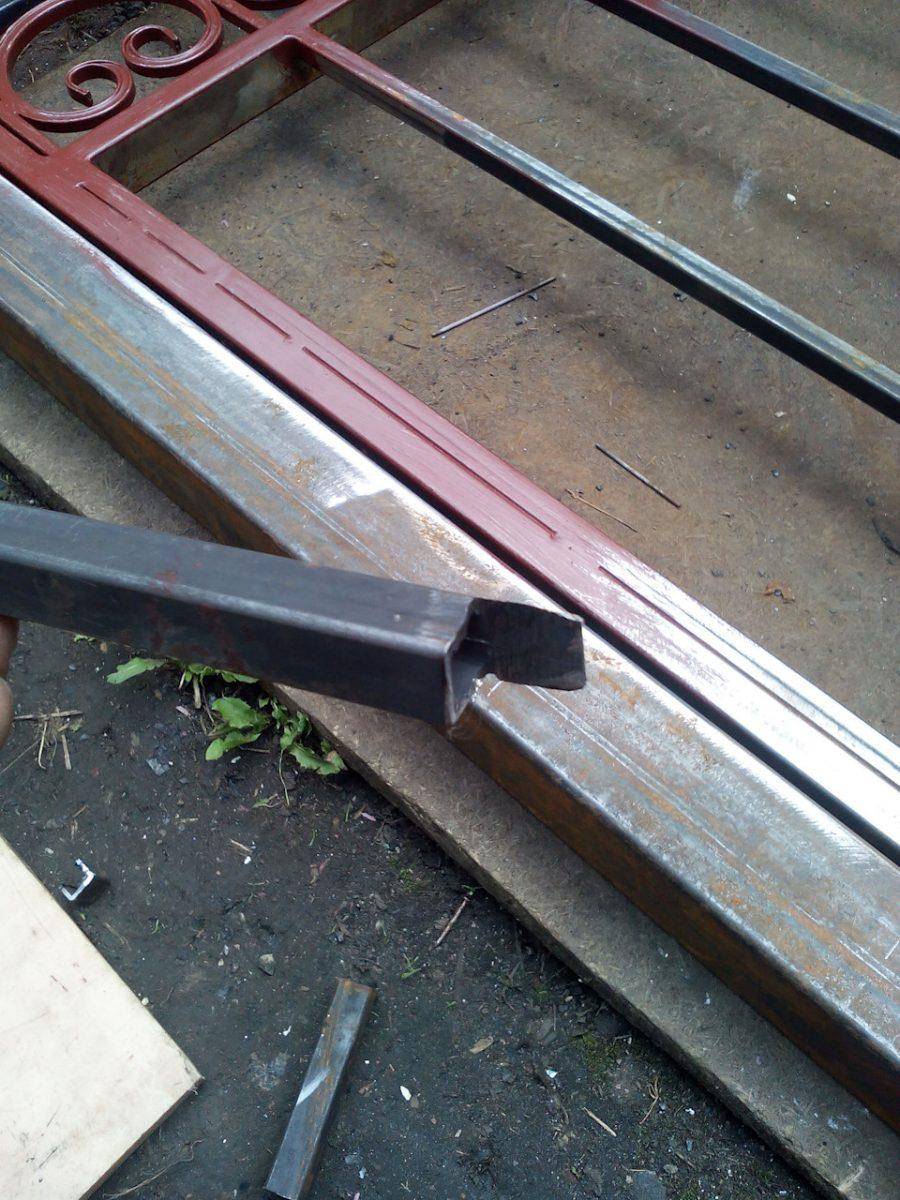

  5. Делается усиление калитки: берутся металлические трубы, прикладываются к каркасу, на них с помощью мела отмечаются места срезов, далее с помощью болгарки готовятся нужные элементы и привариваются.

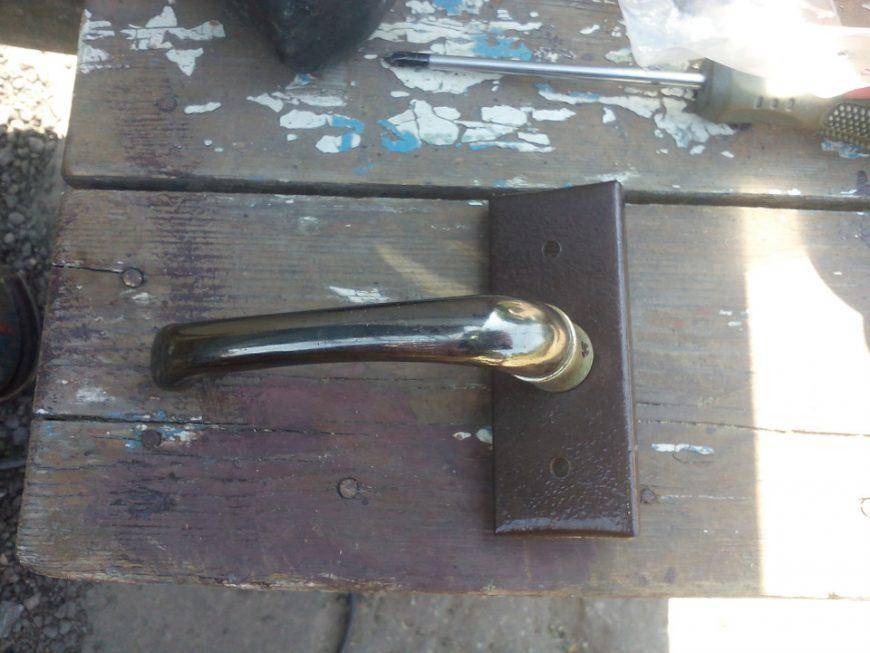

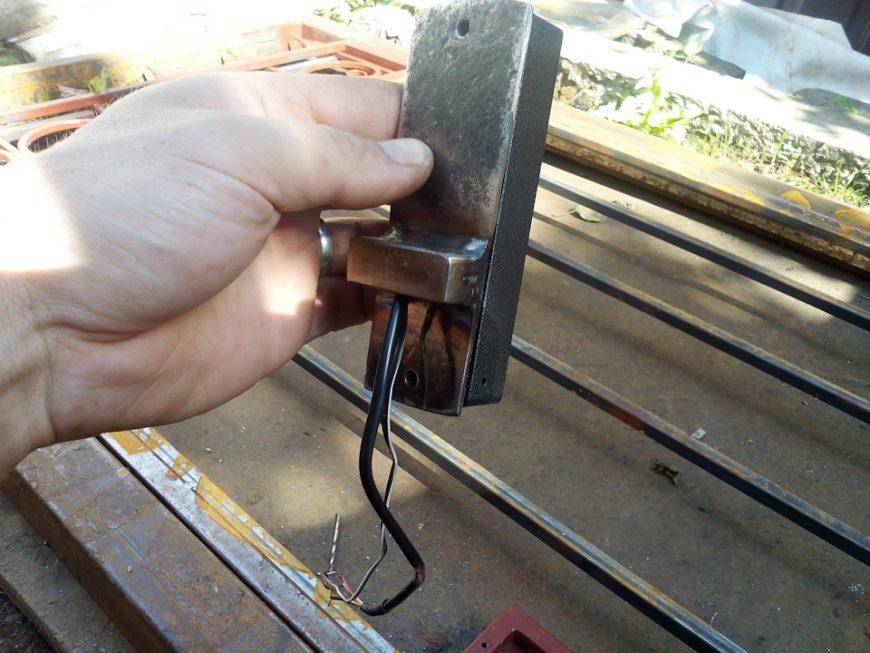

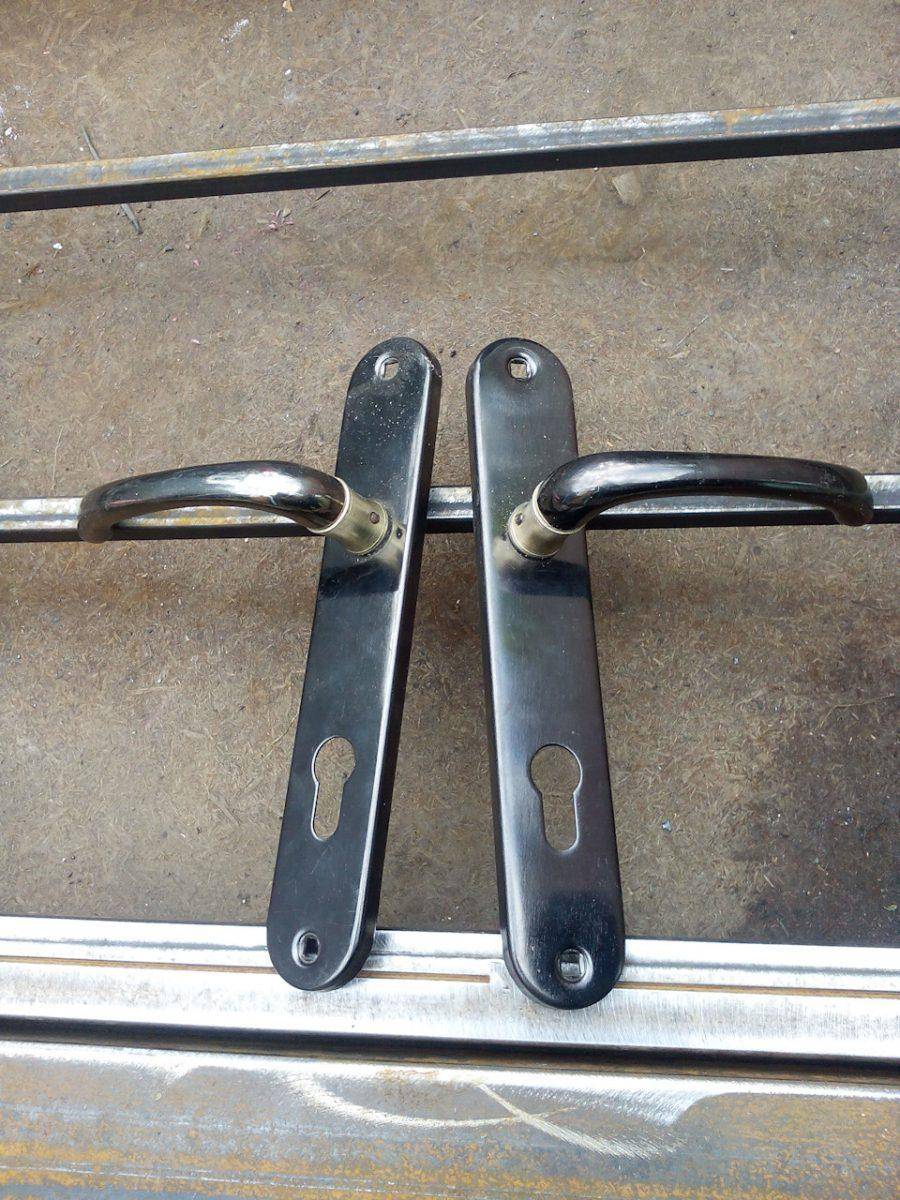

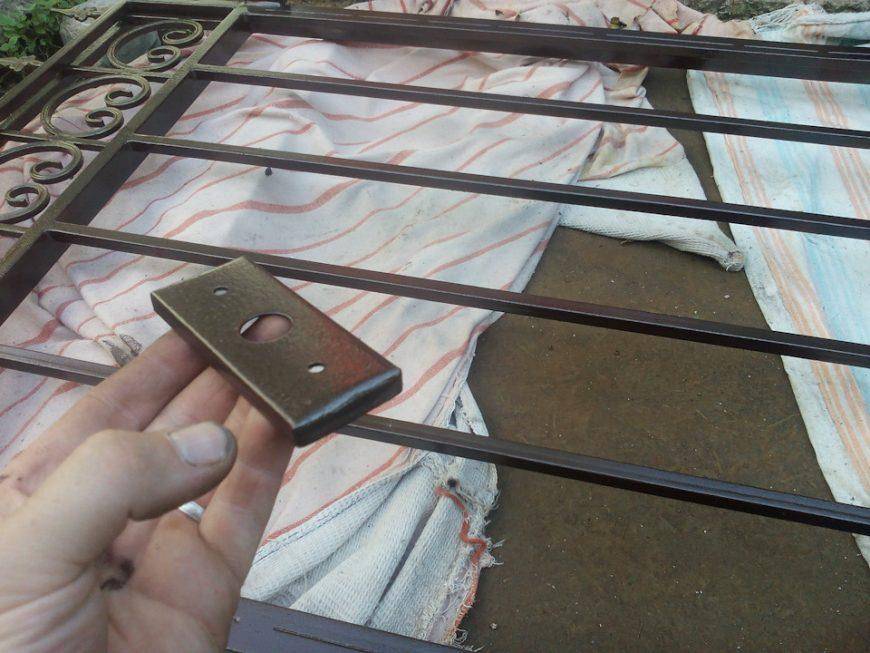

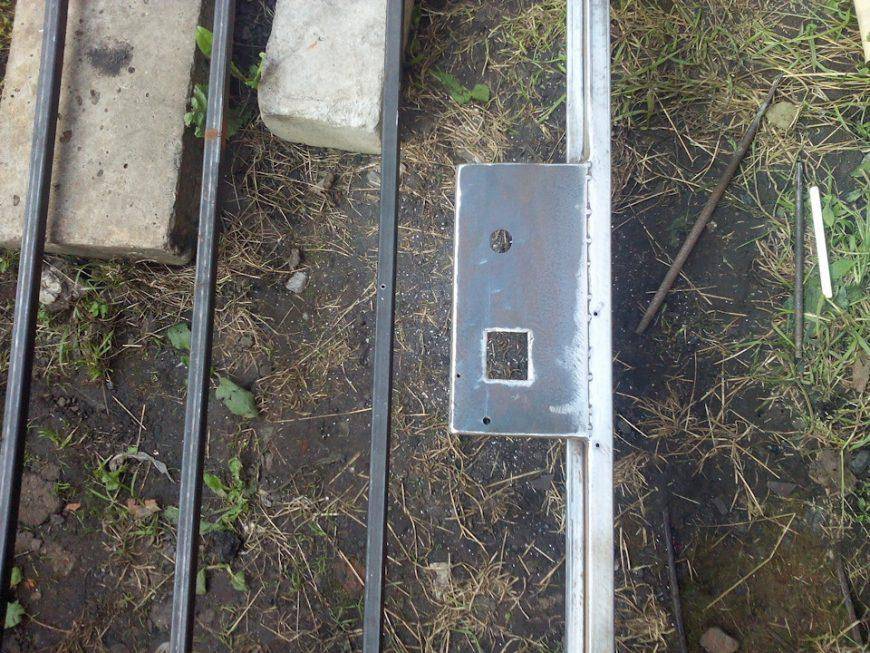

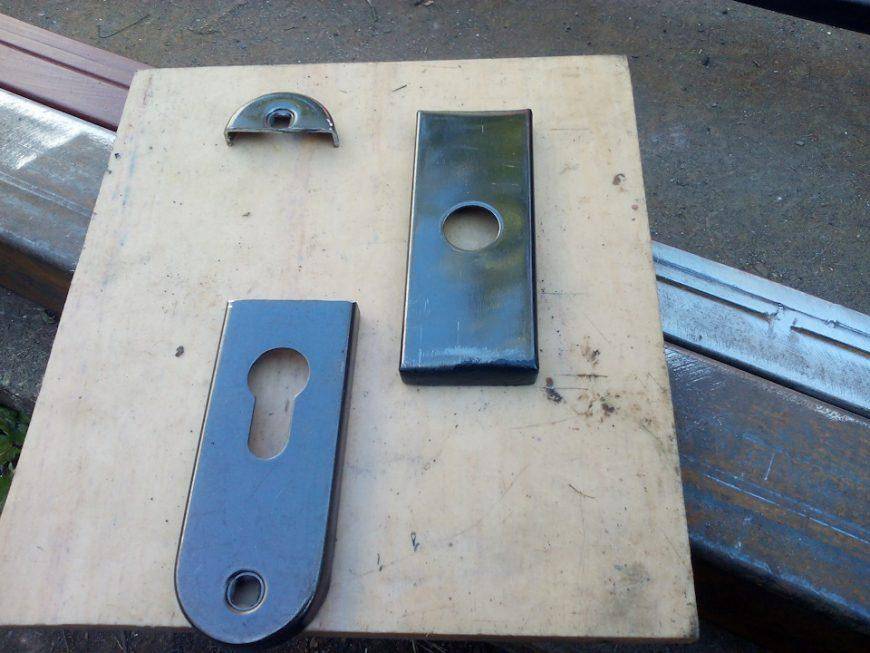

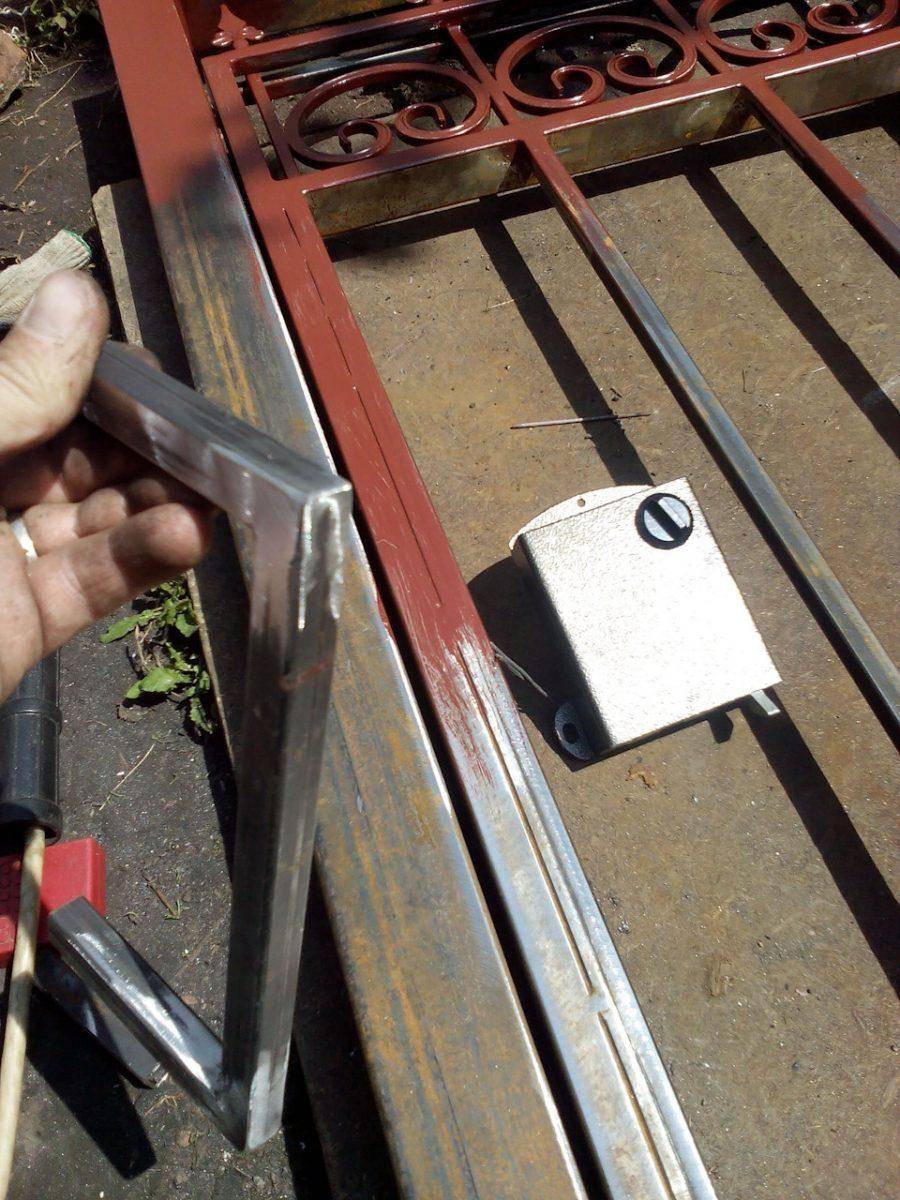

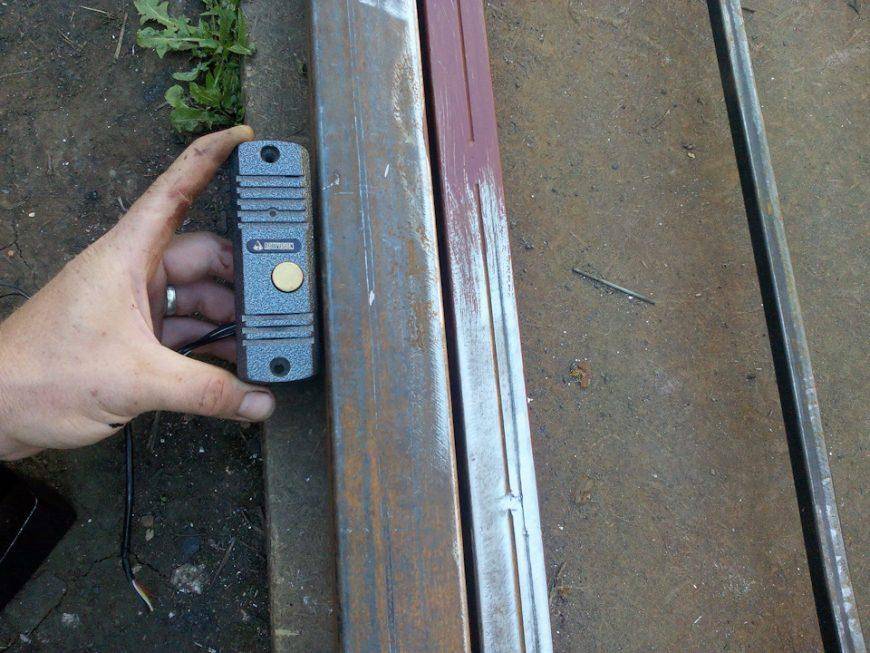

  6. Создается усиление для замка.
  7. Проводятся сварочные работы, направленные на закрытие открытых срезов труб.
  8. Производится шлифовка изделия, его грунтовка и покраска.

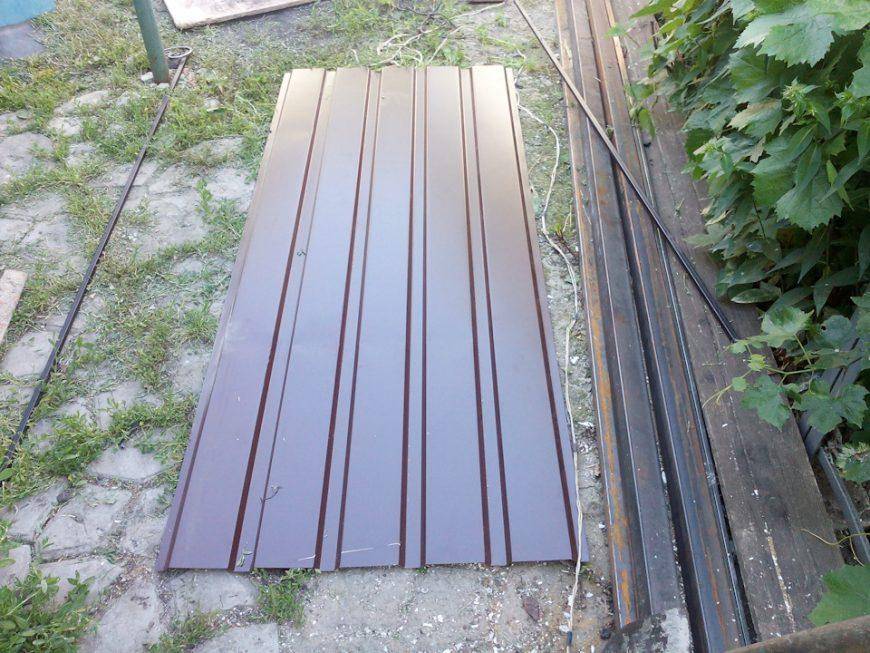

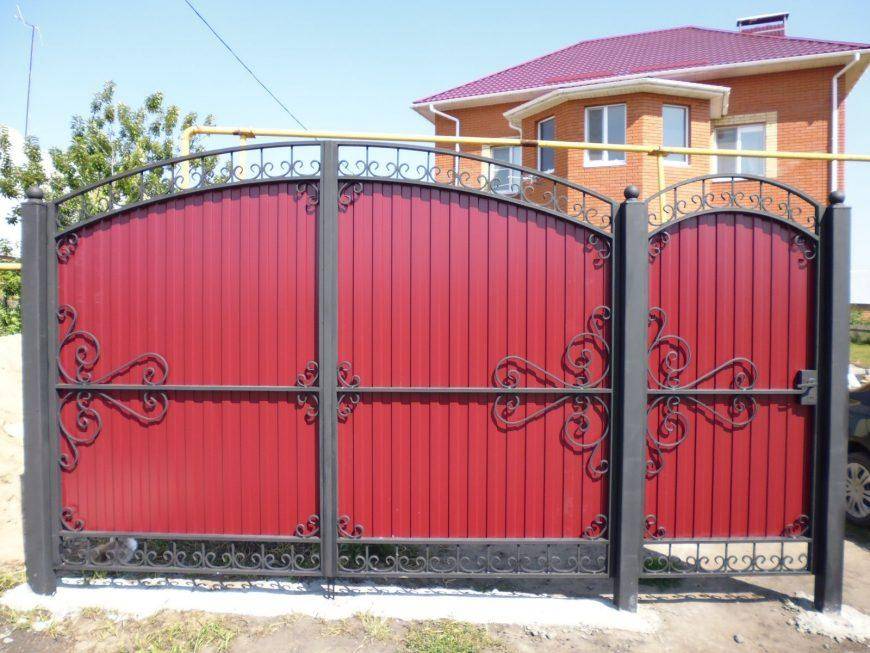

  9. Отрезается лист профнастила, примеряется к каркасу, проверяется, чтобы калитка хорошо открывалась. Если все хорошо, хорошенько прикручивается на саморезы.

Окраска

Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.

Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску

Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота

Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.

Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.

Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).

Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.

Наиболее распространенными цветами являются оттенки зеленого, синего, серого.

Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.

Как покрасить гаражные ворота?

На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.

После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.

Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.

Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.

Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов.

Как врезать калитку в секционные ворота

Чтобы врезать калитку в секционные ворота, вам понадобятся:

  • перчатки;
  • очки;
  • рейка (длина — 1,8–2 м);
  • угольник;
  • клепальный инструмент;
  • резиновые жгуты (нужны для сжатия сэндвич-панелей);
  • лекало для резки заготовок под углом в 45°;
  • ножовка по металлу;
  • напильник;
  • киянка (резиновый молоток);
  • сверла;
  • дрель;
  • электролобзик;
  • карандаш;
  • линейка;
  • рулетка.

Все инструменты вы сможете купить по доступным ценам на любом строительном рынке Москвы или в специализированном магазине.

Также необходимы детали дополнительной входной конструкции. В комплектацию входят:

  • ловитель, предотвращающий деформацию створки;
  • козырек для защиты от дождя;
  • обрамление для краев, сделанное из алюминиевого профиля;
  • металлические ручки;
  • помещенный в специальных усиленный корпус замок;
  • промежуточные петли из нержавеющей стали;
  • механизм доводки;
  • заклепки;
  • петли для фиксации калитки в проеме;
  • П- и Ц-образные профили из алюминиевого сплава.

Ворота из дерева с калиткой

Если вы отдаете предпочтение такому материалу как дерево, то изготовить деревянные распашные ворота не составит особого труда. Для их создания потребуются:

  • материал для изготовления створок (деревянные доски);
  • саморезы;
  • доски толщиной от 40 до 50 мм и шириной в 150 мм;
  • специальные петли;
  • краска по дереву;
  • металлические уголки (используются при изготовлении деревянных распашных ворот);
  • антисептический состав;
  • рубероид;
  • мастика.

Кроме того, для изготовления деревянных ворот необходимы будут такие инструменты как:

  • уровень;
  • электродрель;
  • рулетка;
  • болгарка;
  • кисточки.

Деревянные ворота с калиткой изготавливаются примерно так же как и металлические ворота за исключением отдельных нюансов.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

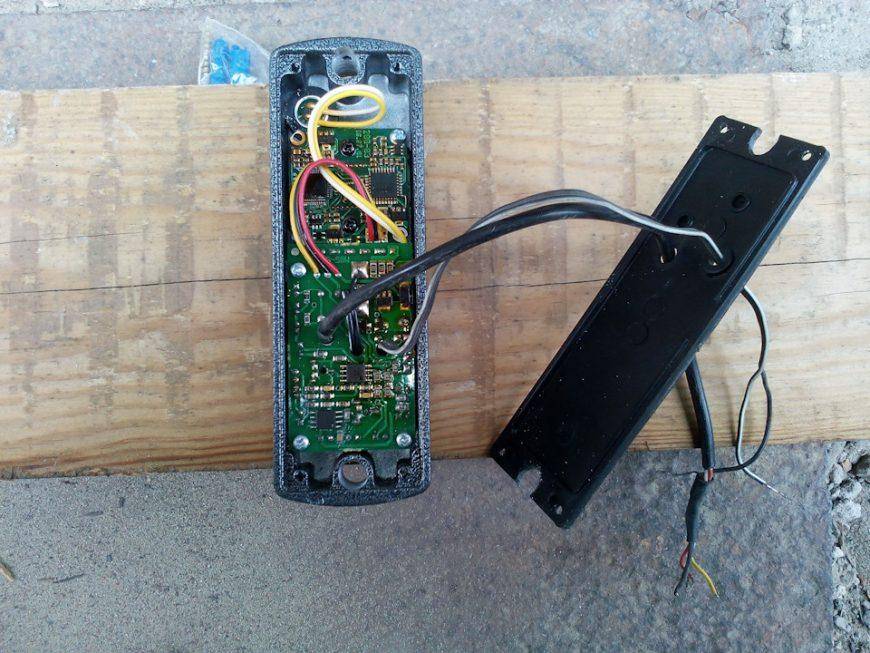

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции. Соединение в пол доски

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.
