Вытяжка в погребе гаража делается согласно набора правил

Примерные расходы на установку

Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.

Материал Стоимость, руб.
Труба пластиковая для вентиляции, 1 м 250
Колено (нужно при наличии изгибов, например, если труба поднимается снаружи), шт. 150
Вентиляционная решётка, шт. 150
Вытяжной вентилятор От 500
Вытяжной вентилятор центробежного типа От 4000
Дополнительные материалы (держатели труб, декоративные пластины и т. д.) 500
Итого с обычным вентилятором от 1550
Итого с центробежным вентилятором от 5000

Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.

Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(19 голосов, среднее: 3.6 из 5)

Вентиляция в погребе с двумя трубами


Вариант с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

  • Идеальный вариант – закладка вентиляции на стадии строительства.
  • Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
  • Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
  • Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
  • Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
  • Чаще всего систему делают из пластика.
  • Вытяжная система будет проходить через специальный люк.
  • Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
  • Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.


Наглядная схема вентиляции погреба

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности

Расположение вытяжной трубы

Важный момент: чтобы обеспечить оптимальный воздухообмен, недостаточно только обеспечить приток свежего воздуха извне. Постепенный нагрев и неизбежные испарения от хранимых овощей приведут к образованию конденсата на потолке и стенах подвала. Это приводит к постепенному разрушению кирпича и бетона, а также фундаментных блоков гаража, а это прямая угроза для жизни. Именно поэтому вентиляция в подвале гаража должна обеспечить вытяжку воздуха из погреба наружу. Забор теплого воздуха происходит непосредственно под потолком, ведь именно туда он направляется при нагреве. Для того чтобы вытяжная труба максимально успешно решала эту задачу, необходимо учитывать несколько важных нюансов.

Полезные советы для монтажа вытяжной трубы:

  • Конец трубы необходимо установить непосредственно под потолком погреба. Высота расположение не менее 150 сантиметров, желательно сделать ее до двух метров, чтобы конец трубы не мешал находящемуся в погребе человеку.
  • Снизу необходимо сделать съемный контейнер для сбора конденсата. Его необходимо периодически проверять и очищать. Можно обойтись поставленным ведром или другой емкостью, но такая эксплуатация будет неэффективной и проблемной. В продаже есть специальные варианты для таких целей, но большинство домашних мастеров делают такие приспособления своими руками.
  • Монтаж вытяжной трубы также не должен происходить в непосредственной близости от стен подвала. Необходимый зазор обеспечит целостность бетона фундаментных блоков. Для этого используют кронштейны и распорки. На этом этапе очень помогут пластиковые системы водослива, по аналогии с монтируемым водостоком с крыши. Пластик не отличается прочностью, в отличие от металлических труб, но он не подвержен гниению и коррозии, а также характеризуется легким весом и значительным сроком службы.
  • Верхний конец трубы должен возвышаться под крышей гаража примерно на 40 – 50 сантиметров, чтобы обеспечить правильный отток воздуха. Нельзя выводить трубу в гаражное помещение или надстройку над погребом. Эффективность вентиляции в этом случае будет сведена к нулю, ведь воздух и конденсат все равно попадут в используемые помещения.
  • На конце трубы необходимо продумать колпак от попадания осадков. Можно также установить мелкую сетку, чтобы исключить попадание насекомых и мелких птиц. Эта проблема особенно часто стоит для использования в частном секторе, где в погреб могут попасть самые неожиданные гости, как вариант — летучая мышь или крупное насекомое.
  • Вытяжная вентиляция в обязательном порядке должна монтироваться вместе с приточной, иначе должного эффекта воздухообмена не будет. Все вместе это называется естественной вентиляцией и представляет собой простую схему для воздухообмена. Улучшать ее эффективность для небольших помещений, как правило, нет необходимости. Если же речь идет о крупных и промышленных зданиях, вентиляцию погреба можно сделать с принудительной циркуляцией воздуха.
  • Наружный конец трубы, которых находится вне стен помещения, нуждается в утеплении. Слишком стараться, как в случае в приточной трубой нет необходимости, достаточно позаботиться, чтобы внутрь не попали осадки даже при сильном ветре. Это может привести к обледенению трубы и снижению ее проходной способности.

Не следует также забывать, что в подвале гаража могут скапливаться вредные выбросы от автомобиля и использования химических веществ в ремонтных работах. Это негативно отразиться на качестве и безопасности продуктов питания, сберегающиеся в погребе, поэтому система вентиляции просто необходима. Чтобы исключить отравления такими газами при работе внутри гаража, следует позаботиться о достаточной вытяжке воздуха из этого помещения.

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

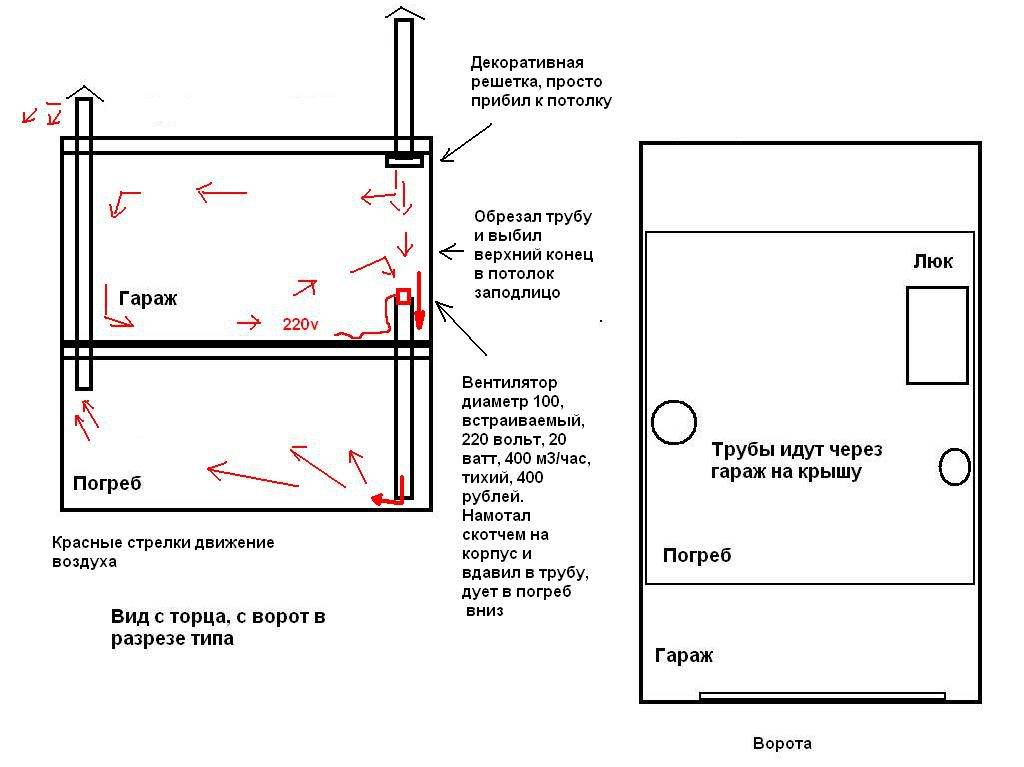

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

  • емкость для конденсата;
  • защитная решетка с мелкой сеткой для входящего отверстия;
  • козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

  • монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
  • монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Для чего нужна вентиляция в погребе

Необходимость грамотного устройства вытяжки в погребе обуславливается следующими факторами:

  1. Воздухообмен в подвале сбережет и удлинит срок эксплуатации всех конструктивных элементов здания.
  2. Правильная вытяжка в погребе сделает невозможным появление грибковых очагов и заражения плесенью.
  3. Она предохраняет от влияния конденсата, который губительно действует на всю конструкцию строения.
  4. Опасность метана и углекислого газа. Общеизвестно, что почти всякий материал может сравнительно быстро потерять свои свойства под действием воды и кислорода. В погребе содержание кислорода может быть минимальным при избытке влаги, соответственно образуется опасный газ – метан и углекислый газ.
  5. Избыток метана может привести не только к пожару, но и к взрыву, а превышенное количество углекислого газа в подвале вызывает отравление и потерю сознания. Поэтому спускаться в такое невентилируемое подвальное помещение опасно для жизни.
  6. Сохранность урожая. Погреб – это удобное и незаменимое помещение в частном доме для хранения заготовок, продуктов и собранного урожая овощей. А без должной вытяжки его невозможно сохранить до следующего года, поскольку в сыром подвале овощи быстро подвергнутся гниению.

Таким образом, на вопрос, нужна ли вентиляция в погребе, ответ должен быть однозначен…, так как система вентиляции в подвальном помещении дома имеет решающее значение.

4 Установка вентиляции – детальный алгоритм

Практически каждый неопытный человек задается вопросом, как правильно сделать вытяжку в погребе. Для этого необходимо действовать по определенному алгоритму:

  1. 1. Если вентиляционная система монтируется после постройки подвала, то в его потолке нужно проделать отверстие для циркуляции воздуха.
  2. 2. После этого через отверстие опускается труба, предназначенная для вытяжки.
  3. 3. Трубу закрепите под поверхностью потолка не более чем на 15-20 см ниже нее.
  4. 4. Снаружи труба должна быть поднята на 1,5-метровую высоту над почвой или над крышей.
  5. 5. В углу потолка напротив также нужно проделать отверстие  и протянуть в него трубу для притока воздуха. Расположите ее на высоте не ниже 20 см от пола.
  6. 6. Снаружи приточная труба не должна быть слишком высокой. Если она проходит сквозь потолок, то верхняя ее часть должна располагаться не выше 25 см над поверхностью.
  7. 7. Если труба для притока выводится сквозь стену, то на нее потребуется надеть дефлектор или решетку.
  8. 8. Если монтаж вентиляции выполняется внутри жилого дома с печью или камином, то труба для вытяжки поднимается возле дымохода. Это поспособствует более активному отводу воздуха из подвала из-за разницы в температуре.
  9. 9. В конце монтажа нужно установить на трубы регулирующие заслонки. Они дадут возможность впустить в помещение нужное количество воздуха.

После установки системы потребуется проверить ее на наличие тяги. Чтобы убедиться в нормальном напоре воздуха на входе, к приточной трубе прикладывается бумажный лист. Если он начнет дрожать, значит, воздух активно поступает внутрь помещения. Второй способ заключается в поджоге бумаги в ведре внутри подвала. По направлению дыма удастся определить, куда и насколько быстро движется воздух.

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная; определить место, где будет расположен «вход» для приточной трубы; рассчитать длину и диаметр трубы; если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

  • емкость для конденсата;
  • защитная решетка с мелкой сеткой для входящего отверстия;
  • козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

  • монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
  • монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Как своими руками выполнить приточно-вытяжную вентиляцию погреба

Фото приточно-вытяжной вентиляции

В том случае, когда у погреба большая площадь, то обыкновенной отдушиной не спасти ситуацию. Она не сможет обеспечить правильный воздухообмен в помещении. К нашему счастью вытяжка выполняется очень легко и без больших расходов.

Базируясь на природной разнице температур снаружи и внутри погреба:

  • Верно рассчитанная вытяжка погреба предупредит возникновение плесневого и грибкового налёта, не позволит испарениям пройти в жилую часть помещения, а прямиком выгонит их на воздух.
  • Можно самостоятельно сделать все расчеты, если кто-то впервые сталкивается с такой задачей, можно посмотреть видео как сделать вытяжку в погребе.
  • Цена на материалы доступная, их можно приобрести в любом строительном магазине. Обеспечить такого вида вентиляцию можно с помощью двух труб, одна будет выполнять приточную функцию, а другая вытяжную.
  • Располагаются эти трубы на разнообразных уровнях погребного помещения. Трубы должны находиться под различным углом. Вытяжное отверстие располагаются вверху, на потолке. А местоположение приточной трубы будет внизу приблизительно полметра от пола.

Схема вытяжки в погребе показывает насколько легко всё на деле, и можно все выполнить самостоятельно.

Детальная инструкция: как правильно сделать вытяжку из погреба

Так выглядит вентиляция подвала, выполненная самостоятельно

Рассмотрим, как правильно определить диаметр трубы:

  • Вентиляцию в погребе рассчитать очень легко, простейшими математическими вычислениями, так на 1 м² погреба нужно 26 см² сечения воздуховода.
  • То есть на 1 см диаметра трубы, приходится 13 см² сечения. Так рассчитывается диаметр трубы: если погреб 7 м², то нужно умножить эту площадь на 26 см²(182) и полученный результат разделить на 13.
  • В конце расчетов получаем диаметр нужной трубы – 14 см.

Второй шаг – как смонтировать вытяжную трубу:

  • Вытяжная труба выводится сквозь перекрытие на кровлю здания, если имеется дымарь с печи или камина, то рекомендуют вытяжку расположить возле неё, чтобы улучшилась тяга.
  • Главное условие этой конструкции – вытяжка должна находиться выше всех стен и построек, тогда тяга будет постоянной. В нижней части вытяжная труба застилается задвижкой для возможной регулировки тяги, также ею регулируются степень влажности и температура в подвале.
