Забор из асбестоцементных труб: особенности конструкции, монтаж и советы

Как изготавливают и монтируют столбики бетонные

Процесс изготовления столбов осуществляется различными методами:

• путем заливки бетона на отдельной площадке в горизонтально расположенные многоразовые формы. Готовые изделия извлекаются после застывания из опалубки и устанавливаются согласно разработанному эскизу;
• методом заполнения бетонной смесью вертикально установленных форм требуемого профиля. Опалубочные конструкции монтируются в вертикальном положении по периметру ограждения на месте монтажа.

Различными методами осуществляется процесс изготовления столбов

Независимо от специфики изготовления, технология предусматривает выполнение следующих этапов:

1. Сборку опалубочной конструкции.
2. Изготовление силовой решетки.
3. Приготовление цементного раствора.
4. Заливку бетонной смеси в формы.

Отдавая предпочтение предварительному изготовлению опор, осуществляйте работы по монтажу по следующему алгоритму:

1. Выполните планировку периметра и произведите разметку координат установки столбов.
2. Извлеките грунт, обеспечьте вертикальность стен приямков и утрамбуйте основание.
3. Заполните приямки щебеночно-песчаной подушкой, уплотните смесь песка и щебня.

После выполнения указанных операций остается:

1. Зафиксировать опору в вертикальном положении.
2. Герметизировать поверхность скважины полиэтиленом или рубероидом.
3. Приготовить бетонную смесь и залить в полость.

Завершив бетонирование, подкорректируйте положение столбов на протяжении получаса после заливки. Каждая стадия работ имеет свои особенности. Остановимся более детально на специфике выполнения главных этапов.

Свои особенности имеет каждая стадия работ

Подготовка площадки и разметка для установки бетонных столбов для забора

На подготовительном этапе следует выполнить ряд работ:

1. Очистить поверхность по периметру ограждения от крупных камней.
2. Удалить с корнями кустарники и мелкую растительность.
3. Разровнять поверхность почвы.

Процесс разметки достаточно простой:

1. Забейте крайние колышки в почву.
2. Натяните шнур для ориентации.
3. Вбейте остальные колья с заданным шагом.

Завершив подготовку, извлеките грунт и подготовьте приямки требуемой глубины.

Подготовка основы под столбы из бетона

Для обеспечения устойчивости опор подготовьте основание приемка, выполняющее функцию фундамента.

Для этого необходимо:

1. Выровнять дно приямка.
2. Перемешать песок со щебенкой.
3. Засыпать смесь на дно.
4. Разровнять поверхность подсыпки.

Остается тщательно уплотнить массив, проливая водой.

Из нескольких последовательных этапов состоит монтаж монолитных опорных столбов для забора

Как выбирается расположение опалубки и производится установка силового каркаса

Сборка опалубки осуществляется из предварительно вырезанных заготовок

Следует обратить внимание на расположение опалубки:

• при заливке опор забора на месте монтажа опалубка устанавливается вертикально. Неподвижность обеспечивается распорками;
• при предварительном бетонировании столбов следует располагать опалубку горизонтально на твердой площадке.

Важно обеспечить герметичность опалубки и правильно выполнить армирование. Силовой каркас состоит из следующих деталей:

• четырех параллельно расположенных стержней сечением 1,2-1,8 см;
• поперечных прутков сечением 0,8-1 см, зафиксированных с шагом 10-15 см.

При установке каркаса следует выдержать расстояние 20-25 мм от арматуры до поверхности бетона.

Как заливают бетонным раствором заборные стойки

Заливка стоек предусматривает выполнение следующих операций:

1. Покрытие внутренней части опалубки смазкой.
2. Размещение в опалубке арматурной решетки.
3. Заполнение формы бетонной смесью.
4. Уплотнение изделия.

После окончания гидратации следует извлечь готовую опору для дальнейшей сушки.

Как декорируют готовые бетонные опоры

Декорирование столбов из бетона позволяет улучшить эстетическое восприятие. Используют различные методы декорирования:

• покрывают бетон декоративной или мозаичной штукатуркой;
• наносят на материал защитные краски на акриловой или резиновой основе;
• обрабатывают бетонные столбы полиуретановым составом;
• отделывают опоры мозаикой или облицовывают кирпичом;
• монтируют на бетон панели из пластика.

Недостатки асбестоцементных держателей

Несмотря на видимые достоинства, асбестовое волокно не является идеальным материалом и требует особенно щепетильного обращения.

Асбестовые трубы для забора

К числу недостатков можно зачислить:

Хрупкость материала;
Необходимость соблюдения повышенной осторожности при транспортировке и монтаже;
Большой вес и объемность;
При попадании влаги внутрь трубы в зимнюю пору, она может расколоться;
Недостаточная привлекательность забора.

На самом деле, многие недостатки можно нивелировать, если правильно подойти к процессу установки. К примеру, для предотвращения попадания влаги внутрь трубы, можно прикрывать верхнее отверстие любым влагостойким материалом, что имеет подходящие размеры.

Технология монтажа асбестоцементных труб для заборов

Глубина скважины для установки рассчитывается исходя из свойств грунта, ветровой нагрузки, расстояния между столбами. Если в расчетах была допущена ошибка, то забор впоследствии может перекосить или даже вывернуть столб из земли. Но обычно глубина скважины приблизительно равна наземной части столба.

Основание либо заливается бетоном, либо поверхность скважины нуждается в гидроизоляции во избежание смешивания песка и глины, так как такой грунт способен вытолкнуть столб на поверхность.

Если залить скважину бетоном, то еще более велика вероятность выталкивания изделия грунтом. Бороться с этим можно следующим образом: слой бетона не превышает 30 см, далее следует плотный слой песка. Перед установкой столба в землю вбиваются арматурные прутья для создания своего рода защитного каркаса, а вовнутрь трубы также обязательно заливается бетон. Кстати, такая технология также может уберечь от попадания вовнутрь дождевой воды и, как следствие, растрескивания асбестоцементной трубы. Подробная и наглядная технология заливки – на видео.

Деревянный настил или сетку Рабица крепят к столбам следующими способами:

• Саморезами;
• Хомутами;
• Металлической проволокой;

Характеристики асбестоцементных опор

На сегодняшний день на строительном рынке представлены асбестоцементные трубы со следующими показателями:

• Наружный и внутренний диаметры столба из асбоцемента соответственно 118 и 100 мм.
• Толщина стенок – 9 мм.

Длина столба – 3950 мм (если эта длина слишком велика, столб легко обрезать своими руками при помощи болгарки).

Стандартный пакет состоит из 42-х изделий, имеет вес 1012 кг и объем 1,83 куб. м.

В сочетании со стойками из таких труб хорошо себя показывают сетка Рабица, дерево или профнастил. На фото можно посмотреть наиболее удачные решения заборов, сделанных своими руками. Если сделать все правильно, корректно рассчитать глубину скважины, необходимое расстояние между столбами, соблюсти технологию заливки бетоном, то такой забор может прослужить десятки лет без какого-либо дополнительного ухода и покраски обработки антикоррозийными составами. Этого нельзя сказать о заборах с деревянными или металлическими столбами. А сэкономленные средства можно потратить на обустройства дома своей мечты.

Одним из самых популярных и востребованных в современных загородных домах держателей для забора является асбестовая труба. Этот материал хорошо зарекомендовал себя не только для обустройства канализации, дренажной системы, дымохода или вытяжки, но и для самого обыкновенного ограждения. Дерево гниет и деформируется при попадании влаги, металл подвержен коррозии.

Также оба материала требуют регулярной зачистки и покраски, в то же время, асбестоцемент более удобный и простой в обслуживании материал. Производство асбестоцемента выполняется путем смешивания портландцементного раствора и асбестового волокна. Трубопровод отличается повышенной прочностью и гладкостью по всей поверхности, однако так же, как и прочие материалы, имеет как достоинства, так и недостатки.

Поэтапная установка забора из шифера своими руками

Инструкция по строительству во многом схожа с возведением ограждения из профнастила, но все же есть отличия в наборе инструментов, порядке крепежа, отделки листов.

Предварительно составляется смета затрат, рассчитывается общая стоимость работ.

Правильно подбирается местоположение будущей конструкции с учетом требований СНиП, чтобы в дальнейшем не возникло разногласий с соседями.

Схема забора из шифера: ширина секции 2500 мм, высота каркаса 1800 мм, высота листа 2000 мм, глубина забивания столба 1200 мм.

Необходимые материалы, инструменты

Их перечень следующий:

• листы плоского шифера;
• основные и промежуточные столбы (лучше металлические) сечением 80–120 мм;
• стальной уголок размерами 50*50 мм (на 1 опору потребуется 2 куска уголка по 250 мм каждый);
• поперечные лаги из обрезной доски 50*130 мм либо профильной трубы;
• цемент марки М 500;
• болты длиной 70–80 мм;
• оцинкованные саморезы с шайбой 50 мм;
• битумная мастика;
• штыковая лопата, ручной бур;
• уровень;
• сварочный аппарат, маска, электроды;
• отвес;
• электродрель;
• бетономешалка или строительный миксер;
• гаечный ключ 10–22 мм ;
• ножовка по металлу;
• болгарка с диском по бетону, металлу;
• емкость для замеса раствора, воды.

Разметка, фундамент

После подготовки инструментов и материалов нужно переходить к очистке поверхности земли на месте строительства от растений, корней, мусора. Лишний грунт можно вывезти тачкой на огород.

Фундамент подбирается не только по нагрузке. Важную роль играют рельефные особенности участка.

Под шиферный забор допускается обустраивать как ленточный, так и столбчатый фундамент, другие основания.

Пошаговую инструкцию по возведению различных типов лент найдете тут: «Виды ленточных фундаментов и технология их устройства».

Рекомендуем ознакомиться:

• Как забетонировать столбы для забора
• Делаем фундамент под забор

Установка столбов

Под волнистый шифер часто выбирают деревянные либо металлические опоры, под плоские листы – металлические.

В редких случаях возводятся и монтируются бетонные столбы.

Дереву отдают предпочтение, когда забор собирается из листов, бывших в использовании. Подробнее про монтаж деревянных столбов.

Для долговечного ограждения выбирают столбы из металла, присоединяя к ним другие элементы с помощью сварки.

Рекомендуемый шаг монтажа опор, независимо от выбранного типа, –  2–2,5 метра.

Крепление лаг

Приведем пример недорогого варианта забора – фиксации деревянных лаг к металлическим столбам.

Порядок работ:

1. Подготавливаем требуемые элементы сразу после заливки фундамента. Тогда не будет простоя.
2. Стальной уголок режем болгаркой на планки длиной 200–250 мм.
3. По краям высверливаем отверстия, чтобы удобно было крепить лаги из бруса.
4. Планки привариваем к опорам в двух местах: с отступом от верха на 200 мм и от низа.
5. Брус для лаг обрабатываем антисептиком. Рекомендуется брать сечением 50*130 мм.
6. В подготовленных местах насквозь сверлим отверстия. Брус фиксируем к опорам стяжными болтами.

Монтаж листов

Крепеж плоских листов выполняется в заранее подготовленную рамку из стальных уголков.

Есть альтернативный вариант, более популярный и простой, но он уступает по надежности. Подходит для волнового, плоского шифера.

Порядок следующий:

1. Лист укладывается на горизонтальные лаги. Проверяется вертикальность.

2. Крепежные элементы – оцинкованные саморезы с прорезиненной шайбой. Шаг фиксации – не менее 30 см.

3. При монтаже строители советуют делать отступ от почвы минимум на 10 см.
4. Волновой шифер фиксируется через пик волны. При стыковке верх волны одного накладывается на пик волны другого листа.

Плюсы и минусы

К преимуществам относятся:

• Более низкая цена, чем на металлические или бетонные.
• Столбы из асбоцемента не гниют и не коррозируют. Склонность к коррозии делает почти невозможным использование столбов из металла в регионах, для которых характерна высокая влажность. Столбы из дерева или металла необходимо постоянно покрывать антикоррозийными составами и красками, а в случае со столбами из асбоцемента на средствах для ухода можно сэкономить.

Забор из профнастила

Столбы из асбоцемента при контакте с влагой год от года становятся крепче и надежней.

К недостаткам опор для заборов, сделанных из асбоцемента, можно отнести:

• Трудоемкая установка.
• Столбы из асбоцемента относительно хрупкие и могут расколоться при падении или сильном ударе. Также могут пойти трещины при попадании дождевой воды вовнутрь столба.
• Не самый привлекательный внешний вид.

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

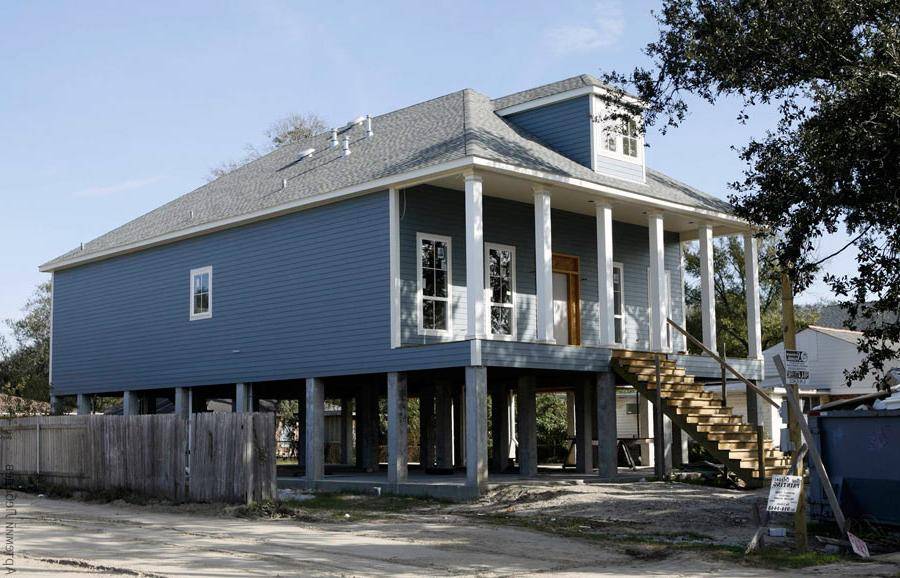

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Крепление столбов без заливки бетона

При обычной установке асбестоцементных столбов в свободное пространство между краями лунки и трубой заливается бетон. И это считается устойчивой конструкцией. Но залитый бетон опирается на тот же неустойчивый грунт и его ничто не держит. В связи с этим стандартный способ применим только на легких непучинистых грунтах.

Пучинистый грунт с таким же успехом вытолкнет столб с залитым бетоном. Сила пучения разрушает даже фундаменты больших домов. Закапывание трубы ниже уровня промерзания грунта решает вопрос, но при этом расходуется большое количество бетона и труба закапывается почти на половину ее длины.

Существует универсальный способ установки асбестоцементных стояков на любых грунтах без бетона. Сверлится лунка диаметром больше диаметра трубы. После установки асбестового столба окружающее его пространство засыпается мелким щебнем и трамбуется. Это создает эффективное отведение влаги вокруг столба и превращает пучинистый грунт в устойчивый.

При использовании бетона он препятствует грунтовым водам и при замерзании зимой происходит его выталкивание на поверхность. При описанном способе вода беспрепятственно уходит на глубину ниже промерзающего слоя, где происходит естественный дренаж.
На асбестоцементный столб не происходит никакого давления.

Если забор устанавливается на песчаный непучинистый грунт, лунки сверлятся сразу под диаметр трубы. Покупка специального бура обходится дешевле потраченного цемента при установке забора традиционным способом. Но эта работа требует определенных навыков при сверлении лунок со строгой вертикальностью и строго по линии ограждения.

Примеры заборов из шифера

Решая, из какого шифера лучше построить забор, нужно ознакомиться с существующими вариантами его монтажа и декорирования.

Волнистый шифер чаще всего ставят на горизонтальные прогоны из профильной трубы, деревянного бруска или комбинации «стальной уголок + деревянная рейка». Прогоны фиксируют на стальные (реже асбоцементные) столбики, бетонируемые в грунте или ленточном фундаменте. Для крепления прогонов (лаг) к стойкам используют металлические шпильки, саморезы или сварку.

Самый простой вариант – забор из волнового шифера, закрепленного на деревянной доске к металлическим трубам

Для установки волнового шифера можно использовать стальные водопроводные трубы, крепя их к столбикам из асбоцементных  труб

Плоский шифер монтируют двумя способами:

• На горизонтальных прогонах из профильной трубы.
• В рамках из стального уголка.

Первый способ установки ничем не отличается от монтажа волнового шифера.

Плоский шифер закреплен на горизонтальных прогонах. В нижней части забора оставлен просвет для вентиляции, закрытый стальной сеткой

Вариант крепления в рамке более надежен. Уголок создает обрамление, защищающее края листа от сколов. Использование рамки позволяет отказаться от сверления в шифере отверстий, ослабляющих лист. Рамка на сварке крепится к столбику. После этого в нее вставляется лист и фиксируется от выпадения короткими стальными пластинками, привариваемыми к уголку.

Крепление плоского шифера пластиной с обратной стороны рамки

Внешний вид забора из плоского шифера с обрамлением из уголка и полос

На данном фото мы видим еще один вариант монтажа шифера. Здесь не используется рамка из уголка. Листы с помощью шпилек крепятся непосредственно к столбикам. Снизу и по верхнему срезу забора пущен уголок. Стыки листов прикрыты стальной полосой, приваренной к уголку.

Нужно отметить еще один, не самый удачный, способ установки плоского шифера на забор – использование крепежных пластин-проушин. Отверстия в краях листа и установка тяжелого шифера на 4 точки увеличивают риск сколов.

Монтаж шифера на проушины – ненадежный вариант

С монтажом все понятно, а где обещанная красота? – спросит читатель. Действительно, пора перейти от технической стороны к эстетической. Сделать забор из волнового шифера привлекательным и нескучным нетрудно. Для этого достаточно купить цветной материал.

Цветной волновой шифер – самый простой способ  украсить забор

Однотонное ограждение нравится не всем. Поэтому мы рекомендуем приобрести шифер разных цветов и закрепить его на заборе, как на палитре художника.

Неплохой вариант – покрасить шифер с помощью специальных красок. Их можно использовать не только для сплошного колерования. Очень красиво смотрится ограждение, на секциях которого нарисован орнамент или пейзаж.

Плоский асбоцементный шифер – «холст» художника, ждущий своего мастера

Если в семье есть маленькие дети, невзрачный забор можно покрасить нарисовав сказочных персонажей. Такое украшение безусловно порадует малышей и создаст уютную атмосферу.

Шифер хорошо комбинируется с камнем. Можно встретить оригинальные виды ограждений, в которых удачно совмещены эти два материала.

Кроме асбоцементного, для заборов активно используется пластиковый и металлический шифер. Пластик позволяет построить легкое светопроницаемое ограждение.

Забор из пластикового шифера красив  и прозрачен

Металлический шифер – всем хорошо знакомый профнастил. В отличие от асбоцементных листов он не ограничен размерным стандартом. Это позволяет возводить из него заборы любой высоты. Способы крепления пластика и металла на забор аналогичны технологии монтажа шифера из асбоцемента.

Плюсы и минусы

К преимуществам относятся:

• Более низкая цена, чем на металлические или бетонные.
• Столбы из асбоцемента не гниют и не коррозируют. Склонность к коррозии делает почти невозможным использование столбов из металла в регионах, для которых характерна высокая влажность. Столбы из дерева или металла необходимо постоянно покрывать антикоррозийными составами и красками, а в случае со столбами из асбоцемента на средствах для ухода можно сэкономить.

Забор из профнастила

Столбы из асбоцемента при контакте с влагой год от года становятся крепче и надежней.

К недостаткам опор для заборов, сделанных из асбоцемента, можно отнести:

• Трудоемкая установка.
• Столбы из асбоцемента относительно хрупкие и могут расколоться при падении или сильном ударе. Также могут пойти трещины при попадании дождевой воды вовнутрь столба.
• Не самый привлекательный внешний вид.

Расчетный этап

Для того чтоб подобный фундамент из асбестовых деталей имел надежность и прочность, необходимо выполнить все расчеты верно

Самое важное – это определить величину глубины и количество, необходимого материала

Определяем показатель глубины

Прежде чем начинать монтажные работы, вам следует провести геологический анализ, который поможет выяснить все составляющие почвы

Расчет глубины для заложения основания зависит от трех таких факторов:

• Тип почвы на участке;
• Количество построек, которые планируются возвести, согласно проекту;
• Вид основания.

Прежде чем начинать монтажные работы, вам следует провести геологический анализ, который поможет выяснить все составляющие почвы. Плюс ко всему, необходимо разузнать об прохождение подземных вод и уровень промерзания земли. В большинстве случаев такой фундамент применяется для легких типов построек. Однако, стоит не забывать, что такие объекты тоже будут иметь разные показатели глубины.

Количество необходимых труб

Количество необходимых столбов в конструкции основания в большинстве случаев определяется типом строения

Количество необходимых столбов в конструкции основания в большинстве случаев определяется типом строения. Это происходит по той причине, что столбы устанавливаются в каждый угол постройки, а также точки пересечения стен. Их количество по плану проекта должно равномерно распределить и выдержать нагрузку и массу здания.

К тому же, высота столба над землей должна составлять в среднем 0,3 метра. Если же здание находиться в месте, подверженному затоплению, то дистанция должна быть увеличена.

Нормативно-правовая база

Все требования к производству и качеству асбестоцементных изделий, регламентируемые ГОСТами, таковы:

• внутренние и наружные размеры асбестовых труб должны соответствовать государственным стандартам для таких изделий 539-80;
• тестовые испытания асбестоцементных труб и методы их проведения выполняются согласно ГОСТ 11310-90.

Поскольку в СССР асбестоцементные трубы согласно ГОСТ использовались только для сооружения мелиоративных каналов, сфера их применения была чрезвычайно ограничена. То есть, ни на каких объектах гражданского или промышленного строительства они не использовались, соответственно и ГОСТы не издавались.

Переизданный СНиП относительно тепловых сетей включает такие нормы:

1. Согласно п.10.3 СНиП 41-02-2003 определены характеристики теплоносителей, приемлемые для транспортировки по неметаллическим трубам, из которых смонтирована теплосеть: температура – не выше 115 ℃, рабочее давление – в пределах 1,6 МПа.
2. Пункт 10.4 того же СНиП 41-02-2003 допускает использование определенных размеров асбоцементных труб для систем горячего водоснабжения открытого и закрытого типов.
3. Исходя из пункта 8.21 СНиП 2.04.02-84 (касательно водоснабжения), любых диаметров асбестоцементные трубы могут быть использованы для сооружения трубопроводов под холодное водоснабжение, в то время как для применения стальных водопроводных труб нужны дополнительные обоснования.
