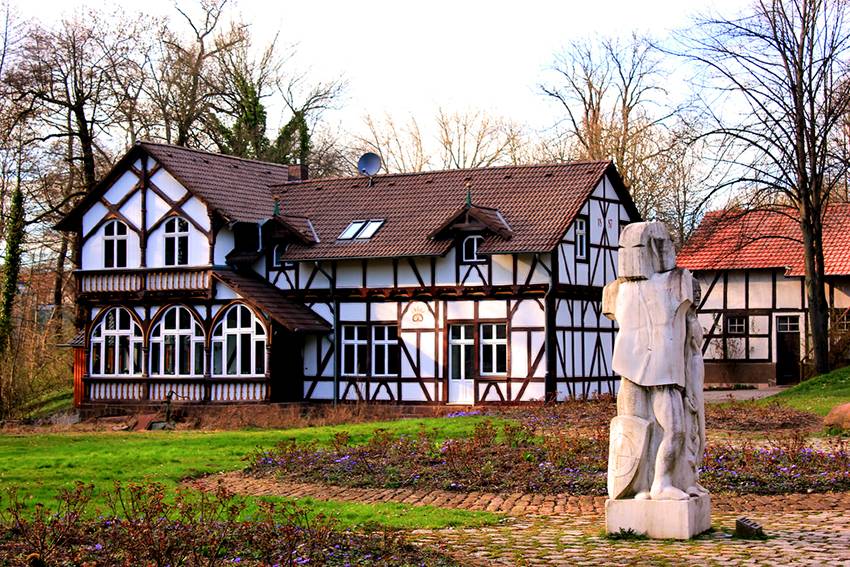

Дома в стиле фахверк: преимущества и недостатки
Немцы к любому делу подходят с особой скрупулезностью, что касается и строительства домов. При возведении зданий используются рациональный подход и практичность. В Германии можно увидеть дома старше 200-300 лет, которые до сих пор сохранили привлекательный внешний вид. Это происходит потому, что при строительстве четко продумываются проекты и подбираются качественные материалы, которые и продлевают срок эксплуатации сооружения. Помимо этого, строители не экономят на обработке комплектующих деталей. Другие достоинства созданных в немецком стиле домов:
Строить здания в стиле фахверк финансовые выгодно и при этом быстро
- Внешняя привлекательность. Как в реальной жизни, так и на фото, дома фахверк выделяются среди других зданий: они выглядят необычно и эстетично.
- Короткий срок строительства. Обычно фахверк дома под ключ возводят за 3-4 месяца.
- Экономичность. Удешевление строительства происходит благодаря экономии на возведении фундамента.
- Небольшая усадка. Каркасная основа и деревянный фасад дома, выполненный из клееного бруса, не отличаются большим весом и дают минимальную усадку. Это позволяет проводить внутреннюю отделку дома сразу после возведения основы.
- Много солнечного света в помещениях. Характерные черты конструкции позволяют размещать большие панорамные окна, вследствие чего все комнаты освещаются солнечными лучами.
- Удобное размещение коммуникаций. Особенности возведения позволяют легко спрятать электрокабели и водопроводные шланги в ниши, образованные при сооружении дома.
Кроме этого, существует возможность любой планировки. Благодаря тому, что каркас выполняет основную несущую функцию, планировать расположение комнат можно в любом исполнении. Проекты фахверк домов могут предполагать большие по площади помещения – 65-75 м², при этом нет необходимости продумывать дополнительные опоры. Особенности постройки позволяют эксплуатировать дом в любых климатических условиях.
Для каркасного дома могут потребоваться дополнительные утепление и гидроизоляция
Главный недостаток дома в стиле фахверк – его высокая стоимость. Разработать и воплотить дизайн здания фахверк будет дороже, чем соорудить просто каркасный дом такой же площади. Цена готового дома меняется в зависимости от внешней отделки фасада, количества и качества окон, а также от выбранных материалов. Другие минусы немецких домов:
- Необходимость постоянной обработки деревянных конструкций. Чтобы дом дольше служил, следует постоянно дезинфицировать дерево от паразитов, грибка, а также пропитывать его огнеупорными смесями.
- Если дом строится в сложных климатических условиях (повышенная влажность или низкая среднегодовая температура), требуются дополнительное утепление и гидроизоляция. В таких зданиях, особенно на первом этаже, рекомендуют продумать наличие теплого пола.
- Большая площадь остекления. Чтобы обеспечить зданию высокую прочность, лучше применять бронированные окна либо триплекс.
В каркасных домах возможно организовать любую планировку, т. к. отсутствуют несущие стены
Немецкий стиль в интерьере: особенности, мебель, декор, кухня, спальня, ванная комната
Возникновение стиля
Немецкий региональный стиль в первую очередь ассоциируется с домами в стиле фахверк. В переводе с немецкого означает «строение из секций». Нижний этаж мощный каменный или кирпичный. Верхняя часть – деревянный каркас с заполнением из глины и соломы. Сейчас здания возводятся по любой современной технологии и декорируются соответствующими материалами.
Особенности интерьера в немецком стиле
Конструкции стен и потолка
Перекрытия и внутренние перегородки исторически деревянные, принципы оформления фасада проецируются на интерьер. Потолки штукатурятся или обшиваются деревом с балками или без них.
Стены частично или целиком обшиваются деревом. Очень редко встречаются обои. Вертикали, диагонали и горизонтали из декоративных досок имитируют несущие конструкции, отделяют ниши, обрамляют окна и дверные проемы. Такое оформление может и отсутствовать. В этом случае мебель красуется на фоне гладко выкрашенных стен преимущественно светлых тонов.
Полы
Полы простые, деревянные или покрытые плиткой. Раскладки плитки прозаичны и часто без декоров: шахматная на нюансах, со смещением или с сохранением порядовки. Редко выкладываются зоны из плитки похожего цвета в том же или противоположном направлении. Тканевые ковры носят также скорее утилитарные функции.
Мебель
Главное требование к мебели – удобство. Мягкие диваны, рассчитанные на долгий отдых, вместительные шкафы, большие рабочие плоскости
Важно оставлять много свободного пространства: ходить тоже нужно с комфортом. Мебели немного, ее ровным счетом столько, сколько нужно для выполнения обыденных дел
И ничего лишнего. Оборудование выбирается надежное, чтобы хватило надолго. Отсюда стремление к классическим формам. Частые перестановки не приветствуются.
Светильники
Освещение предполагает много сценариев. От одной люстры нужно осветить сразу все, но чтобы много не платить, выбираются энергосберегающие технологии. Поэтому светильники часто технологичные, современные. Местно — бра и торшеры.
Декор
Интерьер в немецком стиле не предполагает богатого декора, дабы сохранить ощущение порядка. Характерно сентиментальное наполнение семейными фотографиями, коллекциями, книгами, вещами с богатой историей
А самое важное – обилие цветов: на подставках, окнах, стенах, полу, даже на балках под потолком
Окна и карнизы
Оформление окна следует за обстановкой. Отсутствуют сложные фасоны. При выборе длинного кроя применяются портьеры на тесьме, кулиске, петлях. Но чаще подбираются занавеси чуть длиннее окна, римские или шторы-кафе.
Интерьеры в немецком стиле
Столовая и кухня
Столовая и кухня часто объединены друг с другом или кухня отдельно, а столовая в гостиной. Их следует оформлять по вышеуказанным рекомендациям.
Личные помещения
Спальня и детская отделены от общих мест, при их декорировании можно применять более вольные принципы, делая акцент на личности жильцов.
Санузел
Санузел планируется из расчета эргономики. Для отделки используется синтез материалов: плитка, декоративная штукатурка или краски для влажных помещений, дерево.
Немецкий стиль прагматичен и почти не декоративен. В нем играют важную роль конструкция и мелочи. Интерьер продумывается до последней детали.
designbd.ru
Вопрос-ответ
Насколько фахверковые дома современны?
При строительстве такого дома используются инновационные подходы и высокотехнологичные материалы. Несмотря на то, что фахверковые дома были изобретены в средневековье, сейчас это современные постройки, полностью удовлетворяющие нуждам нашего времени.
Можно ли собрать такой дом самостоятельно?
Можно, если разобраться в технологии. Если у вас есть все готовые элементы, то для возведения дома потребуется бригада в 3-4 человека, потому что балки достаточно тяжелые.
Как долго собираются комплектующие для дома?
В среднем от 2-4 недель до 2-4 месяцев.
Насколько вообще распространено такое строительство?
Фахверковые дома стоят по всему миру. В Европе, Америке, Японии. Причем в каждой стране они приобретают свой национальный колорит.
Как дорого обходится постройка такого дома в России?
В среднем 3-4 миллиона рублей. Цена зависит от размера дома и доступности материалов.

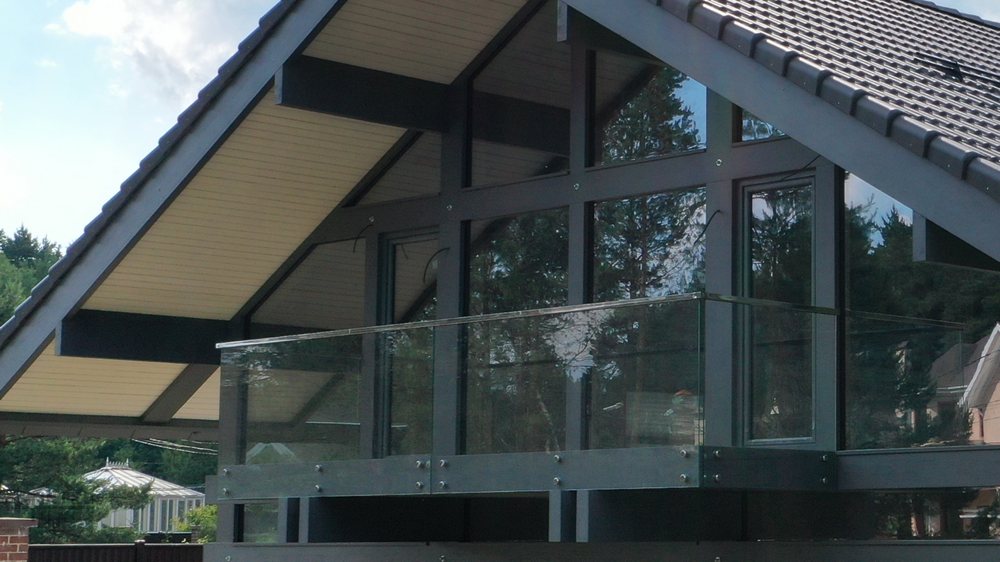

Устройство балконов
Теперь дом приобрёл финальный вид. Остаётся последний этап строительства – устройство балконов. Балкон – составляющая экстерьера. Его внешний вид напрямую влияет на общее восприятие дома. Кроме того, балкон имеет функцию козырька, если находится над входной дверью.
По умолчанию в качестве ограждения балконов существуют следующие варианты: закалённое стекло с поручнем из нержавеющей стали и закалённое стекло с деревянным поручнем в цвет каркаса. Чаще хозяева выбирают стальные поручни. Они смотрятся легче и не создают дополнительных линий на фасаде дома.
Все этапы строительства дома фахверк с финишной наружной отделкой пройдены. Можно ли переехать в этот дом? К сожалению, нет. Впереди ещё два этапа: устройство инженерных сетей с черновой отделкой и финишная внутренняя отделка дома.
Что такое фахверковые колонны (стойки)?
Фахверковые колонны (стойки) — это колонны (стойки) не несущие основную нагрузку от конструкции перекрытия.
Такие колонны (стойки) устанавливают в торцах пролётов для укрепления стеновых ограждений, для связи горизонтальных конструкций, для противостояния ветровой или динамической нагрузкам, чтобы усилить общую жёсткость постройки.
Фахверковые колонны (стойки)для производственных помещений бывают как железобетонные, так и из профилей проката.
В домах построенных в стиле Фахверк такие колонны (стойки) делают из деревянного бруса.
Фахверковые колонны — предназначены для восприятия нагрузок от стен и ветра. Не являются несущими элементами каркаса. Обычно, фахверковые колонны располагаются в торцевой части здания между несущими колоннами, но есть варианты их размещения и с боков, например, когда расстояние между несущими элементами 12 метров, а стеновые плиты по 6 метров. В этом случае, между несущими стойками устанавливаются по проекту фахверковые колонны, которые скрепляются с несущими элементами с помощью фахверковых связей.
Фахверковые колонны, устанавливаются на фундаментное основание и бетонируются. Создается жесткая заделка. К элементам перекрытий, такие колонны крепятся шарнирно.
На фото ниже, два варианта расположения фахверковых колонн в торцах:
При железобетонном строительстве, фахверковые колонны используют либо из того же железобетона, либо из металла, в виде двутавров и швеллеров. При строительстве их металлопроката, используют только металлические фахверковые колонны. Связи между фахверковыми колоннами — всегда металлические.
Также, такие элементы изготавливаются и из дерева, особенно в частном домостроении. В таком строительстве, используется фахверк, который выступает в виде несущего элемента, представляющего собой жесткую плоскость из вертикальных, горизонтальных и наклонных балок.
Колонны фахверков — это один из элементов строительной конструкции, предназначенный для придания зданию жесткости, но по сути не несущий основную нагрузку.
Фахверковые колонны устанавливаются не в каждом сооружении, а только там, где есть пролеты, которые нуждаются в укреплении. В современной архитектуре стойки применяются при возведении крупных промышленных зданий, торговых домов, складов, крупных жилых комплексах — всех тех сооружений, которые имеет большую площадь. В таких помещениях на стены и фундамент оказывается значительная нагрузка, им свойственна шаткость и ненадежность. Колонны факверхов и нужны для того, чтобы устранить эту проблему.
В современных зданиях — жилых домах или общественных местах, колонны фахверков маскируются и выглядят незаметно, располагаются в угловых комнатах или на балконах. В старину стойки нередко выступали наружу и украшались при помощи лепки.
Пример старого здания с выступающими наружу колоннами фахверков:
Пример промышленного здания с наличием железобетонных факверковых колонн:
Стройка
Для заказчика, стройка начинается с просмотра каталогов фахверковых домов, на сайте ближайшей компании, или в самом офисе. При наличии собственного проекта, обговариваются сроки адаптации имеющихся наработок к пожеланиям клиента.
Технология фахверкового дома позволяет реализацию любых форм и очертаний, от простых и незатейливых, до самых сложных и причудливых. Это касается также и внутренней планировки — каркас-то объемный.
Монолитность структуры достигается тщательной и плотной подгонкой соединяемых деталей. Для этого необходимы крайняя точность измерения и соблюдения расстояний и размеров пазов и шипов. Чаще всего это условие достижимо только при наличии стационарного оборудования.
По этой причине, можно утверждать, что строительство фахверкового дома происходит на производственной площади строительной компании.
На участке заказчика производится заливка фундамента — бетонная плита толщиной в 20-30 мм — и монтаж. С соблюдением всех разделов проектной документации и правил строительства — гидроизоляция, основательность, горизонталь и вертикаль. Завезенные деревянные части каркаса, пронумерованные для удобства сборки, обрабатываются защитными веществами, и крепятся на фундамент.
Затем следуют заполнение проемов наружных стен и внутренних перегородок, настилы полов и потолков. Кровля, двери, окна, монтаж отопления и коммуникаций, отделочные работы, покраска — и процесс закончен. Стильный современный дом готов в короткие сроки.
Что такое баварский стиль?

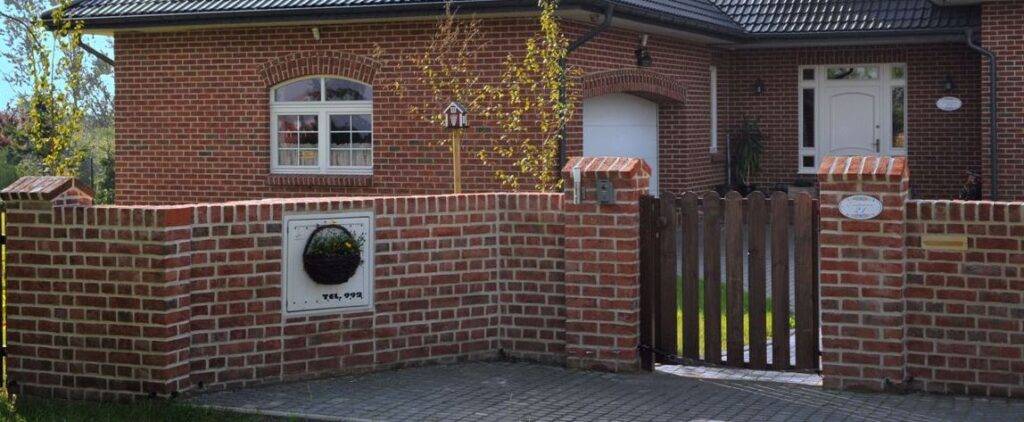

Рассматривая забор в баварском стиле, в первую очередь необходимо выяснить, что же представляет собой это декоративное направление в целом. Оно весьма выразительно и обладает огромной притягательной силой. Интерьеры, выполненные в баварском стиле, очень теплые, мягкие и уютные.
Основной причиной такого восприятия является преобладание натуральной древесины, которая здесь повсюду — полы, потолки, стены — все изготовлено из этого теплого материала. Камня в Баварии очень мало, а леса — много. Этим и объясняется преобладание деревянных поверхностей и конструкций.
Вторым основным материалом, используемым для строительства наружных поверхностей, является кирпич. Его можно изготавливать прямо на месте, лишь бы неподалеку имелось достаточное количество глины. Поэтому кирпичные постройки в Баварии распространены весьма широко. Мало того, существует специальная методика укладки стен, которая так и называется — баварская кладка. Она напоминает методику кладки клинкерного кирпича, но есть небольшие отличия.
Еще одной важной особенностью является сочетание цветов. Древесина покрывается прозрачными лаковыми покрытиями, но ее цвет слегка тонируют, получая оттенки от светло-коричневого, до темного, почти черного
Больше всего такое оформление напоминает закопченную древесину — камины и печное отопление делают свое дело и влияют на расцветку материалов.
Такой способ окраски идеально сочетается с кирпичными стенами, также неоднородными в отношении цветовой гаммы. Возникает весьма приятное и психологически комфортное сочетание двух базовых материалов, определяющих общий вид интерьеров и построек.
С чего начать строительство дома фахверк
Прежде всего нужно выбрать проект дома, который вам нравится и подходит по всем характеристикам. Это может быть типовой или индивидуальный проект. Параллельно с выбором проекта необходимо сделать инженерные изыскания вашего участка. Эти данные помогут архитектору подобрать правильный фундамент для вашего дома, исходя из типа почвы и других характеристик.

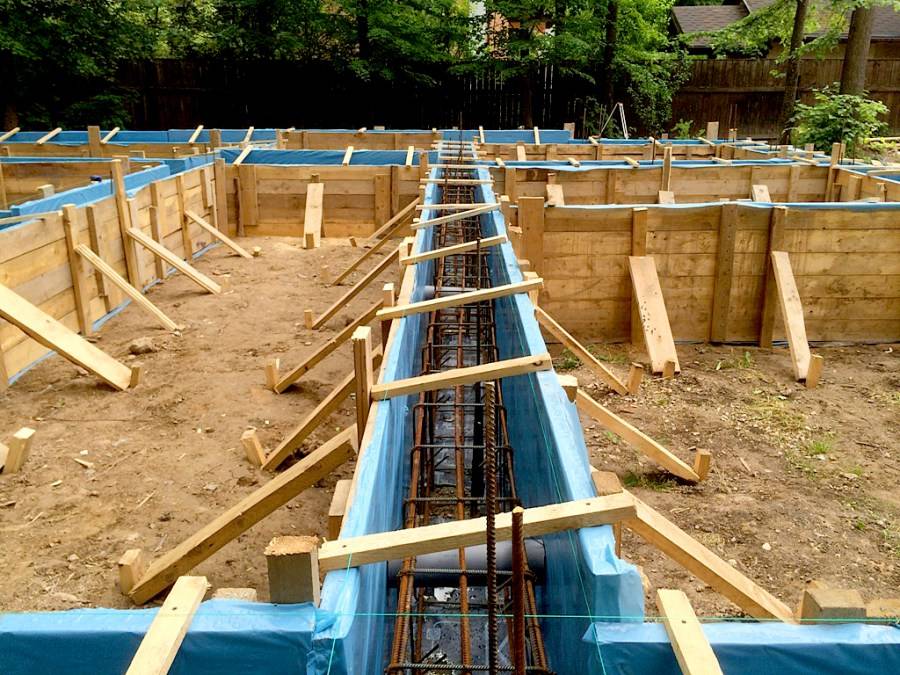

Именно от выбора правильного основания зависит судьба вашего будущего дома. В Московской области лучше всего строить дом фахверк на монолитной плите. Такой тип фундамента — самое надёжное основание. Нагрузка распределяется на плиту равномерно. Кроме того, её можно вертикально и горизонтально утеплить со всех сторон.
Ещё до устройства фундамента на вашем участке вы согласовываете проект дома, именно тогда компания заказывает домокомплект на производстве. К выбранной даже, обычно через неделю после устройства фундамента, дом приходит на объект как конструктор LEGO. Его только остаётся правильно и качественно собрать. Обычно на этом этапе требуется кран, который облегчает работу и позволяет перемешать столбы на место установки.

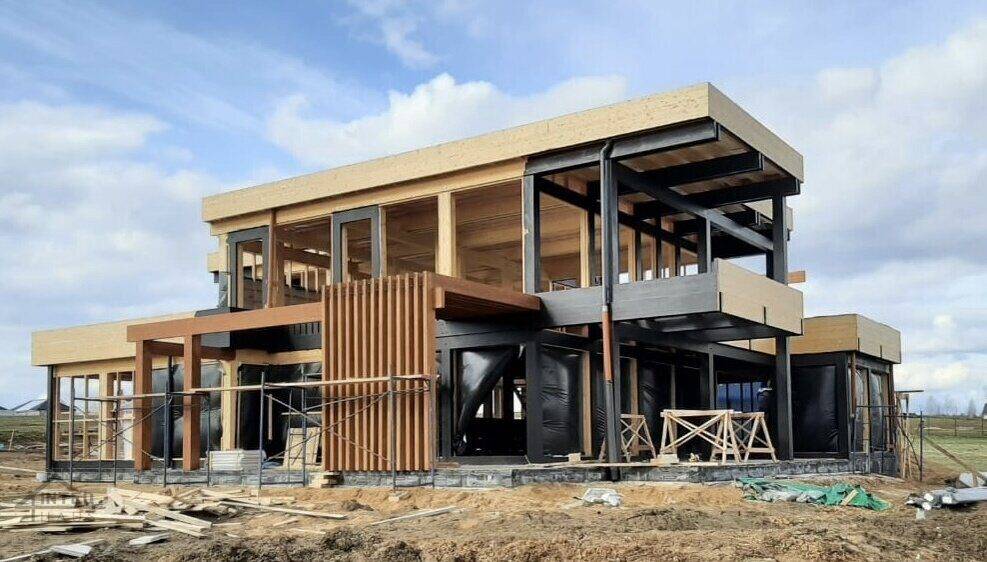

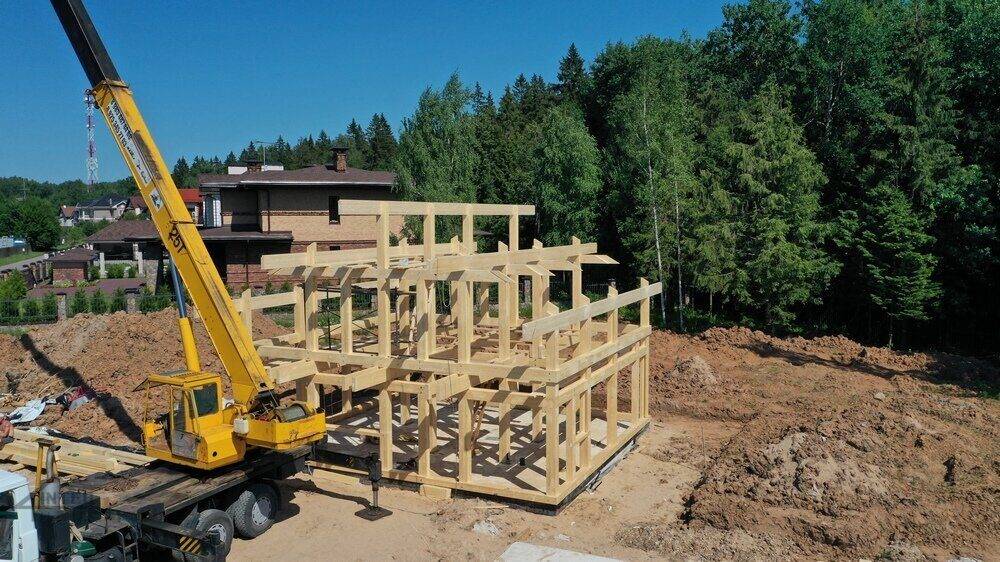

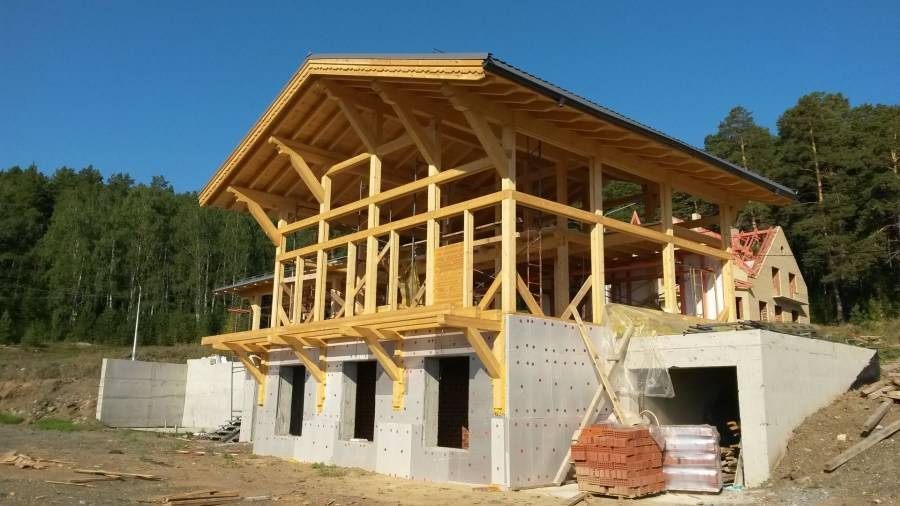

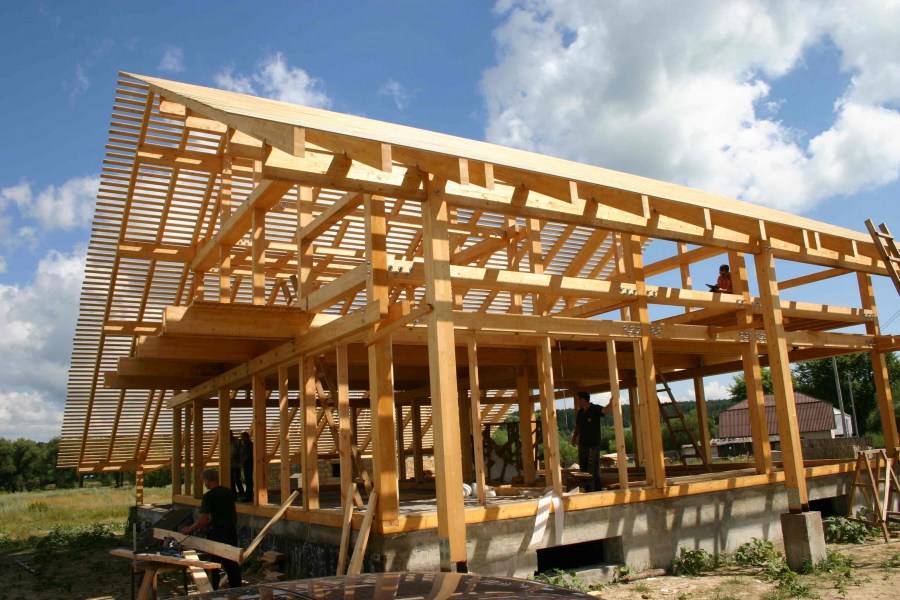

Когда деревянный каркас дома фахверк собран, на объекте начинают устройство кровли. Ещё со Средневековья в качестве финишного покрытия крыши используется цементно-песчаная черепица. Она устойчива к резким перепадам температур и имеет срок службы до 100 лет при качественном монтаже. Также, такая черепица не выгорает на солнце. Однако сейчас некоторые хозяева выбирают керамическую штучную черепицу. Плоская поверхность кровли придает дому более современный вид и способствует меньшей абсорбции.
Следующим этапом идёт устройство межэтажного монолитного перекрытия. Такой тип перекрытия обеспечивает жёсткую стяжку всего каркаса и высокую несущую способность в будущем доме. Кроме того, такое перекрытие обеспечиваем свободную планировку в доме и позволяет использовать перегородки из различных материалов, исходя из пожеланий хозяев.
После устройства перекрытия обычно приступают к обработке и покраске внешней части каркаса. Предварительно каркас шлифуется, чтобы убрать мелкие недочёты на столбах, а потом его красят с помощью краскопульта. Классическими цветами для фахверка можно назвать чёрный, графитовый или тёмно-коричневый.

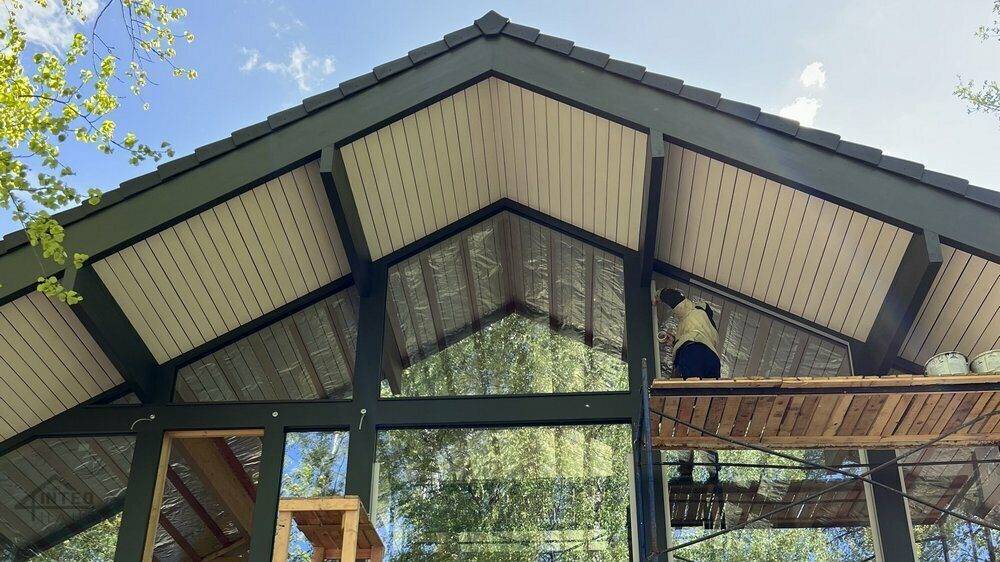

Когда каркас покрашен, наступает самый важный и зрелищный этап: установка панорамного остекления. В этот период на объект заказывают мини-кран Паук с вакуумной присоской. Он помогает перемещать стеклопакеты, потому что вес одного может достигать 300кг.
Каждый стеклопакет устанавливают в специальный паз, выпиленный на производстве. После этого оставшееся пространство между стеклопакетом и деревом заполняют силиконом, чтобы не допустить проникновения воздуха в дом.
Когда панорамное остекление установлено, на объект приходят поворотно-откидные конструкции. Окна и двери также устанавливают в заранее подготовленные пазы.

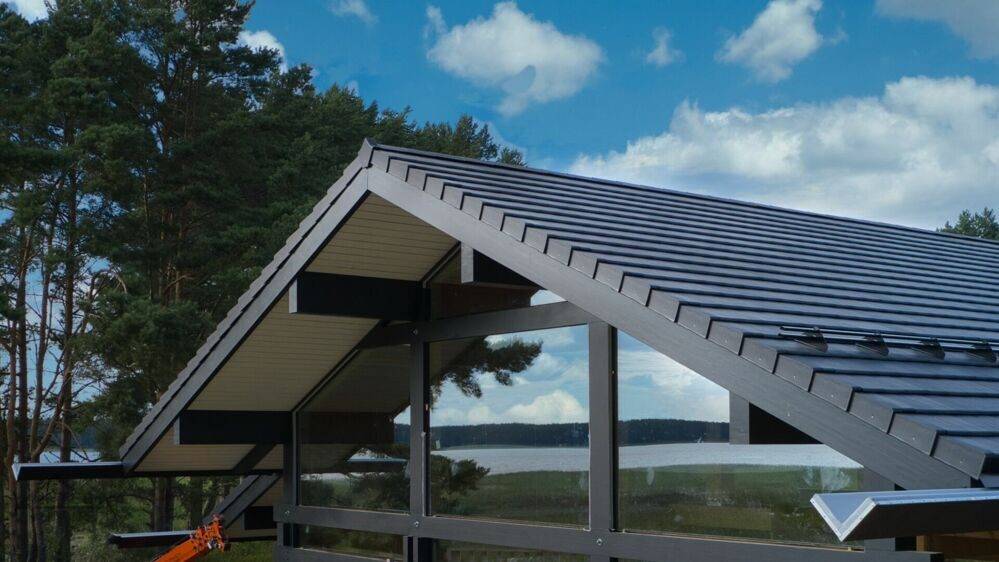

Окно в пол. Или стеклянная стена
Особенности современной архитектуры — прямолинейность, некоторая угловатость даже, с преобладанием обширных плоских поверхностей, и великие окна. Фахверк вбирает оба эти направления.
Панорамное остекление фахверкового дома является неотъемлемой частью стиля, оно просто напрашивается. Окно частного дома во всю стену — непривычное явление на постсоветском пространстве, много внимания уделяется описанию выгод и преимуществ.
Во-первых, захватывается много дневного света. Во-вторых, размеры комнаты простираются до ближайших деревьев, или до самого горизонта — в зависимости от местоположения дома. И обратный эффект — внешний вид становится частью интерьера.
Возможно расположение дома в глубине участка, с выходом видовой стороны на собственноручно обустроенный антураж. Или «разворот» в направление внутреннего дворика. Вариантов множество — был бы участок.
Остекление производится с использованием безрамных трехкамерных стеклопакетов, формулу которых можно подбирать в зависимости от климата и географического региона. На внешнюю сторону обычно устанавливается закаленное стекло, которое в несколько раз крепче обычного, и его трудно разбить. На внутреннюю — солнцезащитные, или энергосберегательные стекла. Предохраняют от чрезмерной жары летом и потери тепла зимой. С этой точки зрения, современное окно может быть любого размера.
Оформление фасада
Самое главное достоинство фахверковых домов – возможность выполнить внешние стены абсолютно из любого материала. Разумеется, учитывая климат местности. Благодаря этой особенности самым распространенным материалом для строительства внешних перегородок стало стекло. Именно поэтому популярность домов по технологии фахверк так возросла. Толстое, до 6 мм, прочное стекло внушительных размеров используется в качестве стен в таких домах.
Абсолютное единение с природой достигается совершенно прозрачными стенами. Дом словно дышит. И без того большие комнаты кажутся огромными, чистыми, воздушными, безграничными. Полное ощущение безмятежности и присутствия. Это отличное решение для домов, выполненных в экостиле, а так же стиле хай-тек.
Однако полностью стеклянный дом – это дорогое удовольствие
Самые смелые готовы использовать только этот материал для оформления фасада. Современные технологии позволяют устанавливать стекла так, чтобы дом в итоге оставался теплым, а высокое качество стекла предотвращает возможность его порчи. Но даже, если полотно разобьется, осколки останутся на специальной пленке, которая не даст острым кусочкам разлететься.
Комбинированные варианты наиболее популярны, так как позволяют оформить часть комнат для уединения. Например, хозяйскую и гостевые спальни, а также детскую лучше выполнить из глухого материала, тогда как гостиную, столовую, зимний сад или крытый бассейн зрительно объединить с природой и красивым парковым ландшафтом.
Наличие хотя бы одной стены, выполненной полностью из стекла, в современном фахверковом дизайне считается обязательным. Но это не единственный материал, который годится для возведения стен в таких домах.
Внутренние ячейки будущих стен наполняются специальным материалом, который обладает тепло-, шумоизоляционными, водостойкими свойствами, исключающими возникновение плесени. Этот внутренний слой обшивается снаружи прочными и надежными фанерными плитами. Такая технология позволяет создать в доме уютную атмосферу тишины и комфорта.
Также для возведения стен годится кирпич, он надежен и универсален, подходит как для внутренних перегородок, так и для внешнего фасада. В этом случае балки обязательно армируются.
Наружная отделка также может быть любой. Глухие не стеклянные стены можно оштукатурить. Это сравнительно недорогой вариант, пользуется популярностью для оформления любого типа домов. Кстати, именно белые оштукатуренные фасады в сочетании с контрастными темно-коричневыми балками являются фирменным стилем классических немецких фахверковых домов.

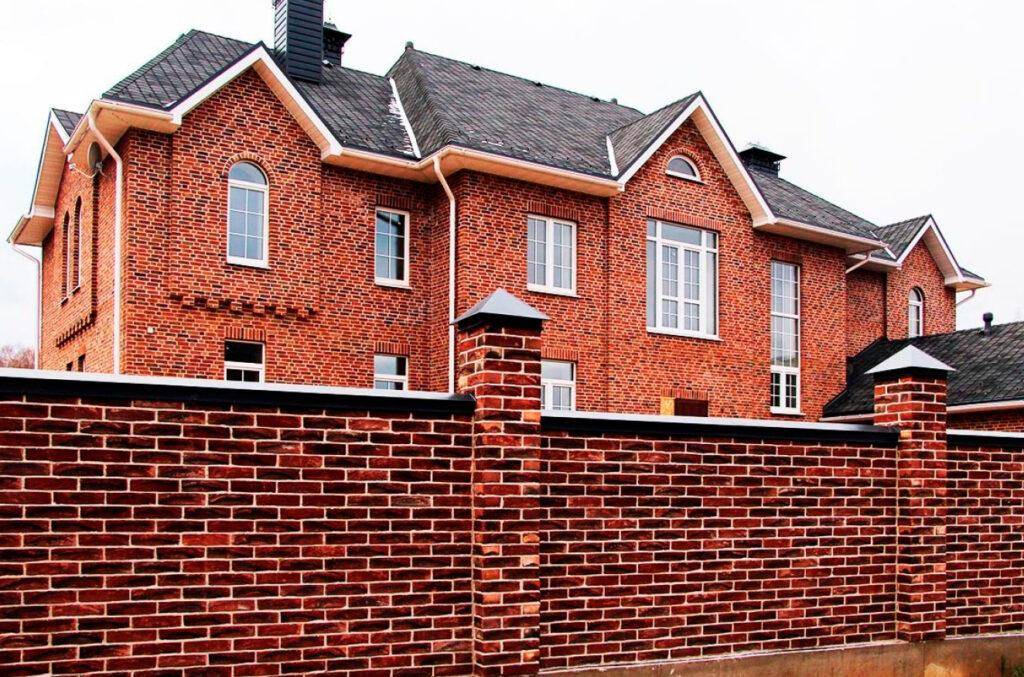

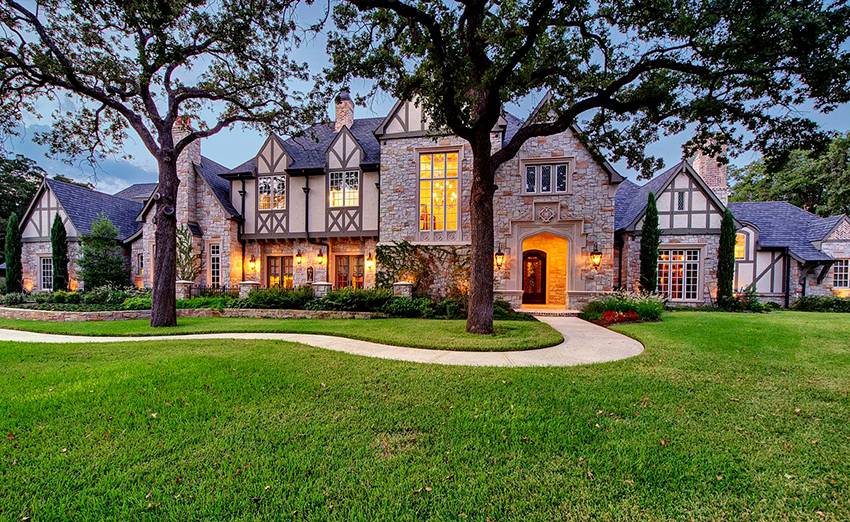

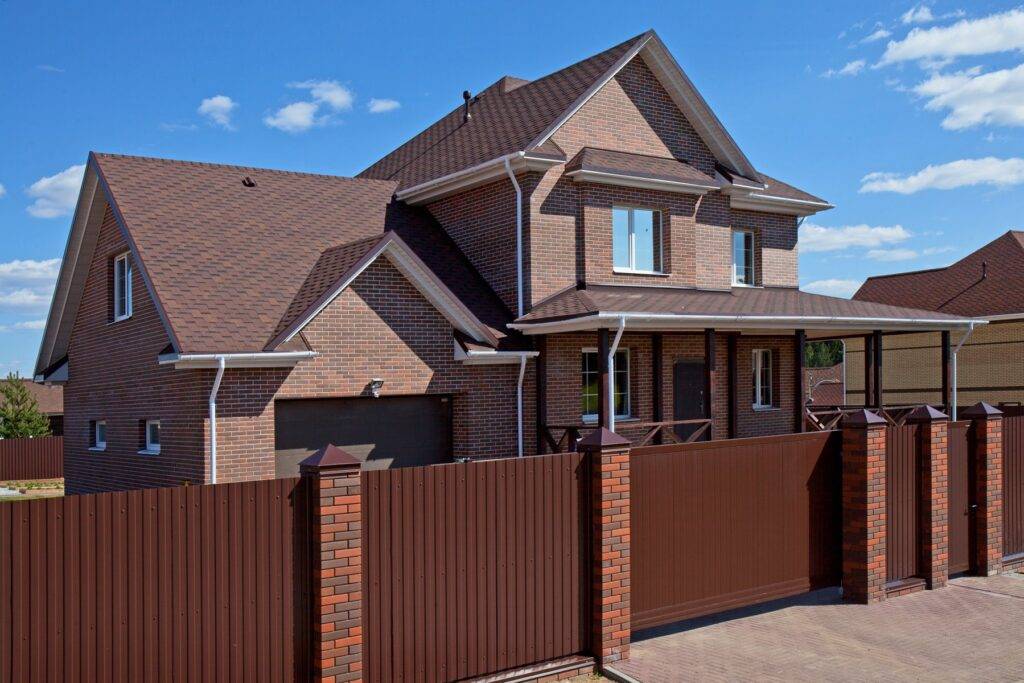

Дома, выполненные по технологии фахверк, часто облицовываются кирпичом. Этот способ более дорогой, но также является одним из способов классического исполнения здания такого типа. Такие дома являются олицетворением аристократизма и величия, кажется, что они дышат историей и выглядят действительно внушительно. Часто темный, красный кирпич комбинируют с оштукатуренными элементами.
Дерево в качестве облицовки используют в том случае, если хотят подчеркнуть единение с природой и ее непосредственную близость. Использование стилизованных деревянных досок в сочетании со стеклом и камнем позволяют строению раствориться и полностью погрузиться в атмосферу окружающей среды. Эти материалы часто используются для создания имитации стиля шале.
Деревянная облицовка и металлические балки-опоры – отличное решение для декорирования дома в стиле хай-тек. Экологические материалы в соседстве с современными, урбанистическими и грубыми конструкциями выглядят свежо и динамично.
Деревянные каркасные дома фахверк Фото Проекты Цены Строительство под ключ
Немецкий опыт на службе российских строителей: фахверковые дома «под ключ»
Проекты каркасных домов — перспективная разработка, основанная на опыте германских архитекторов. В основе концепции лежит технология фахверк, успешно используемая в Европе с XV века. Здания возводят на базе прочного каркаса из клееного бруса хвойных пород, обшивают современными стеновыми панелями и утепляют минеральными ватами. По долговечности такие коттеджи могут соперничать с традиционными строениями из кирпича. Так, отдельные немецкие постройки выдержали более 200 лет постоянной эксплуатации.
Секрет популярности каркасных конструкций
Компания «Нархозстрой» взяла на вооружение зарубежный опыт, соединив его с собственными наработками. Создавая проекты фахверковых домов, специалисты делают ставку на ключевые преимущества направления.
Сжатые сроки строительства
Возведение дома средней ценовой категории занимает не более 20 суток. Продолжительность работ зависит от сложности, а также перечня сопутствующих услуг. Материалы для коттеджей уже имеются на складе, поскольку выпускаются на собственном заводе по заранее утвержденным чертежам. Технология сборки отработана до мелочей, а бригады обладают многолетним опытом.
Эксклюзивный дизайн
Балочная система выглядит необычно, ярко, интересно. Проекты каркасных домов создают при помощи программ c эффектом 3D. Это дает клиенту возможность заранее увидеть свой коттедж, а, при необходимости, внести правки.
100 % защита от дефектов
Популярность технологии обусловлена отсутствием риска усадки, деформации, растрескивания. Жить в домах можно сразу после сдачи в эксплуатацию. Специальные пропитки и лаки защищают древесину от разрушительного влияния осадков, прямого солнечного света. Процедура антисептирования препятствует поражению грибками или насекомыми. Прочность же балок из клееного бруса превосходит показатели бревен в несколько раз.
В числе неоспоримых достоинств фахверка эксперты называют облегченную конструкцию, снижение себестоимости фундамента, широкие возможности планировки. Проекты каркасных домов дополняют изящными балконами, открытыми и закрытыми террасами, верандами и мансардами. Простор для творчества ничем не ограничен.
Легендарное немецкое качество по доступной цене
Команда специалистов активно развивает направление, предлагая клиентам сотни интересных вариантов. Просторные коттеджи имеют полный набор коммуникаций, отвечают европейским стандартам комфорта и надежности. К средней стоимостной категории относит фахверковые дома цена под ключ. Смета отражает весь объем издержек, необходимых для получения современного жилья.
Общая сумма затрат включает:
- проектирование и составление сметы;
- подготовку строительной площадки;
- изготовление фундамента;
- производство материалов;
- сборку конструкции;
- внутреннюю, внешнюю отделку;
- благоустройство участка.
Поскольку материалы выпускаются на собственном заводе, наценка посредников исключена. Это положительно сказывается на итоговой себестоимости. Специалисты без колебаний дают гарантию долговечности, ведь проекты фахверковых домов выполняют из элементов, прошедших строжайший контроль качества. Издержки сопоставимы с возведением объектов из бруса или бревна. Однако в этом случае клиент выигрывает в площади и планировке.
Любые обещания должны подтверждаться примерами, а потому «Нархозстрой» создало открытую выставочную экспозицию. Потенциальным заказчикам предложено ознакомиться с лучшими результатами, а также посетить производственный цех. Экскурсии проводят дипломированные технологи. Им можно задать интересующие вопросы, уточнить тонкости выпуска, получить точные расчетные данные по сроку службы, показателям прочности и износостойкости.
Жилье вашей мечты ждет! Нужно лишь довериться профессионалам.
Рекомендуем ознакомиться с информацией о строительстве каркасных домов.
Список источников
- skalice.ru
- north-facades.ru
Фахверки металлические
10.3.2. Фахверк стенового ограждения
Фахверк подразделяют на торцевой и продольный.
Торцевой фахверк (рис. 10.7) состоит из стоек, располагаемых по всей длине торцевой стены и служащих опорами для ригелей каркаса стен. Опорами стоек сверху служат поперечные связевые фермы (сеч. 4 — 4, рис. 10.7). Опирание стойки фахверка производят через листовой шарнир, позволяющий передавать ветровую нагрузку с торцевой стены на стойку, но не препятствовать деформациям ригелей рам (рис. 10.8). При большой высоте здания, когда до низа ригелей рам более 15. 18 м, устраивают промежуточные опоры для фахверковой стойки в виде промежуточной ветровой фермы или балки (сеч. 3 — 3, рис. 10.7), совмещаемой обычно с уровнем подкрановой конструкции, что одновременно
обеспечивает проход по всему периметру здания на соответствующей отметке.
Разбивка стоек в плане зависит от количества и размеров проемов, проездов и конструктивного решения стены. При больших габаритах ворот часть стоек фахверка может оказаться в пределах габарита этого проема и в этом случае низ стойки опирают на горизонтальный надворотный ригель.
Другими элементами торцевого фахверка являются ригели 2 (см. рис. 10.7), которые устанавливают с шагом до 3. 4 м по длине стойки. Ригели делят на опорные, способные воспринимать вес стены или ее части и давление ветра; рядовые (промежуточные) ригели, воспринимающие только давление ветра, а при наличии оконного заполнения, служащие еще для крепления импостов окон.
Продольный фахверк устраивают в том случае, когда шаг колонн поперечных рам больше длины панелей стенового ограждения, а также в случае применения для стен асбестоцементных листов и стального профнастила. Он может состоять только из системы ригелей при шаге колонн не более 12 м; при большем шаге колонн, как правило, вводятся дополнительно промежуточные фахверковые стойки.
Верх стоек продольного фахверка крепят через листовые шарниры к продольным горизонтальным связевым фермам в плоскости нижних или верхних поясов ригелей поперечных рам. При длине стоек более 15. 18 м для них устраивают дополнительные опоры на уровне подкрановых конструкций.
