Задвижка и засов на калитку своими руками: инструкция и фото

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Виды моделей

  1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
  2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
  3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
  4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
  5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
  6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
  7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Изготовление и установка засовов для распашных ворот

Устройство «Вертушки»

Чтобы монтировать вертушку для ворот распашных створок, нужно начертить схему размещения. Вверху должна крепиться металлическая защелка на саморез диаметром от 8мм. до 10мм. С шестигранной шляпкой. Такая конструкция позволит защелке двигаться на саморезе. Она необходима для предотвращения перекручивания и деформации створок и увеличения жесткости запора.

Затем нужно установить центральную планку. Её размер 4,5х10х200см. Длина подбирается под ширину ворот, обычно это две третьих от ширины створок

Планка может быть из стали или из дерева, важно, чтобы толщина была не менее 5мм

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

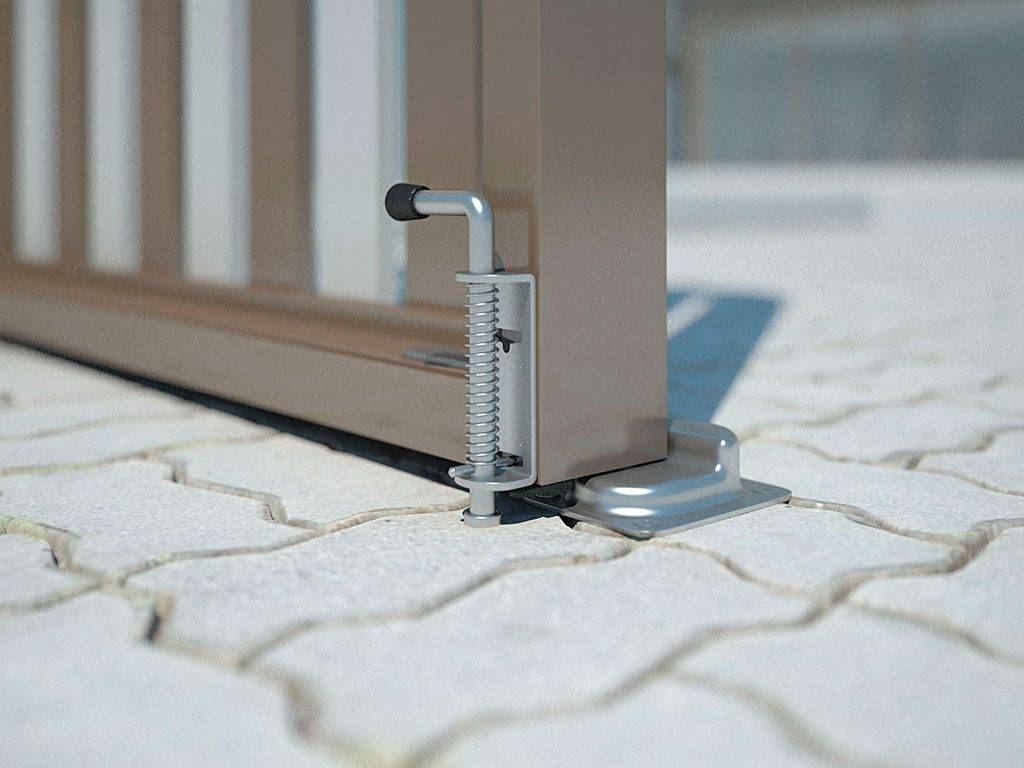

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Как выбрать ручку для ворот

Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.

Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.

Пример оригинальной ручки для распашных ворот

Скоба и ручка на ворота должна подбираться с учетом типа ворот. Так, например, для откатных секционных ворот предпочтительны одни виды фурнитуры, а для распашных – другие. Осуществляя покупку, следует отдать предпочтение тому варианту, который будет наиболее удобен в эксплуатации в том или ином случае. Фурнитура должна быть приятна в применении, как летом, так и зимой.

Вопросы и ответы

Рассмотрим несколько важных вопросов, которыми задаются многие неопытные пользователи при выборе или изготовлении засова на калитку.

Можно ли использовать сразу вертикальный и горизонтальный засов?

Количество засовов не ограничено, и решать, сколько и каких приспособлений будет на калитке, может только ее владелец. Однако необходимо понимать — установка дополнительных устройств не даст положительного эффекта, а лишь усложнит эксплуатацию калитки. Если надо сделать запор более надежным, правильнее установить замок.

Как определить оптимальную конструкцию засова для калитки?

Выбор типа засова определяется конструкционными особенностями калитки — ее размерами, материалами, толщиной и типом обрамления и несущих элементов. Необходимо осмотреть полотно и вертикальные несущие части калитки и решить, какой тип засова можно установить, не прибегая к изменению существующей конструкции. Чем проще монтаж, тем предпочтительнее тип засова.

На какой высоте следует установить засов?

Критерием выбора высоты становится высота полотна калитки и рост пользователей. Как правило, засов размещают так, чтобы им могли свободно пользоваться все жители дома. Не рекомендуется устанавливать его слишком низко, рассчитывая на детей — они быстро растут. Правильнее разместить его на уровне пояса, если конструкция горизонтальная. Для вертикальных засовов высота установки не принципиальна, ее можно компенсировать удлинением задней части ригеля.

Что лучше, самодельный или заводской засов?

Это зависит от того, насколько высок уровень мастерства владельца дома. Если он умеет работать с металлом и обладает необходимыми инструментами, самодельный засов может оказаться весьма качественным и надежным. Если подготовки нет, лучше купить и установить готовый засов.

Нужен ли засов, если на калитке установлен магнитный или электронный замок?

Да, нужен. Управление магнитным или электронным замком производится из дома. Часто возникают ситуации, когда замок не нужен, а требуется обычное запорное устройство самого простого действия. Здесь не обойтись без обычного засова. Надо понимать — функции замка и засова в чем-то пересекаются, но полностью заменить друг друга эти устройства не способны.

Электромагнитный замок на калитку

Как можно украсить забор?

Почтовый ящик для забора

Калитка для забора из профнастила

Какие замки можно устанавливать на калитки из профнастила

Колпаки на столбы забора

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

Этапы работ:

  1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
  2. С помощью болтовых соединений собирают раму из несущих профилей.
  3. Вставляют уплотнитель в пазы профилей.
  4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
  5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
  6. Устанавливают раму вплотную в проём.
  7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
  8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
  9. В верхних угловых точках вертикальных стоек крепят ролики.

Основные конструктивные элементы

В общем случае запоры на калитку состоят из нескольких функциональных элементов:

  • корпуса;
  • приводного элемента (ручки, ключи) осуществляющего отпирание/запирание двери;
  • исполнительного элемента, передающего движение от ключа (ручки) к засову, задвижке;
  • запорной (ответной) планки — детали с отверстием для входа засова;
  • засова, служащего фиксатором двери в закрытом состоянии;
  • поводка, детали служащей для перемещения засова.

При различных вариантах исполнения состав деталей может изменяться.

Изготавливая замок на калитку своими руками, необходимо соблюсти все требования к запирающим устройствам.

Ориентируясь на конструктивные особенности и принцип действия, в быту выделяют следующие типы дверных запоров:

  • Щеколды — устройства механического или полуавтоматического действия. Рабочим органом является металлическая пластина с рычажком-ручкой. При закрывании под действием пружины или силы тяжести задвижка попадает в паз ответной планки. Для открывания необходимо приложить усилие к рычагу и поднять запорную пластину или с помощью ручки вывести засов из паза. Щеколды могут быть самозащёлкивающимися или с ручным приводом.
  • Задвижки состоят из засова с прикреплённой ручкой. Для закрывания необходимо задвинуть металлический штырь или пластину в паз, отсюда и произошло название.
  • Шпингалет, один из видов запора с круглым стержнем-засовом, скользящим внутри корпуса.
  • Засовом обычно называют большие по размерам задвижки, предназначенные для фиксации массивных ворот и калиток, гаражей. Часто оснащаются возвратными пружинами и пазами для фиксации рабочего органа в закрытом положении.

В домашних условиях для запирания калиток изготавливают щеколды, шпингалеты и пружинные засовы. Каждое из этих устройств наиболее подходит для решения конкретных задач, обладает рядом преимуществ и недостатков.

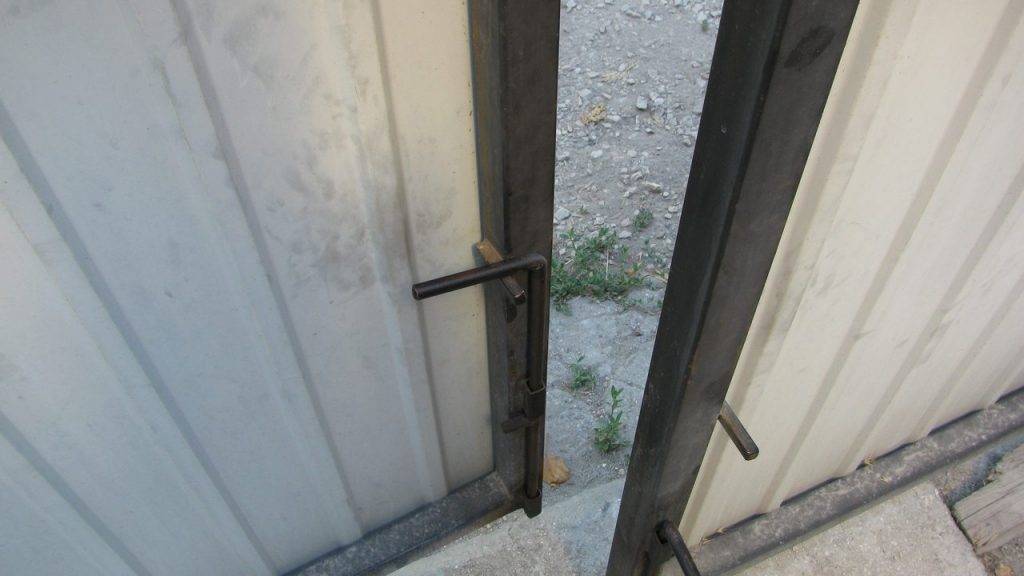

Вертикальные засовы для распашных ворот

Такие засовы чаще всего выполняют вспомогательную функцию, они надежно фиксируют нижнюю часть ворот, а также помогают удерживать створки в открытом положении. Для них также используется прут диаметром не менее 10 мм, Г-образной формы и трубка соответствующего внутреннего диаметра.

  1. Трубка приваривается в нижней части ворот.
  2. В нее вставляется штырь и фиксируется в отверстии в земле, бетоне основания или раме ворот.
  3. Чтобы засов фиксировался в открытом положении, к створке можно приварить дополнительный упор.

Верхние вертикальные засовы могут использоваться в гаражных воротах для более надежной их фиксации. При этом необходим дополнительный упор, чтобы засов не выпадал при открывании.

Как сделать запор–фиксатор?

Ворота.

Ворота.

Фиксатор.

Запоры-фиксаторы применяются в основном не предназначенным для въезда на территорию участка ворот, а для фиксации гаражных. Такой механизм обычно ставится парно – сверху и снизу.

Многие народные умельцы используют готовые варианты такого устройства, оставшиеся после демонтажа грузовых автомобилей. Также можно для этих целей воспользоваться отрезком стального прута, который сгибается и фиксируется петлями на створки ворот. Чтобы щеколда плотно удерживала створки в закрытом положении, в раме просверливаются отверстия, куда будет входить прут.

Изготовление самодельной щеколды

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

Поворотная щеколда


Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

  • болгарку или ножовку по металлу;
  • дрель со свёрлами;
  • молоток, плоскогубцы, тиски;
  • линейка, метчик или карандаш;
  • сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Алгоритм изготовления:

  1. От стальной полосы отрезают засов длиной 15–20 см.
  2. В одной стороне задвижки сверлят отверстие под крепёжный болт.
  3. Приваривают или крепят болтами ручку для удобного открывания.
  4. Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
  5. Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
  6. Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
  7. Готовят ограничитель хода, крепят его к полотну двери.
  8. Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

Щеколда с навесным замком


Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

Самозащёлкивающаяся щеколда


Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

  • корпуса-направляющей;
  • засова;
  • ответной планки;
  • ручки для манипуляций;
  • ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

  1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
  2. Соединяют детали шпингалета сваркой.
  3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
  4. Окрашивают детали.
  5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Вертушка из доски

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку. Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Виды приспособлений

Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства

Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома


Засов

Стоит обратить внимание на следующее:


Калитка из сетки Гиттер

Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма.

Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.


Защелка

Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.

Процесс изготовления замка

На раму калитки приваривается или вкручивается болт. Он послужит ответной частью замка, за которую будет цепляться крючок.

Электроника для самоделок вкитайском магазине.

На столбик забора, примыкающий к калитке, прикручивается или приваривается кусок уголка. На него крепится крючок, вырезанный из полосы. Край крючка должен цеплять ответный болт на калитке. На уголке обязательно делается ограничитель для крючка, чтобы тот не переворачивался на другую сторону.

Под крючком вертикально приваривается направляющая трубка для ввода толкателя из прутка. Внизу штанги приваривается шайба, которая скручивается с коротким рычагом из отрезка полосы. Конец рычага сваривается с горизонтальным прутком механизма педали. Тот проходит через приваренную горизонтально к столбику втулку из трубки.

Сам пруток механизма педали является Г-образным. Достаточно наступить ногой на его изгиб, выступающий на улицу, и прут провернется по оси, подняв тем самым рычаг. Последний в свою очередь через штангу толкнет крючок, открыв калитку.

Как выглядит секретная педаль.

Практически незаметна как и сама калитка в заборе.

Стоит ее нажать стопой ноги, как дверца открывается.

Источник

Виды запоров

Прежде чем покупать засов, надо изучить его функционал и способы крепления к воротам. Запорные механизмы различаются между собой внешним видом, крепежом и самим устройством.

Различаются следующие способы крепления:

  1. Запоры, которые расположены в центре или внизу ворот, называются горизонтальными. Чаще всего они используются на гаражах. Обычно это так называемая щеколда с петлей-фиксатором, оболочкой и металлическим стержнем подвижного типа. Запоры в виде прутов из стали, которые служат как подвижная часть и располагаются в основном вверху или внизу ворот. Иногда их устанавливают по центру, как в горизонтальных запорах. Такое крепление называют вертикальным и применяют для распашных ворот и калиток.
  2. Некоторые задвижки ставят как дополнительный крепеж к основному замку или засову. Такие модули имеют средний уровень защиты, поэтому лучше фиксировать их в паре с другими, более прочными.

Все эти запоры можно видоизменять и дополнять в зависимости от типа и качества ворот и пожеланий хозяина частной собственности. К примеру, горизонтальные запоры лучше устанавливать по две штуки сверху и снизу, нежели закреплять один в центре. Первый вариант будет гораздо надежнее.


Обычная задвижка

Действие задвижки

Единственным недостатком таких приспособлений является то, что запираются они только с внутренней стороны. Хотя умельцы придумали такие варианты, чтобы была возможность с обеих сторон эксплуатировать задвижку. Для фиксации створки применяют металлическую арматуру или прутья с загнутыми концами или приваренной ручкой, которые проворачиваются в сторону калитки и не представляют опасности.

Принцип изготовления

Простой запирающий механизм

На каркасе и на самой калитке, если они металлические, привариваются дуги, диаметром чуть больше арматуры, так, чтобы задвижка свободно скользила. Если изделие деревянное, то подобные дуги вырезаются из металлического листа, и крепятся к нему саморезами.

Чаще на калитку крепят горизонтальные задвижки, этот вариант удобен в эксплуатации. Не нужно будет наклоняться к земле, чтобы ее открыть или закрыть. Для того чтобы самодельная щеколда запиралась наглухо, в плоскости дуги высверливаются отверстия с резьбой. В них будут ввинчиваться до упора соответствующие по диаметру болты. Этот способ закрепления щеколды удобен для ночного пользования, так как она становится неподвижной.

Необходимый материал

Чтобы соорудить такую незамысловатую конструкцию понадобятся:

  • арматура такой длины, чтобы ее было достаточно для соединения каркаса с калиткой, и для сгибания (подобие ручки);
  • металлический лист или такая же арматура для создания дужек;
  • сварочный аппарат или саморезы;
  • вспомогательный столярный инструмент;
  • краска.

Вместо дужек можно использовать профильную трубу, в которой вырезаются соответствующие отверстия для свободного движения ручки щеколды. Об этом способе изготовления доступно описано в видеоуроке в конце статьи.

Установка

Итак, дано: калитка для забора из профнастила сварена, вывешена на навесах и обшита профилированным листом. Сварка в нашем распоряжении; немного трехмиллиметрового стального листа тоже найдется. Кроме того, стоит достать из закромов дрель, болгарку с режущим кругом по металлу, угольник и чертилку (на ее роль сойдет любой острозаточенный предмет из инструментальной стали).

Чертилка по металлу фабричного производства.

Накладной

Как поставить накладной замок? Инструкция очень проста, если на высоте замка (обычно 90 сантиметров от грунта) вварена поперечина.

  1. Приложите замок с внутренней стороны таким образом, чтобы одно из крепежных отверстий пришлось на горизонтальную профилированную трубу, а сердечник и ручка оказались ниже или выше нее. Разметьте будущие отверстия в каркасе и выемку под ригель. Если столб рядом с калиткой недостаточно широк или изготовлен из круглой трубы, придется наварить пластину или уголок под ответную часть замка.
  2. Просверлите отверстия — в каркасе под крепеж, в профлисте под ключ и, при необходимости, под ручку. Отверстие в профлисте высверливается по контуру и выравнивается шарошкой. Таким же образом делается паз под ригель в столбе.
  3. Осталось только закрепить замок и установить сердечник, ручки и накладки.

Еще один способ — просверлить отверстия меньшего диаметра и нарезать под винты резьбы метчиком.

Если поперечина расположена на неподходящей высоте, установка накладного замка в калитку из профнастила потребует наваривания дополнительной пластины под него.

Врезной

Как врезать замок в калитку из профнастила?

В случае, если каркас калитки выполнен из тонкой трубы (к примеру, 20х40), единственный выход — сварить под замок короб из стальн,,,,,ого листа. Его габариты должны оставлять прежде всего минимальные боковые зазоры между стенками и корпусом замка. Материал — трехмиллиметровая сталь.

Со стороны торца калитки выбирается паз под ригель и сверлятся отверстия для винтов крепления. Желательно, чтобы они оказались за пределам нашего короба, иначе мы опять таки столкнемся с невозможностью навернуть гайку на резьбу винта. В коробе с обеих сторон выбираются пазы под ключ (или под сердечник целиком).

Ответная часть крепится на столб; как вариант — непосредственно в нем выбирается паз под ригель.

Разумеется, возможна и такая установка замка в калитку из профнастила. Однако аккуратной ее не назовешь; к тому же механизм будет открыт дождю и снегу.

Наконец, стоит упомянуть самый, так сказать, цивилизованный сценарий.

В продаже уже давно можно встретить специальные врезные замки для калиток из профнастила. Они отличаются минимальной шириной и предназначены для установки в профилированную трубу размером от 40х40 миллиметров.

Этот узкопрофильный замок предназначен для профтрубы размером 40х50 мм.

Врезка замка проста и не требует использования сварки.

  • После разметки в торце калитки выбирается паз под корпус. Болгаркой делаются два вертикальных реза и еще один — по диагонали будущего прямоугольника; затем получившиеся треугольники выгибаются наружу и отрезаются. Края выравниваются напильником.
  • В боковых поверхностях дрелью сверлятся отверстия под винты и сердечник.
  • Для разметки ответной части замка можно использовать небольшую хитрость. Намажьте ригель зубной пастой, шпаклевкой или любой другой окрашенной густой субстанцией. Затем при закрытой калитке поверните ключ — и на столбе останется четкий отпечаток места, где должен быть паз.

После того, как все отверстия выбраны, остается только закрепить замок винтами — и работа закончена. А вот как установить забор из профлиста? Об этом читайте в других статьях на нашем сайте.

Результат нашего труда.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
