Заземление в гараже и правила выполнения работы

Создание заземления

Перед тем как своими руками сделать контур заземления, рекомендуется обратить внимание на ряд важных обстоятельств:

Особое внимание следует уделять контактам. Скрутки запрещены

Действительно надежные соединения позволяют создать клеммы.
Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание.
Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров.
Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите.
Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение.

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Проверяем заземление самостоятельно

Да, такой способ существует. Заключается он в следующих действиях:

  • понадобится обычный патрон для лампы и лампочка;
  • лампочка вкручивают в патрон;
  • одним концом патрон соединяют с фазой;
  • второй конец подключают к контуру заземления;
  • если лампочка засветилась – контур заземления пригоден к использованию.

Может Вас заинтересует статья Как подключить люстру на двойной выключатель правильно

Для оценки сопротивления заземлителя нужно сравнить напряжение в сети (розетке) и напряжение на лампочке. При несущественном отличии – все в порядке, вы справились с установкой заземления, и оно будет безопасно работать, а при большой разнице в напряжении заземляющий контур нужно заглубить сильнее или добавить электродов.

Как сделать заземление в квартире

Перед тем как приступить, необходимо выяснить какой вид системы подачи тока используется по вашему адресу. Исходя из нормативных требований, каждый дом должен быть оборудован стояком, в который входит пять проводов, последний из которых- является заземлителем. Если ваш дом подходит под вышесказанные требования, то нужно распределить последний провод по квартире.

Розетки оборудовать со специальным заземлением. В ванной нужно будет установить систему уравнивания потенциалов. Если это новый дом, то, чаще всего, у вас будет стоять система с нулевым рабочим и защитным проводником. Они соединяются между собой в основном щите дома. При выходе из щита, они все разъединяются. К стоякам подсоединены три фазы и, в придачу, нулевой и защитный проводники. Из-за того, что в щитке есть отдельные шины, процесс будет очень простой. Они предусмотрены для подключения нулевой фазы и самого заземления.

Само заземление имеет связь с крышкой щита. Провод с фазой подключаем к шине, где раньше был устаревший провод, нулевой провод подключается к нейтральным проводам, защитный провод подсоединяем к крышке щита.

Это можно сделать несколькими вариантами. Самым надежным считается, установка заземления в главном щите дома. Но так как добиться разрешения из домоуправления не всегда удается, то установка заземления происходит в подвале при помощи личного контура. С помощи системы, нужно уравнять потенциалы. После этого провод выводим к главному щиту. Все электроприборы, подключается только к розетке с заземлением.

Еще понадобиться установка для защитного отключения. Там мы недопустим утекать току. Если система потенциалов уже предусмотрена, то все еще проще. Мы, просто, заземляем ванну и подключаем защитные установки. Провод, который будет идти из квартиры к щиту, должен быть зеленого цвета. Для заземления труб в ванной, так же, понадобятся хомуты.

Заземление стиральной машины

Для начала отключаем машинку от электросети. Провода не должны быть повреждены. Если они испорчены, то может возникнуть напряжение. Если вы попали в такую ситуацию, то лучшим решением будет установка автоматического отклонения. Так вас не ударит током. Можно заземлить корпус, чтобы было спокойнее. Чаще всего, в современных домах, в ванной уже установлено дополнительное заземление.

Если в стиральной машине оно отсутствует, то нужно самому создать контур для заземления или сделать полное зануление. В первом варианте, нам нужно, провод от машинки закрепить на стояке. Для этого мы выводим провод и прикрепляем его к металлическим заземлителям. Этот способ подойдет для жителей высоток.

Для зануления, выводим провод из трех жил от щита и вставляем в специальную заземленную розетку. Шины крепятся на нулевом проводе. При возникновении короткого замыкания, заземление остается на крышке прибора. Если на розетке нет крышки, в ванной ее устанавливать не желательно.

Какие есть системы заземления

Существуют определенные системы установки заземления гаража.

Рассмотрим их подробнее:

  • Уже на самом вводе провод PEN делится отдельно на PE и N, позволяя самостоятельно сделать заземление гаража. Такая система имеет значительный недостаток, который заключается в том, что в случае обрыва совмещенного провода, фаза переходит на все электрические приборы, которые были заземлены.
  • В исходе – все электроинструменты и прочие приборы будут находиться под напряжением 220 Вольт. А это значит, что всего одно прикосновение к ним и сила тока может нанести сильный ущерб, поэтому использовать подобную систему заземления самостоятельно не рекомендуется.

Далее мы расскажем об одном из способов установки заземления в гараже. Благодаря подробным инструкциям, вы сможете самостоятельно сделать РЕ контур быстро и используя минимум денег.

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража. Он должен содержать все автоматы, УЗО, шины заземления

Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

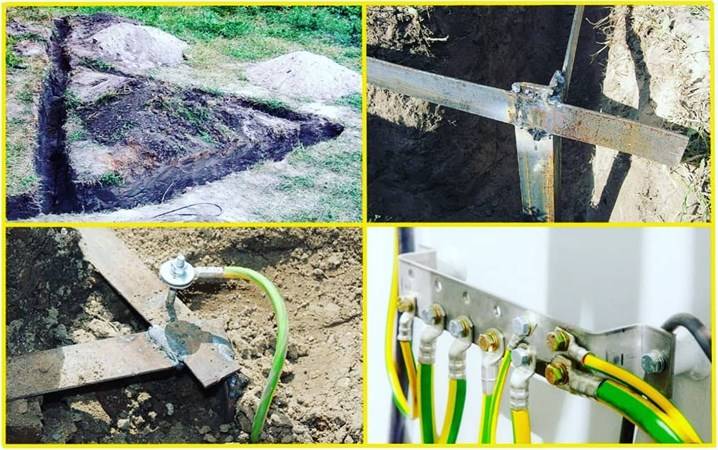

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.


Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz  вы найдете лучшую цену.

Виды систем

Прежде чем начинать работы, выбирают систему управления потенциалов. Для организации заземления в гараже применяются следующие системы.

TN-C

Все электросети, проложенные более 10 лет назад, были собраны по такой системе. Схема TN-C предполагает прокладку только двух проводов во вводном кабеле. Первый из них будет фазным, а втором – нулевой совмещенный, или PEN. Последний включает в себя провод, по которому протекает ток, и кабель заземления.

В конфигурации TN-C запрещено использовать нулевой провод в качестве элемента, заземляющего всю сеть. Несоблюдение данного правила приведет к тому, что фаза перейдет на все подключенные электроприборы. Кроме того, при обрыве проводника PEN, под напряжением окажутся заземляющие элементы сети.

Иными словами, при прикосновении, например, к компрессору пользователя ударит током.

TN-S

Система TN-S предполагает наличие 3-жильного вводного кабеля, подключенного к распределительному щитку через 2 нулевые шинки. В этой схеме существует разделение между нулевым и защитным проводниками. Поэтому при обрыве электросети, вызванной, например, высоким скачком напряжения, между двумя указанными проводами не возникает потенциал.

TN-S сегодня используется очень редко, так как эта система требует прокладки двух проводов от подстанции. Однако, если такая схема применяется, то контур заземления может потребоваться лишь в том случае, когда источник питания (общая электросеть) располагается на значительном удалении от гаража (распределительного щитка).

TN-C-S

TN-C-S является оптимальным выбором между TN-C и TN-S, так как объединяет в себе обе последние системы. Данная схема предполагает разделение нулевого проводника на защитный и рабочий. При этом совмещенный PEN тянется от подстанции до распределительного щитка, где и создается контур заземления. От него уже к конечным потребителям прокладываются 3 проводника с использованием схемы TN-S.

Недостатком TN-C-S является то, что при обрыве совмещенного проводника при его подходе к гаражу существует вероятность возникновения потенциала. Однако в подобных ситуациях сработает вводной автомат (при условии, если он установлен), поэтому электроприборам ничего не угрожает.

ТТ


ТТ представляет собой аналог TN-C. Но в этой системе контур заземления не подключается к проводнику PEN, а остается независимым. Защитный элемент соединяется в схеме ТТ с металлическими элементами гаража и розетками. Также эта система предполагает использование нескольких электродов, вкопанных в землю. Именно схема ТТ в основном используется при организации контура заземления в гараже.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

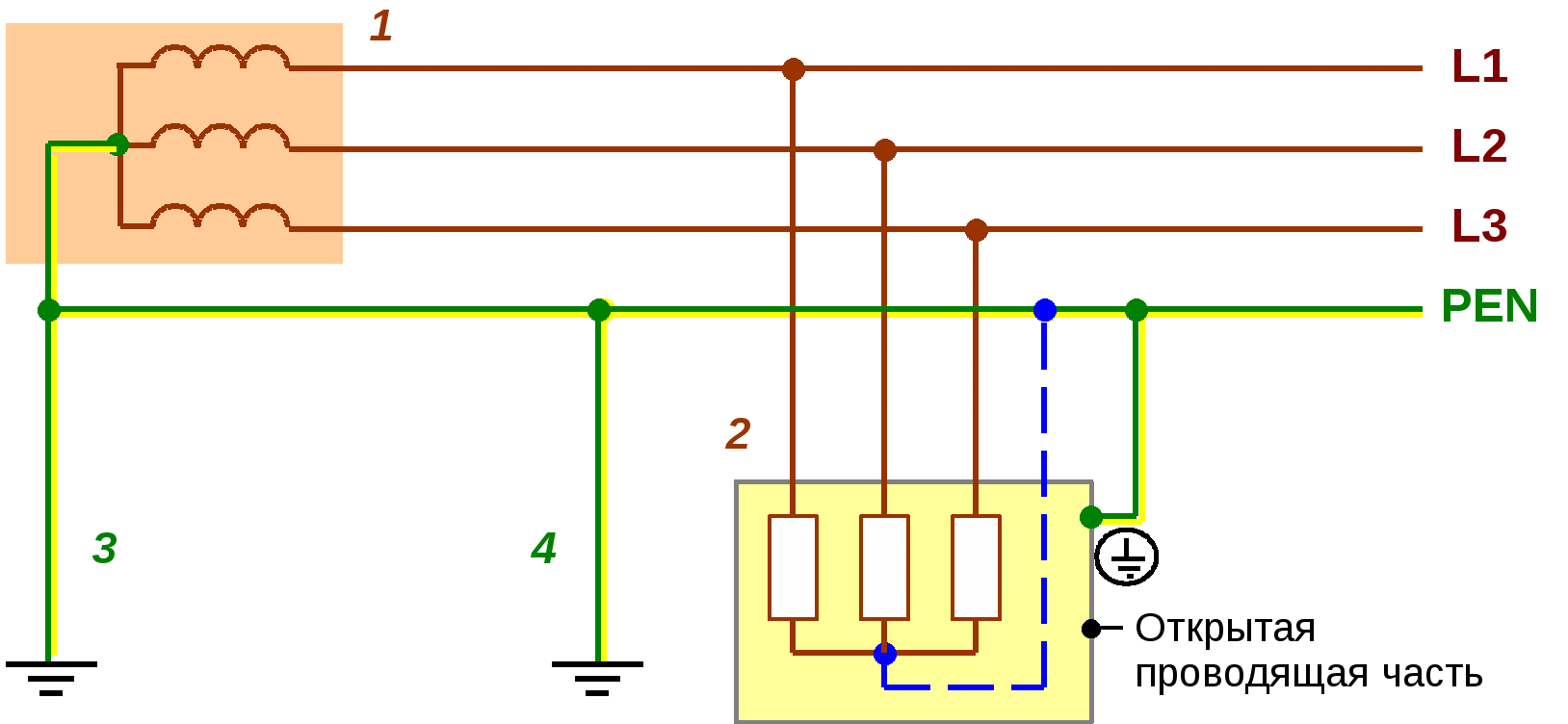

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Инструкции

Первоначально выкапывают ямки, примерно на полметра глубиной. Между ними проделываются траншеи для расположения заземляющей арматуры. Электроды следует размещать на расстоянии примерно в один метр, можно немного больше. Далее вбивают уголки в землю. Теперь с помощью тяжелого молотка нужно вбить электроды. Каждый электрод вгоняют таким образом, что над ним остается около пятидесяти сантиметров почвы.

Уголки соединяют с помощью полосы металла, толщиной не менее пяти миллиметров. Приварив элементы с помощью сварочного аппарата, их соединяют между собой. Затем подключают провода к уголкам с помощью клемм.

По завершении всех работ остается только протянуть трехжильный кабель к щитку от помещения. Именно этот кабель используется для подключения ко всем электроприборам, он заземлен.

Нужно ли заземление в гараже, решать должен, конечно же, его владелец, но лучше это сделать заранее, не дожидаясь неприятных последствий

Внимание стоит обратить на то, что с электрическим током шутить нельзя

Если гараж располагается на территории возле места проживания, то устройство заземления в гараже иметь необязательно. Ведь система заземления находится в доме. В таком случае проводят трехжильный кабель от дома к гаражу.

Зачем заземление в гараже?

Казалось бы, зачем городить огород и сооружать какое-то заземление, если дома мы прекрасно обходимся и без него? На этот вопрос отвечает тот пункт правил эксплуатации электроустановок (ПЭУ), которым определяется степень электрической опасности помещения. Для этого выбраны следующие критерии:

  • Конструктивные особенности помещения – устройство полов, стен.
  • Температурный режим.
  • Параметры влажности.
  • Наличие токопроводящей пыли.
  • Присутствие агрессивных веществ или их паров, способных разрушить диэлектрик – основу электрической изоляции.

Гаражи часто строят цельнометаллическими, из профильных листов на каркасе. При пробое фазы на эту оболочку она, учитывая ее размеры и объем, становится подобием обкладки конденсатора. Если внутри него окажетесь вы – с включенным электроприбором в руках или на вас будет обувь с недостаточными диэлектрическими свойствами, весь накопленный электрический заряд уйдет в землю через ваше тело. Вероятность летального исхода почти 100 процентов.

Полы земляные, бетонные или из кирпича относятся к токопроводящим. Будет правильным считать таковыми и деревянные, если они недостаточно сухие. А это наверняка так, поскольку параметры влажности и температурный режим связаны напрямую.

В неотапливаемом гараже она та же, что и у наружного воздуха, а при отсутствии эффективной вентиляции влага конденсируется везде, где возможен перепад температур из-за разности в теплопроводности материала – на стенах, внутри корпусов электроприборов и арматуры. И ее может оказаться достаточной, чтобы произошел электрический пробой.

Есть ли в гараже металлическая пыль? Смешной вопрос, не правда ли? Особенно если в нем есть заточной станок. А агрессивные пары и жидкости? Да сколько угодно!

Суммируя все вышесказанное, мы получаем, что по правилам электробезопасности гараж относится к помещениям повышенной опасности. Ну а при земляных полах вы можете считать их и особо опасными. Как видите, вопрос о необходимости надежного заземления отпадает сам собой. Только это нехитрое устройство имеет электрическое сопротивление меньшее, чем ваше тело. Поэтому в случае аварии электрический ток пойдет по нему, минуя вас.

Требования к контуру заземления

Для эффективной работы заземления согласно ПУЭ он должен соответствовать правилам:

  1. Штыри заземления, сваренные в контур должны находиться не менее 1 метра и не более 10 метров от дома. Наиболее правильное расстояние от фундамента 2-4 метра.
  2. Стержни необходимо забивать на глубину 2-3 метра.
  3. Соединение электродов производится полосой из металла при помощи сварки. От щита до контура заземления применяется шина более 16 квадратных миллиметров. Для присоединения проводов к заземлению в щите может производиться с помощью болтов.
  4. Сопротивление заземления для напряжения в 380 вольт должно быть не выше 4 Ом, а для напряжения в 220 вольт – 8 Ом.

Внешняя часть системы заземления заглублена в землю, поэтому к ней предъявляются определённые требования. Она должна находиться ниже промерзания грунта, иначе электроды будут выталкиваться из-за вспучивания земли. Электроды должны быть такие, чтобы их можно было вбить в твёрдый грунт.

Рекомендуемые типы и параметры забиваемых электродов:

  • уголок толщина металла не менее 4 мм, любой размер;
  • труба диаметром удобным для забивания, с толщиной стенки не менее 3 мм;
  • стержень диаметром не менее 14 мм, более мелкий загибается при погружении в землю;
  • полоса для соединения электродов, толщиной не менее 3 мм, шириной более 10 мм.

Минимальная длина электродов выбирается 1,5 метра, штыри располагаются на расстоянии 1-2 длины электрода. Следует учитывать, что электроды (их длина) должны быть на 15-20 сантиметров ниже уровня промерзания почвы.
