Автоматика для гаражных ворот — виды, особенности, подключение

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
Экономия времени.
Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Стоимость автоматических ворот с ДУ зависит от их:

типа;
размера;
комплектации;
производителя.

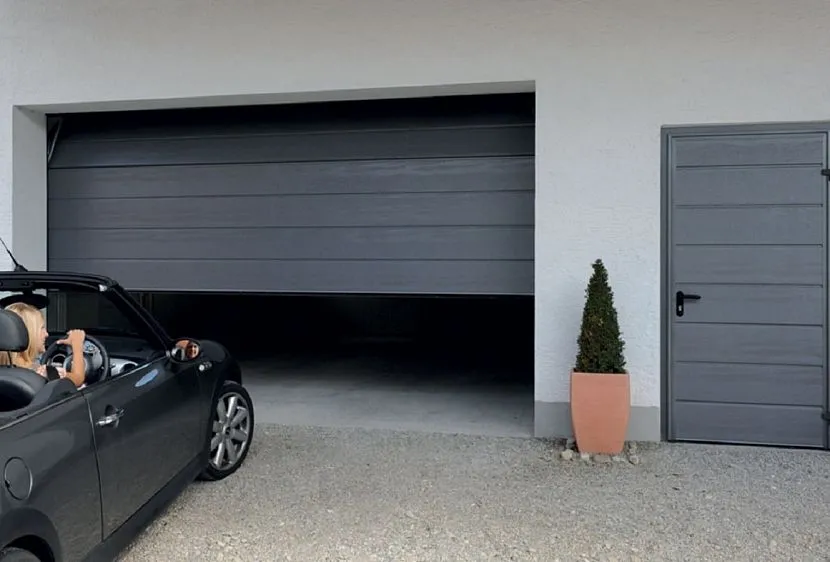

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

Распашные ворота.
Откатные ворота.
Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Какими бывают секционные ворота

По назначению

Предназначение секционных ворот в первую очередь оказывает влияние на устройство и конструктивные особенности механизмов. Производители предлагают бытовые и промышленные модели. Разница между ними — в габаритах.

Тяжелые промышленные секционные ворота состоят из усиленных конструкций и торсионных механизмов. Автоматические модели оснащаются приводами навального типа. Для перемещения особо тяжелых полотен устанавливают по два вала.

Бытовые и легкие промышленные конструкции комплектуются автоматикой (реечные приводы) или поставляются без нее. В последнем случае для перемещения створки предусматривается цепной механизм секционных ворот.

По типу подъема

Способ монтажа секционных ворот выбирают в зависимости от габаритов проема, высоты притолоки и глубины помещения. Основные варианты установки представлены на схеме ниже.

Изображение № 2: способы монтажа секционных ворот

Возможности гаражной автоматики

Конструкция гаражных ворот, в которой в запирающие полотна из подвижных секций скользят по направляющим желобам к потолку, проста и функциональна. В них отсутствуют створки, отбирающие дефицитное пространство от пригаражной территории, ими невозможно прищемить палец, их сложнее взломать – отсутствуют петли, рычаг. Удобство пользования многократно повышает автоматика – электрический привод, управляемый с помощью пульта.

Автоматика подъемно-секционных ворот обеспечивает:

возможность открыть секционные полотна с расстояния 50 м с помощью кнопки на брелоке;
закрывание в автоматическом режиме;
бесшумное моментальное запирание замка;
плавный ход двигателя, точное перемещение полотна, своевременную остановку;
контроль отсутствия случайных препятствий на пути движения секций;
многофункциональную сигнализацию – при движении, при возникновении препятствий, при попытке взлома.

Автоматика для секционных ворот Дорхан предоставляет дополнительные удобства – владелец по желанию может предоставить возможность самостоятельно открывать гараж нескольким человекам – в его распоряжении находится до 15 брелков радиоуправления. Автоматика позволяет поднимать секции площадью до 10 м2 со скоростью 0,1 м/с. Мощность двигателя SECTIONAL-750 Doorhan составляет 0,2 кВт, питающее напряжение – 220 В.

Автоматизация секционных ворот

Схема установки автоматики на гаражную секционную створку

Автоматизируют работу секционных ворот с помощью электрического привода, рассчитанного на питание от бытовой сети 220 В или промышленной 380 В. Может также предусматриваться питание от аккумуляторной батареи. При включённом эл. приводе дополнительных запорных механизмов не требуется.

Для частного (гаражного) использования, рассчитанного на проём до 12 м², используют потолочный привод, от 12 до 50 м² — осевой навальный (боковой).

Боковые механизмы применяют в промышленных образцах. В отличие от гаражных, их крутящий момент достигает 140 Нм. Основная комплектация у тех и других одинаковая.

Гаражные секционные ворота оборудуют:

механизмом балансировки торсионным либо на пружинах растяжения;
потолочным либо навальным электроприводом;
цепным (ручным) механизмом.

Потолочный привод крепят в центре над проёмом (если позволяет общая высота) или переносят на горизонтальную часть потолка. До проёма оставляют от 2,5 до 5 метров в зависимости от размеров полотна ворот, к которому эл. привод присоединяется тросом. При срабатывании автоматики конструкция движется за счёт натяжения троса, уравновешиваемого балансировочными пружинами.

Другой тип ворот с навальным механизмом, закреплённым в боковой зоне верхнего торсионного вала над проёмом. Вал, за счёт мощности электромотора, оборачиваясь, приводит в движение полотно и наматывает его на себя. При отсутствии электричества, необходимую мощность компенсируют цепным механизмом. Устанавливают навальные конструкции в промышленных помещениях с проёмами до 50 м². При этом их стоимость выше гаражных аналогов.

Ручной привод предназначен для эксплуатации во влажных помещениях или в тех, где нет электричества. Конструкция состоит из цепи (8 м), стопорных колец, болтов и кронштейна. Цепной ручной привод крепят в зоне расположения вала. Изготавливают его из оцинкованного металла. Он предназначен для открытия и закрытия секционных ворот промышленных помещений. Цепной ручной привод используют только для лёгких негабаритных конструкций.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
Моментальное открытие. На распахивание створок уходит около 15 секунд.
Надежная фиксация приводом.
Возможность подсветки придомовой территории.
Надежность, долговечность и бесшумная работа устройства.
Дополнительная безопасность, достигаемая за счет блокировки створок.
Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Toona;
Wingo;
Hyppo;
PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной . Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Принцип работы автоматических ворот

Автоматических систем, которые сегодня предлагают разнообразные фирмы, великое множество. Но принцип работы у всех ворот схожий:

На специальную контрольную плату подается сигнал с управляющего устройства;
Этот сигнал приводит в действие приводной механизм;
Приводной механизм дает «отмашку» оборудованию, которое раскрывает створки ворот.

Механизм автоматических воротКак правило, система автоматических ворот включает:

пульт дистанционного управления (для подачи сигнала);
антенный радиоприемник (для приема сигнала);
аппаратуру, транслирующую импульсы;
блок управления.

Помимо этого, в систему можно добавить:

датчики, отвечающие за текущее состояние ворот;
механизмы блокировки и фотоэлементы (останавливают движение, если кто-то не успел пройти в установленный промежуток времени);
сигнальные лампы (актуальны для узких улиц, предупреждают об открывании ворот) и пр.

Немного о приводах

Есть 3 типа механизмов, которые запускают процесс открывания автоматичеких ворот: это линейный привод, рычажный и подземный. Не погружаясь в дебри механики, выясним, что из себя представляет каждый тип и какой лучше выбрать для дачных ворот.1. Линейный привод внешне напоминает вытянутый футляр. Он прост и надежен даже при активной эксплуатации.

Привод линейного типа. Фото с сайта svoivorota.ruВнутри механизма находится червячная передача («Механическая передача, осуществляющаяся зацеплением червяка и сопряженного с ним червячного колеса» (Wikipedia). В задней части корпуса расположен редуктор. Включаясь, он тянет на себя передачу, и она начинает взаимодействовать со створкой (толкает ее или тянет).Корпус линейного привода делается из металла с порошковым напылением. Подходит для ворот любой массы и конструкции. Устанавливается на столб одной из несущих балок на высоте середины полотна. 2. В корпусе рычажного привода есть редуктор и два подвижных рычага. Блок с редуктором устанавливается на столбе, а рычаг, похожий на локоть, — на створке.

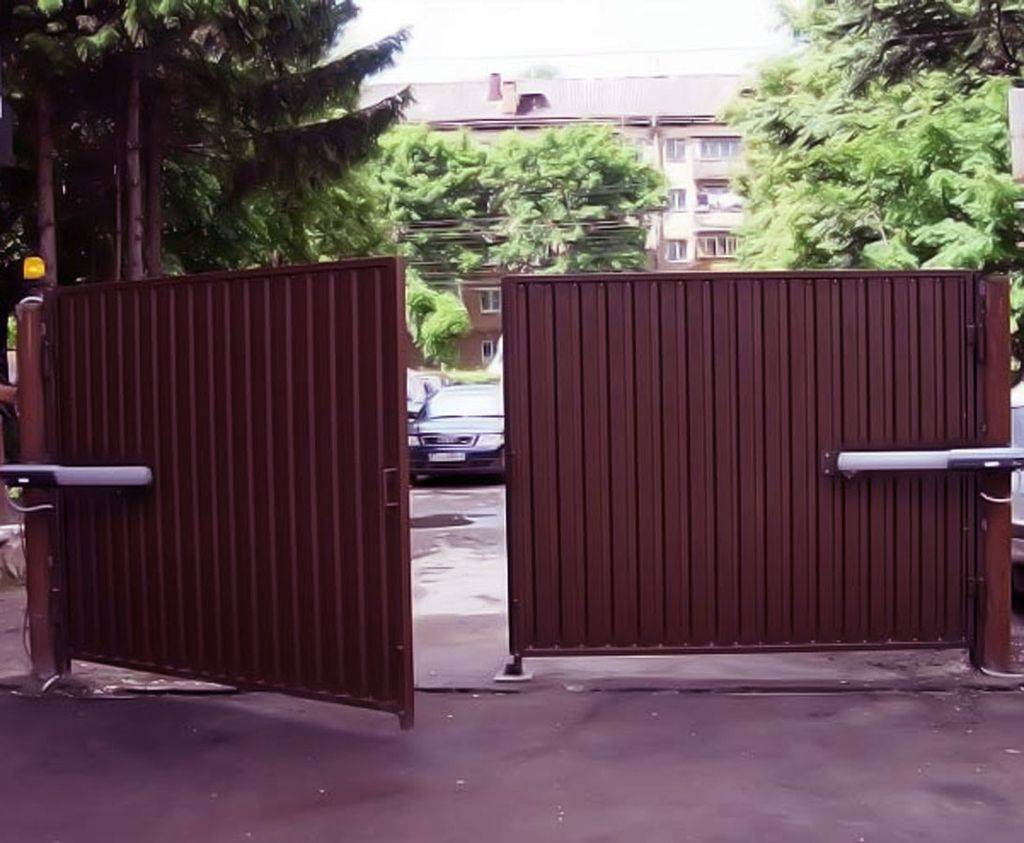

Рычажный приводЧаще всего ворота с таким приводом открываются вовнутрь. 3. И, наконец, третий тип привода — подземный. Редуктор скрыт в металлической коробке, которую бетонируют возле столба, снаружи виден только рычаг.

Подземный привод. Фото с сайта bikoms.ru Какой из них выбрать — вопрос индивидуальный. Его решение зависит от многих факторов. Например, если расстояние от столба до места крепления створки больше 8 см, то линейный привод не подойдет, он просто не дотянется. В любом случае выбирать нужно исходя из того, что конструкция ворот не должна мешать проезду автомобиля. Ведь автоматические ворота устанавливают чаще всего либо в гараже, либо при въезде на территорию участка.

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику

Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

автоматику линейного типа;
рычажную.

Линейный Рычажный

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
Относительно низкая цена по сравнению с системами других типов.
Наличие двух вариантов открытия: наружу или внутрь.
Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

Достаточно устаревшая конструкция.
Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами. Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Преимущества и недостатки автоматических ворот

Достоинства приводных створок:

автоматические ворота с дистанционным управлением для гаража при дистанционном управлении (ДУ) дают возможность не выходить из машины, что повышает безопасность (злоумышленник не сможет напасть на человека около гаража) и защищенность от дождя, снега, холода;
ускорение парковки, размещения ТС: не надо вручную открывать двери;
взломать конструкцию сложнее, так как она может блокироваться не только замком, но и самим электроприводом;
управление удобное, так как есть несколько вариантов одновременно: дистанционное, местное (с панели около полотна), ручное.

Минусы:

конструкция дороже, чем у обычных механических решений;
зависимость приводов от электроэнергии. Впрочем, наличие одновременно ручного управления, а также резервных АКБ нивелирует данный недостаток;
такие ворота чаще заклинивают, их труднее обслуживать, устанавливать, ремонтировать. Устройство сложнее, больше элементов, которые могут сломаться.

Однозначно, автоматические ворота открывания гаража сделают жизнь намного комфортнее, особенно если система автоматики с дистанционным контролем. Оснащение действует по команде с пульта ДУ, который обычно имеет вид брелока, открывает створки, закрывает их после того, как машина заедет. Пользователь может не выходить из авто или находиться на расстоянии.

Виды автоматики

Простоту подъема гаражных ворот обеспечивают специальные электроприводы. Управление происходит с помощью дистанционного пульта. В итоге авто без препятствий въезжает в помещение, а владелец не покидает уютного салона. Немецкий бренд «Hörmann» поставляет в Россию несколько моделей автоматики.

По методу установки

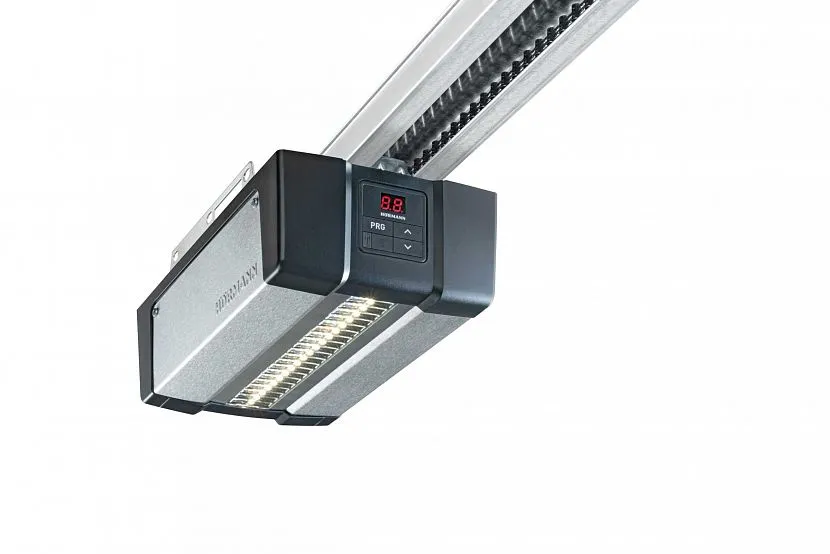

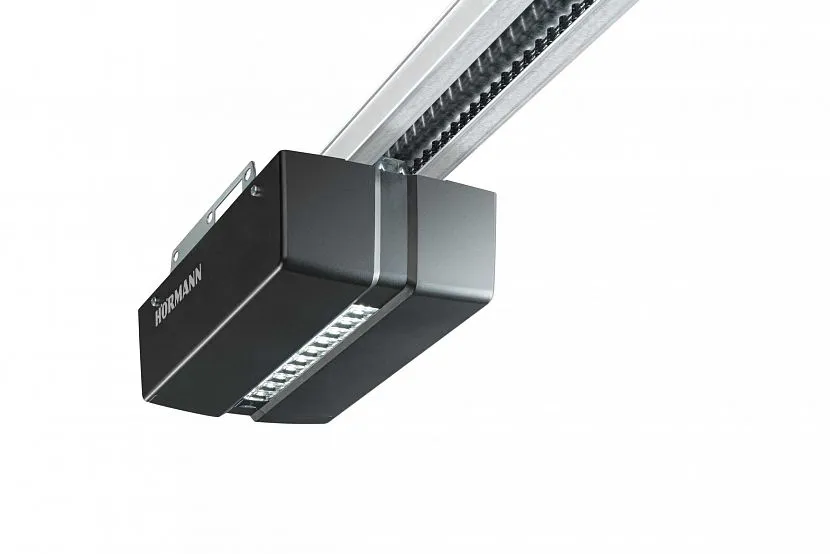

Потолочные приводы – передают тяговое усилие через направляющую шину на верхнюю кромку полотна, тем самым, открывая и закрывая проем. Комплект состоит из головки привода, направляющей шины, пульта управления и крепежных элементов. Оборудование монтируют внутри гаража, на потолке.

По типу размещения Источник twitter.com

По весу

Инженеры Hormann проектируют приводы под определенную площадь и вес створки. Чем больше полотно по площади, тем оно тяжелее и тем мощнее должно быть устройство.

Для гаражных ворот с небольшой площадью полотна подойдут модели с тяговым усилием до 600 H, для ворот с большой площадью полотна или оснащенных калиткой лучше выбрать привод с запасом по мощности. Модели бренда «Hörmann» варьируются от 500 до 750 Н.

Варианты исполнения автоматикиИсточник davir.com.ua

По частоте использования

Автоматику гаражных ворот подбирают с учетом количества суточного открывания и закрывания. Привод функционирует в течение нескольких минут, после чего электромотор должен отдыхать. Цикличность работы оборудования для загородного дома варьируется в пределах 5-20 раз в сутки

Промышленные модели рассчитаны на более высокую интенсивность, поэтому, если вы планируете активно пользоваться оборудованием, то обратите внимание именно на них

Ворота в коттедже за день открываются в среднем около 4 раз. Не стоит брать мощное промышленное оборудования для этих целей. Автоматика «Hörmann» рассчитана минимум на 25 000 циклов. Если в семье один автомобиль, то ресурса хватит минимум на 17-20 лет эксплуатации.

По частоте использованияИсточник marketvorot.com

Виды

Гаражные ворота в зависимости от способа подъема бывают следующих разновидностей:

Стандартный подъем. Этот вариант подходит для обычных прямоугольных гаражей, которые обладают небольшой или средней высотой потолков. Полный изгиб обеспечивает минимальную нагрузку на пружины и ролики, что увеличивает срок годности автоматики.
Наклонный подъем. Подходит для гаражей с наклонным расположением крыши. Полотно поднимается на внутреннюю сторону крыши с помощью специальных радиусных направляющих. Наклонное расположение полотна еще сильнее снижает нагрузку на ролики и пружины, что положительно влияет на срок действия конструкции.
Вертикальный подъем. Устанавливается на гаражах с очень высокими потолками (4 и более метра). Отличный вариант для тяжелой и специализированной техники (например, для экскаваторов или тракторов). Конструкция оснащается дополнительными подъемными механизмами, что дает возможность использовать полотно весом до 1 тонны.
Подземный подъем. Сравнительно редкий вариант, при котором полотно «прячется» в специальную подземную секцию. Такую систему достаточно сложно монтировать, а значимых преимуществ она не имеет. Хотя подземная автоматика используется в случае ненадежной хлипкой крыши, а также для любителей нестандартного дизайна.

Устройство автоматики для распашных ворот

Составные части оборудования:

двигатель;
приводы (правый, левый или один);
рычаги, шток;
короб с блоками управления, питания, приемником сигнала;
пульт ДУ;
концевые выключатели;
ограничители скорости движения створок;
стопоры;
сигнальные лампы, антенна (необязательные элементы).

Линейная автоматика состоит из блока управления, двух корпусов с электроприводами. В них помещается вся выдающая усилие часть механизма (червячный привод). Конструкция выглядит элегантно, привлекательно. Блок управления являет собой плоский короб, крепящийся на заборе, соединяющийся кабелем с функциональной частью.

Рычажная автоматика более громоздкая. Она состоит из блока управления, рычагов передачи, двигателя с моторедуктором. Именно конструкция моторедуктора в данном случае достаточно объемная, она помещается в отдельный квадратный или полукруглый короб, которого нет в линейных приводах. Рычаги рычажного оборудования состоят из двух частей. Они соединены наподобие конструктора, образовывая подвижное колено.

Следует выбирать автоматику не с пластиковыми элементами (шестернями), особенно в составе привода. Они чаще замерзают, деформируются (встречается в марках Doorhan, Alutex).

Элементы, отвечающие за передачу усилия крайне желательно выбирать из металла (как у марок Miller Technics, Nice, Rotelli).

Дизайн

Автоматические секционные ворота для гаража могут стать яркой деталью вашего дома и гаража, а не просто функциональной конструкцией. Рассмотрим основные факторы, влияющие на дизайн.

Материал

Сталь – популярное сырье, которое используют при производстве. Прочный, долговечный материал, прост в уходе. Чтобы защитить изделие от агрессивной внешней среды, металл сверху обрабатывают горячей оцинковкой и покрывают несколькими слоями различных декоративных красок или пленок. В итоге получают очень практичную и красивую поверхность.

У бренда «Hörmann» в ассортименте есть гаражные ворота из алюминиевых рам. По надежности и простоте ухода они не отличаются от стальных вариантов. К тому же такие ворота удивительно легкие. Конструкцию делают в виде профилей, заполненных прозрачными полимерными окнами. В итоге получают роскошный, практически бесшумный вариант с уникальным оформлением.

Модели из натурального материалаИсточник irkutsk.dverii.ru

Вместо металла можно установить конструкции из массива древесины. Деревянные автоматические ворота выглядят очень дорого, поэтому гармонично сочетаются с бревенчатыми коттеджами или ландшафтом в природном стиле. Модели состоят из ламелей, объединенных в единое полотно. Створки обрабатывают специальными составами, которые защищают материал от разрушения и влаги.

Варианты оформления

Секции автоматических гаражных ворот различают по типу рисунка. Существует 5 видов дизайна гофр:

S. Горизонтальные частые полосы.
M. Секции, разделенные по центру одной горизонтальной полосой. Визуально напоминают полотно из шпунтованных досок.
L. Без присутствия деления по горизонтали (гладкие).
D. На секции одна горизонтальная полоса со смещением к верху.
T. На секции две полосы по горизонтали со смещением к верху.
Кассета. Оттиски на секции в виде прямоугольников.

Компания «Hörmann» предлагает пользователям оригинальные текстуры, кардинально отличающиеся от аналогов у конкурентов. Дизайн «Woodgrain» напоминает спил дерева, а «Decograin» имитирует поверхность натуральной древесины. Идеально гладкий «Silkgrain» устойчив к механическим повреждениям, выглядит как мерцающий шелк

Для домов в современном стиле рекомендуем обратить внимание на «Planar», подчеркивающий лаконичность минимализма

Секции автоматических ворот часто остекляют для увеличения естественного освещения гаража. В качестве материала используют полимерный прозрачный сплав или закаленное стекло.

К заказу доступны 6 типов дизайна панелей, 8 типов покрытия полотна, более 58 базовых цветов или любой по каталогу RAL или DB. Вы точно найдете у Hormann вариант дизайна, который впишется в общую концепцию на 100%.

Варианты дизайна HörmannИсточник hoermann.ru

Что учитывать при покупке?

Недостатка в моделях по автоматическому управлению гаражными воротами различного типа в магазинах нет.

Задача перед покупателем в другом: как среди большого числа выбрать нужный вариант.

Дадим автовладельцам рекомендации по выбору автоматики для ворот в гараже:

Если у покупателя ещё нет ни гаража, ни ворот, он должен определиться с выбором типа их конструкции: возможно, что это будут распашные ворота, откатные или секционные

Только после этого следует выбирать модель автоматического привода.

При наличии распашных ворот, важно определить, в какую сторону: наружу или внутрь гаража они будут открываться. Нужно помнить, что конструкция такого типа требует свободного пространства перед входом

Также нужно просчитать требуемый для условий эксплуатации угол открытия.

Владелец гаража должен примерно иметь в виду, как часто он будет использовать автоматическую систему по открытию/закрытию ворот. Продаются модели, в которых компоненты устройства рассчитаны на большое число рабочих циклов. Есть более простые варианты с меньшим подобным значением.

Нужно знать о наличии проблем с электричеством в доме, на приусадебном участке, где стоит гараж. Если они есть, следует покупать автоматику, имеющую в комплекте резервный аккумулятор.

Необходимо обдумать перед покупкой, какими дополнительными мерами безопасности должна быть укомплектована автоматическая система открытия ворот. Это может быть: фотодатчики на закрытие, защита от непроизвольного падения воротного полотна, сигнальные лампы, подсветка и т. д.

Одним из основных факторов при выборе модели должен стать выбор компании производителя. От качества товара зависит его рабочий ресурс, надёжность защиты от злоумышленников.

Предлагаем потенциальным покупателям автоматических систем по открытию ворот гаража список фирм, чья продукция хорошо зарекомендовала себя на рынке.

Ведущие производители автоматики для ворот

Nice (Италия)

Козырными фишками продукции итальянской фирмы являются:

Надёжность автоматического устройства.
Короткое время открытия или закрытия.
Несложная эксплуатация.

Came (Италия)

Продукция этой компании привлекает разнообразием моделей, надёжной работой, богатой дополнительной комплектацией.

Doorhan (Россия)

Одним из плюсов автоматики отечественной компании считается адаптация оборудования к работе в сложных климатических условиях нашей страны.

BFT (Италия)

Оптимальное сочетание цены и качества – так характеризуют в своих отзывах автоматические устройства этой компании владельцы гаражей.

Faac (Италия)

Большой опыт производства автоматических систем для ворот, шлагбаумов и т. д. позволяет компании (основана в 1965 г.) выпускать товар высокого качества.

An Motors (КНР)

Китайские производители, в том числе и эта фирма, всё чаще удивляют потребителей качеством своего товара.

Доступная цена на модели делают покупку не только полезной, но и выгодной.

Comunello (Италия)

Эта компания – относительно недавно появилась на рынке, но уже успела хорошо зарекомендовать себя у потребителей.

Многофункциональность автоматических систем, высокое качество товара, стильное оформление – вот достоинства, которыми итальянские производители привлекают к себе покупателей.

Автоматика для секционных ворот: устройство, плюсы и минусы

Секционные ворота являются самым оптимальным решением для гаража. В процессе открывания ворот привод расположенный под потолком, тянет створку по направляющим, за счет чего происходит поднятие ворот вверх.

Разберемся в процессе работы данной автоматики, а так же в её плюсах и минусах.

Устройство и принцип работы

Автоматический привод секционных ворот плавно поднимает полотно, состоящее из нескольких секций, по вертикальным направляющим, которые затем плавно переходят в горизонтальные.

В конструкцию входят:

Электронный блок управления.
Элементы привода.
Дистанционный пульт.
Цепная или ременная рейка.

Пример комплектации автоматики секционных ворот.

По бокам каждой из секций устанавливаются пробковые или резиновые уплотнители, сохраняющие тепло в гараже.

На нижней стороне секции, находящейся ближе к земле, установлен мягкий материал, защищающий помещение от холодного воздуха.

Он также препятствует примерзанию этой детали ворот к полу в зимнее время. Приводное устройство располагается на потолке гаража.

Устройство автоматики секционных ворот.

При нажатии кнопки на пульте ДУ или щите управления, скреплённые между собой шарнирным способом секции начинают движение по направляющим. В действие их приводит электромотор, который при помощи шестерён редуктора, приводного механизма заставляет их перемещаться.

Пример открывания секционных ворот при помощи автоматики.

Эксплуатационные характеристики

Выбирая автоматику для секционных ворот нужно принимать во внимание:

Массу подвижной конструкции.
Габариты секций.
Скорость открытия ворот.
Частоту использования.

Типы привода

Существуют несколько типов приводов секционных ворот:

Потолочный тип: ременной или цепной. Первый работает практически бесшумно, второй – более надёжен, имеет больший рабочий ресурс.

Потолочный тип автоматики.

Вальный приводной механизм. Этот тип применяется в гаражах на производстве, сервисных службах.

Вальный приводной механизм.

Плюсы автоматики для секционных ворот:

Простая эксплуатация.
Оперативность открытия/закрытия.
Несложный монтаж.
Безопасность конструкции для машин.

Минусы автоматики для секционных ворот:

Повышенная цена.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

веса, ширины, парусности створок при действии ветра;
направления, в котором будет происходить открывание воротных частей;
выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

«2-1», если нет необходимости в нажатии клавиши «Стоп»;
«2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Безопасность работы эл. привода

Стандартная комплектация осевого привода

Нормативы безопасности при производстве и монтаже автоматических секционных ворот согласовывают с соответствующими документами Европейской комиссии по стандартизации.

Одну из защитных функций выполняют встроенные фотоэлементы. Также другие средства и механизмы, обеспечивающие безопасный режим эксплуатации предусмотрены для обязательной комплектации у всех производителей приводов.

Если автоматика работает неправильно, то подачу электричества приостанавливают, применяя ручной способ управления. Для этого используется система разблокировки привода секционных ворот.
