Чертежи откатных ворот — обзор всех нюансов составления проекта, схемы, эскиза конструкции с размерами и чертежа ворот (120 фото)

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

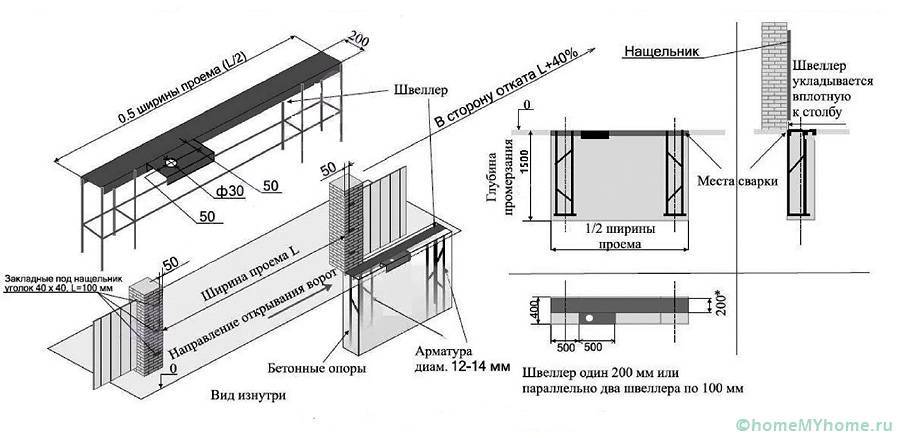

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Монтаж

Установка полотна ворот происходит только после полного застывания фундамента, которое возможно через 10-28 дней после заливки. Скорость высыхания зависит от состава раствора, температуры и влажности окружающей среды.

Сначала с помощью лазерного уровня или шнурка намечается траектория движения створки ворот. На максимальном расстоянии друг от друга на швеллер устанавливаются роликовые опоры.

Положение консольных блоков важно правильно отрегулировать и проверить горизонтальность нижней балки строительным уровнем. Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса

В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам

Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам

Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам.

Не стоит крепить площадки на швеллер с помощью болтов, которые идут в комплекте. Если окажется, что при установке возникла даже небольшая погрешность, открутить такие болты уже не получится. Для переустановки придется их срезать и проделывать все действия заново.

Роликовые тележки снова закрепляются на площадки, на них надевается полотно и при закрытых воротах производится окончательная регулировка с помощью гаечного ключа. Верхний фиксирующий ролик крепится сваркой к металлическому столбу или закладной в кирпичном столбе, которая находится над фундаментом.

Ответный столб должен быть установлен на фундамент или закреплен сваркой на закладных на кирпичном столбе. Длина столба должна быть равной высоте створки ворот или немного выше. К ответному столбу привариваются нижний и верхний улавливатели. Нижний крепится на 5 мм. выше уровня заезда концевого ролика: так уменьшается нагрузка на опорные консольные блоки при закрытых воротах. Верхний улавливатель нужно крепить на 5 см. ниже верхней части створки ворот.

Концевой ролик необходимо установить внутри направляющей балки и зажать его болтами. Для большей прочности ролик можно приварить в направляющей рельсе. И в завершение на несущую балку с обеих сторон прикрепляются заглушки, которые необходимы для того, чтобы в рельс не попадали снег и грязь, препятствующие работе конструкции. Резиновые заглушки просто вставляются в рельс, а металлические крепятся при помощи сварки.

Заливка фундамента

Пошаговая инструкция для ворот своими руками не обходится без этапа бетонирования основания. Работы лучше начинать в теплое время года. Это убережет от изменения состава раствора. Цементную смесь с содержанием песка, щебня, воды закладывают в ранее подготовленные траншеи. Массу при заливке регулярно трамбуют.

При выполнении бетонирования важно не сместить положение металлических опор. Швеллер должен располагаться на уровне поверхности горизонтально

Контроль состояния деталей выполняют с помощью уровня.

После заливки основания не забывают выровнять поверхность. Для продолжения работ придется выждать не менее 2 недель. За это время бетон наберет прочность. В этот период конструкцию рекомендуется поливать дважды за сутки водой, защищать от прямых солнечных лучей.

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

сварочный аппарат лучше выбрать инверторного типа, который обеспечит качественный шов;

Для использования сварочного агрегата необходимы профессиональные навыки

для равномерного окрашивания можно применить воздушный компрессор;

Воздушный компрессор помогает очень быстро произвести покраску

для нарезки определенных заготовок понадобится болгарка с комплектом дисков.

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

• при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
• для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

• предварительная заготовка роликовых тележек;
• сборка системы;
• регулировка положения роликовых опор;
• монтаж закрывающего ролика и заглушки основного профиля;
• крепление направляющих кронштейнов;
• установка опоры и обшивание полотна;
• крепеж механизма ловителей и автоматики;
• регулировка с помощью гаечного ключа.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Подвод электричества и монтаж воротной рамы

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру.

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети. Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот

Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

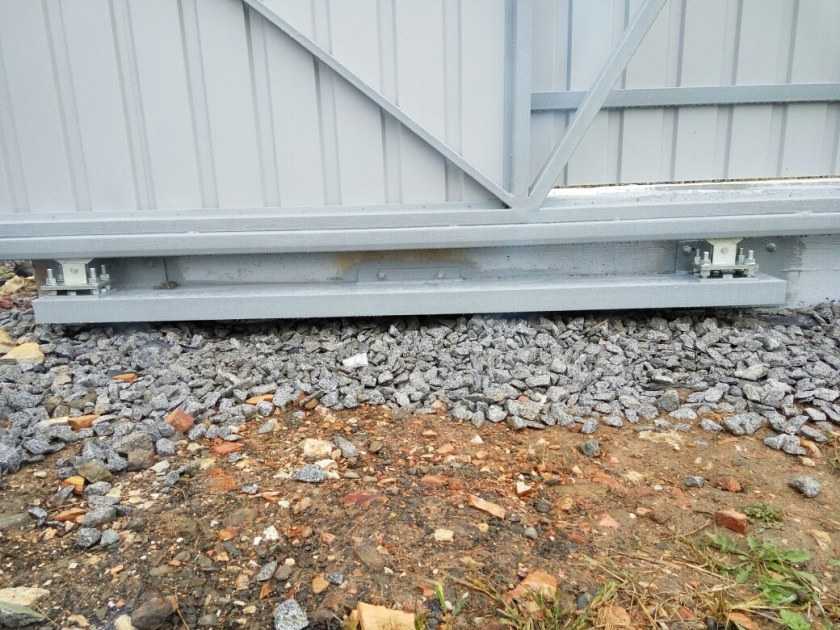

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов, на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Устройство и принцип действия откатных ворот

Свое название конструкция получила из-за способа открывания. Полотно ворот перемещается вдоль забора, то есть в плоскости воротного проема, тем самым занимая меньше места.

Существует три вида устройства откатных ворот:

• рельсовые;
• подвесные;
• консольные.

В конструкции откатных ворот на рельсе есть ролики, расположенные в нижней части. На них все сооружение и упирается, с их помощью и происходит перемещение полотна. Опора роликов идет на рельс, уложенный в дорожное покрытие. В верхней части ворота удерживаются кронштейном, на котором закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

• рельс располагается по всей ширине проезда;
• последний все время забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рельс надо периодически чистить. Можно установить нагревательный кабель, что решает проблему обледенения, но это увеличивает монтажные расходы, плюс дополнительные траты на электроэнергию.

В конструкции вторых присутствует верхняя балка, по которой ворота на роликах перемещаются. Именно она ограничивает высоту проезда. Хотя можно установить ворота со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это также увеличение финансовых расходов. Ширина ворот равна длине отката.

Выдвижные ворота третьего вида чаще остальных сегодня используются. Все дело в роликовых опорах, которые располагаются вне зоны проема, и он ничем не ограничен. В конструкции используется такой же кронштейн, как и в первом варианте.

Сдвижные ворота этого типа имеют длину больше ширины проема в 1,5 раза. Дополнительная часть выполняет функции противовеса основной конструкции, имеет конфигурацию трапеции или треугольника. Она увеличивает место для смещения ворот. Под эту разновидность сооружается более мощный фундамент.

В устройство консольных откатных ворот добавляются еще два элемента – верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Располагаются элементы на противоположном столбе воротного проема. При этом в нижнем уловителе есть полка, на которую консоль опирается в закрытом состоянии.

Как избежать ошибок

Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.

Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.

Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.

Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

1. Возможность сварки в домашних условиях.
2. Надежность.
3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

1. Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
2. Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
3. Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

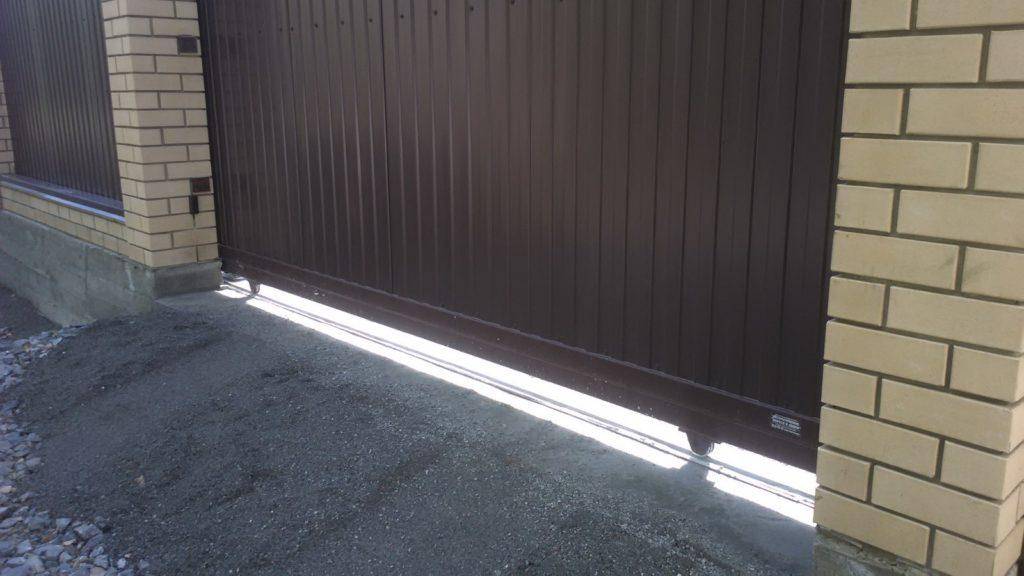

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

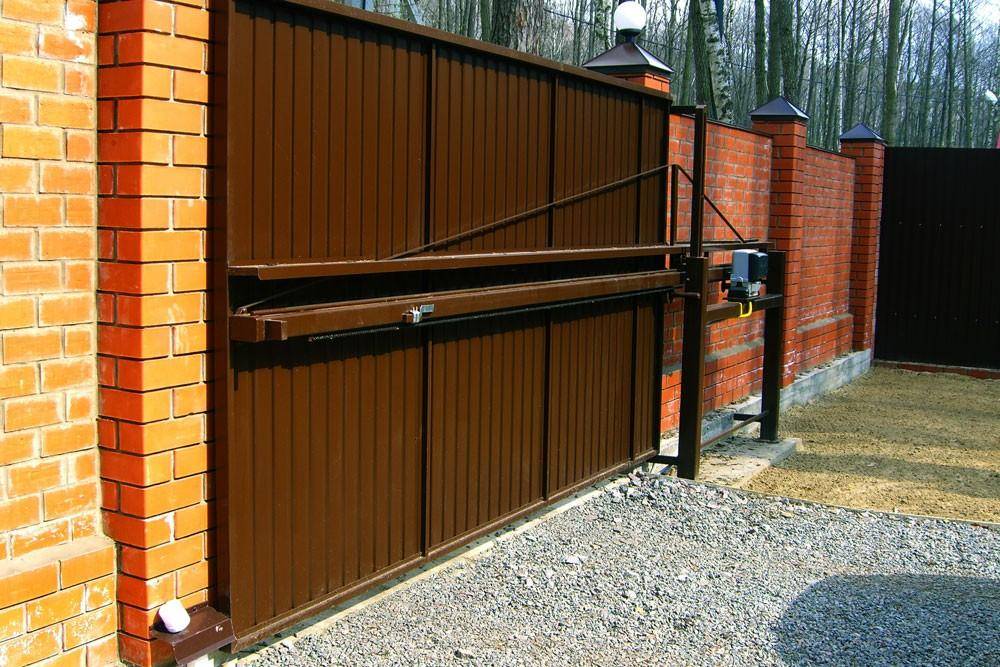

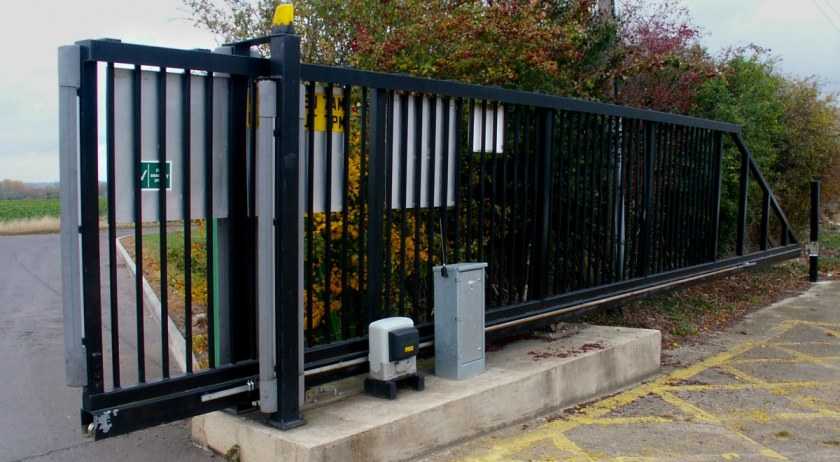

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

1. Свободный ход движущихся узлов.
2. Неограниченный заезд по высоте.
3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
5. Простоту монтажа электрического привода.

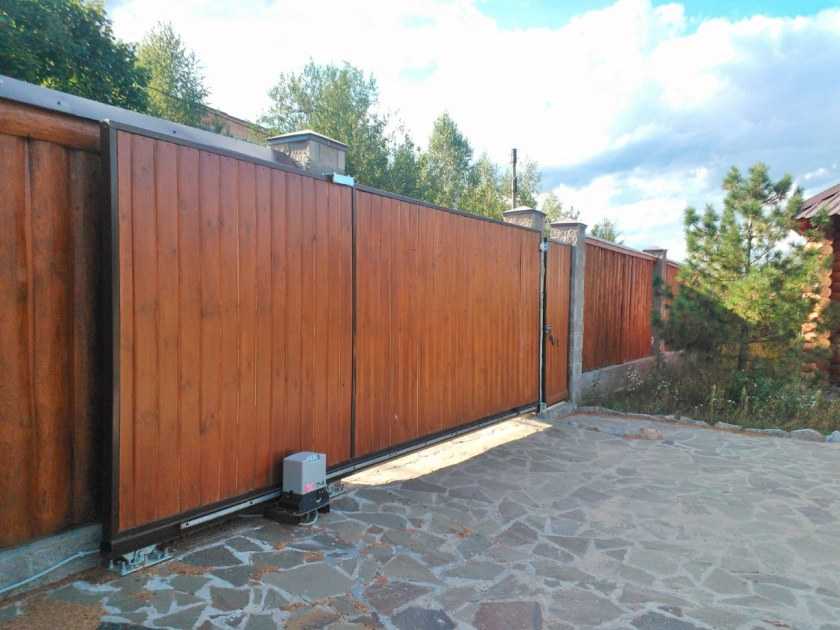

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

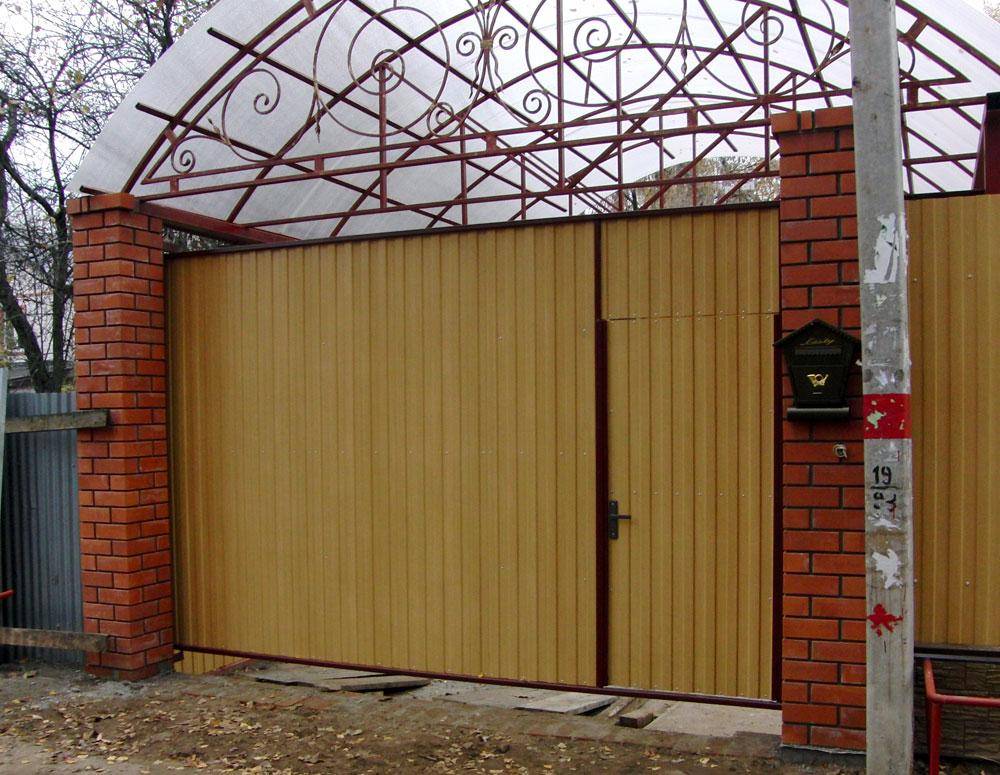

Схема откатных ворот с калиткой

Схема установки откатных ворот Прежде, чем установить откатные ворота с калиткой, необходимо убедиться в том, что выполняются следующие требования:

1. Присутствует достаточное количество свободного места около забора для отката: как минимум, полторы ширины проема с боковой стороны и 40 см вглубь участка.
2. Необходимо учесть наличие свободного места при откатывании полотна во время планирования посадки зеленых насаждений на участке.
3. Для беспрепятственной работы заграждения и для того чтобы не создавать излишнюю нагрузку на автоматику, рельеф для установки ворот должен быть ровным.

Откатные ворота со встроенной калиткой бывают нескольких видов. Но, перед тем, как определиться с видом, следует разработать подробные схемы и чертеж будущей конструкции. При этом нужно учитывать:

• Ширину въезда: откатные ворота с калиткой должны иметь ширину, равную габаритам легковой машины с прибавкой одного метра.
• Сема откатных ворот обязательно должна учитывать размер калитки и высоту ее порожка.
• Чертеж ворот должен быть составлен с учетом размеров всех составляющих элементов, а схема должна содержать подробное описание способа крепления автоматики, ее расположение. В соответствии с данными чертежа составляется смета на приобретение необходимых материалов.

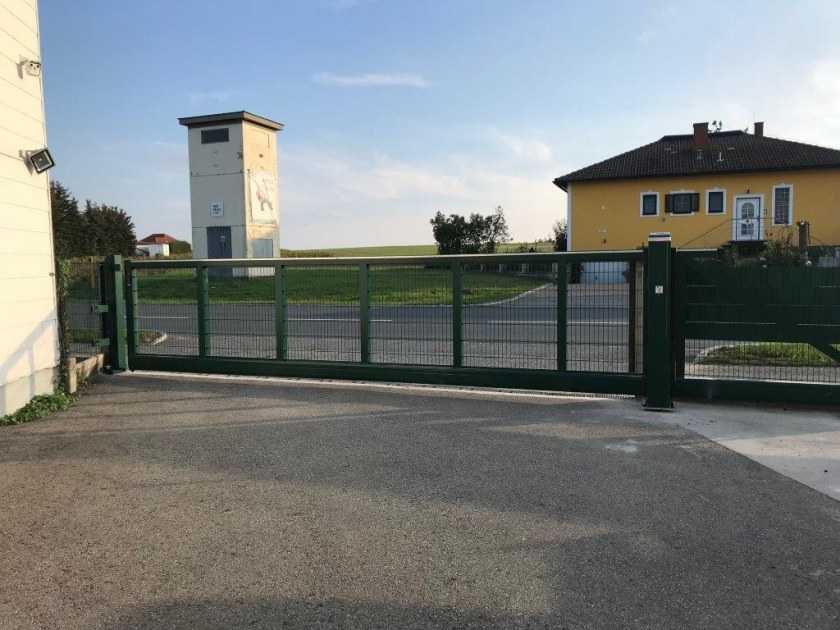

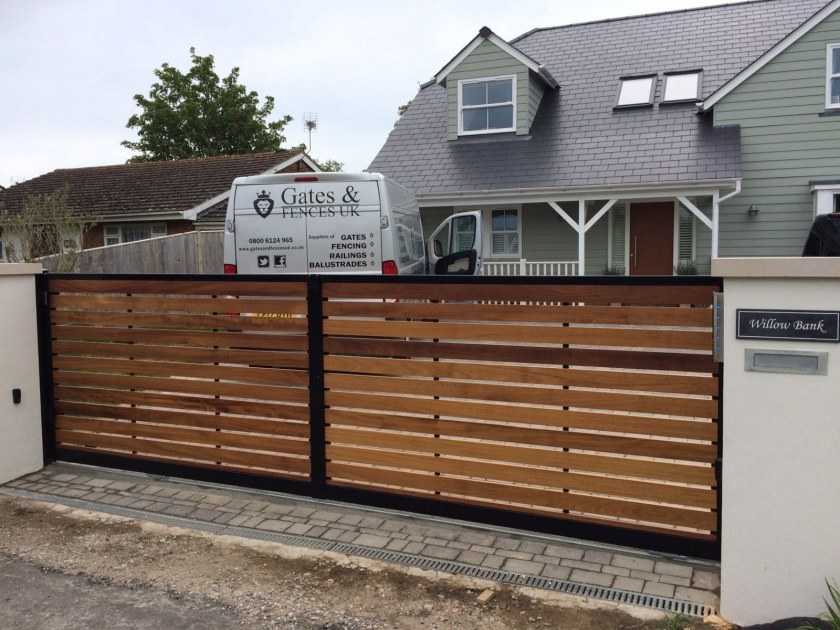

На фото ниже показаны различные виды откатных ворот:

1. Подвесные модели. Это конструкция с установленной верхней направляющей, без опоры с нижней части створки. Обычно подвесные откатные ворота устанавливаются при въезде в гараж, склад. Такие модели очень прочные, устойчивые к погодным и ветровым нагрузкам, взлому. Однако, на их изготовление требуется больше материала, а верхняя опора ограничивает въезд транспорта по высоте.
2. Рельсовые откатные полотна. По установке и конструкции — это самая простая модель: ворота движутся по рельсу, закрепленному в земле на линии проема. Заграждение опирается снизу на приваренные ролики. Ее легко установить самостоятельно, и даже при монтаже на большие проемы (до шести метров), створка не будет провисать. Рельсовая конструкция компактная, надежная, а при обшивке можно использовать любой материла, включая тяжелый металл. Существует единственный недостаток: рельсовый проем нуждается в постоянной очистке от снега, грязи, воды, льда, чтобы нормально функционировать.
3. Консольные откатные ворота. Самая распространенная конструкция: ее основу составляет швеллер, который удерживает створку в открытом или закрытом положении. Длина направляющей превышает ширину проема в 1,5 раза, чтобы уравновешивать тяжесть полотна. Ее перемещение не зависит от погодных условий, при правильной установке комплектующих гарантирован легкий ход заграждения.

Электропривод устанавливается достаточно просто, а скрытые внутри балки роликовые тележки, не подвергаются воздействию осадков, благодаря чему продлевается срок службы откатных ворот такого типа.

Описание процедуры изготовления

Прежде всего, необходимо продумать дизайн и подготовить эскиз будущей конструкции. Вариантов эскиза может быть несколько. Первый – это только набросок, преследующий цель перенесения дизайнерской задумки в материальное выражение.

Следующий этап – тщательная пошаговая проработка эскиза с учетом размера и конфигурации створки. Все художественные элементы, из которых состоит полотно, должны быть выполнены на бумаге с соблюдением масштаба.

При этом необходимы два варианта масштабированного эскиза – общая план-схема расположения элементов друг относительно друга с соединительными элементами и отдельная схема каждой составляющей.

После этого приступают непосредственно к процессу изготовления, то есть, ковки отдельных элементов или секций. Следующим этапом будет сборка в цельное полотно согласно первоначальному эскизу. Для этого пользуются сваркой.

Чтобы соответствие было полным, первоначально сварка должна быть точечной, дабы оставить возможность исправления вероятных несоответствий.

Когда процесс завершен, необходимо зачистить все места сварки, удалить швы и наплывы. После этого поверхность можно готовить к окраске или лакировке и проводить завершающий этап.

Монтаж проводят лишь после завершения полностью процесса изготовления и окрашивания.

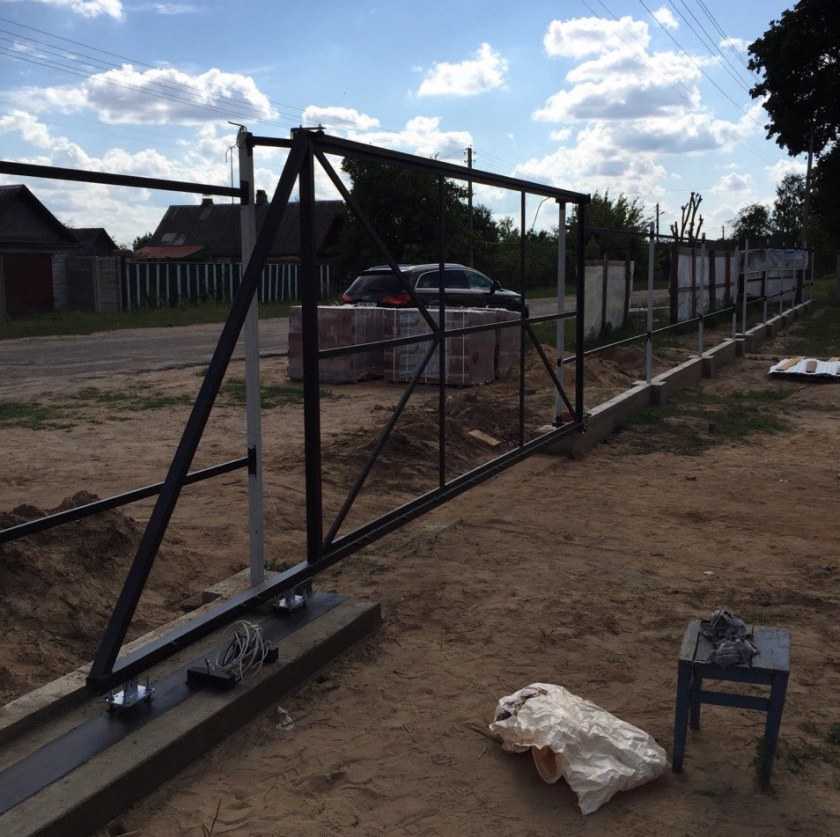

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

• Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
• Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
• Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
• Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.

Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Выбор фурнитуры

Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

• несущая балка (направляющий профиль);
• роликовые каретки (роликовая опора);
• ролик концевой;
• верхние поддерживающие ролики;
• верхний и нижний улавливатели;
• заглушки.

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали

В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции.

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.

Сравнение фурнитуры откатных ворот от различных производителей

На рынке представлена фурнитура различной ценовой категории отечественных и импортных производителей. Чтобы сориентироваться, рассмотрим некоторые варианты, причем для корректного сравнения взята фурнитура с приблизительно одинаковой массой ворот — от 400 до 500 кг.

Сравнительная таблица предложений по фурнитуре от различных производителей

Производитель	Страна	Вес ворот	Стоимость на февраль 2016 г.	Данные о комплектности
Rolling Center	Италия	500 кг	13 500 руб.	Несущая тележка — 2 шт., несущая балка — 6 м, концевой ролик — 1 шт., ловушка концевого ролика — 1 шт., поддерживающие ролики — 1 компл.
Alutech	Беларусь	500 кг	10 800 руб.	Роликовая опора — 2 шт., направляющая шина — 6 м, заглушка для направляющей шины, ролик концевой, улавливатель нижний, верхний кронштейн с 2-мя резиновыми роликами.
Welser Profile	Австрия	500 кг	12 000 руб.	Роликовые каретки — 2 шт., направляющая — 6 м, улавливатель верхний и нижний, поддерживающий ролик, концевой ролик, заглушки направляющей — 2 шт.
Doorhan	Россия	400 кг	12 700 руб.	В комплект входит: консольная труба — 6 м, заглушка для трубы — 1 шт., тележка с роликами — 2 шт., улавливатель концевого ролика — 1 шт., концевой ролик — 1 шт., направляющая скоба с роликами — 1 шт.
Deva	Украина	400 кг	7 500 руб.	Фурнитура изготовлена в Китае, направляющий профиль изготовлен в России. Накатной ролик без металлической заглушки, ролик из крепкого полимера.
«Ролтэк»	Россия	500 кг	12 700 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая — 2 шт., верхний кронштейн с роликами — 1 шт., концевой ролик съемный — 1 шт., улавливатель концевого ролика — 1 шт., уловитель верхний роликовый — 1 шт., заглушка — 1 шт.
Svit-Vorit	Украина	400 кг	8 500 руб.	Направляющая — 6 м., роликовая каретка до 400 кг — 2 шт., верхние поддерживающие ролики, накатной ролик с полимерным колесом, нижний и верхний уловитель, резиновые заглушки, внутри колеса подшипника нет.
Came	Италия	500 кг	13 700 руб	Тележка S с 8-ю роликами — 2 шт., ролик концевой, улавливатель конц. ролика, заглушка для рельса — 2 шт., скоба направляющая FRS 2 с 2-мя роликами, винты М10х25 — 15 шт. Рельс направляющий S неоцинкованный.
Fratelli Comunello	Италия	500 кг	15 000 руб.	Рекомендуемая ширина проема не должна превышать 4,5-х метров, высота не более 2,5-х метров. Габариты балки (ш-в-д): 65х65х6000 мм, толщина стенки: 3,5 мм.
Combi Arialdo	Италия	450 кг	16 800 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая 2 шт., верхний кронштейн с роликами 1 шт., концевой ролик съемный 1 шт., улавливатель концевого ролика 1 шт.
